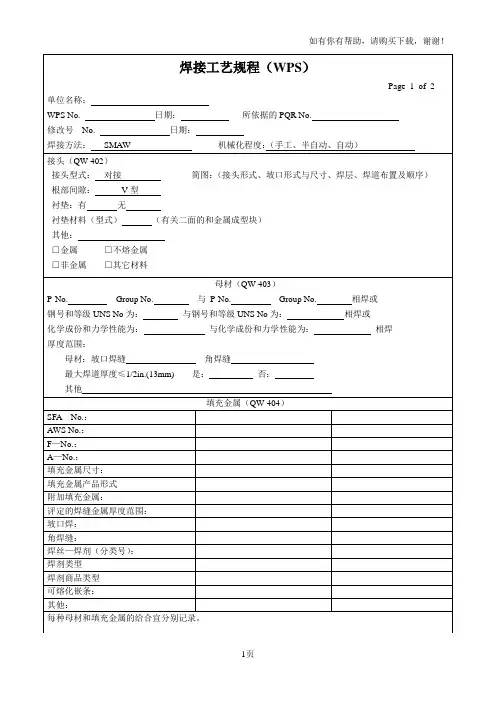

焊接工艺评定表格

单位名称：江苏扬安集团有限企业

预焊接工艺规程编号： HZ2023-04 日期：2023.4.8 所根据焊接工艺评估汇报编号： HP2023-04

焊接措施： SMAW 机械化程度： 手工

焊接接头：

坡口形式： V

衬垫（材料及规格） 无

其他: 1、组装点焊电流与正式电流相似

2、SMAW打底

3、碳弧气刨清根、打磨

4、盖面时注意咬边

简图：

单位：（mm）

母材：

类别号： Fe-8 组别号： Fe-8-1 与类别号： Fe-8 组别号 Fe-8-1 相焊或

原则号： GB24511 材料代号： S30408 与原则号： GB24511 材料代号： S30408 相焊

对接焊缝焊件母材厚度范围： 1.5~16

角焊缝焊件母材厚度范围 不限

管子直径、壁厚范围：对接焊缝 直径不限，壁厚1.5~16 角焊缝 不限

其他 /

填充金属：

焊材类别： 不锈钢焊条

焊材原则： GB983（JB/T）4747

填充金属尺寸： Ф3.2、Ф4.0（mm）

焊材型号： PW-E308-16

焊材牌号（金属材料类别）： A102

填充金属类别： FeT-8

其他：

对接焊缝焊件焊缝金属厚度范围： 1.5~16 角焊缝焊件焊缝金属厚度范围： t≤16

耐蚀堆焊金属化学成分（100﹪）

C Si Mn P S Cr Ni Mo V Ti Nb

其他： 预焊接工艺规程（PWPS）

焊接位置：

对接焊缝旳位置： 1G

立焊旳焊接方向：（向上、向下） /

角焊缝位置： /

立焊旳焊接方向：（向上、向下） /

焊后热处理：

温度范围（℃） /

保温时间（ h） /

预热：

最小预热温度 /

最大道间温度 /

保持预热时间： /

加热方式： /

气体：

气体种类 混合比 流量（L/min）

保 护 气： / / /

尾部保护气： / / /

背面保护气： / / /

电特性：

电流种类： 直流 极性： 正接

焊接电流范围（A）： / 电弧电压（V）： /

焊接速度（范围） /

钨极类型及直径 / 喷嘴直径（㎜）： / -焊接电弧种类（喷射弧、短路弧等） / 焊丝送进速度(cm/min)： /

（按所焊位置和厚度，分别列出电流和电压范围，记入下表）

焊道/焊层 焊接措施 填充金属 焊接电流 电弧电压

（V） 焊接速度

(cm/min) 线能量

(J/㎜) 牌号 直径 极性 电流（A）

第一层 SMAW A102 Ф3.2 正接 90～120 21～23 9.5～12 1380

第二层 SMAW A102 Ф4.0 正接 140～160 23～25 10.5～13 1846

第三层 SM AW A102 Ф4.0 正接 150～170 23～26 11～13 2040

技术措施：

摆动焊或不摆动焊： 摆动焊 摆动参数： ±3mm

焊前清理和层间清理： 砂轮磨光机 背面清根措施： 碳弧气刨清根

单道焊或多道焊（每面）： 单焊道 单丝焊或多丝焊： /

导电嘴至工件距离（mm）： / 锤击： /

其他： 编制 日期 审核 日期 同意 日期

焊接工艺评估汇报（PQR）

单位名称： 江苏扬安集团有限企业

焊接工艺评估汇报编号： HP2023-04 预焊接工艺规程编号： HZ2023-04

焊接措施： SMAW 机械化程度： 手工 接头简图：

单位：（mm）

母材：

材料原则： GB24511

材料代号： S30408

类、组别号： Fe-8 与类、组别号：Fe-8-1相焊

厚度： 10mm

直径： /

其他： / 焊后热处理：

保温温度(℃)： /

保温时间(h) /

保护气体：

气体 混合比 流量(L/min)

保护气体：： / / /

尾部保护气： / / /

背面保护气： / / /

填充金属：

焊材类别 FeT-8-1

焊材原则 GB983（JB/T)4747

焊材型号 PW-E308-16

焊材牌号 A102

焊材规格 Ф3.2、Ф4.0 (mm)

焊缝金属厚度 10mm

其他 / 电特性：

电流种类 直流

极性 正接

钨极尺寸 /

焊接电流(A) 120~170

电弧电压(V)

22~26

焊接电弧种类 /

其他 /

焊接位置：

对接焊缝位置： 1G 方向：(向上、向下)

角焊缝位置： / 方向：(向上、向下) 技术措施：

焊接速度(cm/min) 10~14

摆动或不摆动 摆动

摆动参数 ±3（mm）

多道焊或单道焊 (每面) 单道

多丝焊或单丝焊 /

其他 焊缝表面、应无裂纹、咬边未焊透、未熔合弧坑等 预热：

预热温度(℃) /

道间温度 /

其他 常温

拉 伸 试 验 试验汇报编号： 2023-02

试样编号 试样宽度

（mm） 试样厚度

（mm） 横截面积（mm2） 最大载荷（KN） 抗拉强度（Mpa） 断裂部位和特性

12H-3-A1 25.2 8 200.8 131 649 热影响区断

12H-3-A2 24.9 8 199.2 129 650 热影响区断

弯 曲 试 验 试验汇报编号： 2023-02

试样编号 试样类型 试样厚度

（mm） 弯心直径

（mm） 弯曲角度

（°） 试验成果

12H-3-B1 横向面弯 8 4S 180 合格

12H-3-B2 横向面弯 8 4S 180 合格

12H-3-B3 横向背弯 8 4S 180 合格

12H-3-B4 横向背弯 8 4S 180 合格

冲 击 试 验 试验汇报编号：

试样编号 试样尺寸 缺口类型 夏比V型

缺口位置 试验温度

（℃） 冲击吸取功

（J） 备注

金相检查(角焊缝)：

根部：(焊透、未焊透) / 焊缝：(熔合、未熔合) /

焊缝、热影响区(有裂纹、无裂纹) /

检查截面 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ

焊脚差(mm) / / / / /

无损检查

RT 检查合格 （GB/T4730) UT /
