know different data formats andwriting methods,please pay attention!H型钢因其截面形状类似于英文字母“H”，故而得名，它具有强的抗弯抗扭性能，在建筑结构、桥梁、输电塔等领域有着广泛的应用。焊接H型钢的生产工艺流程较为复杂，涉及到多个环节。下面详细介绍这一流程。

1. 原材料准备

焊接H型钢的原材料主要是热轧或冷轧的钢板和钢带。在开始生产前，需要对原材料进行检验，确保其符合国家相关标准。检查项目包括材质、尺寸、表面质量等。

2. 切割

根据所需H型钢的尺寸，使用数控切割机或手工切割工具将钢板或钢带切割成合适的形状。切割前需要精确计算所需尺寸，确保切割精度。切割过程中要注意操作安全，避免发生意外。

3. 焊接

H型钢的焊接一般采用气体保护焊、电弧焊等方法。焊接前需对焊接部位进行清洁，去除油污、铁锈等杂质。焊接过程中要控制好焊接电流、电压和焊接速度，保证焊接质量。焊接完成后，要对焊接部位进行焊缝检查，确保焊接牢固，无裂纹、气孔等缺陷。

4. 矫正 焊接完成的H型钢可能会存在一定的弯曲或扭曲，需要使用矫正机进行矫正。矫正过程中要控制好矫正力度，避免过度矫正导致变形。

5. 端部加工

H型钢的端部需要进行加工，使其符合设计要求。加工内容包括切割、打磨、去毛刺等。加工过程中要注意保证端部尺寸的精度。

6. 涂装

为了提高H型钢的防腐蚀性能，需要对其进行涂装处理。涂装前需对表面进行清洁、除锈等处理。涂装过程中要控制好涂料的厚度，确保涂层均匀、牢固。

7. 质量检验

完成以上所有工序后，要对H型钢进行质量检验。检验内容包括尺寸精度、焊接质量、涂装质量等。确保每一件产品都符合国家标准和客户要求。

8. 包装、存储、运输

检验合格的H型钢需要进行包装，然后存储在指定的场所，等待运输。在包装、存储、运输过程中要注意防止产品受损，确保产品安全。

注意事项： 1. 生产过程中要严格遵守国家相关法律法规，确保生产安全。

2. 严格控制原材料的质量，确保产品的稳定性和可靠性。

3. 加强操作人员的培训，提高生产技能和质量意识。

4. 注重环境保护，减少生产过程中的废弃物排放。

5. 在整个生产流程中，要时刻关注产品质量，发现问题及时处理。

合集下载

H型钢结构工艺流程

H型钢结构工艺流程

钢结构加工一般工艺流程

1、钢结构加工一般工艺流程

钢结构加工一般工艺流程 表面处理 材料矫直 编译工艺文件 放样 图纸审核

矫正与加工 焊 接 组 装 切割下料 号 料

划线钻孔 坡口加工

无损探伤 材料检查

总 装

焊 接

矫正与加工 无损探伤

无损探伤 预 装 精度检查

检 验

包装发运 编 号

2、制作工艺

2.1 原材料检验

材料要与其质量保证书一同进厂。材料员应根据GB/T19002中有关规定，对材料进行标识和相关检查。如果设计或者业主对材料有特殊的复检要求，应按要求进行复检，复检结果合格，方可进行施工。加工所剩余料，表明材质、规格退库。

2.1.1钢材

对于本工程所采用的结构型钢和钢板材料，需要严格把关，以保证整个工程质量。

按供货方提供的供货清单进行数量清点，并计算供货重量。

按供货方提供的型钢的尺寸及公差要求，对各种规格的型钢检查其端面尺寸、厚度、长度及直线度；对各种规格的钢板，检查其长宽尺寸、厚度及平整度，并检查型钢及钢板的外表面质量。

汇总各项检查记录，交现场监理确认，并报指挥部。

材料的使用严格按排版图和放样资料进行领料，实现专料专用，严禁私自代用。

2.1.2焊材

（1） 本工程电弧焊采用SHJ507焊条，CO2气体保护焊采用TWE-711Ф1.2焊丝。埋弧自动焊采用焊丝H08MnA、H08A和HJ431焊剂。

（2） 实行严格的材料烘烤制度。

（3） 气体保护焊丝置于干燥、通风处进行保存，以防焊丝表面生锈。

（4） 焊接材料的品种、规格、性能等应符合现行国际产品标准和设计要求。全数进行检查。检查焊接材料的质量合格证明文件、中文标志及检验报告等，并进行抽样复验，复验结果合格后方可使用。

2.1.3 油漆

（1）本工程成品油漆将按设计要求选定。

（2）油漆进货和使用前都进行检查，合格后方可使用。每隔两个月抽样送技术监督局检查，以确定供应商的质量情况，并借此对供应商进行监督。确保油漆质量。

焊接H型钢制作工艺

焊接H型钢制作工艺

第五章 主要项目施工方案

第一节 钢结构制作

一、钢结构制作管理

1、管理模式

结合本项目的特点，在制作中充分发挥企业的整体优势，按照“总部服务控制，项目授权管理，专业施工保障，社会协力合作 ”具有本单位特色的项目管理模式，以此高效地组装和优化社会生产要素。严格按照以ISO9001模式标准建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机辅助管理相结合的科学化管理体制，采用先进的科学技术，以有效的组织措施，严谨的工作作风，争创一流的质量和一流的工期，以此出色地实现我单位的质量方针和质量目标。

项目经理部对工程的质量、进度、安全、成本和现场文明等负全部责任。统一物资供应，协调配合，共同完成施工任务。

2、管理方法

钢结构制作管理作为钢结构质量保证的首要环节，加强制作管理不但是工程质量的保证，也是整个钢结构工期保证的一个重要环节。我公司结合以前对该类工程制作的管理经验，并在以前管理基础上有所创新，主要坚持以下管理方法。

强化工厂管理，健全各项管理制度

从制作一开始，我项目管理部就追求“一流的设计、一流的施工、一流的管理”。项目经理作为承包商的执行者，将以项目管理作为承包的核心，制定高标准的管理目标，以规范化、标准化、科学化、程序化的管理方法，优质、高效地实施承包合同。

坚持“质量第一”的管理方针，强化质量意识，加强过程质量控制在质量管理方面，建立健全了各级质量保证体系，严把质量关，不合格的材料严禁进入加工厂，不合格的构件严禁出加工厂。

以计划管理为主线，落实施工条件为重点

在生产制作过程中为了保证工期的顺利执行，必须严格计划管理，包括施工生产月度计划和周计划，还包括设计条件、材料、设备、机具、劳动力等配套计划。在计划编制的过程中，应充分考虑计划实施的条件，找到制作程序的关键环节和主导程序，为计划实施提供科学依据。

3、工期管理控制

钢构件生产过程的安排是工期控制的关键，构件的制作根据工艺流程分阶段制定详细的生产计划，严格按照生产计划安排生产。这才能保证如期按照计划顺利执行。在工期控制过程中应保证以下各项目要求的顺利执行：

焊接H型钢制作工艺规程完整

焊接H型钢制作工艺规程完整

.

1 / 11 焊接H型钢制作工艺规程

1．主体内容和适用范围

本工艺规则规定了焊接H型钢产品一般制作流程和检验要求。本规程适用于焊接H型钢产品的制作、检验、涂装要求等

2．引用规范与标准

GB709-88 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》

GB50205-2001 《钢结构工程施工质量验收规范》

JGJ99-88 《高层民用建筑钢结构技术规程》

JGJ81-2002《建筑钢结构焊接技术规程》

YB3301-02《焊接H型钢》

GB50017-2003《钢结构设计规范》

GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》

Q/ZJG-012-2004《焊接H型截面钢制产品质量标准》

3．人员、设备、材料的要求

3.1 人员要求

焊工须参加相应资格的焊工考试,合格后方可进行相应资格的焊接作业。所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。

3.2 设备的要求

设备使用前应检查设备的仪器、仪表是否正常,气路是否畅通,接地是否良好,保证设备使用过程中的安全性和完好性。

3.3 材料的要求

3.3.1 产品材质符合国家相关标准和设计要求。进口钢材产品的质量符合设计和合同规定的标准要求,钢材进厂要有质量证明书。

3.3.2钢材厚度的负偏差符合GB709-88的规定。

3.3.3焊接材料

焊接材料应符合图纸和工艺有要求,按照图纸和工艺要求执行,无要求时按照下表进行选用：

焊接方法 材质 焊材牌号 焊接位置

手工电弧焊 Q345 E5015/E5016 定位焊、对接、角接 .

2 / 11 焊接材料烘干温度表

焊材牌号 使用前烘干条件 使用前存放条件

焊条E5015 350~400℃；2h 100~150℃

焊剂HJ431 150~250℃;1h 100~150℃

焊剂SJ101 300~350℃;1h 100~150℃

3.4螺栓

普通螺栓应符合现行国家标准《六角头螺栓-A和B》〔GB5782和《六角头螺栓-C级》〔GB5780的规定。

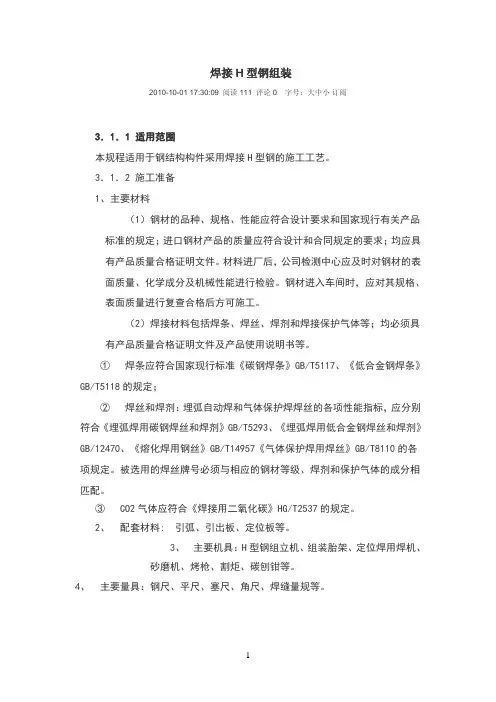

焊接H型钢组装

焊接H型钢组装

焊接H型钢组装

2010-10-01 17:30:09 阅读111 评论0

字号：大中小 订阅

3．1．1

适用范围

本规程适用于钢结构构件采用焊接H型钢的施工工艺。

3．1．2 施工准备

1、主要材料

（1）钢材的品种、规格、性能应符合设计要求和国家现行有关产品标准的规定；进口钢材产品的质量应符合设计和合同规定的要求；均应具有产品质量合格证明文件。材料进厂后，公司检测中心应及时对钢材的表面质量、化学成分及机械性能进行检验。钢材进入车间时，应对其规格、表面质量进行复查合格后方可施工。

（2）焊接材料包括焊条、焊丝、焊剂和焊接保护气体等；均必须具有产品质量合格证明文件及产品使用说明书等。

① 焊条应符合国家现行标准《碳钢焊条》GB/T5117、《低合金钢焊条》GB/T5118的规定；

② 焊丝和焊剂：埋弧自动焊和气体保护焊焊丝的各项性能指标，应分别符合《埋弧焊用碳钢焊丝和焊剂》GB/T5293、《埋弧焊用低合金钢焊丝和焊剂》GB/12470、《熔化焊用钢丝》GB/T14957《气体保护焊用焊丝》GB/T8110的各项规定。被选用的焊丝牌号必须与相应的钢材等级、焊剂和保护气体的成分相匹配。

③ CO2气体应符合《焊接用二氧化碳》HG/T2537的规定。

2、 配套材料: 引弧、引出板、定位板等。

3、 主要机具：H型钢组立机、组装胎架、定位焊用焊机、砂磨机、烤枪、割炬、碳刨钳等。

4、 主要量具：钢尺、平尺、塞尺、角尺、焊缝量规等。

3．1．3 操作工艺

1、零件下料

（1）零件下料采用数控火焰切割机及数控直条切割机进行切割加工，切割质量应符合下表要求：

项 目 允许偏差 备 注

零件宽度，长度 ±

切割面平面度 ，且不大于 T为板厚

割纹深度

局部缺口深度

与板面垂直度 不大于

条料侧弯 不大于3mm

（2）对H型钢的翼板、腹板采用直条切割机两面同时垂直下料，对不规则件采用数控切割机进行下料。
