施工图的绘制要求与规范

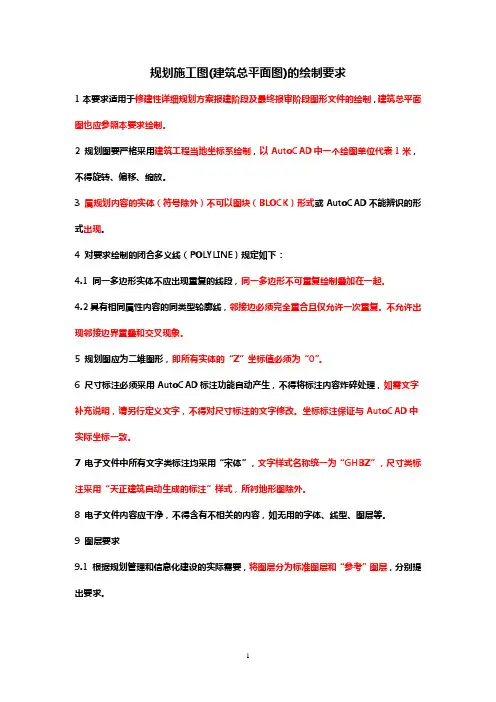

1 规划施工图(建筑总平面图)的绘制要求

1本要求适用于修建性详细规划方案报建阶段及最终报审阶段图形文件的绘制，建筑总平面图也应参照本要求绘制。

2 规划图要严格采用建筑工程当地坐标系绘制，以AutoCAD中一个绘图单位代表1米，不得旋转、偏移、缩放。

3 属规划内容的实体（符号除外）不可以图块（BLOCK）形式或AutoCAD不能辨识的形式出现。

4 对要求绘制的闭合多义线（POLYLINE）规定如下：

4.1 同一多边形实体不应出现重复的线段，同一多边形不可重复绘制叠加在一起。

4.2具有相同属性内容的同类型轮廓线，邻接边必须完全重合且仅允许一次重复。不允许出现邻接边界重叠和交叉现象。

5 规划图应为二维图形，即所有实体的“Z”坐标值必须为“0”。

6 尺寸标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。坐标标注保证与AutoCAD中实际坐标一致。

7 电子文件中所有文字类标注均采用“宋体”，文字样式名称统一为“GHBZ”，尺寸类标注采用“天正建筑自动生成的标注”样式，所衬地形图除外。

8 电子文件内容应干净，不得含有不相关的内容，如无用的字体、线型、图层等。

9 图层要求

9.1 根据规划管理和信息化建设的实际需要，将图层分为标准图层和“参考”图层，分别提出要求。 2 9.2 标准图层为规定性内容，图层名称、实体类型、线型、颜色等必须遵循《规划图标准图层分类规定》（附表1）的要求，各规定图层上只能放置规定的数据内容，不得出现与本图层无关的数据内容。

9.3 其它图层的设置，为实现作图标准的统一，图层名称、实体类型、线型、颜色等也应大多遵循《规划图“参考”图层设置表》（附表2），同一类型的数据内容必须放置在同一个图层中。

9.4 “0”图层中除了可以作为插入图块的基准层以外，不能存放任何其他数据；

10 规划图内容参考以下要求

施工图制图标准

施工图是建筑工程施工的重要依据，其制图标准对于保障施工质量和工程安全具有重要意义。在进行施工图制图时，需要遵循一定的标准和规范，以确保施工图的准确性和可读性。下面将介绍施工图制图的标准要求，希望能对大家有所帮助。

首先，在进行施工图制图时，需要遵循国家相关的建筑标准和规范，包括建筑设计规范、建筑工程图样统一格式规范等。这些标准规范对于施工图的图纸格式、字体规格、图框要求等方面都有详细的规定，制图人员需要严格遵守，确保施工图的规范性和统一性。

其次，在进行施工图的绘制时，需要准确地表达建筑结构、构件尺寸、材料规格等信息。在绘制图纸时，要注意标注清晰、尺寸准确、比例一致，确保施工图的可读性和准确性。同时，对于不同的构件和材料，需要采用统一的符号和标识，以便施工人员能够准确理解和识别。

另外，施工图的绘制还需要考虑工程的实际施工情况，合理安排图纸的内容和布局。在进行绘制时，要根据工程的特点和实际需求，合理安排图纸的比例尺、分图尺寸、图幅大小等，确保施工图的完整性和易用性。同时，要注明图纸的编制单位、编制日期、图号等信息，便于管理和查阅。

此外，施工图的绘制还需要重视图样的审查和修改。在完成施工图的绘制后，需要进行严格的审查和修改，确保图纸的准确性和完整性。对于存在错误或不合理之处的图样，需要及时进行修改和完善，以保证施工图的质量和可靠性。

最后，在进行施工图的制图过程中，需要充分发挥制图人员的专业能力和创造力。制图人员应该具备扎实的专业知识和丰富的实践经验，能够根据工程的实际情况和要求，合理安排图纸的内容和布局，确保施工图的准确性和可读性。同时，要注重团队合作，加强与设计、施工等相关部门的沟通和协调，共同提高施工图的质量和效益。 总之，施工图的制图标准对于保障工程质量和施工安全具有重要意义。制图人员需要严格遵守国家相关的建筑标准和规范，准确表达建筑结构和构件信息，合理安排图纸的内容和布局，重视图样的审查和修改，充分发挥专业能力和创造力，共同提高施工图的质量和效益。希望本文能对施工图制图标准有所帮助，谢谢阅读。

毕业设计图纸绘制要求

土木工程学院建筑工程系

二〇一〇年三月二十三日

第一节 总 平 面

第3.1.1条 图纸目录

第3.1.2条 先列新绘制图纸,后列选用的标准图或重复利用图。

一般工程的设计说明可分别写在有关的图纸上,如重复利用某项工程的施工图纸及其说明时,应详细注明其编制单位、资料名称、设计编号和编制日期。如果按照审批意见确定施工图设计阶段对初步设计有较大改变，应重新计算并列出主要技术经济指标（见表2.2.1——1~3）。这些表可列在总平面图上。

第3.1.3条 总平面图

一、 地形和地物。

二、 测量坐标网、坐标值，场地施工坐标网、坐标值。

三、 场地四界的测量坐标和施工坐标（或注尺寸）。

四、 建筑物、构筑物（人防工程、地下车库、油库、贮水池等隐蔽

工程以虚线表示）定位的施工坐标或相互关系尺寸、名称或编号、室内设计标高及层数。

五、 道路、铁路和排水沟等的施工坐标或相互关系尺寸，路面宽度

及平曲线要素。

六、 指北针、风玫瑰。

七、 建筑物、构筑物使用编号时，需开列“建筑物、构筑物名称编号表”。

说明栏内容：施工图的设计依据，尺寸单位，比例；高程系统，施工坐标网与测量坐标网的相互关系，补充图例等。

第3.1.4条 竖向布置图

一、 地施工坐标网、坐标值。

二、 场地外围的道路、铁路、河渠或地面的关键性标高。

三、 建筑物、构筑物的名称（或编号）、室内外设计标高。

四、 各堆场、露天操作场以及废料场的设计标高。

五、 道路、铁路和排水沟的起点、变坡点、转折点和终点等的设

计标高（道路标注在路面中心、铁路在轨顶、排水沟在沟底）、纵坡度、纵坡距、纵坡向、平曲线要素、竖曲线半径、关键性标高。道路注明单面坡或双面坡。

六、 挡土墙、护坡或土坎等构筑物的顶部和底部的设计标高。

七、 用坡向箭头表明设计地面坡向，当对场地平整要求严格时，可用高差0.10~0.20米的设计等高线表示地面起伏状况。

景观施工图制图标准

景观施工图是景观设计方案的具体实施图纸，它是景观设计方案的具体表现，是设计师的创意和构思的具体呈现。景观施工图的制图标准对于保证施工质量、提高工作效率至关重要。下面将从图纸规格、图幅比例、图样标注、图样内容等方面进行详细介绍景观施工图的制图标准。

首先，景观施工图的图纸规格应当符合国家有关标准规定，一般情况下，图纸规格应为A3或A4，这样便于图纸的存储、传输和查阅。同时，图纸的纸张应当选择较为坚固的绘图纸，以保证图纸的质量和稳定性。

其次，图幅比例是制图的重要标准之一。在绘制景观施工图时，应当根据实际情况选择合适的图幅比例，一般情况下，1:100或1:200的比例较为常见。在选择图幅比例时，需要考虑到图纸的大小、图样的内容和细节等因素，以保证图纸的清晰度和完整性。

再次，图样标注是景观施工图中至关重要的一环。图样标注应当准确清晰地表达出图纸的内容和意图，包括图纸的名称、图幅比例、图纸编号、绘图日期、设计单位、设计人员等信息。同时，对于图纸中的各个部分、构件、材料等应当进行详细的标注，以便施工人员能够准确理解和实施设计意图。

最后，图样内容是景观施工图的核心。图样内容应当包括设计方案的各个部分，如植物配置、景观构件、材料规格、施工要求等。在绘制图样内容时，需要注重细节的表达和精确的标注，以保证施工的准确性和质量。

综上所述，景观施工图的制图标准是保证景观设计方案顺利实施的重要保障。在制图过程中，需要严格按照规范要求进行，注重细节，保证图纸的准确性和完整性。只有如此，才能保证景观设计方案的顺利实施，达到预期的效果。
