施工图制图规范

施工图制图规范

一、制图注意事项：

1、 所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、 统一新建图层，图层名称及线宽见制图标准。

3、 文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。图框外统一用大字标明图纸比例。

4、 常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、 图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：

1、 图层名称

统一新建图层，使用通用图层名称：

0－基础线：所有相对标高为零的绘图线。色号为7

0－构筑物：所有有竖向高度的绘图线。色号为2

0－轴线：用于尺寸定位的各类中轴线。色号为1，线型Dote

0－放线网格：色号为5； 0－文字：色号为7；

0－标高：竖向标高三角，色号3（标高文字图层用0－文字）

PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用

其他线型自建，名称均统一为0－XX

种植设计图线型设置（此类图后期调整较多，图层务必清晰）：

0－绿乔：常绿乔木，色号3（灌木图中变为8号）

0－落乔：落叶乔木，色号3（灌木图中变为8号）

0－灌木：灌木及小乔木，色号84（线宽0.18）

0－绿篱：规则图案的绿篱，色号84（线宽0.18）

0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）

0－乔木连线：各类乔木的成组连线，色号2

0－乔木标注：各类乔木的文字标注，色号7

0－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号2

0－灌木标注：灌木、绿篱、地被的文字标注，色号7

灯具布置图：

0－灯具：景观照明灯具，色号4

0－灯具标注：景观照明文字标注及引线，色号7

2、 线型、线宽的使用及设置

最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6

中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4

一、成品房的装修范围：

厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）安装到位

卫生间墙顶地饰面、包含洁具及五金挂件安装到位

阳台地面

厅房墙面、天花抹平并饰面乳胶漆

厅房地面玻化砖或强化木地板铺地

成品房模压门及门套、门锁五金安装

所有窗户安装石材窗台板

厅房及厨卫、阳台灯具的安装

所有水、电线路安装到位

二、单元户内施工图图纸目录

1. 封面

2. 设计说明

3. 图纸目录

4. 户型平面布置图

5. 户型天花布置图

6. 户型电路图

7. 阳台地面铺砖图

8. 阳台给排水布置图

9. 厨房放大平面图

10. 厨房地面铺砖图

11. 厨房天花灯位图

12. 厨房A.B.C.D立面图

13. 厨房A.B.C.D立面铺砖图

14. 厨房电路图

15. 厨房给排水布置图

16. 卫生间放大平面图

17. 卫生间地面铺砖图

18. 卫生间天花灯位图

19. 卫生间A.B.C.D立面图

20. 卫生间A.B.C.D立面铺砖图

21. 卫生间电路图

22. 卫生间给排水布置图

23. 窗台板大样

24. 房门及门套安装大样图

25. 门槛石或挡水石施工大样图

三、图纸深度要求：

1. 设计说明：

整套图纸的概括说明及设计原则的阐述；

整个室内材料部品的阐述；

对于没有具体图纸的部位进行统一的注释（如厅房的立面做法、工艺要求等）；

设计说明中可包括电气和水系统部分的说明；

2. 总平面图：

家具按1:1比例合理摆放，并加以注释；

标明每个功能区域及地面材质；

户型轴线尺寸清晰；

立面索引明确清晰；

3.天花平面： 标明吊顶材料及做法；

灯具注释，或用图例说明；

灯具的定位尺寸及灯具大小、型号注释；

4.厨卫立面图：

施工图制图规范

目录

AUTOCAD图层管理（图层、颜色、线型的设定及用途） ................................................................................ 1

AUTOCAD线型设置 ................................................................................................................................................ 3

线宽及文字的设定 ............................................................................................................................................... 4

AUTOCAD打印线宽的设置 ............................................................................................................................ 4

文字标注高度及字型设置 ........................................................................................................................... 4

图纸内容说明 ....................................................................................................................................................... 5

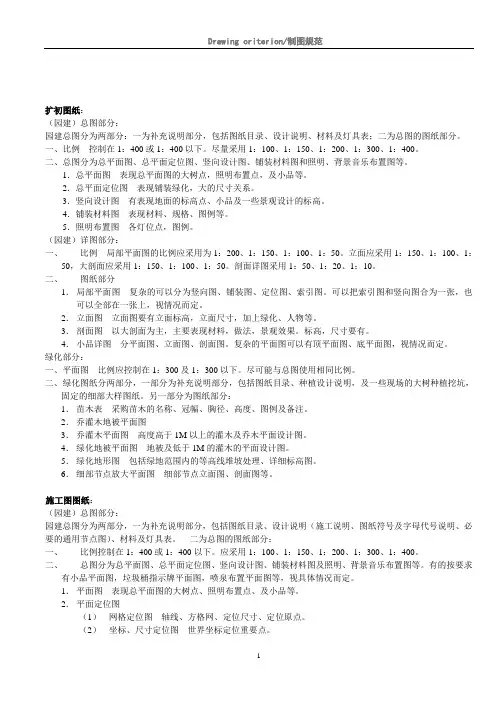

Drawing criterion/制图规范

1

扩初图纸：

（园建）总图部分：

园建总图分为两部分：一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分。

一、比例 控制在1：400或1：400以下。尽量采用1：100、1：150、1：200、1：300、1：400。

二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。

1．总平面图 表现总平面图的大树点，照明布置点，及小品等。

2．总平面定位图 表现铺装绿化，大的尺寸关系。

3．竖向设计图 有表现地面的标高点、小品及一些景观设计的标高。

4．铺装材料图 表现材料、规格、图例等。

5．照明布置图 各灯位点，图例。

（园建）详图部分：

一、 比例 局部平面图的比例应采用为1：200、1：150、1：100、1：50。立面应采用1：150、1：100、1：50，大剖面应采用1：150、1：100、1：50。剖面详图采用1：50、1：20、1：10。

二、 图纸部分

1． 局部平面图 复杂的可以分为竖向图、铺装图、定位图、索引图。可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。

2． 立面图 立面图要有立面标高，立面尺寸，加上绿化、人物等。

3． 剖面图 以大剖面为主，主要表现材料，做法，景观效果。标高，尺寸要有。

4． 小品详图 分平面图、立面图、剖面图。复杂的平面图可以有顶平面图、底平面图，视情况而定。

绿化部分：

一、 平面图 比例应控制在1：300及1：300以下。尽可能与总图使用相同比例。

二、 绿化图纸分两部分，一部分为补充说明部分，包括图纸目录、种植设计说明，及一些现场的大树种植挖坑，固定的细部大样图纸。另一部分为图纸部分：

1． 苗木表 采购苗木的名称、冠幅、胸径、高度、图例及备注。

2． 乔灌木地被平面图

3． 乔灌木平面图 高度高于1M以上的灌木及乔木平面设计图。
