万用表的使用方法简介共30页

万用表使用简介PPT课件

它具有便携、操作简单、测量精度高等优点，是电子工程师和维修人员的必备工具。
万用表的工作原理
万用表基于磁电转换原理，通过测量电阻、电流、电压等电学参数，将测量结果以数字或指针形式显示出来。
内部结构包括测量线路、转换开关、测量表头等部分，测量线路负责将测量结果转换为可显示的形式，转换开关用于选择不同的测量功能，测量表头则负责显示测量结果。
检查汽车电池
使用万用表可以测量汽车电池的电压和电流，判断电池是否需要
更换。
检查汽车线路
通过测量线路的电阻和电压，判断汽车线路是否正常，排查故障。
检查汽车传感器
万用表可以用来检测汽车传感器是否正常工作，提高维修效率。
06
总结
万用表的重要性和应用价值
万用表是一种多功能、多量程的测量仪表，广泛应用于电子、电
目的和目标
目的
通过本次介绍，使观众了解万用表的基本原理、使用方法以及注意事项，提高观众的电子测量技能和实际操作能力。
目标
使观众掌握万用表的使用技巧，能够独立完成基本的电学参数测量，提高工作效率和测量精度。
02
万用表基础知识
万用表简介
万用表是一种多功能的电子测量仪器，可以用来测量电流、电压、电阻等电学参数。
气、通信等领域。
万用表能够测量电压、电流、电阻、电容、电感等多种电学参数，是电子工程师、维修人员和学生
在工作中不可或缺的工具。
万用表能够提高工作效率，减少测量误差，为电子设备和系统的研发、调试、维修提供可靠的测
量数据。
如何提高万用表的使用技能和知识
学习万用表的基本原理和结构，了解其工作原理和使用方法。
在测量电容或电感时，应先进行放电或去磁处理，以避免潜在的危害。

《万用表的使用方法》ppt课件

• 注意万用表的品牌和质量，选择有口碑和信誉的厂家和产品。
选购建议及使用注意事项
使用注意事项
在使用前检查万用表的电池电量和表笔是否完好。
根据测量对象选择合适的量程和档位，避免超量程使用导致损坏。
选购建议及使用注意事项
01
在测量过程中保持稳定的测量环境，避免外界干扰影响测量结果。
02
使用完毕后及时关闭电源并妥善保管，避免长时间不使用导致电池漏液或损坏。
03
数字式万用表结构与原理
数字式万用表组成部件
表头
显示测量结果，通常为液晶显示屏。
测量线路
包括电流、电压、电阻等测量线路，用于连接被测电路。
转换开关
用于选择测量线路和量程。
电池
为万用表提供工作电源。
其他部件
如保险丝、电容器、二极管等，用于保护电路和辅助测量。
工作原理简介
9字
数字式万用表采用模数转换技术，将被测电量转换为数字信号进行处理。
电阻测量步骤和注意事项
选择合适的量程
根据待测电阻大小选择合适的量程。
连接测试线
将红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。
电阻测量步骤和注意事项
• 测量电阻：将测试线连接到待测电阻的两端，读取显示屏上的电阻值。
电阻测量步骤和注意事项
01
注意事项
02
在测量前确保待测电阻已断开电源，避免影响测量结果和损坏万用表。
避免在测量过程中改变量程。
交流电压测量步骤和注意事项
选择合适的量程
与交流电压量程相对应。
连接测试线
与直流电压测量相同。
交流电压测量步骤和注意事项
交流电压测量步骤和注意事项

万用表的使用方法课件ppt完整版

万用表在电路分析中的应用
直流电路分析
直流电压测量
选择适当的电压档位，将红表笔接正极，黑表笔接负极，读取电
压值。
直流电流测量
将万用表串联在电路中，选择适当的电流档位，读取电流值。
电阻测量
选择适当的电阻档位，将两表笔短接进行校零，然后测量待测电阻，读取电阻值。
交流电路分析
交流电压测量
选择适当的交流电压档位，将红表笔和黑表笔分别接触电路中的
判断电路故障
根据测量结果和电路原理，判断电路中可能存在的故障点。
故障诊断与排除
故障现象描述
详细记录故障现象，如设备不能正常工作、指示灯不亮等。
故障原因分析
根据故障现象和电路原理，分析可能的原因，如元件损坏、接触不良等。
故障排除方法
针对故障原因，采取相应的措施进行排除，如更换损坏的元件、清理接触点等。同时，使用万用表对修复后的电路进行测试，确保故障排除。
在测量高电压或大电流时，应使用专用测试线，确保安全。
连接测试线时，应按照正负极性正确连接，避免短路或反接。
读取数据与处理异常
读取数据时，应注意观察仪表的显示是否稳定，等待数据稳定后再进行记录。
若发现数据异常或波动较大，应检查测试线连接是否牢固，以及被测信号是否稳定。
在处理异常数据时，应根据实际情况进行分析和判断，必要时进行重新测量。
对未来技术的展望
智能化万用表的发展
高精度测量技术的提升
随着科技的进步，未来万用表将更加智能化，具备自动识别、数据分析和远程操控等功能。
随着测量技术的不断发展，万用表的测量精度将不断提高，满足更高要求的测量需求。
多功能集成化趋势
环保与节能设计

数字万用表说明书.pdf_1699349336.5810115

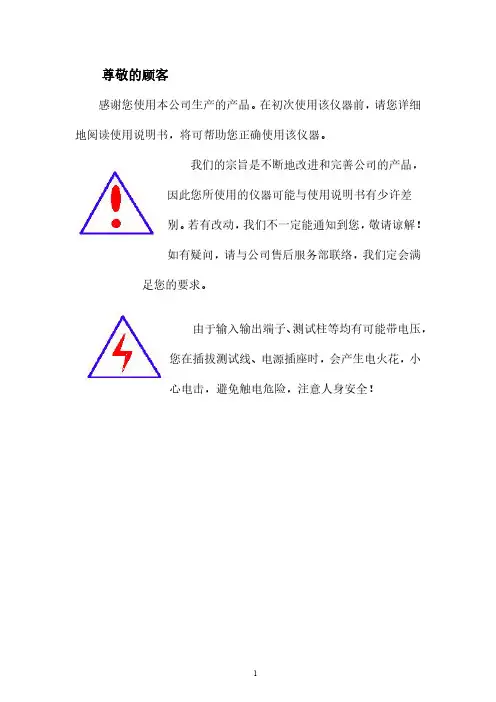

尊敬的顾客感谢您使用本公司生产的产品。

在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。

若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

一年（包括一年）内如产品出现缺陷，实行免费维修。

一年以上如产品出现缺陷，实行有偿终身维修。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

万用表使用方法及应用技巧ppt课件

万用表的使用方法
1
1 使用前的检查及准备 1.1在使用万用表前，请检查机壳。切勿使用已损坏的万用表；检查是否有裂纹或缺少塑胶件；特别注意接头周围的绝缘。 1.2检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外；检查测试表笔是否导通；请在使用万用表之前更换已被损坏的测试表笔。 1.3用万用表测量已知的电压，确定万用表操作正常；请勿使用工作异常的万用表。
18
4.3.1 将旋转开关转至源。
，确保已切断待测电路的电
4.3.2 将红色测试导线插入插入COM端子。
端子并将黑色测试导线
4.3.3 将探针接触想要测试的电路测试点，测量电阻。
4.3.4 阅读显示屏上的测出电阻。
19
电阻档位及表笔接法，显示屏有”MΩ” 或“KΩ” 或“Ω” 标记
20
28
29
5 一般维护和保养
5.1 除更换电池和保险丝外，若非合格的专业技师并且拥有足够的校准、性能测试和维修仪器，切勿尝试修理或保养万用表。 5.2 定期用湿布和温和的清洁剂清洁仪表外壳。不要使用腐蚀剂或溶剂。 5.3 端子若弄脏或潮湿可能会影响读数。 5.4 清洁端子：①关闭万用表，并移除所有测试表笔。②把端子上的脏物清除。 ③用干净的新棉棒擦拭每个输入端子的内部。④用新棉棒在每个端子内部涂抹一薄层优质机油。 5.5 为保证读数的准确性，当电池指示器出现时，立即更换电池。
3
档位旋转至 “0FF” 处
4
3 按键及接线端描述
① HOLD:保持当前读数.按下此键后，万用表保持最后一次测量数据。再按下此键则取消。 ② RANGE:手动量程及自动量程切换。万用表默认自动量程，当万用表处于自动量程时， Auto Range 显示。按下此键，可切换为手动量程，手动量程时，按下此键增加量程，当达到最高量程时，万用表会回到最低量程。按下并保持RANGE两秒，退出手动量程模式。 ③ 黄色按键：选择电阻模式，按下黄色按钮两次，可以激活通断性蜂鸣器。如果电阻低于 50欧，蜂鸣器将持续响起，表明出现短路。如果万用表读数为0L，则电路断路。 ④ 插孔A：用于交流电和直流电电流测量（最高可测量10A）的输入端子。 ⑤ 插孔mA µA:用于交流电和直流电的微安以及毫安测量（最高可测量400mA）的输入端子。 ⑥ 插孔COM：用于所有测量的公共（返回）接线端，即接黑色表笔。 ⑦ 插孔VΩ：用于电压、电阻、通断性、二极管、电容测量的输入端子。 ⑧ 红黑表笔：用于测试使用，测试时红表笔接“+”极，黑表笔接“-”极。

万用表使用说明PPT课件

实验步骤：（1）按如图二连接电路，电路不做焊接。可采用将导线两端绝缘皮剥去，缠绕在元件接点或引线上。注意相邻接点间引线不可相碰。（2）检查电路无误后接通电源，旋转电位器发光二极管亮度将发生变化，使发光二极管亮度适中。（3）将万用表按前面讲的使用前应做到的要求准备好，并将选择开关置V10伏档。（4）手持表笔绝缘杆，将正负表笔分别接触电池盒正负两极引出焊片，测量电源电压。正确读出电压数值。记录：电源电压为多少伏。
c）为使测量更准确，测量时应使指针指在刻度线中心位置附近。若
指针偏角较大，应换用R×1k档，若指针偏角较小，应换用
R×1O档或R×1档。每次换档后，应再次调整欧姆档零位调整
旋钮，然后再测量。
d）测量结束后，应拔出表笔，将选择开关置于“OFF”档或交流电压
最大档位，收好万用表。
.
上一页下一页目录 15
e、在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两
端，这样人体电阻会使测量结果偏小。
.
上一页下一页目录
14
二、万用表的使用方法
2.使用万用表欧姆档测电阻的步骤
万用表欧姆档可以测量导体的电阻。挡位分别有R×1、R×10、R×100、
R×1k、R×100k。有些万用表还有R×10k档。
（3）断开电位器中间接点和发光二极管负极间引线，形成“断点”。这
时，发光二极管熄灭。
（4）将万用表串接在断点处。红表笔接发光二极管负极，黑表笔接电位器
中间接点引线。这时，发光二极管重新发光。万用表指针所指刻度值即为下一页目录
.
12
二、万用表的使用方法
（5）正确读出通过发光二极管的电流值。记录：通过发光二极管的电流为多少毫安。

万用表的使用-图文

4）要减少接入误差，安培计内阻须足够小
3.测电阻 1）功能开关拨至欧姆档
时，万用表就是一个多量程欧姆计。
2）当Rx＝0时，设R中＝Rg＋R
，
3）欧姆计非均匀刻度。
4）Rx=R中时，指针偏转为满度的一半干电池E变化，所以要“欧
姆调零”，以保证刻度正确。
2）伏特计内阻：RV＝
每伏欧姆数×量程。
3）伏特计有内阻，测电压时产生分流，产生接入误差，要修正。
4）要减少接入误差，的伏特计内阻必须足够大。
2.测直流电流
1）功能开关拨至电流mA档时，万用表就是一个多量程安培计。
2）安培计内阻：通常不在电表面板标出，查手册。
3）安培计有内阻，测电流时产生分压，产生接入误差。
万用表的使用_图文.ppt
万用表的作用
• 万用表又称多用表，多功能、多量程。 • 测直流电压、电流；交流电压；电阻等 • 有些万用表还测交流电流、电容量和电
感量、晶体管共射放大倍数hFE等电参数
。 • 数字式万用表。 • 微处理器万用表。
二、工作原理
1.测直流电压
1）多量程直流伏特计；各量程分别是 1 V、5 V等。
• 方法：
• 每次测电阻前和改变测量档后都必须调节欧姆零点。
5）电阻读数=指示值×倍率。例如，选择R×1K 档，读数为1.25，则阻值为1.25 ×1KΩ。

万用表的使用方法ppt

存储与运Βιβλιοθήκη 存放干燥处将万用表存放在干燥的地方，以避免受潮和损坏。
避免强烈震动
在运输过程中，应避免强烈震动和碰撞，以免损坏万用表内部结构。
使用原包装盒
建议将万用表放入原包装盒中，以保护其免受损坏。
06 万用表使用常见问题解答
如何解决测量误差？
校准万用表
定期校准万用表，确保测量准确性。
避免干扰
信号。
温度的测量
总结词
万用表可以用来测量物体的温度。
详细描述
在测量温度时，需要将万用表的温度传感器放置在被测物体表面，选择适当的温度量程，然后等待一段时间使温度稳定后进行读数。需要注意的是，万用表的温度测量范围有限，只能测量一定范围内的温度。
04 万用表的高级应用
数据记录与处理
数据记录
万用表的种类与选择
总结词
根据测量功能和用途，万用表可分为多种类型。选择合适的万用表需要考虑测量需求、精度、量程等因素。
详细描述
根据不同的分类标准，万用表有多种类型。按测量功能可分为电流表、电压表、电阻表等；按用途可分为工业用万用表、实验室用万用表、便携式万用表等。在选择万用表时，需要根据实际测量需求，考虑精度、量程、稳定性等关键因素。对于专业应用，建议选择高精度、宽量程、稳定性好的万用表。
万用表的使用方法
目录
Contents
• 万用表简介 • 万用表的使用基础 • 万用表的测量功能 • 万用表的高级应用 • 万用表的维护与保养 • 万用表使用常见问题解答
01 万用表简介
万用表的定义
总结词
万用表是一种多功能电子测量仪器，可以测量电流、电压、电阻等多种电学参数。
详细描述
万用表是一种便携式、多功能的电子测量仪器，它能够测量电流、电压、电阻等多种电学参数，是电子工程师、维修人员和电气技术人员必备的测量工具。

万用表使用方法PPT课件

选择hFE挡，将被测三极管脚分别插入相应的三级管测试插座的E、 B、C内，指针偏转所示数值约为三极管的直流放大倍数。
N型管插NPN型管座， P型管插PNP型管座。
N
P N P
N P
三极管测试插座
2500V 5A
三极管反向截止电流Iceo、Icbo测量
Iceo：集电极与发射极间反向截止电流(基极开路)。 Icbo：集电极与基极间反向截向电流(发射极开路)。
转动开关R×1K挡，两表笔短路，调节零欧姆电位器，使指针回零(此时满度电流值约90μA)。
分开表笔，将被测三极管按图示放入插座，指针指示的刻度乘以12即约为三极管反向截止电流值。
当 Iceo>90μA时，可用R×100挡测量(此时满度电流值约为900μA)。
ebc
ebc
e
c
b
Iceo测量
e
c
b
Icbo测量
正确选择测量挡位
☆ 测电压时应将转换开关放在相应的电压挡；测电流时应放相应的电流挡等
☆ 选择电流或电压量程时，最好使指针处在标度尺三分之二以上位置；选电阻量程时，最好使指针处在标度尺的中间位置
☆ 测量时，不确定被测数值范围时，应先将转换开关转至对应的最大量程，然后根据指针的偏转程度逐步减小至合适的量程。
（3）同时要特别注意的是，测量过程中，若需要换挡或换插针位置时，必须将两支表笔从测量物体上移开，再进行换挡和换插针位置。
目录
一、操作前注意事项二、电压档的使用与注意事项三、电容档的使用与注意事项四、电流档的使用与注意事项五、二极管档的使用与注意事项六、电阻档的使用与注意事项七、hFE档的使用与注意事项
测大电流时，不能在测量的同时换挡。如需换挡应先断开表笔，换挡后再测量，否则会使万用表毁坏。

万用表、摇表、钳形电流表使用方法及注意事项PPT文档30页

及注意事项
11、获得的成功越大，就越令人高兴。野心是使人勤奋的原因，节制使人枯萎。 12、不问收获，只问耕耘。如同种树，先有根茎，再有枝叶，尔后花实，好好劳动，不要想太多，那样只会使人胆孝懒惰，因为不实践，甚至不接触社会，难道你是野人。(名言网) 13、不怕，不悔(虽然只有四个字，但常看常新。 14、我在心里默默地为每一个人祝福。我爱自己，我用清洁与节制来珍惜我的身体，我用智慧和知识充实我的头脑。 15、这世上的一切都借希望而完成。农夫不会播下一粒玉米，如果他不曾希望它长成种籽；单身汉不会娶妻，如果他不曾希望有小孩；商人或手艺人不会工作，如果他不曾希望因此而有收益。-- 马钉路德。
61、奢侈是舒适的，否则就不是奢侈。——CocoCha nel 62、少而好学，如日出之阳；壮而好学，如日中之光；志而好学，如炳烛之光。 ——刘向 63、三军可夺帅也，匹夫不可夺志也。 ——孔丘 64、人生就是学校。在那里，与其说好的教师是幸福，不如说好的教师是不幸。 ——海贝尔 65、接受挑战，就可以享受胜利的喜悦。——杰纳勒尔·乔治·S·巴顿

万用表的使用方法

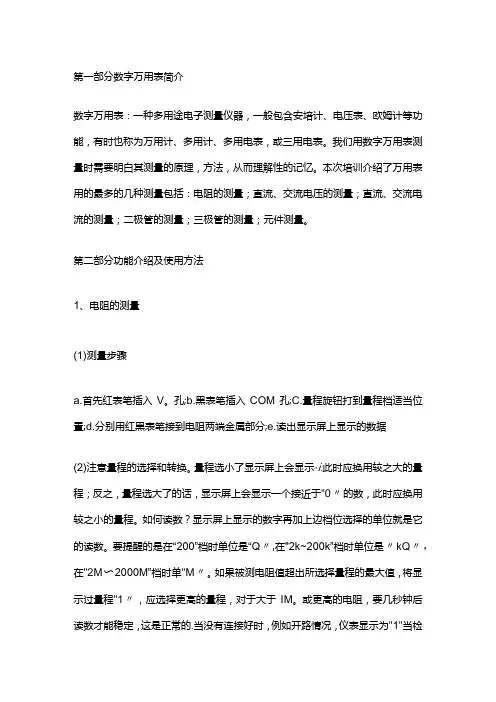

第一部分数字万用表简介数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。

本次培训介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量；元件测量。

第二部分功能介绍及使用方法1、电阻的测量(1)测量步骤a.首先红表笔插入V。

孔;b.黑表笔插入COM孔;C.量程旋钮打到量程档适当位置;d.分别用红黑表笔接到电阻两端金属部分;e.读出显示屏上显示的数据(2)注意量程的选择和转换。

量程选小了显示屏上会显示,,i:此时应换用较之大的量程；反之，量程选大了的话，显示屏上会显示一个接近于"0〃的数，此时应换用较之小的量程。

如何读数？显示屏上显示的数字再加上边档位选择的单位就是它的读数。

要提醒的是在“200”档时单位是“Q〃,在"2k~200k”档时单位是〃kQ〃，在"2M〜2000M”档时单"M〃。

如果被测电阻值超出所选择量程的最大值，将显示过量程"1〃，应选择更高的量程，对于大于IM。

或更高的电阻，要几秒钟后读数才能稳定，这是正常的.当没有连接好时，例如开路情况，仪表显示为"1"当检查被测线路的阻抗时，要保证移开被测线路中的所有电源，所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。

万用表的200MQ档位，短路时有10个字,测量一个电阻时，应从测量读数中减去这10个字。

如测一个电阻时，显示为Io1.o应从Io1.o中减去10个字.被测元件的实际阻值为100.0即100MΩβ2、直流电压的测量(1)测量步骤a.红表笔插入VQ孔力.黑表笔插入COM孔;c.量程旋钮打到V-或V~适当位置;d.读出显示屏上显示的数据。

(2)注意把旋钮选到比估计值大的量程档(注意：直流档是V-,交流档是V~)接着把表笔接电源或电池两端；保持接触稳定。
