反渗透水处理设备工艺流程解说

建标

工程建设标准全文信息系统

工程建设标准全文信息系统中华人民共和国国家标准

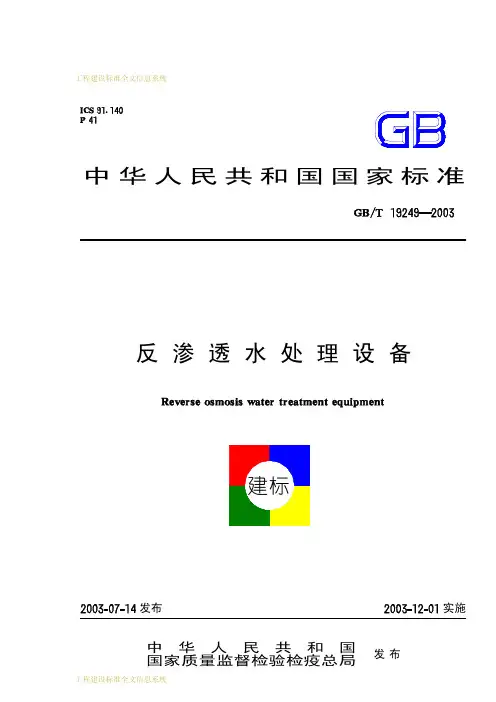

反渗透水处理设备

发布实施

中华人民共和国

国家质量监督检验检疫总局发布

工程建设标准全文信息系统

工程建设标准全文信息系统前言

本标准参考了美国国家标准反渗透饮水处理设备本标准自实施之日起建设部行业标准反渗透水处理设备废止本标准由中华人民共和国建设部提出本标准由建设部给水排水产品标准化技术委员会归口本标准由蓝星水处理技术有限公司负责起草国家海洋局杭州水处理中心山东招远膜天集团有限公司上海恒通水处理工程有限公司北京天元恒业水处理工程公司北京多元水环保技术产业中国有限公司参加起草本标准主要起草人张桂英沈炎章王立国陈伟李明

李素芹

工程建设标准全文信息系统

工程建设标准全文信息系统反渗透水处理设备

范围本标准规定了反渗透水处理设备以下简称设备的分类与型号要求试验方法检验规则标志包装运输及贮存本标准适用于以含盐量低于的水为原水采用反渗透技术生产渗透水的水处理设备

规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引用文件其最新版本适用于本标准钢制压力容器包装储运图示标志生活饮用水标准检验方法工业产品使用说明书总则工业金属管道工程施工及验收规范玻璃钢聚氯乙烯复合管道设计规定

工业产品使用说明书机电产品使用说明书编写规定

术语和定义下列术语和定义适用于本标准反渗透膜用特定的高分子材料制成的具有选择性半透性能的薄膜它能够在外加压力作用下使水溶液中的水和某些组分选择性透过从而达到纯化或浓缩分离的目的反渗透膜元件用符合标准要求的反渗透膜构成的基本使用单元反渗透膜组件按一定技术要求将反渗透膜元件与外壳等其他部件组装在一起的组合构件反渗透在膜的原水一侧施加比溶液渗透压高的外界压力只允许溶液中水和某些组分选择性透过其他物质不能透过而被截留在膜表面的过程脱盐率

中华人民共和国城镇建设行业标准

反渗透水处理设备 前言

反渗透水处理设备已广泛地用于苦咸水淡化、海水淡化、医药、电子、工业废水处理、采矿、冶金及市政供水等领域。为了更好地规范该产品的生产，制定了该产品的行业标准。

本标准编制过程中，参照采用了美国国家标准ANSI／NSF58：1997《反渗透饮水处理设备》。

本标准由建设部标准定额研究所提出。

本标准由建设部给水排水产品标准化技术委员会归口。

本标准由蓝星水处理技术有限公司、北方膜技术工业有限公司、国家海洋局杭州水处理技术研究开发中心、山东招远膜天集团有限公司、北京天元恒业水处理工程公司、上海恒通水处理工程有限公司、湖州欧美制水设备有限公司负责起草。

本标准主要起草人：张桂英、赵宏伟、张秀刚、孙志英、温建志、张松健、陈 伟。

1 范围

本标准规定了反渗透水处理设备性能指标、技术要求、试验方法及标志、包装、运输、贮存。

本标准适用于以含盐量低于5000mg／L的水为原水，用反渗透技术生产渗透水的反渗透水处理设备。

5 技术要求

5.1反渗透水处理设备性能指标：

a)脱盐率：反渗透水处理设备根据原水水质、膜的状况合理选用脱盐率，一般平均脱盐率不低于90％(用户有特殊要求的除外)。

b)原水回收率：根据原水水质及预处理情况，难溶盐的饱和程度、膜排列情况选择回收率，一般：

——小型反渗透水处理设备原水回收率不小于30％；

——中型反渗透水处理设备原水回收率不小于50％；

——大型反渗透水处理设备原水回收率不小于70％。

c)操作温度：温度为影响产水量的主要指标，温度变化直接影响产水量，一般按标准状态下(25℃)的温度条件设计，通常复合膜选用4～45℃；乙酸纤维素膜4—35℃。

d)操作压力：根据工艺要求，合理选择操作压力，一般不大于3MPa。

5.2 设备应设计合理，结构紧凑，外形美观，占地面积及占用空间小。

电厂反渗透水处理设备调试大纲

反渗透 2010-05-31 15:40:35 阅读95 评论0 字号：大中小 订阅

电厂反渗透水处理设备的工艺是采用“生水经过滤、精滤、反渗透预除盐后，送入离子交换系统”的工艺，其产品水水质为：

电导率≤0.2μs/cm(25℃)

SiO2 ≤20 μg/l

硬度 ≌ 0 μmol/l

Na ≤ 10 μg/l

反渗透总供水量为150t/h。

一、 调试前应具备的基本条件

1、 土建部分

⑴ 水源能保证连续供水，并水压稳定；

⑵ 水处理车间内采暖安装完毕，并能正常投入；

⑶ 排水沟道及防腐施工完毕、验收合格。沟道内无杂物、畅通，盖板按设计要求齐全、平整；

⑷ 水处理车间内地面平整，防腐施工完毕。

2、 电气及热工部分

⑴ 化水站的低压配电室的电源已接通，并能正常供电，电气设备绝缘良好；

⑵ 照明及通讯设施能满足调试的要求；

⑶ 电气、热工的表盘完好，表计安装齐全，调校完毕，指示正确；

⑷ 各种保护及报警装置已调校完毕，并能正常投入。

3、 制水设备及所属系统

⑴ 系统已通水正常，无泄漏；

⑵ 所有的设备及管路按规定颜色刷漆完毕；

⑶ 各溶液箱及水箱防腐完好，液位信号指示正确；

⑷ 所有的梯子、栏杆、平台安全可靠；

⑸ 对所用的设备、阀门编号清楚。

4、 对所有原材料的要求

⑴ 备足合格的碱式氯化铝（PAC）和阻垢剂；

⑵ 备足合格的盐酸、碱。

5、 对实验室及工作人员的要求

⑴ 所用的设备、仪器齐全，调试合格；

⑵ 试验室外器具能满足调试分析之需要；

⑶ 所需的标准药液及常用的试剂配制完毕；

⑷ 制水的操作人员及维护或化验人员培训结束，并能独立上岗。

6、 资料的准备

⑴ 设计说明及设计的图纸资料；

⑵ 各设备及仪表的使用说明书；

⑶ 对设备系统之状况及相关情况的摸底。

二、 系统的冲洗及各泵的单机试运 （手动运行调试）

1、 目的

清除设备及系统管路内的杂物，以防对物料之污染及对系统管路之污堵或损坏设备。

精心整理

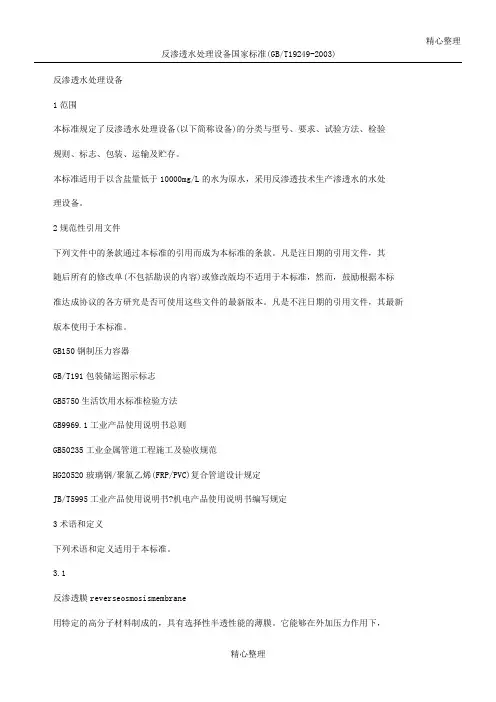

精心整理 反渗透水处理设备国家标准(GB/T19249-2003)

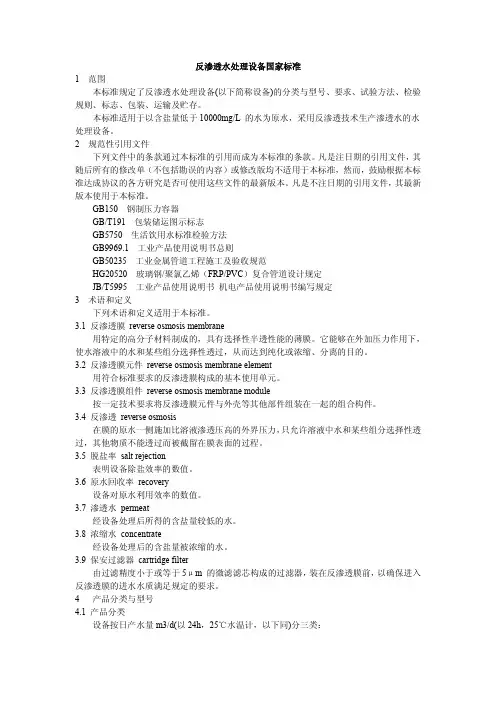

反渗透水处理设备

1范围

本标准规定了反渗透水处理设备(以下简称设备)的分类与型号、要求、试验方法、检验

规则、标志、包装、运输及贮存。

本标准适用于以含盐量低于10000mg/L的水为原水，采用反渗透技术生产渗透水的水处

理设备。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其

随后所有的修改单(不包括勘误的内容)或修改版均不适用于本标准，然而，鼓励根据本标

准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新

版本使用于本标准。

GB150钢制压力容器

GB/T191包装储运图示标志

GB5750生活饮用水标准检验方法

GB9969.1工业产品使用说明书总则

GB50235工业金属管道工程施工及验收规范

HG20520玻璃钢/聚氯乙烯(FRP/PVC)复合管道设计规定

JB/T5995工业产品使用说明书?机电产品使用说明书编写规定

3术语和定义

下列术语和定义适用于本标准。

3.1

反渗透膜reverseosmosismembrane

用特定的高分子材料制成的，具有选择性半透性能的薄膜。它能够在外加压力作用下， 精心整理

精心整理 使水溶液中的水和某些组分选择性透过，从而达到纯化或浓缩、分离的目的。

3.2

反渗透膜元件reverseosmosismembraneelement

用符合标准要求的反渗透膜构成的基本使用单元。

3.3

反渗透膜组件?reverseosmosismembranemodule

按一定技术要求将反渗透膜元件与外壳等其他部件组装在一起的组合构件。

3.4

反渗透reverseosmosis

在膜的原水一侧施加比溶液渗透压高的外界压力，只允许溶液中水和某些组分选择性透

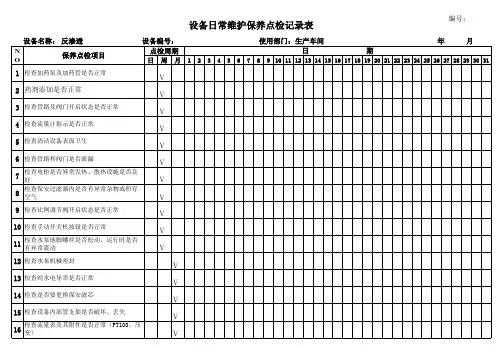

编号：日周月123456789101112131415161718192021222324252627282930311Ⅴ2Ⅴ3Ⅴ4Ⅴ5Ⅴ6Ⅴ7Ⅴ8Ⅴ9Ⅴ10Ⅴ11Ⅴ12Ⅴ13Ⅴ14Ⅴ15Ⅴ16Ⅴ检查纯水电导率是否正常检查是否要更换保安滤芯检查设备内部管支架是否破坏、丢失检查流量表及其附件是否正常（PT100、压变）检查水泵机械密封检查保安过滤器内是否有异常杂物或积存空气检查比例调节阀开启状态是否正常检查手动开关机按钮是否正常检查水泵地脚螺丝是否松动、运行时是否有异常震动药剂添加是否正常检查管路及阀门开启状态是否正常检查流量计指示是否正常检查清洁设备表面卫生检查管路和阀门是否泄漏检查电柜是否异常发热、散热设施是否良好设备日常维护保养点检记录表 设备名称： 反渗透 设备编号： 使用部门：生产车间 年 月点检周期日 期

检查加药泵及加药管是否正常保养点检项目NO

反渗透水处理设备国家标准

1范围

本标准规定了反渗透水处理设备(以下简称设备)的分类与型号、要求、试验方法、检验

规则、标志、包装、运输及贮存。

本标准适用于以含盐量低于10000mg/L的水为原水，采用反渗透技术生产渗透水的水

处理设备。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其

随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标

准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新

版本使用于本标准。

GB150钢制压力容器

GB/T191包装储运图示标志

GB5750生活饮用水标准检验方法

GB9969.1工业产品使用说明书总则

GB50235工业金属管道工程施工及验收规范

HG20520玻璃钢/聚氯乙烯（FRP/PVC）复合管道设计规定

JB/T5995工业产品使用说明书机电产品使用说明书编写规定

3术语和定义

下列术语和定义适用于本标准。

3.1反渗透膜reverseosmosismembrane

用特定的高分子材料制成的，具有选择性半透性能的薄膜。它能够在外加压力作用下，

使水溶液中的水和某些组分选择性透过，从而达到纯化或浓缩、分离的目的。

3.2反渗透膜元件reverseosmosismembraneelement

用符合标准要求的反渗透膜构成的基本使用单元。

3.3反渗透膜组件reverseosmosismembranemodule

按一定技术要求将反渗透膜元件与外壳等其他部件组装在一起的组合构件。

3.4反渗透reverseosmosis

在膜的原水一侧施加比溶液渗透压高的外界压力，只允许溶液中水和某些组分选择性透

过，其他物质不能透过而被截留在膜表面的过程。

3.5脱盐率saltrejection

表明设备除盐效率的数值。

3.6原水回收率recovery

设备对原水利用效率的数值。

3.7渗透水permeat

经设备处理后所得的含盐量较低的水。

领先流体过滤与分离技术解决方案服务商

反渗透水处理设备

技术文章

领先流体过滤与分离技术解决方案服务商

反渗透水处理设备

反渗透设备是将原水经过精细过滤器、颗粒活性碳过滤器、压缩活性碳过滤器等，再通过泵加压，利用孔径为1/10000μm(相当于大肠杆菌大小的1/6000，病毒的1/300)的反渗透膜(RO膜)，使较高浓度的水变为低浓度水。同时将工业污染物、重金属、细菌、病毒等大量混入水中的杂质全部隔离，从而达到饮用规定及卫生标准的设备。

反渗透水处理设备特点

1稳定坚固的主体结构，耐腐蚀、耐高温、耐老化、工艺性优良。

2细节决定整体质量，仪器、仪表、阀门、管件质量稳定。

3优质的反渗透RO膜，高脱盐率、回收率、产水量。

4智能的控制模块，清晰可见、操作简便、易学易用。

5产品认证齐全，使用安全放心，认证与否是衡量一个产品的关键因素。

反渗透水处理设备服务优势

1专业量身定制服务整机质保五年 。

2独立完成多个国内外项目工程，经验丰富。

3完善的客服体系，定期回访，设备质量有保障。

领先流体过滤与分离技术解决方案服务商

4云端大数据 技术支持服务，全自动远程控制。

反渗透水处理设备应用领域

1.食品饮料行业使用的纯净水、矿泉水、蒸馏水、矿化水及啤酒、白酒、保健品等行业的制备用水。

2.制取医药工业所需的注射剂、药剂、生化制品纯水、医用无菌水及人工肾透析用纯水等。

3.宾馆、楼宇、社区、机场、房产物业的优质供水网络系统及游泳池水质净化。

4.轻纺、化工行业工艺用水、化工循环水、化工产品制造等净化与制备用水。

5.生活、医院、制革、印染、造纸工业废水、电镀废水及垃圾渗滤液的处理。

6.制取热力、火力发电锅炉、厂矿企业、低压锅炉给水所需除盐纯水。

7.电子、工业、医药、食品等工业用纯水的制备。

8.苦咸水和海水的脱盐淡化。

一、反渗透水处理设备的工作原理

反渗透就是一种在压力驱动下(实验室纯水机)，借助于半透膜的选择截留作用将溶液中的溶质与溶剂分开的分离方法。反渗透膜的主要分离对象是溶液中的离子范围，无需化学品及可有效脱除水中盐份，系统除盐率一般为98%以上。所以反渗透是最先进的也是最节能、环保的一种脱盐方式，也已成为了主流的预脱盐工艺。

反渗透膜的主要分离对象是溶液中的离子范围，无需化学品及可有效脱除水中盐份，系统除盐率一般为98%以上。所以反渗透是最先进的也是最节能、环保的一种脱盐方式，也已成为了主流的预脱盐工艺。玻璃仪器清洗器

工业去离子水设备预处理部分由多介质过滤器、活性炭过滤器和全自动软水器、加药装置等组成。

工业去离子水设备装置反渗透主机主要由精密过滤器、高压泵、反渗透膜、压力流量仪表和控制部分组成。

工业去离子水设备RO反渗透:是一种高效率、低能耗能、无污染的先进技术，主要应用于纯水制备与海水淡化。反渗透技术是利用压力差为动力的膜分离过滤技术，通过压力差将H2O与水中的无机盐、重金属离子、有机物、胶体、细菌、病毒等杂质分离。

二、标准工艺流程：

井水（自来水）→原水箱→原水泵→砂滤→活性炭过滤→全自动软化水设备→保安过滤器→反渗透主机→纯净水箱→臭氧杀菌器→集中取水点。

1.原水箱

该装置防止增压泵直接抽取管网的水因流量不足及压力不稳定而损坏增压泵或影响系统正常运行，原水箱内置进水不锈钢浮球阀及液位传感器。大型设备须设置进水电动碟阀。

2．原水泵

为了保证系统供水的流量和压力恒定而设置，原水泵由原水箱水位控制其自动启、停。

3．加混凝剂装置

常用加药泵有：美国米顿罗、美国帕斯菲达。 混凝----利用铁盐、铝盐、高分子等混凝剂，与水中的杂质通过絮凝和架桥作用生成大颗粒沉淀物，然后通过其它设备，如澄清、过滤等，予以去除。

反渗透水处理设备工艺流程图

反渗透水处理技术是华海水处理设备有限公司引进国外先进技术设计开发的技术，该技术在我国应用特别广泛，特别适合中国内地使用的纯净水生产设备，适合绝大多数水质，华海水处理设备有限公司是国内领先的反渗透纯水处理设备制造商，设计开发制造能力居国内同行先进企业，许多水处理产品的运行性能达到或超过进口产品的相关指标。

水处理工艺原理

一：石英砂＋活性炭＋软化+保安过滤器＋反渗透装置＋紫外线杀

二：石英砂＋活性炭＋阻垢系统+保安过滤器＋反渗透装置

三：石英砂＋活性炭＋软化+保安过滤器＋一级反渗透＋二级反渗透＋臭氧

灭菌

四：絮凝沉降＋石英砂＋活性炭＋阻垢系统＋保安过滤器＋反渗透装置

五：石英砂＋活性炭＋软化+保安过滤器＋反渗透装置（产水量<2M3/H设备）

产品参数：

型号：HDN-RO-500-50000

品牌： 进水口径：32（mm）

产水量：500-5000

规格：0.5-50吨

工作压力：300（psi）

产品原理：

纯净水设备由原水预处理部分、反渗透主机和无菌纯水箱及灌装等几部分组成。采用单元组合结构，可减少设备占地面积，便于运输及现场安装调试，具有占地面积小、安装快速、外观漂亮、操作、维修方便等优点，预处理过滤桶体采用不锈钢304材料。设备机架选用不锈钢制作，管道阀门全部304优质不锈钢管材，主要部件（膜、泵阀、仪表等）均由国内外著名专业厂商提供，整机性能超过或达到国际同期水平! 采用便捷式多路阀控制，也可选用全自动多路阀控制，具有操作简单，清洗效果好等优点；反渗透主机设有RO膜自动、手动冲洗，纯水箱高水位自动停机，低水位自动开机，主机还具有出水水质在线检测，多级高压泵缺水保护，失压、欠压、超压、过流、短路、断相、漏电保护等功能。原水加压泵用来提高系统供水压力；多介质过滤器可清除水中的悬浮物、杂质等；活性炭过滤器可清除水中余氯、异味物质和异味气体，改善口感；加药装置用来分撒降低原水的硬度，防止反渗透膜结垢，可有效延长膜的使用寿命；精密过滤器进一步去除水中杂质；反渗透膜可将水中的各种杂质、可溶性的无机盐类、细菌病毒等去除掉。根据选用膜的型号不同，脱盐率一般在97-99.5%之间，适用于饮用纯净水、各种工业用纯水的制备。

反渗透设备工艺流程简介

当代反渗透纯水设备主流工艺流程已基本确定，每家公司工艺总体来说都是：

储水箱→原水加压泵→多介质过滤器→活性炭过滤器→软化水设备→中间水箱→加压泵→阻垢剂添加装置→保安过滤器→反渗透装置→离子交换器→杀菌设备→纯水箱→用水点

1．原水罐

储存原水，用于沉淀水中的大泥沙颗粒及其它可沉淀物质。同时缓冲原水管中水压不稳定对水处理系统造成的冲击。（如水压过低或过高引起的压力传感的反应）。

2．原水泵

恒定系统供水压力，稳定供水量。

3．多介质过滤器

采用多次过滤层的过滤器，主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质，可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。

4．活性炭过滤器

系统采用果壳活性炭过滤器，活性炭不但可吸附电解质离子，还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量（COD）由15mg/L(O2)降至2～7mg/L(O2)，此外，由于吸附作用使表面被吸附复制的浓度增加，因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物（THM）以及其它的污染物。可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量，延长设备的使用寿命。同时，设备具有自我维护系统，运行费用很低。

5．离子软化系统/加药系统

R/O装置为了溶解固体形物的浓缩排放和淡水的利用，为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3,MgCO3,MgSO4,CaSO4,BaSO4, SrSO4, SiSO4的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性 ,在进入反渗透膜组件之前,应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐, SiO2,硫酸盐的晶体析出.

6．精密过滤器（也叫保安过滤器）

软化器（原水箱原水进原水泵石英沙过滤器(前

置)

除去水中硬

度（Ca2+ 、

Mg2+）

高压泵是提供给反渗透系统所需产水流量及水质的工作压力。使过滤水经过泵体后达到10公斤左右的压力，以满足膜体的进水压力，保证纯水的出水量

过滤器UV（紫外线杀菌软化水箱增水泵一级高压泵一、二级反渗透中见水箱

浓水：通过一、二级反渗透后产生的浓水部分反

回原水箱，另一部分浓水和EDI产生的浓是汇同

排到市区水处理系统中进行集中处理。EDI组（去离子）超纯水箱增压泵

DI水使用设

备给预处理各设备

提供必需的工作

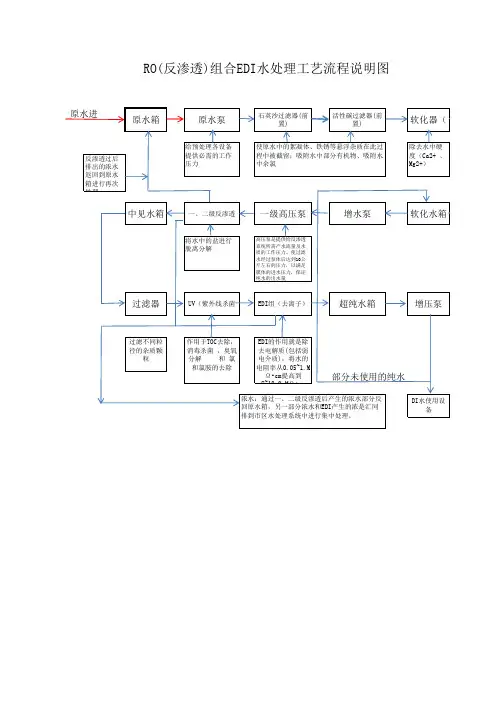

压力RO(反渗透)组合EDI水处理工艺流程说明图

反渗透过后

排出的浓水

返回到原水

箱进行再次

处理

过滤不同粒

径的杂质颗

粒将水中的盐进行

脱离分解

作用于TOC去除，

消毒杀菌 ，臭氧

分解 和 氯

和氯胺的去除

EDI的作用就是除

去电解质(包括弱

电介质)，将水的

电阻率从0.05~1.M

Ω•cm提高到

5~18.2 MΩ•cm部分未使用的纯水使原水中的絮凝体、铁锈等悬浮杂质在此过

程中被截留；吸附水中部分有机物、吸附水

中余氯活性碳过滤器(前

置)

双极反渗透水处理设备维护保养规程

一、工艺说明

原水为井水，悬浮物含量高，硬度大，为了使进水符合反渗透进水要求，设置机器过滤器一台，内装精致石英砂、能去除水中的悬浮物、泥沙等杂质。加阻垢剂系统可随时加入阻垢剂，降低水中硬度离子结垢趋势，防止浓水结构。精密过滤器内装精度为5微米的蜂房缠绕式滤芯，进一步去除水中的硬质颗粒，防止划伤膜表面。反渗透装置是设备的核心脱盐部分，单级反渗透能去除水中98%的盐类离子，二级反渗透的出水符合用户要求。

二、机械过滤器操作

1、排气：开上排阀、上进阀向过滤器内送水至上排阀连续进水。

2、正洗：开下排阀、上进阀使水从上至下经过过滤层，进水流量为10t/h，至排水清澈透明为止，约需10-20分钟。

3、运行：开出水阀向后级设备送水。

4、反洗：设备在运行一段时间后，由于截留脏污，表面形成滤饼，当过滤器进出口压差大于0.05-0.08MPa时，为保证过水顺畅，应进行反洗。开上排阀、反洗阀、旁路阀，以10t/h流量冲洗，大约20-30分钟，至清水清澈为止。

注意：反洗后必须进行正洗设备才能投入运行。

三、软化器切换清洗

软化器的工作原理就是离子交换，离子交换器使用的特点是：要经常对树脂进行再生。使用要注意下面问题：

1、 当出水水质的硬度超标时（硬度要求≤0.03mmol/L）就必须停止使用并进行再生；

2、 阳离子树脂再生方法是用食盐水浸泡树脂约两个小时，把盐水放干，再用清水反冲，就可以继续使用；

四、加阻垢剂系统

计量泵与高压泵同时起停，同步动作。阻垢剂为美国产MDC150。

阻垢剂加药量：根据原水硬度，经计算，每吨原水加药量为3-4克。系统进水量为10t/h，则每小时加药量为30-40克。

阻垢剂的配置：在药剂箱中加入90升水，再慢慢加入10kg阻垢剂，混合均匀。将计量泵量程调节至相应刻度。

注意：阻垢剂最低配比浓度不得小于10%。

五、精密过滤器

精密过滤器过滤精度为5μm，为保持过滤精度，系统不设反洗管路。精密过滤器内的滤芯一般用期2-3个月，根据实际处理水量，可以延长到5-6个月。有时为保持水通量也可以提前更换滤芯。

第 1 页 共 2 页 5T/h反渗透水处理设备操作规程

1.非水处理设备操作人员和管理人员不得随便出入水处理车间。

2.严禁未经过培训的操作人员开启水处理设备。

3.设备开机后操作人员不能随便离岗串岗，时刻注意系统运行状况；

4.操作人员必须每天作好系统设备运行压力、流量、水质、开机、停机、清洗时间等各项数据记录。

5.系统设备不准带故障运行，一旦发现系统设备有异常情况，应暂停设备运行，并立即告知主管领导，由专业维修人员及供应商技术人员负责排除故障。

6.活性碳过滤器

开机时先开下排污阀，再开进水阀（排气阀排气完毕即可关闭），待下排污阀水质合格后，打开出水阀关闭下排污阀进入下一级处理，停机时设备上所有阀门应呈关闭状态。

7.纤维球过滤器：

开机时先打开相应的反洗阀，反洗至水质合格后再开启进出水阀（排气阀排气完毕立即关闭），投入运行。

8.阻垢剂注入

开机前必须先检查药剂箱内阻垢剂是否满足工作时的需要数量,达不到要求应补加阻垢剂后系统方可开机。系统启动后应调节计量泵，注入量在额定范围，观察计量泵是否运转正常，遇故障应排除后才能投入运行。

9.RO反渗透装置

打开增压泵进水阀，再启动增压泵电源，同时打开保安过滤器排

第 2 页 共 2 页 气阀，观察原水水质和压力是否符合RO装置的进水要求，具备开机条件。

打开RO装置总电源开关，按起动按钮，运行指示灯亮，表示RO系统已进入运行状态。两眼平视流量计、压力表、调节调压阀，使压力、流量调整在额定值，检查反渗透设备机组各部分应运转正常无异动。停机时先打开调压阀，使压力降至0.5mpa以下，再按停止按钮。其它要求请认真阅读操作说明书。

10.系统设备的清洗、维护、保养应严格按操作使用说明书内容，必须根据实际情况进行定时反洗及药剂化学清洗。

反渗透水处理设备技术规格书

一、项目简介及使用地点

鹤煤公司六矿根据生产需要，计划采购反渗透水处理设备1套，用于综采工作面服务于生产。

二、供货范围

1、矿用反渗透水处理设备1套。（≥5 m³/h）

2、不锈钢水源管道式过滤器1套

3、中标价格5%易损件，由需方指定易损件明细，随主机一起交货

三、设计、生产、制造、安装、检验检测所需资质文件

1、执行国家、行业和企业有关标准，出厂验收执行MT/T82-1998、GB3836.1～4-2000等标准

2、电器部分符合《爆炸性气体环境用电气设备》GB3836.2.2000的要求

3、提供有效的产品质量检验合格证、检验试验报告、煤安标志证、生产许可证、产品技术鉴定证书、防爆合格证

4、《爆炸性气体环境用电气设备》

5、《煤矿安全规程》2016年版

6、符合自动化综采工作面设备控制等相关标准

四、货物使用环境及范围

1、工作面环境条件：有瓦斯、煤尘，空气潮湿，空气湿度大于90%；

2、设备需要适应的环境温度范围：0℃～+35℃

3、无蒸汽或破坏金属和绝缘材料的腐蚀性气体的场所；

4、无显著摇动和剧烈冲击振动的环境；

5、无滴水的场所。

五、矿用反渗透水处理设备1套

1、主要技术参数

1.1过滤介质：水介质（按矿方水质指标要求）

1.2设备供水压力范围：≦6.4MPa

1.3工作温度：2℃～45℃

1.4水处理工艺：一级粗滤+二级自清洗过滤+三级纤维过滤+四级精密过滤+反渗透工艺

1.5各级过滤流量

一级粗过滤： ≥90 t/h

二级自清洗过滤： ≥70 t/h

三级纤维过滤： ≥35 t/h

四级精密过滤： ≥35 t/h

RO反渗透纯水： ≥5t/h 1.6过滤精度：一级粗过滤： 300μm

二级自清洗过滤： 200μm

三级纤维过滤： 25μm

四级精密过滤： 5μm

RO反渗透纯水： 0.0001μm

1.7产水率： ≥60%

RO反渗透水处理技术标准工艺流程

反渗透又称逆渗透，一种以压力差为推动力，从溶液中分离出溶剂的膜分离操作。因为它和自然渗透的方向相反，故称反渗透。根据各种物料的不同渗透压，就可以使用大于渗透压的反渗透压力，即反渗透法，达到分离、提取、纯化和浓缩的目的。

制备原理

反渗透水处理设备通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。预处理的目的主要是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行。反渗透膜系统是一次性去除原水中98%以上离子、有机物及100%微生物(理论上)最经济高效的纯化方法。超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。

工作原理

反渗透是最精密的膜法液体分离技术，在进水(浓溶液)侧施加操作压力以克服自然渗透压，当高于自然渗透压的操作压力加于浓溶液侧时水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部份通过反渗透膜成为稀溶液侧的净化产水;反渗透设备能阻挡所有溶解性盐及分子量大于100的有机物，但允许水分子透过，反渗透复合膜脱盐率一般大于98%，它们广泛用于工业纯水及电子超纯水制备，饮用纯净水生产，锅炉给水等过程，在离子交换前使用反渗透设备可大幅度降底操作用水和废水的排放量。

预处理

反渗透水处理设备的预处理系统通常由聚丙烯纤维(PP)过滤器和活性炭(AC)过滤器组成。对硬度较高的原水还需加装软化树脂过滤器。PP滤芯可高效去除原水中5μm以上的机械颗粒杂质、铁锈及大的胶状物等污染物，保护后续过滤器，其特点是纳污量大, 价格低廉。AC活性炭滤芯可高效吸附原水中余氯和部分有机物、胶体，保护聚酰胺反渗透复合膜免遭余氯氧化。软化树脂可脱除原水中大部分钙镁离子，防止后续RO膜表面结垢堵塞，提高水的回收率。

反渗透

反渗透(Reverse Osmosis，简称RO)是以压力差为推动力的一种高新膜分离技术，具有一次分离度高、无相变、简单高效的特点。反渗透膜"孔径"已小至纳米(1nm=10-9m)，在扫描电镜下无法看到表面任何"过滤"小孔。在高于原水渗透压的操作压力下，水分子可反渗透通过RO半透膜，产出纯水，而原水中的大量无机离子、有机物、胶体、微生物、热原等被RO膜截留。

反渗透水处理设备清洗记录表

编号：SCLQX－2011－

日 期 原水泵

压力

(Mp) 石英砂过滤器 活性炭过滤器 树脂过滤器

加盐量

(kg) 操作者 正 洗 反 洗 正 洗 反 洗 正 洗 反 洗 补 水 吸 盐

开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间 开始

时间 结束

时间

反渗透水处理设备维护记录表

编号：SCLWH－2011－

日 期 石英砂

过滤器 活性炭

过滤器 树脂

过滤器 保安

过滤器 反渗透膜 原水泵 一级

高压泵 二级

高压泵 电气仪表 管路系统 操作者
