过流保护开关工作原理

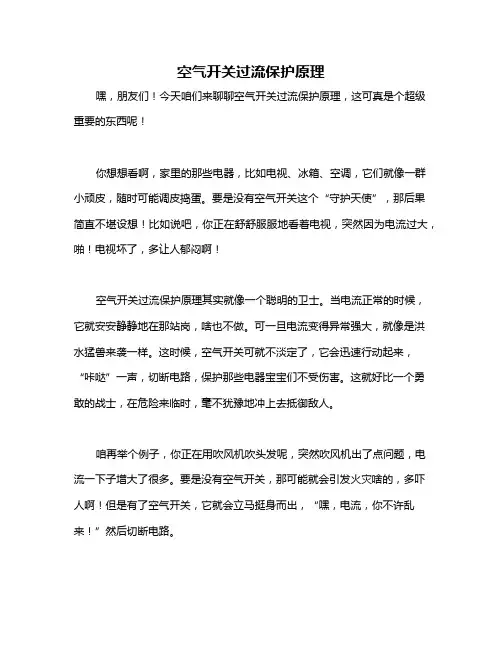

空气开关过流保护原理
嘿，朋友们！今天咱们来聊聊空气开关过流保护原理，这可真是个超级重要的东西呢！
你想想看啊，家里的那些电器，比如电视、冰箱、空调，它们就像一群小顽皮，随时可能调皮捣蛋。

要是没有空气开关这个“守护天使”，那后果简直不堪设想！比如说吧，你正在舒舒服服地看着电视，突然因为电流过大，啪！电视坏了，多让人郁闷啊！
空气开关过流保护原理其实就像一个聪明的卫士。

当电流正常的时候，它就安安静静地在那站岗，啥也不做。

可一旦电流变得异常强大，就像是洪水猛兽来袭一样。

这时候，空气开关可就不淡定了，它会迅速行动起来，“咔哒”一声，切断电路，保护那些电器宝宝们不受伤害。

这就好比一个勇敢的战士，在危险来临时，毫不犹豫地冲上去抵御敌人。

咱再举个例子，你正在用吹风机吹头发呢，突然吹风机出了点问题，电流一下子增大了很多。

要是没有空气开关，那可能就会引发火灾啥的，多吓人啊！但是有了空气开关，它就会立马挺身而出，“嘿，电流，你不许乱来！”然后切断电路。

空气开关过流保护原理就是这么神奇，这么重要！它默默地守护着我们的用电安全，让我们可以安心地使用各种电器。

所以啊，可不要小瞧了这个小小的空气开关哦，它可是我们生活中的大功臣呢！
总之，空气开关过流保护原理真的超级重要，它就像是我们家庭用电的保护神，帮我们避免了很多可能出现的危险和麻烦。

我们应该好好感谢它，好好珍惜它给我们带来的安全保障！。

空气开关漏电保护原理
空气开关是一种常见的电气保护设备，主要用于过载、短路和漏电保护。

其中，漏电保护是指当电路中出现漏电流时，空气开关能够及时切断电源，以保护人身安全和设备的正常运行。

空气开关漏电保护的原理是基于电流平衡原理。

当电路中出现漏电流时，电流会从电源经过漏电保护器的两个感应器流回地面，此时感应器中的电流不平衡，漏电保护器会检测到这种不平衡，并通过触发机构使开关跳闸，切断电源，以达到漏电保护的效果。

漏电保护器的工作原理可以简单理解为，漏电保护器的两个感应器形成一个环路，电流进入电路时，感应器的电流是相等的，当电流从一个感应器流回地面时，由于地面的电阻不同，感应器中的电流就会产生不平衡，当电流不平衡达到一定程度时，漏电保护器就会触发跳闸，切断电源。

需要注意的是，在使用空气开关时，要经常检查漏电保护器的工作状态，定期进行漏电保护器的测试和维护，以确保其正常工作，避免因漏电导致的安全事故发生。

同时，也要注意电路的接线质量和电器设备的质量，以保证电路的稳定运行和设备的正常使用。

- 1 -。

漏电保护器漏电电流动作保护器，简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

目录简介漏电保护器(图1)自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。

它可能烧坏电器，引起火灾，或者使人触电。

如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。

所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。

其中有一种是专门保护人的，称为漏电保护器。

漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。

其适用范围是交流50HZ额定电压380伏，额定电流至250安。

低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。

但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。

漏电保护器一是电网确有接地时，漏电保护器正常动作。

在这种正常动作中，因电网老化、气候环境变化，电网产生接地点引起的动作占绝大多数，而因人身触电引起的动作则是极少数。

可以想象，能够正常用电是人们的第一需求，为了防止发生概率极低的人身触电伤害而招致频繁的停电，影响正常生产和生活当然会造成人们的烦恼。

二是电网本来没有发生接地，而是漏电保护器在以下情况下可能产生误动：1，由于漏电保护器是信号触发动作的，那么在其它电磁干扰下也会产生信号触发漏电保护器动作，形成误动。

2，当电源开关合闸送电时，会产生冲击信号造成漏电保护器误动。

3，多分支漏电之和可以造成越级误动。

4，中性线重复接地可能造成串流误动。

可见，由于漏电保护器在技术上就存在这些产生误动的可能性，会使漏电保护器的频动问题更加严重，更加复杂。

从技术原理上分析，漏电保护器也存在可能产生拒动的技术误区。

过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。

重置电路时，只需把电源关掉，然后再接通。

该电路有两个联接点（A、B标记），可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。

当电源刚刚接通时，全部电源电压加在保险上。

三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。

因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。

保险导电，负载有电流流过。

当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压（VAB）通常小于2V，具体值取决于负载电流。

当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。

由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。

C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。

因此，改变C1的值可以改变延迟时间的长短。

该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。

对于电路中给出的元件值，负载电流限制为1A。

通过改变元件值，负载电流可以达到10mA～40A。

选择合适额定值的元件，电路的工作电压可以达到6～500V。

通过利用一个整流电桥（如下面的电源电路），该保险也可以用于交流电路。

电容器C2提供保险端的瞬时电压保护。

二极管D2避免当保险上的电压很低时，C1经过负载放电。

过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。

漏电保护原理1、漏电保护器的工作原理(1)漏电保护器在反应触电方面具有高灵敏性和快速性，而且只反应系统的剩余电流。

我们知道，正常运行时，系统的剩余电流几乎为零或其值甚小，故漏电保护器动作值可以整定的很小(一般为mA级，最低可整定到6mA)。

在系统发生接地故障(如人员触电、设备绝缘损坏碰壳接地等)，则出现较大剩余电流，漏电保护器能可靠地动作切断电源。

(2)图1为最常用的电流型漏电保护器的基本电气原理图，图中LH为剩余电流继电器，其环状铁芯由高导磁率的坡莫合金或非晶态合金制成，其上绕有二次侧线圈，电源线L1、L2、L3及零线N从LH中穿过，构成其一次侧线圈。

LH的作用是反映漏电电流信号的，故构成整个装置的检测部分；用于测量放大漏电电流信号的，构成装置的比较，控制部分；JC为交流接触器，构成装置的执行部分，其作用是执行动作命令的。

漏电保护装置一般都是由这三部分组成的。

在正常情况下，漏电保护装置所控制的电路中没有人身触电及漏电等接地故障时，各项电流的相量和等于零，即：Ia+Ib+Ic=0同时各相电流在LH铁芯中产生的磁通向量和也等于零，即：Φa+Φb+Φc=0这样在LH的二次回路中就没有感应电势输出，漏电装置不动作。

当电路中发生触电或漏电故障，回路中有漏电电流流过，这时穿过LH的三相电流相量和不等于零，其相量和为：Ia+Ib+Ic=IΔ其中IΔ为漏电电流，因而LH中的磁通相量和也不等于零，即Φa+Φb+Φc=ΦΔ这样在LH的二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护装置的预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。

2、触电保护器故障分析查找根据安装漏电保护器的实际经验，漏电保护器除了因为人身触电而动作外，更大量的是由于接地漏电而动作，对于接地漏电所构成的动作，必须及时查明故障点，排除故障后才能使漏电保护装置再投入。

漏电保护器动作后，可按图2顺序查找：3、应注意的几个问题(1)在农村或工厂配电室的第一级漏电保护装置的动作电流可选的较大。

复合电压闭锁过流保护的原理
1。

低电压元件，电压取自本侧的YH或变压器各侧的YH。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.
复压闭锁过流的具体含义是什么？
包括三个条件：1、低压元件；2、负序电压元件；3、过流元件
保护功能配置
方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护
PT断线检测
过负荷保护告警。

复合电压闭锁过流保护的原理1。

低电压元件，电压取自本侧的YH(TV)或变压器各侧的YH(TV)。

动作判据：动作值小于低电压元件整定值。

2。

负序电压元件，电压取自本侧或变压器各侧，动作判据：动作值大于负序电压元件整定值。

3。

过流元件，电流取自本侧的LH(TA)，任一相电流大于过流定值。

两个电压元件是或的关系，加上过流元件，就满足复合电压闭锁过流保护的出口条件了。

就是电压满足条件（正序小于一定的值，一般额定电压的60%-65%；负序电压大于一定的值；零序大于一定的值，三者只要一个满足就可以，或的关系）和电流满足（正序电流大于一定的值）跳开关了.复压闭锁过流的具体含义是什么？包括三个条件：1、低压元件；2、负序电压元件；3、过流元件功能保护配置。

方向闭锁的复合电压闭锁的过流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零压闭锁零序电流保护，具有两时限出口，第一时限出口跳分段开关；第二时限跳主变各侧开关。

零序过流保护PT断线检测过负荷保护告警反应非电量故障的有载瓦斯保护测量功能配置：全部电量的测量采用交流采样获得，可测量电压、保护电流、零序电压电流。

电力系统出现故障时常伴随的现象是电流的增大和电压的降低，过流保护就是通过系统故障时电流的急剧增大来实现的。

但是由于大型设备、机械的起动也会造成电流的瞬间增大，有可能造成开关的误动，为了防止其误动，在保护中增加低电压元件，将PT电压引入保护装置中，构成低电压闭锁过流，只有在“电流的增大和电压的降低”这两个条件同时满足时才出口跳闸。

在将过流保护用于变压器的后备保护用时，再增加一个负序电压元件，作为一个闭锁条件，这样就构成了复合电压闭锁过流了。

用于变压器保护：正常运行时，由于无负序电压，保护装置不动作。

当外部发生不对称短路时，故障相电流启动元件动作，负序电压继电器动作，经变压器两侧断路器跳闸，切除故障。

(1)在后备保护范围内发生不对称短路时，由负序电压启动保护，因此具有较高灵敏度；(2)在变压器后(高压侧)发生不对称短路时，复合电压启动元件的灵敏度与变压器的接线方式无关；(3)由于电压启动元件只接于变压器的一侧，所以接线较简单。

图1是漏电保护器工作原理，正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。

当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。

漏电保护器工作原理虽然比较简单，但在实际使用中会出现这样或那样的错误，造成不必要的误动或拒动，下面介绍一下售后服务中遇到的常见的几个实例。

图2是因安装人员的不规范接线，将该插座的零线N端子误连接上保护接地(PE)端子，如图2中b所示，当使用该插座时，电流不经过零线而经过保护接地线返回电源，造成漏电保护器动作。

改正方法见如图2中a所示。

图3误用了三相三线制漏电保护器，因零线不经过漏电保护器，漏电保护器检测到的不是漏电电流而是三相不平衡电流，故在三相线路中只要有一相接通任意负载，电流就远远超过漏电动作电流而跳闸，改正方法是将漏电保护器换成三相四线漏电开关。

图4两只漏电保护器线路混同，图4a当灯接通后1LDB出现差流，2LDB出现三相不平衡电流，造成1LDB 和2LDB跳闸，在图4b中两只漏电保护器共用一根零线，单独合上3LDB或4LDB时不会跳闸。

但当同时使用时，两只漏电保护器将同时跳闸，结果造成二条线路不能同时供电，因为二个负载不会大小相同。

图5在安装漏电保护器时不能重复接地，否则通过零序互感器电流减少，导致漏电保护该跳闸时而不能跳闸。

图6接零保护线通过检测互感器，设备当出现漏电时，由于相线漏电流经接零保护线又回过检测互感器，使互感器检测不出漏电流，致使漏电保护器不动作。

最后要指出的漏电保护器安装位置不能太高“试验按钮”要处在易操作位置，按试验按钮的目的是模拟人为漏电，强制使漏电保护跳闸，验证能否正常工作，至少每月试验一次。

24v 电机过电流保护原理概述及解释说明1. 引言1.1 概述本篇长文将详细介绍24V电机过电流保护原理，并对其进行概述和解释说明。

过电流保护是一项重要的技术，在各个领域广泛应用，以确保电机在工作中不会受到过大的电流损害。

本文将探讨过电流保护的基本概念、分类和原理，并深入解释24V电机过电流保护的重要性。

1.2 文章结构文章将包括以下几个部分内容：引言、24V电机过电流保护原理的基本概念、24V电机过电流保护原理的详细解释与说明、实际应用案例分析和结论。

通过这些内容，读者可以全面了解24V电机过电流保护的相关知识和应用。

1.3 目的本文旨在提供有关24V电机过电流保护原理的全面介绍，使读者了解该技术在各行各业中的实际应用以及其重要性。

通过阅读本文，读者将能够更好地理解并运用24V电机过电流保护技术，并为未来发展方向提供展望和建议。

以上是“1. 引言”部分的内容。

这一部分主要对文章进行概述，介绍文章的结构和目的，提醒读者将要了解的主题以及本文的价值。

2. 24v电机过电流保护原理的基本概念2.1 电机过电流保护的定义与作用电机是现代工业生产中最常用的设备之一，而过大的电流可能对电机造成损坏甚至引发火灾等安全隐患。

因此，为了保护24V电机免受过大电流的侵害，必须采取过电流保护措施。

过电流保护是指通过在电路中加装特定的保护装置来监测和限制通过设备或线路的电流超过额定值时所产生的风险。

其作用是在出现异常工况时及时切断或限制电路中的电流，从而防止设备损坏、保护人身安全和减少生产事故的发生。

2.2 过电流保护装置的分类和原理介绍根据具体应用场景和需求，过电流保护装置可以分为多种类型。

其中较为常见的包括熔断器、热过载继电器、磁力式断路器等。

熔断器是一种利用金属导线元件来实现过载保护功能的装置。

当通过该元件的电流超过额定值时，导线会因受热作用而熔断，从而切断电路。

这种保护装置能够快速响应过电流事件，但需手动更换熔断丝才能复位。

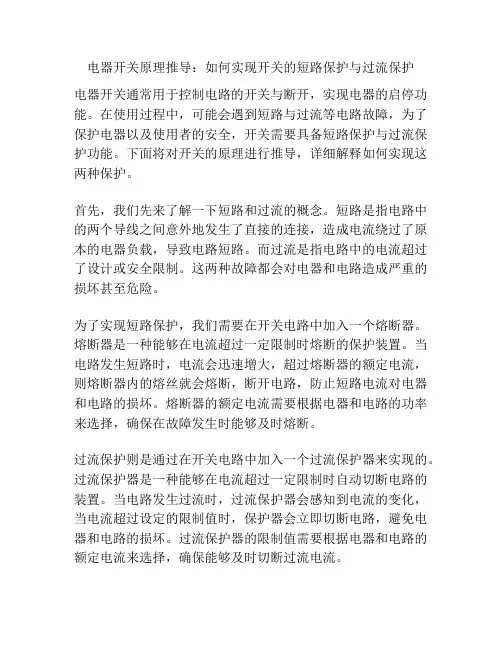

电器开关原理推导：如何实现开关的短路保护与过流保护电器开关通常用于控制电路的开关与断开，实现电器的启停功能。

在使用过程中，可能会遇到短路与过流等电路故障，为了保护电器以及使用者的安全，开关需要具备短路保护与过流保护功能。

下面将对开关的原理进行推导，详细解释如何实现这两种保护。

首先，我们先来了解一下短路和过流的概念。

短路是指电路中的两个导线之间意外地发生了直接的连接，造成电流绕过了原本的电器负载，导致电路短路。

而过流是指电路中的电流超过了设计或安全限制。

这两种故障都会对电器和电路造成严重的损坏甚至危险。

为了实现短路保护，我们需要在开关电路中加入一个熔断器。

熔断器是一种能够在电流超过一定限制时熔断的保护装置。

当电路发生短路时，电流会迅速增大，超过熔断器的额定电流，则熔断器内的熔丝就会熔断，断开电路，防止短路电流对电器和电路的损坏。

熔断器的额定电流需要根据电器和电路的功率来选择，确保在故障发生时能够及时熔断。

过流保护则是通过在开关电路中加入一个过流保护器来实现的。

过流保护器是一种能够在电流超过一定限制时自动切断电路的装置。

当电路发生过流时，过流保护器会感知到电流的变化，当电流超过设定的限制值时，保护器会立即切断电路，避免电器和电路的损坏。

过流保护器的限制值需要根据电器和电路的额定电流来选择，确保能够及时切断过流电流。

熔断器和过流保护器的工作原理都是基于电流的感知。

它们通过感知电流的变化，当电流超过设定的限制值时，自动切断电路，保护电器和电路的安全。

为了感知电流的变化，熔断器和过流保护器通常都会使用感应线圈或电流互感器来检测电流的变化情况。

当感应线圈或电流互感器检测到电流超过限制时，会触发切断电路的动作。

总结起来，短路保护和过流保护是通过在开关电路中加入相应的保护装置来实现的。

熔断器和过流保护器分别用于短路保护和过流保护，它们通过感知电流的变化来触发切断电路的动作，以保护电器和电路的安全。

在选择熔断器和过流保护器时，需要根据电器和电路的功率和额定电流来确定相应的额定电流和限制值，以确保保护装置能够正常工作，并在故障发生时迅速切断电路。

过流保护∙电流保护是指心在的电子设备都有额定电流，不允许超过额定电流，会引起设备烧坏，在这个基础上的设备就会先做电流保护模块。

当电流超过设定电流，设备就会断电保护设备。

目录∙过流保护的方式∙过流保护电路的应用举例∙开关电源中几种过流保护方式的比较∙过流保护在可控硅整流装置中的应用过流保护的方式∙1、复合型:将多种保护符合起来.2、限功率型:限定输出的总功率3、回卷型:初始电流恒定不变,电压下降到一定数值电流开始减小.4、打隔型:过流后,电流电压下降到0,然后又开始上升,周而复始.5:恒流行:电流恒定不变,电压下降过流保护电路的应用举例∙压器初级电压220V，次级电压16V，次级电流1.5A，次级异常时的初级电流约350mA，10分钟之内应进入保护状态，变压器工作环境温度-10 ~ 40 ℃，正常工作时温升15 ~20 ℃，PTC热敏电阻器靠近变压器安装，请选定一PTC热敏电阻器用于初级保护。

1.确定最大工作电压已知变压器工作电压220V，考虑电源波动的因素，最大工作电压应达到220V×（1+20%）=264VPTC热敏电阻器的最大工作电压选265V。

2.确定不动作电流经计算和实际测量，变压器正常工作时初级电流125mA，考虑到PTC热敏电阻的安装位置的环境温最高可达60 ℃，可确定不动作电流在60 ℃时应为130~ 140mA。

3.确定动作电流考虑到PTC热敏电阻器的安装位置的环境温度最低可达到-10 ℃或25℃，可确定动作电流在-10 ℃或25℃时应为340~ 350mA，动作时间约5分钟。

4.确定额定零功率电阻R25PTC热敏电阻器串联在初级中，产生的电压降应尽量小，PTC热敏电阻器自身的发热功率也应尽量小，一般PTC热敏电阻器的压降应小于总电源的1%，R25经计算：220V × 1% ÷0.125A=17.6 Ω5.确定最大电流经实际测量，变压器次级短路时，初级电流可达到500mA，如果考虑到初级线圈发生部分短路时有更大的电流通过，PTC热敏电阻器的最大电流确定在1A以上。

过流保护电路的工作原理1. 引言1.1 什么是过流保护电路过流保护电路是一种电子设备，用于监测和保护电路中的负载免受过大电流的损害。

当电路中的电流超过设定的阈值时，过流保护电路会自动触发保护动作，例如切断电路连接或者限制电流流动。

这种保护装置可以有效地防止电路元件和设备因过载而受损，提高了电路的稳定性和可靠性。

过流保护电路通常被广泛应用于各种电子设备和系统中，例如电源供应器、电动机、变频器和工控系统等。

它们不仅能够保护电子设备，还可以确保人员的安全，避免火灾等意外事件发生。

通过监测电路中的电流变化，过流保护电路可以快速响应并采取保护措施，有效地保护电路中的设备和元件。

在现代电子技术发展日新月异的今天，过流保护电路已经成为电子设备中不可或缺的重要部分，它为电路的稳定运行和设备的长久使用提供了有力的保障。

1.2 过流保护电路的作用过流保护电路是一种常见的电路保护装置，其作用是在电路中发生过流情况时，能够迅速检测到并采取相应的保护措施，以防止电路过载和损坏设备的发生。

过流保护电路在电力系统中起着至关重要的作用，可以有效地保护设备和系统免受过流带来的危害。

过流保护电路可以保护电路中的电子元件不受损坏。

当电路中的电流超过设计范围时，会导致电子元件过载运行，增加元件的温度，从而缩短元件的使用寿命甚至引发元件损坏。

过流保护电路可以及时检测到过流情况，并迅速切断电路连接，有效地保护电子元件免受损害。

过流保护电路还可以保护电路中的电线和继电器等设备。

在电路中发生过流情况时，电线和继电器会承受过大的电流负荷，导致线路发热甚至引发火灾的危险。

过流保护电路可以及时切断电路连接，防止过大电流对电线和继电器造成损坏，确保电路的安全运行。

过流保护电路在电路中的作用不可忽视。

它可以有效地保护电子元件、电线和继电器等设备，避免电路过载和损坏的发生，确保电路的安全运行和设备的正常使用。

在设计和运行电力系统时，应该合理配置过流保护电路，以提高电路的可靠性和安全性。

开关电源过流保护原理
开关电源过流保护原理是通过电流传感器和控制电路来实现的。

电流传感器监测开关电源输出电流的大小，当电流超过设定的阈值时，电流传感器会向控制电路发送信号，触发过流保护。

控制电路接收到过流信号后，会立即切断开关电源的输出，停止电流的供应。

同时，控制电路还会发出警示信号，提醒操作人员进行故障处理。

在过流保护切断开关电源输出后，待故障排除后，操作人员可以重启开关电源。

通常，过流保护也具有自动恢复功能，即在一段时间后，控制电路会自动恢复开关电源的输出。

总的来说，开关电源过流保护通过电流传感器和控制电路实现，当电流超过设定阈值时，切断输出，并发出警示信号，以保护开关电源和被供电设备的安全运行。

1引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源。

同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间。

但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便。

为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路。

2、开关电源的原理及特点2、1工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。

功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能。

它主要由开关三极管和高频变压器组成。

图1画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V,激励信号,续流二极管Vp,储能电感和滤波电容C组成。

实际上,直流开关电源的核心部分是一个直流变压器。

2、2特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体(Mn-Zn)材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄。

因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。

直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱。

由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3、直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路。

保护开关芯片工作原理保护开关芯片是一种常用的电子元件，其主要作用是在电路中起到保护其他器件和电路的作用。

本文将介绍保护开关芯片的工作原理以及其在电子设备中的应用。

保护开关芯片是一种集成电路，通常由多个晶体管、二极管和电阻等组成。

它的工作原理基于电流和电压的变化来实现对电路的保护。

保护开关芯片通过对输入信号进行检测，并根据设定的参数进行判断，当输入信号超过设定值时，保护开关芯片将会触发保护机制，以保护其他器件或电路不受损坏。

保护开关芯片的工作原理主要分为两个方面：过压保护和过流保护。

过压保护是指当输入电压超过设定值时，保护开关芯片将会触发保护机制，以防止过高的电压对其他器件或电路造成损坏。

保护开关芯片会通过检测输入电压的大小，并与设定的阈值进行比较，当输入电压超过阈值时，保护开关芯片会将电路切断或将输入电压限制在安全范围内，以保护其他电子元件的正常工作。

过流保护是指当输入电流超过设定值时，保护开关芯片将会触发保护机制，以防止过大的电流对其他器件或电路造成损坏。

保护开关芯片通过检测输入电流的大小，并与设定的阈值进行比较，当输入电流超过阈值时，保护开关芯片会切断电路或限制电流流动，以保护其他器件的正常工作。

保护开关芯片在电子设备中有着广泛的应用。

例如，在电源电路中，保护开关芯片可以用来检测输入电压和电流的变化，以防止过压或过流对电源或其他器件造成损坏。

在电机驱动电路中，保护开关芯片可以用来监测电机的工作状态，当电机出现异常时，保护开关芯片可以及时切断电源，以避免电机过载或短路等情况的发生。

在通信设备中，保护开关芯片可以用来保护通信电路和传输线路，以提高通信的可靠性和稳定性。

保护开关芯片是一种重要的电子元件，其工作原理基于对电流和电压的变化进行检测和判断。

通过触发保护机制，保护开关芯片可以保护其他器件和电路不受损坏，提高电子设备的可靠性和稳定性。

在实际应用中，保护开关芯片广泛应用于各种电子设备中，发挥着重要的保护功能。

2极漏电保护开关原理
2极漏电保护开关是一种用于保护人身安全的电器设备，它能够
在电路中检测到异常的电流流向，及时地切断电路，防止电流对人体
造成伤害。

它是现代家庭和工业电气系统中必不可少的重要安全设备。

2极漏电保护开关的工作原理是基于电流平衡的原理。

正常情况下，电路中的电流是平衡的，即流入和流出的电流相等。

而当电路中
发生漏电时，电流将会有所偏移，这种漏电电流就可以被2极漏电保
护开关检测到。

当检测到漏电电流超过设定阈值时，2极漏电保护开关会立即切断电路，以保护人身安全。

2极漏电保护开关的优点是工作灵敏，能够快速响应和切断电路，有效保护人身安全。

此外，它还具有可靠性高、自检功能强、使用寿
命长等特点。

但是，也需要注意的是，为了确保2极漏电保护开关的
正常工作，一定要定期进行检测和维护。

总之，2极漏电保护开关是现代电气系统中不可或缺的安全装置，它的工作原理基于电流平衡原理，能够快速响应和切断电路，保护人
身安全。

而为了确保其正常工作，需要定期检测和维护。
