过流保护电路及原理

过流保护电路原理过流保护电路图过流保护电路原理本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。

重置电路时，只需把电源关掉，然后再接通。

该电路有两个联接点（A、B标记），可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。

当电源刚刚接通时，全部电源电压加在保险上。

三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。

因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。

保险导电，负载有电流流过。

当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压（VAB）通常小于2V，具体值取决于负载电流。

当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。

由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。

C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。

因此，改变C1的值可以改变延迟时间的长短。

该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。

对于电路中给出的元件值，负载电流限制为1A。

通过改变元件值，负载电流可以达到10mA～40A。

选择合适额定值的元件，电路的工作电压可以达到6～500V。

通过利用一个整流电桥（如下面的电源电路），该保险也可以用于交流电路。

电容器C2提供保险端的瞬时电压保护。

二极管D2避免当保险上的电压很低时，C1经过负载放电。

过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。

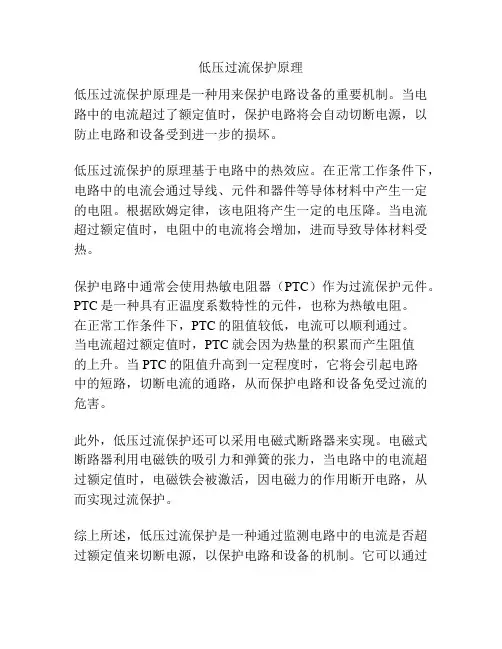

低压过流保护原理
低压过流保护原理是一种用来保护电路设备的重要机制。

当电路中的电流超过了额定值时，保护电路将会自动切断电源，以防止电路和设备受到进一步的损坏。

低压过流保护的原理基于电路中的热效应。

在正常工作条件下，电路中的电流会通过导线、元件和器件等导体材料中产生一定的电阻。

根据欧姆定律，该电阻将产生一定的电压降。

当电流超过额定值时，电阻中的电流将会增加，进而导致导体材料受热。

保护电路中通常会使用热敏电阻器（PTC）作为过流保护元件。

PTC是一种具有正温度系数特性的元件，也称为热敏电阻。

在正常工作条件下，PTC的阻值较低，电流可以顺利通过。

当电流超过额定值时，PTC就会因为热量的积累而产生阻值
的上升。

当PTC的阻值升高到一定程度时，它将会引起电路
中的短路，切断电流的通路，从而保护电路和设备免受过流的危害。

此外，低压过流保护还可以采用电磁式断路器来实现。

电磁式断路器利用电磁铁的吸引力和弹簧的张力，当电路中的电流超过额定值时，电磁铁会被激活，因电磁力的作用断开电路，从而实现过流保护。

综上所述，低压过流保护是一种通过监测电路中的电流是否超过额定值来切断电源，以保护电路和设备的机制。

它可以通过
热敏电阻器或电磁式断路器等元件来实现，从而保障电路和设备的安全运行。

输出过压保护电路当用户在使用电源模块时，可能会由于某种原因，造成模块输出电压升高，为了保护用户电路板上的器件不被损坏，当模块的输出电压高于一定值时，模块必须封锁脉冲，阻止输出电压的继续上升。

D320产生一个5.1V电压基准送至运放U301反相输入端，R330、R334、R336用于检测输出电压、检测电压值送至运放U301同相输入端。

输出电压没有达到过压保护点时，运放U301 5脚的电压小于6脚的电压，运放输出为低电平，输出正常。

输出电压Vo升高到设定检测点电压时，电阻R336、R334、R330检测的分压比送入运放U301的5脚，此时5脚电压高于6脚电压，运放U301输出高电平，封闭控制芯片PWM信号，模块输出电压为零。

过流保护电路实例（1）图2.过流保护电路实例工作原理T2采集模块原边开关管的输入电流，采样电流经取样电阻R18转换成电压信号，再经两路开关二极管（D6）整流形成两路控制信号。

一路峰值信号去控制38C43的3脚；另一路准峰值电平进入38C43 EA的反相输入端2脚。

采用CT作电流采样的好处是采样电路功耗小，采样电路灵活，CT可以放置在MOSFET开关管的D极或S极，也可以串联于主变压器原边的Vin+端。

缺点是电路稍复杂，体积大，CT存在大占空比时不能有效复位的问题。

CT采样一般用于中大功率的模块。

3843PWM芯片介绍图3.3843芯片内部结构图芯片工作原理虚线所框部分为38C43芯片内置的误差放大器和电流放大器。

误差放大器的输出经过内部分压后（被钳位到1V），进入电流放大器的反相输入端，与电流采样信号比较后进入PWM产生电路。

最终在芯片的6脚输出PWM信号。

在这里，误差放大器被用来作OCP保护，电流控制放大器I/A作峰值电流限流保护。

误差放大器E/A用于准峰值限流。

当38C43反相输入端2脚的直流电平达到2.5V时，误差放大器E/A起作用，使38C43的6脚输出驱动信号占空比D减小，达到模块OCP之目的。

过流保护的性能和工作原理
过流保护是指一种电路保护机制，用于防止电路中的电流超过设定的安全范围，以避免电路、设备或人员的损坏。

其性能和工作原理如下：
性能：
1. 灵敏度：过流保护应能及时检测到异常电流，并迅速采取保护措施。

2. 可靠性：过流保护应具有稳定性和可靠性，确保正常工作且不会误触发保护。

3. 兼容性：过流保护应与所保护的电路或系统兼容，能够适应不同的负载需求。

4. 精确性：过流保护应能够准确判断电流是否超过安全范围，并进行相应的保护动作。

工作原理：
1. 电流检测：过流保护通常采用电流传感器来检测电路中的电流。

传感器可以是电流互感器、霍尔效应传感器等。

2. 信号比较：被检测的电流信号经过放大、滤波等处理后，与设定的安全电流值进行比较。

3. 异常检测：如果检测到电流超过设定值，则被认为是过流情况，即触发过流保护。

4. 保护动作：过流保护可以通过断路器或触发其他保护装置来切断电源，以停止过流的产生，并保护电路或设备。

5. 复位机制：一旦过流保护触发，通常需要手动或自动复位才能恢复电路的正常工作。

过流保护在各种电子设备和系统中得到广泛应用，如电源供应器、电动机、电池管理系统等，可以有效防止因电流过大引起的故障和危险。

简述过流保护的原理
过流保护主要是为了防止电路中的电流超过设定值而导致损坏或故障。

其原理是通过监测电路中的电流，当电流超过设定值时，触发保护装置，切断电路或采取其他措施保护电路安全。

具体来说，过流保护的原理如下：
1. 传感器：过流保护装置通常使用电流传感器来监测电路中的电流。

常见的电流传感器有电流互感器、电流互感器和电流传感器等。

2. 压降检测：过流保护装置通过检测电路中的压降来判断是否存在过流现象。

当电流通过电阻或电感等元件时，会产生一定的压降。

当电流超过设定值时，压降也会超过设定范围，从而触发过流保护。

3. 动作装置：一旦过流保护装置检测到超过设定值的电流，会触发动作装置来切断电路。

常见的动作装置有熔丝、电磁继电器等。

熔丝会因为电流过大而融化，切断电路，而电磁继电器则会通过控制电磁铁来切断电流。

4. 延时保护：由于瞬时过流可能是正常的启动过程中产生的，过流保护装置通常还具有延时功能，即在短时间内的过流不会触发动作装置。

延时时间的设定可以根据具体需求和电路特性进行调整。

总之，过流保护的原理是通过监测电路中的电流，一旦电流超过设定值，就会触发保护装置切断电路，从而保护电路和设备的安全。

继电器过流保护原理
继电器过流保护是一种常用的电气保护装置，主要用于在电路中存在过流情况时及时切断电源，以保护设备和线路的安全运行。

其工作原理如下：
1. 电流感应原理：继电器通过电路中的电流感应装置（如电流互感器）来实时监测电流的大小。

当电路中的电流超过设定值时，感应装置将感知到这一变化。

2. 继电器动作机构：当感应装置检测到电流超过设定值后，会通过电路连接到继电器的动作机构。

动作机构可以是电磁铁或电磁线圈，其根据信号进行动作。

3. 切断电源：当动作机构激活后，继电器会切断电源，即打开主触点。

通过切断主触点，继电器能够迅速切断电流，从而保护电器和线路的安全运行。

继电器过流保护装置在电路中起到了至关重要的作用。

当电路中出现异常过流时，通过继电器的动作，可以迅速中断电流，保障设备和线路的安全运行。

同时，由于继电器具有快速响应的特点，使得过流保护可以在短时间内完成，有效地防止了电气事故的发生。

这种保护装置广泛应用于各种电力系统和电气设备中，以提供可靠的过流保护功能。

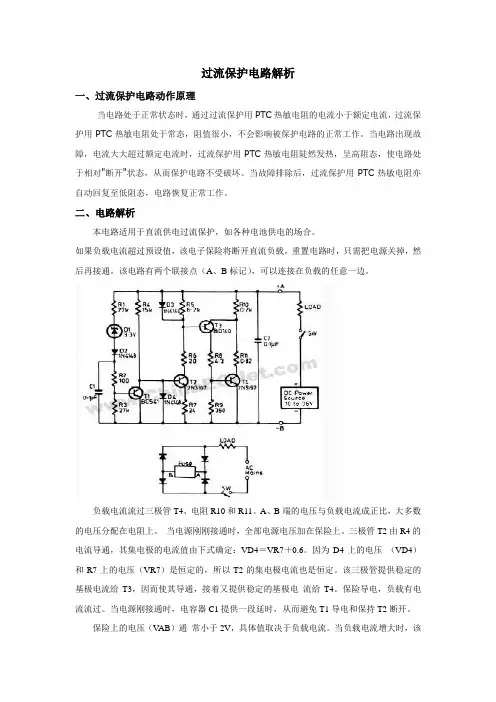

过流保护电路解析一、过流保护电路动作原理当电路处于正常状态时，通过过流保护用PTC热敏电阻的电流小于额定电流，过流保护用PTC热敏电阻处于常态，阻值很小，不会影响被保护电路的正常工作。

当电路出现故障，电流大大超过额定电流时，过流保护用PTC热敏电阻陡然发热，呈高阻态，使电路处于相对"断开"状态，从而保护电路不受破坏。

当故障排除后，过流保护用PTC热敏电阻亦自动回复至低阻态，电路恢复正常工作。

二、电路解析本电路适用于直流供电过流保护，如各种电池供电的场合。

如果负载电流超过预设值，该电子保险将断开直流负载。

重置电路时，只需把电源关掉，然后再接通。

该电路有两个联接点（A、B标记），可以连接在负载的任意一边。

负载电流流过三极管T4、电阻R10和R11。

A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。

当电源刚刚接通时，全部电源电压加在保险上。

三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4＝VR7＋0.6。

因为D4上的电压（VD4）和R7上的电压（VR7）是恒定的，所以T2的集电极电流也是恒定。

该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。

保险导电，负载有电流流过。

当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。

保险上的电压（V AB）通常小于2V，具体值取决于负载电流。

当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。

由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。

C1的作用是给出一段短时延迟，以便保险可以控制短时过载，如象白炽灯的开关电流，或直流电机的启动电流。

因此，改变C1的值可以改变延迟时间的长短。

该电路的电压范围是10～36V的直流电，延迟时间大约0.1秒。

过流保护电路的工作原理1. 引言1.1 什么是过流保护电路过流保护电路是一种电子设备，用于监测和保护电路中的负载免受过大电流的损害。

当电路中的电流超过设定的阈值时，过流保护电路会自动触发保护动作，例如切断电路连接或者限制电流流动。

这种保护装置可以有效地防止电路元件和设备因过载而受损，提高了电路的稳定性和可靠性。

过流保护电路通常被广泛应用于各种电子设备和系统中，例如电源供应器、电动机、变频器和工控系统等。

它们不仅能够保护电子设备，还可以确保人员的安全，避免火灾等意外事件发生。

通过监测电路中的电流变化，过流保护电路可以快速响应并采取保护措施，有效地保护电路中的设备和元件。

在现代电子技术发展日新月异的今天，过流保护电路已经成为电子设备中不可或缺的重要部分，它为电路的稳定运行和设备的长久使用提供了有力的保障。

1.2 过流保护电路的作用过流保护电路是一种常见的电路保护装置，其作用是在电路中发生过流情况时，能够迅速检测到并采取相应的保护措施，以防止电路过载和损坏设备的发生。

过流保护电路在电力系统中起着至关重要的作用，可以有效地保护设备和系统免受过流带来的危害。

过流保护电路可以保护电路中的电子元件不受损坏。

当电路中的电流超过设计范围时，会导致电子元件过载运行，增加元件的温度，从而缩短元件的使用寿命甚至引发元件损坏。

过流保护电路可以及时检测到过流情况，并迅速切断电路连接，有效地保护电子元件免受损害。

过流保护电路还可以保护电路中的电线和继电器等设备。

在电路中发生过流情况时，电线和继电器会承受过大的电流负荷，导致线路发热甚至引发火灾的危险。

过流保护电路可以及时切断电路连接，防止过大电流对电线和继电器造成损坏，确保电路的安全运行。

过流保护电路在电路中的作用不可忽视。

它可以有效地保护电子元件、电线和继电器等设备，避免电路过载和损坏的发生，确保电路的安全运行和设备的正常使用。

在设计和运行电力系统时，应该合理配置过流保护电路，以提高电路的可靠性和安全性。

過流保護電路原理過流保護電路圖過流保護電路原理本電路適用於直流供電過流保護,如各種電池供電的場合。

如果負載電流超過預設值，該電子保險將斷開直流負載。

重置電路時,只需把電源關掉,然後再接通。

該電路有兩個聯接點（A、B標記），可以連接在負載的任意一邊。

負載電流流過三極管T4、電阻R10和R11。

A、B端的電壓與負載電流成正比，大多數的電壓分配在電阻上。

當電源剛剛接通時，全部電源電壓加在保險上。

三極管T2由R4的電流導通,其集電極的電流值由下式確定：VD4＝VR7＋0。

6.因為D4上的電壓（VD4）和R7上的電壓（VR7）是恒定的,所以T2的集電極電流也是恒定。

該三極管提供穩定的基極電流給T3，因而使其導通，接著又提供穩定的基極電流給T4。

保險導電,負載有電流流過。

當電源剛接通時，電容器C1提供一段延時，從而避免T1導電和保持T2斷開。

保險上的電壓（VAB）通常小於2V，具體值取決於負載電流.當負載電流增大時，該電壓升高,並且在二極體D4導通時，達到分流部分T2的基極電流，T2的集電極電流因而受到限制.由此,保險上的電壓進一步增大，直到大約4.5V，齊納二極體D1擊穿，使T1導通，T2便截止，這使得T3和T4也截止，此時保險上的電壓增大，並且產生正回饋，使這些三極管保持截止狀態。

C1的作用是給出一段短時延遲，以便保險可以控制短時超載，如象白熾燈的開關電流，或直流電機的啟動電流。

因此,改變C1的值可以改變延遲時間的長短.該電路的電壓範圍是10~36V的直流電，延遲時間大約0。

1秒。

對於電路中給出的元件值，負載電流限制為1A.通過改變元件值,負載電流可以達到10mA～40A。

選擇合適額定值的元件，電路的工作電壓可以達到6～500V。

通過利用一個整流電橋（如下面的電源電路)，該保險也可以用於交流電路.電容器C2提供保險端的暫態電壓保護。

二極體D2避免當保險上的電壓很低時，C1經過負載放電。

過流保護電路圖帶自鎖的過流保護電路1.第一個部分是電阻取樣。

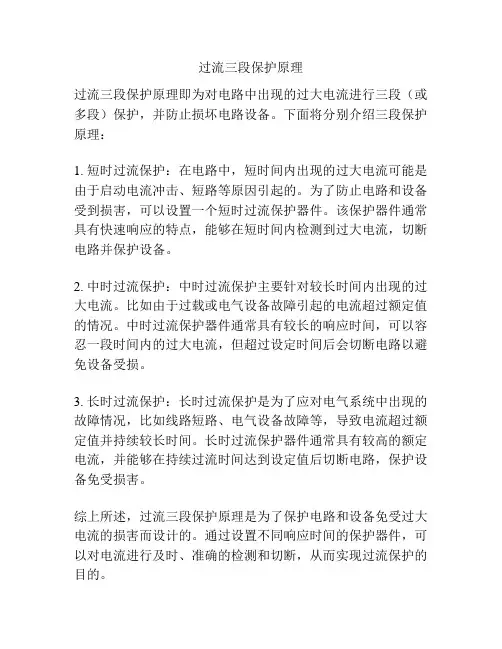

过流三段保护原理
过流三段保护原理即为对电路中出现的过大电流进行三段（或多段）保护，并防止损坏电路设备。

下面将分别介绍三段保护原理：
1. 短时过流保护：在电路中，短时间内出现的过大电流可能是由于启动电流冲击、短路等原因引起的。

为了防止电路和设备受到损害，可以设置一个短时过流保护器件。

该保护器件通常具有快速响应的特点，能够在短时间内检测到过大电流，切断电路并保护设备。

2. 中时过流保护：中时过流保护主要针对较长时间内出现的过大电流。

比如由于过载或电气设备故障引起的电流超过额定值的情况。

中时过流保护器件通常具有较长的响应时间，可以容忍一段时间内的过大电流，但超过设定时间后会切断电路以避免设备受损。

3. 长时过流保护：长时过流保护是为了应对电气系统中出现的故障情况，比如线路短路、电气设备故障等，导致电流超过额定值并持续较长时间。

长时过流保护器件通常具有较高的额定电流，并能够在持续过流时间达到设定值后切断电路，保护设备免受损害。

综上所述，过流三段保护原理是为了保护电路和设备免受过大电流的损害而设计的。

通过设置不同响应时间的保护器件，可以对电流进行及时、准确的检测和切断，从而实现过流保护的目的。

开关电源过流保护原理
开关电源过流保护原理是通过电流传感器和控制电路来实现的。

电流传感器监测开关电源输出电流的大小，当电流超过设定的阈值时，电流传感器会向控制电路发送信号，触发过流保护。

控制电路接收到过流信号后，会立即切断开关电源的输出，停止电流的供应。

同时，控制电路还会发出警示信号，提醒操作人员进行故障处理。

在过流保护切断开关电源输出后，待故障排除后，操作人员可以重启开关电源。

通常，过流保护也具有自动恢复功能，即在一段时间后，控制电路会自动恢复开关电源的输出。

总的来说，开关电源过流保护通过电流传感器和控制电路实现，当电流超过设定阈值时，切断输出，并发出警示信号，以保护开关电源和被供电设备的安全运行。

过流过压保护电路及原理过流过压保护电路是一种用于保护电子设备免受过流和过压损害的重要电路。

在电路中加入过流过压保护电路可以有效地提高电子设备的稳定性和可靠性，延长其使用寿命。

本文将详细介绍过流过压保护电路的原理和应用。

过流保护电路主要用于检测电路中的电流是否超过设定的阈值，一旦检测到过流情况，保护电路会迅速切断电路中的电源，以防止电子设备受到损坏。

过流保护电路通常由电流传感器、比较器和触发器等组成。

电流传感器是过流保护电路的核心部件之一，它能够感知电路中的电流变化并将其转化为电压信号。

常见的电流传感器有磁性传感器和霍尔传感器等，它们可以根据电流的大小和方向产生相应的电压信号。

比较器是过流保护电路中的另一个重要组成部分，它用于比较电流传感器输出的电压信号与设定的阈值。

如果电流超过阈值，比较器会输出一个高电平信号，触发器会接收到该信号并切断电路中的电源。

过压保护电路则主要用于检测电路中的电压是否超过设定的阈值，一旦检测到过压情况，保护电路会迅速切断电路中的电源，以保护电子设备的安全运行。

过压保护电路通常由电压传感器、比较器和触发器等组成。

电压传感器能够感知电路中的电压变化并将其转化为电压信号。

常见的电压传感器有电阻分压传感器和电容分压传感器等，它们可以根据电压的大小产生相应的电压信号。

比较器用于比较电压传感器输出的电压信号与设定的阈值。

如果电压超过阈值，比较器会输出一个高电平信号，触发器会接收到该信号并切断电路中的电源。

过流过压保护电路的应用十分广泛。

在家用电器中，过流过压保护电路可以保护电视机、冰箱、空调等设备免受电网负载波动或雷电等因素的影响。

在工业自动化控制系统中，过流过压保护电路可以保护PLC、变频器、伺服驱动器等设备免受电力设备故障或短路等因素的干扰。

通过合理设计和应用过流过压保护电路，可以有效地提高电子设备的可靠性和稳定性，降低因过流和过压造成的损坏和事故。

然而，过流过压保护电路也存在一些问题，例如过于灵敏的保护电路可能会误切断电源，造成设备停机或数据丢失。

过流保护电路的工作原理全文共四篇示例，供读者参考第一篇示例：过流保护电路是一种能够在电路中自动检测并断开电路的保护装置，以防止电路因过流而被烧坏或引发其他安全隐患。

它在电子设备中起着非常重要的作用，可以保护设备和人员的安全，是一种必不可少的电路保护装置。

过流保护电路的工作原理主要是通过对电路中的电流进行监测和控制，一旦电路中的电流超过设定的阈值，保护电路将立即对电路进行断开，以保护电路中的元件和设备不被过载电流损坏。

下面将详细介绍过流保护电路的工作原理。

过流保护电路中通常会有一个电流传感器，这个传感器可以感知电路中的电流大小。

一旦电路中的电流超过设定的阈值，传感器就会将信号传递给控制单元。

控制单元根据接收到的信号决定是否对电路进行断开。

过流保护电路中通常使用继电器或者晶体管来实现对电路的断开。

一旦控制单元决定断开电路，继电器或者晶体管就会被触发，将电路中的开关打开，从而切断电流的通路，保护电路中的元件和设备不受过载电流损害。

过流保护电路还可以通过设置可调的过流阈值来适应不同电路的需求。

用户可以根据电路的负载情况和电源的输出能力调整过流阈值，以达到更好的保护效果。

过流保护电路还可以结合其他保护功能，如过压保护、欠压保护等，以提高电路的安全性和稳定性。

这样可以有效避免因电流过载而引发的电路故障，保护设备和人员的安全。

第二篇示例：过流保护电路是一种用于保护电路免受过电流伤害的重要装置。

在电路中，如果电流超过了设计范围，会导致电路元件受损甚至引发火灾等危险。

过流保护电路的作用非常重要，可以有效地保护电路不受损坏，并确保其正常运行。

过流保护电路的工作原理主要包括两种类型：基于热效应的保护和基于电磁效应的保护。

基于热效应的保护是指根据电路中电阻器或继电器的发热特性进行保护。

当电流超过设计范围时，电阻器或继电器会发热，导致元件失效或动作，从而切断电路，实现过流保护的作用。

而基于电磁效应的保护则是通过在电路中引入磁性开关或感应线圈等元件，当电流超过设定值时，磁性开关或感应线圈会产生磁场变化，从而推动触发器实现过流保护。

电路中的电感过流保护电路有什么作用电路中的电感过流保护电路是一种常见的保护措施，用于防止电路中的电感元件在电流过大时受损或损坏。

电感过流保护电路通过限制电流流动的速度和方向，以保护电感元件的正常运行。

本文将介绍电感过流保护电路的作用、工作原理和应用范围。

一、电感过流保护电路的作用电感过流保护电路是用来保护电感元件的重要装置，其主要作用有以下几个方面：1. 防止电感元件过热损坏：在电路中，电感元件承受着电流的通过，如果电流过大，电感元件会有过载现象，导致温度升高，甚至损坏。

电感过流保护电路可以及时检测到电流过大的信号，并采取相应的措施，如切断或限制电流，以保护电感元件免受过热损坏。

2. 提高电路的可靠性：电感过流保护电路可以防止过大电流对其他电路元件产生额外的影响。

当电感元件受到外部电流的影响时，过流保护电路可以迅速切断电路，防止过流现象传递到其他元件，从而保护整个电路的正常运行。

3. 避免电感元件的烧毁：电感元件通常由绕组和磁芯组成，如果电感元件受到过大电流的冲击，可能会导致绕组短路或磁芯饱和，进而引发电感元件的烧毁。

而电感过流保护电路可以在电流超过预设值时及时切断电路，避免电感元件的烧毁。

二、电感过流保护电路的工作原理电感过流保护电路的工作原理主要是基于电感元件对电流的阻抗特性。

当电流通过电感元件时，会产生电感元件的感抗。

而感抗的大小和频率有关，即感抗随频率的增加而增加。

当电流过大时，电感元件的感抗会明显增大，从而产生电压降，限制电流的流动。

电感过流保护电路通过测量电感元件两端的电压差，可以确定电感元件的电流大小。

当电流超过预设的阈值时，保护电路会启动，并迅速切断电流，以保护电感元件。

三、电感过流保护电路的应用范围电感过流保护电路广泛应用于各种电路中，特别是在电感元件的保护方面发挥了重要作用。

以下是一些常见的应用范围：1. 电源电路：在电源电路中，电感过流保护电路可以对电感元件进行过载保护，确保电源的正常供电。

过流保护电路：
当电源供给电压或负载吸取的电流太大时，上图电路可断开负载给出故障指示。

正常工作时，Tr1和Tr2均截止，555复位，555中的放电晶体管导通，它从Tr3基极吸取电流，使Tr3处开饱和，电源5～12V便直接送主负载。

当负载吸取电流超过规定值时，Rsc上压降增加，使Tr1导通，555被触发，于是内部放电晶体管截止，跟着Tr3也截止，将电源与负载隔离，这时555处于单稳状态，单稳时间一到，只要负载过流现象不排除，555又重新触发，Tr3继续将负载隔离。

若负载出现过压，则经R4、R5、D1后Tr2导通，也使555触发，Tr3这时也将负载隔离。

对于过流或过压，555③脚均将输出高电位，使LED发光，表示负载处于隔离状态。

由于Tr3或者处于饱和，或者处于截止，因此只用一只功率晶体管便可工作。

pnp加pmos过流保护电路过流保护电路是现代电子设备中常见的一种保护电路，用于防止电路中的电流超过设定值，保护电子元件和电路不受损坏。

pnp加pmos过流保护电路是一种常用的过流保护电路设计，本文将详细介绍其原理和应用。

pnp加pmos过流保护电路主要由pnp晶体管和pmos晶体管组成。

pnp晶体管的基极连接到电路的输出端，而pmos晶体管的栅极连接到pnp晶体管的基极。

当电流超过设定值时，pnp晶体管的基极电压会上升，导致pnp晶体管进入饱和区，同时也使pmos晶体管导通。

pmos晶体管导通后，会将电路与电源的连接断开，从而实现过流保护的目的。

pnp加pmos过流保护电路的工作原理如下：当电路中的电流超过设定值时，pnp晶体管的基极电压上升，使得pnp晶体管进入饱和区。

在饱和区，pnp晶体管的集电极电压会下降，从而减小输出电压，将过流的能量消耗掉。

与此同时，pnp晶体管的饱和状态也使得pmos晶体管导通，将电路与电源的连接断开，避免过流对电路和元件造成损害。

pnp加pmos过流保护电路的应用广泛，例如在电源管理和电流控制电路中常被使用。

例如，在电源管理电路中，pnp加pmos过流保护电路可以用于防止电路短路和过载情况下的电流过大，保护电源和设备。

在电流控制电路中，pnp加pmos过流保护电路可以用于限制电路输出电流，防止电子元件过热和损坏。

pnp加pmos过流保护电路还可以与其他保护电路结合使用，实现更全面的保护功能。

例如，可以与过压保护电路和过温保护电路结合，形成一套完整的电子设备保护系统。

这样的保护系统可以在电路发生过流、过压或过温等异常情况时，及时采取相应的保护措施，保护电子设备的正常运行。

pnp加pmos过流保护电路是一种常用的过流保护电路设计，通过pnp晶体管和pmos晶体管的组合，实现了对电路中电流的监测和控制。

其工作原理简单可靠，应用广泛。

在电源管理和电流控制等领域中，pnp加pmos过流保护电路发挥着重要的作用，保护电子设备的正常运行。

mos过流保护电路原理
MOS过流保护电路原理是利用MOS（MOSFET）器件的特性来实现过流保护功能。

当电路中的电流超过设定值时，MOSFET将导通，使得过流绕过受保护的部分，从而保护电路免受过流损害。

具体的过流保护电路原理如下：
1. 电路中串联一个恒流源或电流感应电阻来检测电流。

2. 将恒流源或电流感应电阻连接到MOSFET的栅极或基极，控制MOSFET的开关。

3. 设置一个恒流源或电流感应电阻的参考电压，用于比较电流值。

4. 当电路中的电流超过设定值时，参考电压与电流值相比较，控制电流感应电阻的电压超过MOSFET的阈值电压。

5. 当电流感应电阻的电压超过MOSFET的阈值电压时，MOSFET开始导通。

6. 一旦MOSFET导通，过流绕过受保护的部分，从而保护电路免受过流损害。

7. 当电流恢复到正常范围内时，MOSFET停止导通，电路恢复正常工作状态。

通过上述原理，MOS过流保护电路可以及时检测并保护电路免受过流损害。

它常用于电源和电路控制板等场合，以确保系统的安全和可靠性。

基于mos管的过流保护电路基于MOS管的过流保护电路引言：在电子设备和电路中，过流保护是一项非常重要的功能。

过大的电流可能会导致电路元件的损坏甚至引发火灾等安全隐患。

因此，设计一种有效的过流保护电路对保护电子设备的安全运行至关重要。

一、过流保护原理过流保护电路是通过检测电路中的电流，当电流超过设定的阈值时，及时切断电路，以防止过大的电流对电路和元件造成损坏。

基于金属氧化物半导体场效应管（MOS管）的过流保护电路是一种常用的设计方案。

二、过流保护电路的工作原理过流保护电路一般由电流检测电阻、比较器、触发器和MOS管组成。

电流检测电阻用于检测电路中的电流，将电流信号转化为电压信号。

比较器用于将电流信号与设定的阈值进行比较，并输出相应的信号。

触发器用于延时控制，确保过流保护电路的稳定和可靠性。

MOS管作为开关元件，当比较器输出的信号为高电平时，MOS管导通，从而切断电路。

三、过流保护电路的设计要点1. 选择合适的电流检测电阻：电流检测电阻的阻值应根据电路的工作电流来确定，一般选择较小的阻值，以确保电流检测的准确性。

2. 设置合理的阈值：阈值的设置应考虑电路的额定工作电流和一定的安全裕度，以确保过流保护的可靠性。

3. 选择合适的比较器：比较器的输入电压范围应能够满足电流检测电阻输出的电压范围，同时具有较高的精度和响应速度。

4. 设计合理的延时控制：触发器的延时时间应根据具体应用场景来确定，以兼顾过流保护的响应速度和系统的稳定性。

四、过流保护电路的应用基于MOS管的过流保护电路在各种电子设备和电路中广泛应用，如电源电路、电动机驱动电路、LED照明电路等。

它能够有效地保护设备和电路免受过大电流的损害，提高设备的可靠性和安全性。

五、过流保护电路的优势1. 简单可靠：基于MOS管的过流保护电路结构简单，可靠性高，容易实现。

2. 响应速度快：MOS管具有较高的开关速度，能够快速切断电路，有效保护电路和元件。

3. 适应性强：基于MOS管的过流保护电路适用于不同的电压和电流范围，具有较好的适应性。
