电力工程变电站一次设备安装调试施工技术

变电站一次设备安装调试注意要点一、前期准备工作1. 一次设备的安装前，必须要做好前期准备工作，并严格按照设计施工图纸进行操作。

2. 一次设备在安装调试之前，必须要进行外观检查，以确认任何有损坏或缺陷的部位，并进行必要的修复或更改。

3. 在一次设备的安装前，必须要保证设备的环境满足相应的安装要求，包括温度、湿度、电源和空间等条件符合设备安装的要求。

二、安装调试的步骤1. 安装支架及固定（1）在安装支架时需要注意支架的平整、水平和对称性，以便于设备的安装。

（2）设备固定时，必须要有坚固的支架或地脚螺栓来防止设备的晃动或移动。

2. 设备的引入安装（2）设备在引入场站时，必须要有足够的人力，以保证设备的安全和稳定。

（3）设备的引入时，必须做好设备的防护措施，避免设备在运输过程中受损坏。

3. 模块的接线和组装（1）模块的接线首先要满足所需断开的开关位置和动作要求，接线后还需要做好绝缘和保护。

（2）模块的组装前，必须要先进行相关的测试和检查，以确保设备的安全和完整性。

4. 绝缘测试（1）绝缘测试是一次设备安装调试中非常重要的步骤，必须要按照设备的调试说明来进行操作，以免出现安全隐患。

（2）在绝缘测试时，必须要检查测试仪器的正确性和可靠性，充分了解绝缘测试时的相关规定。

5. 充电操作（2）在充电操作之前，必须要做好远端控制开关切换和手动操作和车载机控制操作等。

三、安装调试的注意事项1. 安全第一，必须要保证设备的操作安全。

2. 设备的安装调试必须按照相关规定和要求操作，尤其是在绝缘测试和充电操作时更是如此。

3. 设备的安装调试过程中，必须要做好相关流程记录和文件备案工作。

4. 凡是没有经过专业培训的人员不得参与设备的安装调试工作。

5. 设备的安装调试必须按照相关规定和标准进行操作，任何情况下不得有事故发生。

6. 设备的安装调试后，必须要及时进行验收和记录，并保证设备的安全运行。

探讨变电站一次设备安装及调试施工技术1. 引言1.1 背景介绍变电站一次设备是电力系统中重要的组成部分，它们起着输送、变换、保护和控制电能的重要作用。

随着电力需求的不断增长，变电站一次设备的安装和调试施工技术变得越来越重要。

在现代电力系统中，变电站一次设备不仅需要具备高效、稳定、可靠的功能，还要满足环保、节能、智能化的要求。

深入研究变电站一次设备的安装及调试施工技术，对于提高电力系统的运行效率和保障电网安全稳定具有重要意义。

随着电力系统的不断发展和技术的不断进步，变电站一次设备的安装及调试施工技术也在不断创新和完善。

在实际工程中，对于变电站一次设备的安装及调试施工技术的研究工作尚有待加强。

本文将从安装前的准备工作、变电站一次设备安装技术、变电站一次设备调试技术、安装及调试中的常见问题及解决方法、安装及调试的注意事项等方面展开深入探讨，旨在为电力系统的建设和运行提供技术支持和指导。

1.2 研究意义变电站一次设备安装及调试施工技术的研究意义在于提高变电站的运行效率和安全性。

随着电力需求的不断增长，变电站承担着输配电的重要任务。

一次设备作为变电站的核心组成部分，其安装及调试质量直接影响着变电站的运行情况。

通过深入研究变电站一次设备的安装及调试技术，可以提高设备的安装质量，保证设备的正常运行，减少设备故障率，提高电网的可靠性和稳定性。

在电力系统中，一次设备是变电站输配电的关键部件，其性能优劣将直接影响整个电网系统的运行效果。

对于变电站一次设备的安装及调试技术进行深入研究，不仅有利于提高设备的使用寿命和效率，还可以提高电网的安全性和稳定性，为电力系统的可靠运行提供保障。

随着电力系统的智能化发展，变电站一次设备安装及调试技术也需要不断更新和改进，以适应新技术的应用和电网的发展需求。

对于变电站一次设备安装及调试施工技术的研究具有重要的现实意义和发展前景。

通过不断深化研究，可以不断提高变电站一次设备的安装质量和效率，推动电力系统的现代化和智能化发展。

《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长，为了确保电力系统的稳定运行，新建的变电站需要进行电力设备的调试工作。

本次调试的变电站为[变电站名称]，该变电站采用了先进的电力设备和技术，旨在提高供电的可靠性和稳定性。

本次调试的主要目的是对变电站内的电力设备进行全面的检测和调试，确保设备的性能符合设计要求和国家相关标准。

通过调试，及时发现和解决设备存在的问题，为变电站的正式投入运行提供保障。

二、施工步骤1. 准备阶段（1）组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。

（2）准备调试所需的仪器仪表、工具和材料，确保其性能完好、精度符合要求。

（3）对调试现场进行清理和布置，确保安全通道畅通，消防设施齐全。

2. 一次设备调试（1）变压器调试- 测量变压器的绕组直流电阻，检查各相电阻是否平衡，与出厂值相比是否符合要求。

- 检查变压器的绝缘电阻，包括绕组对地绝缘电阻、铁芯对地绝缘电阻等，确保绝缘性能良好。

- 进行变压器的变比测量，核对变压器的实际变比与铭牌值是否一致。

- 进行变压器的空载试验和负载试验，测量变压器的空载损耗和负载损耗，检查变压器的运行性能。

（2）断路器调试- 检查断路器的外观，确保无损伤、变形和锈蚀。

- 测量断路器的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。

- 进行断路器的机械特性试验，测量断路器的分合闸时间、同期性、分合闸速度等参数，确保断路器的操作性能符合要求。

- 进行断路器的低电压动作试验，检查断路器在低电压下的动作可靠性。

（3）隔离开关调试- 检查隔离开关的外观，确保无损伤、变形和锈蚀。

- 测量隔离开关的绝缘电阻，包括断口间绝缘电阻和对地绝缘电阻等。

- 进行隔离开关的机械操作试验，检查隔离开关的分合闸操作是否灵活、可靠。

- 测量隔离开关的接触电阻，确保接触良好。

3. 二次设备调试（1）继电保护装置调试- 检查继电保护装置的外观，确保无损伤、变形和锈蚀。

- 核对继电保护装置的定值，确保定值设置正确。

电力系统变电站一次设备安装技术分析电力系统变电站是电力系统中的重要组成部分，它起着电能调度、变压、配电和保护等重要作用。

变电站一次设备是电力系统中的关键设备，其安装质量直接影响着变电站的安全可靠性。

本文将对变电站一次设备的安装技术进行分析，并提出相关技术要点。

一、设备安装前的准备工作在进行变电站一次设备安装之前，需要进行充分的准备工作，包括设备验收、安装场地准备、安装方案和施工计划的制定等。

1. 设备验收设备验收是指在设备进场后进行外观和性能检查，确保设备完好无损。

各种设备的验收标准和方法都有详细的规定，操作人员需要按照标准进行验收，并对验收结果做出详细记录。

2. 安装场地准备安装场地准备包括场地清理、基础施工和设备搬运等工作。

在进行设备安装前，需要对安装场地进行清理，确保施工环境整洁；还需要进行基础的施工，确保设备安装的稳固性；还需要进行设备的搬运和吊装等工作。

3. 安装方案和施工计划安装方案和施工计划是进行设备安装的重要依据，它们包括了设备的具体安装位置、安装步骤和安装方法等内容。

在进行设备安装前，需要制定详细的安装方案和施工计划，并严格按照计划进行施工。

二、设备安装的技术要点1. 安装顺序和原则在进行变电站一次设备安装时，需要按照一定的安装顺序和原则进行施工。

一般来讲，设备的安装顺序应当是从下至上、从内到外，这样可以提高施工效率，减少工程量。

2. 安装质量和安全在进行设备安装时，需要注重安装质量和安全。

安装质量的要点包括设备的水平、垂直、位置和间距等，安全的要点包括设备的固定、接地和防护等。

还需要严格按照相关标准和规范进行施工，确保设备安装的合格性。

3. 填写工作记录在进行设备安装时，需要及时填写相关的工作记录，包括设备安装前的准备、安装过程中的检查和施工质量等内容。

工作记录可以有效地记录施工过程中的重要信息，为后续工作提供参考。

4. 检查和验收在设备安装完成后，需要进行详细的检查和验收，确保设备安装合格。

本工程为某地区变电站一次设备安装施工项目，主要内容包括：高压配电室、变压器室、低压配电室等设备的安装与调试。

工程范围包括设备采购、运输、安装、调试、验收等全过程。

二、施工准备1. 组织机构成立项目施工组织机构，明确各岗位职责，确保施工顺利进行。

2. 人员培训对施工人员进行专业培训，提高施工技能和安全意识。

3. 施工图纸熟悉施工图纸，了解设备性能、技术参数、安装要求等。

4. 材料设备采购符合国家标准的施工材料、设备，确保施工质量。

5. 施工方案根据现场实际情况，制定详细的施工方案，包括施工步骤、施工方法、施工工艺等。

三、施工步骤1. 施工准备（1）施工现场平整，清理障碍物；（2）搭建施工脚手架，确保施工安全；（3）设置安全警示标志，防止安全事故发生。

2. 设备运输与卸货（1）按照设备清单，核对设备数量、型号、规格；（2）采用合适的运输工具，确保设备安全运输；（3）在卸货区进行设备卸货，确保设备不受损坏。

3. 设备安装（1）按照施工图纸，确定设备安装位置；（2）安装前对设备进行检查，确保设备完好；（3）按照设备安装要求，进行设备安装；（4）设备安装完成后，进行试运行，确保设备运行正常。

4. 线路敷设（1）按照施工图纸，确定线路敷设路径；（2）敷设电缆、母线等线路，确保线路连接牢固；（3）对线路进行绝缘测试，确保线路绝缘性能良好。

5. 接地与防雷（1）按照设计要求，进行接地与防雷施工；（2）确保接地电阻符合要求；（3）检查防雷设施，确保防雷效果。

6. 调试与验收（1）对安装完成的设备进行调试，确保设备运行正常；（2）进行设备验收，确保施工质量符合要求；（3）填写验收报告，提交相关部门。

四、施工工艺1. 设备安装：采用吊装、滚动、拖运等方式进行设备安装，确保设备安装平稳、牢固。

2. 线路敷设：采用电缆桥架、支架等方式进行线路敷设，确保线路连接牢固、美观。

3. 接地与防雷：采用接地体、防雷器等设备进行接地与防雷施工，确保接地电阻符合要求。

500kV变电站电气一次设备安装施工方案目录1、适用范围及概述 (1)2、施工依据 (1)3、人员组织 (2)4、主要作业资源 (3)5、施工作业流程 (4)6、施工工艺及要求 (4)7、危险点分析及控制措施 (13)8、安全施工措施 (20)9、环境保护措施 (21)10、安装执行强条 (22)11、标准工艺要求 (23)一、适用范围及概述1.1适用范围本作业指导书适用于牟**00kV变电站工程的一次设备安装施工。

对一次设备安装工程的作业依据、作业资源、作业流程以及作业工序的要求与标准、安全措施等，提出了规范性工艺标准。

1.2工程概述1.2.1 500kV2组避雷器，2组电容式电压互感器；1.2.2 220kV10组避雷器，10组电容式电压互感器；1.2.3 350kV10组避雷器，10组隔离开关，8组电流互感器，2组电压互感器，2组避雷器，2组并联电抗器。

二、施工依据2.1《国家电网公司输变电工程工艺标准库》（基建质量〔2010〕100 号）2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司输变电工程标准工艺示范手册》2.6《国家电网公司十八项电网重大反事故措施（试行》（国家电网生技[2005]400号）2.7《电气装置安装工程质量检验及评定规程》(DL/T516.1-17-2002)2.8《国家电网公司输变电工程标准化作业手册—变电工程分册》2.9《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.10《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.11《电气装置安装工程高压电器施工及验收规范》（GB 50147-2010）2.12《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.13《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.14《工程建设标准强制性条**程部分》（2006版）2.15《电气装置安装工程起重机电气装置施工及验收规范》（GB 50256-96）2.16《电力金具通用技术条件》(GB/T 2314-2008)2.17《高压绝缘子瓷件技术条件》(GB/T 772-2005)三、人员组织一次设备安装施工由电气一次班负责，一次队内配备施工人员15人，项目副经理**凯，项目总工**田，技术负责人**文，质检负责**晋，安全负责人**山，施工负责人夏志明。

梨子坪110kV变电站工程一次、二次电气设备调试方案一、工程概况1、梨子坪110KV变电站主变部分最终设计为3×40MVA，本期建设1×40MVA;三相三绕组有载调压变压器。

2、110kV为屋外HGIS配电装置，架空进线，110kV为母线单母线分段接线，本期出线2回，远期出线4回。

3、35kV线路本期2回，远期8回，采用单母线分段接线，本期上一段母线。

4、 10kV采用单母线分段接线，本期上一段母线，本期出线8回，远期出线16回。

5、无功补偿：主变压器10kV侧配置 4组4008kvar的并联电容器补偿装置，本期上2组4008kvar电容器。

二、计划安排（一）、调试计划日期2015年5月19日至2015年6月30日，并根据现场安装工程进度情况特制定下列工作程序及计划。

（二）、调试工作量三、人员组织1、结合本工程进度计划安排，设置调试负责人曾飞、安全负责人杨凤强、高压调试负责人王家纯、二次调试负责人曾飞。

人员安排见附件一：人员组织机构图。

2、人员配置及主要职责2.1 调试负责人：负责协调本工程调试工作中对甲方、监理、设计、厂家及内部的各种关系，统筹和组织调试工作。

2.2 安全负责人：负责各项调试工作中的安全监督。

2.3 高压调试、二次调试负责人：负责具体调试工作，按照作业指导书进行工作，做好试验原始记录，根据相关规程作出试验结论。

四、主要试验设备一览表五、主要试验项目及方法(一)一次设备试验1、主变压器特性试验及绝缘试验1.1、变压器电气试验必须严格按照《电气装置安装工程电气设备交接试验标准》进行。

1.2、用5000V兆欧表测量绕组连同套管的绝缘电阻、吸收比或极化指数，测得值符合规范要求。

1.3、用变压器直流电阻测试仪测量变压器各分接头位置下绕组直流电阻。

1.3.1 所有分接头所在位置都应进行测量。

1.3.2 各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。

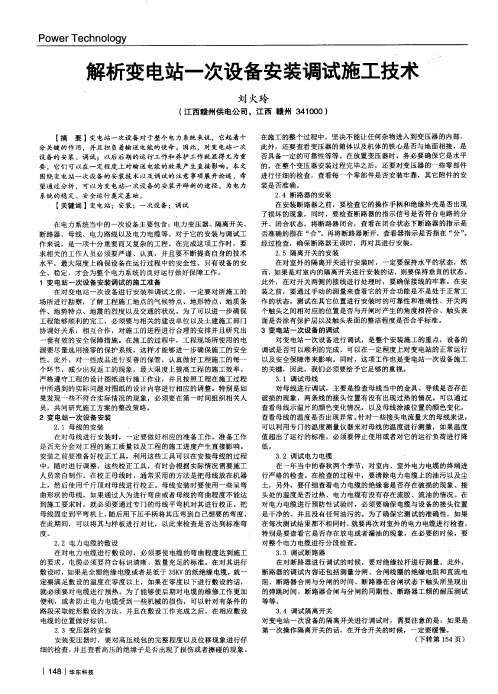

解析变电站一次设备安装调试施工技术作者：刘火玲来源：《华东科技》2013年第10期【摘要】变电站一次设备对于整个电力系统来说，它起着十分关键的作用，并且担负着输送电能的使命。

因此，对变电站一次设备的安装、调试；以后后期的运行工作和养护工作就显得尤为重要，它们可以在一定程度上对输送电能的效果产生直接影响。

本文围绕变电站一次设备的安装技术以及调试的注意事项展开论述，希望通过分析，可以为变电站一次设备的安装开辟新的途径，为电力系统的稳定、安全运行奠定基础。

【关键词】变电站；安装；一次设备；调试在电力系统当中的一次设备主要包含：电力变压器、隔离开关、断路器、母线、电力路线以及电力电缆等。

对于它的安装与调试工作来说，是一项十分重要而又复杂的工程。

在完成这项工作时，要求相关的工作人员必须要严谨、认真，并且要不断提高自身的技术水平，最大限度上确保设备在运行过程中的安全性。

只有设备的安全、稳定，才会为整个电力系统的良好运行做好保障工作。

1 变电站一次设备安装调试的施工准备在对变电站一次设备进行安装和调试之前，一定要对所施工的场所进行勘察，了解工程施工地点的气候特点、地形特点、地质条件、地势特点、地震的烈度以及交通的状况。

为了可以进一步确保工程能够顺利的完工，必须要与相关的建设单位以及土建施工部门协调好关系，相互合作，对施工的进程进行合理的安排并且研究出一套有效的安全保障措施。

在施工的过程中，工程现场所使用的电源要尽量选用接零的保护系统，这样才能够进一步确保施工的安全性。

此外，对一些成品进行妥善的保管，认真做好工程施工的每一个环节，减少出现返工的现象，最大限度上提高工程的施工效率。

严格遵守工程的设计图纸进行施工作业，并且按照工程在施工过程中所遇到的实际问题对图纸的设计内容进行相应的调整。

特别是如果发现一些不符合实际情况的现象，必须要在第一时间组织相关人员，共同研究施工方案的整改策略。

2 变电站一次设备安装2.1 母线的安装在对母线进行安装时，一定要做好相应的准备工作，准备工作是否充分会对工程的施工质量以及工程的施工进度产生直接影响。

电力工程变电站一次设备安装调试施工技术摘要：随着信息技术的飞速发展，变电站一次设备正朝着智能化、自动化的方向发展，但同时也带来了许多运行安全问题，对相关用电企业产生了不利影响。

变电站一次设备作为电网的重要枢纽，对电网的运行起着非常重要的作用。

相关人员应充分了解故障原因，及时采取措施，避免造成严重后果。

关键词：电力工程；变电站；一次设备；安装调试；施工技术一次设备是指在供电系统的发电、配电和输电系统中使用的设备，如变压器、发电机、母线和电力电缆。

它与承载控制和测量功能的二次设备有关，如信号设备和测量仪器。

在供电系统中，一次设备不仅要实现送变电功能，还要实现配电功能。

如何做好调试和安装工作，关系到一次设备的安装和运行，关系到整个供电系统的安全。

1变电站一次设备概述1.1电流和电压互感器在运行过程中，变电站一次设备的电流和电压都很大。

为了降低电流和电压强度，应在变电站内安装计量装置和电能监测装置，以充分保护电能供应的安全，确保线路和变电站的稳定运行。

同时，还应使用电流互感器或电压互感器转换一次电流或二次电流或电压值较小的电压。

1.2高低压开关设备隔离开关和断路器是高低压开关设备的重要组成部分。

隔离开关能充分保证变电站工作人员在检修工作中的人身安全，隔离电网检修中的安全事故和操作人员。

之后，根据工作环境电压的不同，断路器可分为低压断路器开关和高压断路器开关，它们的电压强度不同。

断路器能在正常回路条件下控制电流，完成分断、携带和闭合工作，并在闭合供电线路的运行中携带异常电流，以确保供电设备和变电站系统的安全稳定运行。

1.3变压器变压器作为变电站中最关键的一次设备，可以改变交流电压。

随着信息技术的飞速发展，供电网络也实现了智能化和自动化。

传统的变压器已被智能变压器所取代。

智能变压器通过网络连接，利用互联网技术进行数据交互连接，各种电流、电压传感器组成新型智能变压器，实现智能单元执行器的有效集成，实时监控和调整电压互感器的运行，确保所有变电站变压器都能处于可靠、稳定的运行状态。
