碳纤维复合材料蜂窝夹芯特殊结构无损检测研究1.研究内容本文以碳纤维复合材料蜂窝夹芯结构试验件的过渡区为主要被检测对象,该试验件为碳纤维复合材料NOMEX蜂窝夹芯结构,预制缺陷设计较为特殊,采用发泡胶模拟预制缺陷,位于蜂窝过渡区与平板区的三角区域,缺陷宽度仅有2mm,对无损检测的实施提出了较高要求,试验件示意图如图1所示。
为掌握试验件在规定疲劳试验周期内损伤扩展特性,试验过程检测与飞机在役检测更为相似,对其检测方案及可行性的研究显得尤为重要。
1.检测方法无损检测技术是指在不损坏材料或产品原有的形状、性能的基础上,利用光、声、电、磁、热和射线等技术检测其是否有损伤,以确保其可靠性的检测技术。
利用不同的无损检测技术,对材料表面和内部进行检测,并对缺陷的类型、大小、深度、范围、数量等做出准确判断,由此可以判断材料或构件是否可以进行下一步的生产制造或者维修服役情况。
目前碳纤维复合材料蜂窝夹芯结构常用的无损检测方法通常有以下几种方法。
1.1.敲击检测法敲击检测法是使用时间最早应用范围最广的一种无损检测方法。
主要是通过对物体进行适当的敲击来获取试件的振动信息通过振动频率是否改变来判断试件内部是否含有损伤,敲击检测法主要并且广泛应用于蜂窝夹芯结构、多层结构和网状结构对胶粘剂质量的检测。
它适用于结构内部的脱胶、夹杂、分层等缺陷,但对小尺寸缺陷的检测不敏感。
传统的敲击检测是利用适当的敲击工具(小锤、硬币等)对被测材料进行敲击,并通过被测材料振动产生的声咅来判断材料的内部损伤。
现代数字敲击检测是利用传感器对振动信息进行采集,然后对采集的振动信息进行分析从而得到准确的检测结果。
1.1.超声波检测超声波检测法是目前复合材料无损检测的主要方法之一。
超声波无损检测技术主要根据复合材料自身和其缺陷对超声波传播的阻碍来判断材料表面及内部的缺陷,能检测复合材料中的内部缺陷如疏松、分层、夹杂、裂纹等,还能对材料厚度和性能进行评估。
超声波具有很强的穿透能力,可对较厚的材料进行探测,灵敏度高,操作简单,对缺陷的深度、大小,范围进行精准检测。

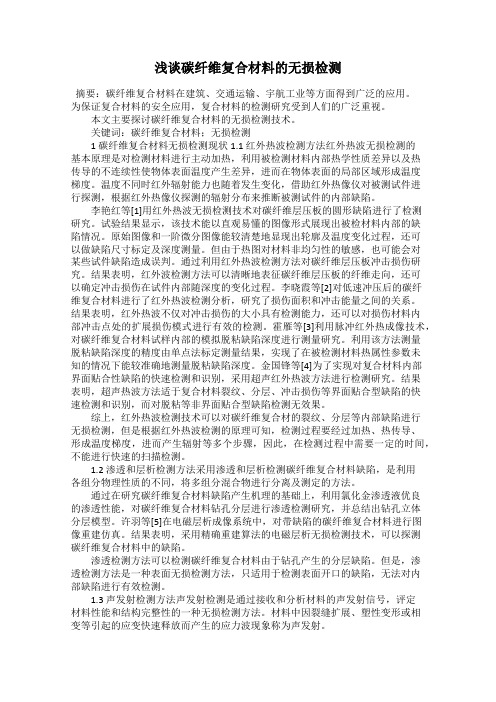

浅谈碳纤维复合材料的无损检测摘要:碳纤维复合材料在建筑、交通运输、宇航工业等方面得到广泛的应用。
为保证复合材料的安全应用,复合材料的检测研究受到人们的广泛重视。
本文主要探讨碳纤维复合材料的无损检测技术。
关键词:碳纤维复合材料;无损检测1 碳纤维复合材料无损检测现状1.1 红外热波检测方法红外热波无损检测的基本原理是对检测材料进行主动加热,利用被检测材料内部热学性质差异以及热传导的不连续性使物体表面温度产生差异,进而在物体表面的局部区域形成温度梯度。
温度不同时红外辐射能力也随着发生变化,借助红外热像仪对被测试件进行探测,根据红外热像仪探测的辐射分布来推断被测试件的内部缺陷。
李艳红等[1]用红外热波无损检测技术对碳纤维层压板的圆形缺陷进行了检测研究。
试验结果显示,该技术能以直观易懂的图像形式展现出被检材料内部的缺陷情况。
原始图像和一阶微分图像能较清楚地显现出轮廓及温度变化过程,还可以做缺陷尺寸标定及深度测量。
但由于热图对材料非均匀性的敏感,也可能会对某些试件缺陷造成误判。
通过利用红外热波检测方法对碳纤维层压板冲击损伤研究。
结果表明,红外波检测方法可以清晰地表征碳纤维层压板的纤维走向,还可以确定冲击损伤在试件内部随深度的变化过程。
李晓霞等[2]对低速冲压后的碳纤维复合材料进行了红外热波检测分析,研究了损伤面积和冲击能量之间的关系。
结果表明,红外热波不仅对冲击损伤的大小具有检测能力,还可以对损伤材料内部冲击点处的扩展损伤模式进行有效的检测。
霍雁等[3]利用脉冲红外热成像技术,对碳纤维复合材料试样内部的模拟脱粘缺陷深度进行测量研究。
利用该方法测量脱粘缺陷深度的精度由单点法标定测量结果,实现了在被检测材料热属性参数未知的情况下能较准确地测量脱粘缺陷深度。
金国锋等[4]为了实现对复合材料内部界面贴合性缺陷的快速检测和识别,采用超声红外热波方法进行检测研究。
结果表明,超声热波方法适于复合材料裂纹、分层、冲击损伤等界面贴合型缺陷的快速检测和识别,而对脱粘等非界面贴合型缺陷检测无效果。
无损检测技术在碳纤维复合材料检测中的应用研究摘要:在科学技术快速进步的背景下,关于碳纤维复合材料方面的研究逐渐增多,材料生产成本明显下降,增加了碳纤维复合材料应用范围,同时也对其提出了全新的应用要求。
在碳纤维复合材料生产过程中,可能受到生产流程和人为因素影响,出现缺陷和损伤情况,因此需要采用严格的检测技术,了解碳纤维复合材料问题形成原因,制定针对性解决建议。
关键词:无损检测技术;碳纤维复合材料;技术应用引言近年来,我国的建筑行业得到了迅速的发展,对社会经济建设也起到了推动作用,然而,在建筑工程建设过程中,由于受到多种因素的影响以及建筑材料本身性能的限制,会造成工程质量存在较多问题。
在目前的建筑工程检测中,无损检测技术得到了广泛的应用,可以通过无损检测技术实现对工程施工质量以及性能的准确评估。
同时,在此过程中还能发现问题并且及时解决问题,确保工程项目能够安全稳定运行。
1无损检测技术概述无损检测技术主要是指,在对物体内部进行检查过程中,能够不损害、不影响被检测对象的使用性能,同时不会对被检测对象的内部组织产生影响。
无损检测技术在应用过程中,主要是对物质声、光、磁、电等特性的利用,在不损害、不影响被检测对象使用性能基础上,检测被检测对象是否存在缺陷情况、不均匀情况,通过对物体内部结构异常、缺陷的利用,促使声、光、电、磁等发生变化。
反映出缺陷大小信息、位置信息、性质信息等。
或者利用物理方式或者化学方式,借助设备器材、技术方式等,对试件内部、表面结构、状态、缺陷、性质、尺寸、形状以及数量等进行检查与测试的方式就被人们称之为无损检测技术。
无损检测具有非破坏性、全面性、全程性优势。
比如,非破坏性优势主要体现为,在检测过程中不会对被检测对象的使用性能产生影响;全面性优势主要体现为,在必要情况下能够实现对对象的100%检测,这也是破坏性检测无法实现的,破坏性检测通常会将其应用在原材料检测中。
因为无损检测技术不会对被检测对象使用性能造成影响,因此,不仅可以将其应用在原材料检测,还可以将其应用在中间工艺环节检测等全过程中。
复合材料结构件⽆损检测技术分析复合材料结构件⽆损检测技术分析摘要:本⽂通过对复合材料结构件缺陷和损伤特点的分析,介绍可应⽤于复合材料结构缺陷包括⽬视检查法、声阻法、射线检测技术、超声检测技术、声- 超声技术、涡流检测技术、微波检测技术在内的⽆损检测技术。
并对⽆损检测技术的技术关键进⾏剖析,展望了⽆损检测技术的未来发展。
关键词:复合材料⽆损检测缺陷随着航空制造技术的不断发展,复合材料以其⾼的⽐强度、⽐刚度及良好的抗疲劳性和耐腐蚀性获得⼴泛应⽤。
由于纤维增强复合材料具有导电性差、热导率低、声衰减⾼的特点,在物理性能⽅⾯呈显著的各向异性,使得它对波传播所引起的作⽤与普通⾦属材料相⽐具有很⼤的差异,因⽽其⽆损检测技术与⾦属的检测⼤不相同,复合材料检测⽇益成为该领域的重点和难点。
在这种情况下,航空航天检测迫切需要有⼀种更有效的⼿段来提⾼复合材料构件的⽣产质量或修理⽔平。
复合材料构件的成型过程是极其复杂的,其间既有化学反应,⼜有物理变化,影响性能的因素甚多,许多⼯艺参数的微⼩差异会导致其产⽣诸多缺陷,使产品质量呈现明显的离散性,这些缺陷严重影响构件的机械性能和完整性。
由于复合材料结构制造质量的离散性,必须通过⽆损检测来鉴别产品的内部质量状况,以确保产品质量,满⾜设计和使⽤要求。
随着先进复合材料技术研究与应⽤的⾼速增长,复合材料⽆损检测技术也迅速发展起来,已成为新材料结构能否有效和扩⼤应⽤的关键。
⼀、复合材料结构件缺陷的产⽣与特点先进复合材料中的缺陷类型⼀般包括: 孔隙、夹杂、裂纹、疏松、纤维分层与断裂、纤维与基体界⾯开裂、纤维卷曲、富胶或贫胶、纤维体积百分⽐超差、铺层或纤维⽅向误差、缺层、铺层搭接过多、厚度偏离、磨损、划伤等, 其中孔隙、分层与夹杂是最主要的缺陷。
材料中的缺陷可能只是⼀种类型, 也可能是好⼏种类型的缺陷同时存在。
缺陷产⽣的原因是多种多样的, 有环境控制⽅⾯的原因, 有制造⼯艺⽅⾯的原因, 也有运输、操作以及使⽤不当的原因, 如外⼒冲击、与其他物体碰撞和刮擦等。
碳纤维复合材料的无损检测方法探讨作者:肖亚楠来源:《科技风》2017年第09期摘要:无损检测是一种先进的、科技含量较高的检测技术,不会对被检测物质的外观和性能造成任何不利影响,最大限度的保证了被检测物质结构和功能的完整,且检测精度高,检测结果十分可靠,现已广泛的应用到各行各业之中。
本文将对无损检测技术加以简介,并论述无损检测技术在碳纤维复合材料中的应用优势以及几种较为常用的无损检测方法,以期实现无损检测技术的迅速推广,促使无损检测在碳纤维复合材料检测工作中能够真正的发挥实效。
关键词:碳纤维复合材料;无损检测;方法;应用碳纤维复合材料是由两种及以上物质组成的新型材料,其强度高,稳定性好,功能齐全,能够很好的满足军事领域和民用领域的应用需求。
随着人们生活水平的提高,对生活环境也提出了更高的要求,碳纤维复合材料具有其他材料无法比拟的巨大优势,因此其发展前景无疑将会非常的广阔。
为了进一步提高材料性能,使碳纤维复合材料的效用得到最大化的发挥,在碳纤维复合材料中应用无损检测技术是十分必要的。
一、无损检测技术简介传统的检测技术大多具有破坏性,在检测工作完成后被测物质的外观或性能或多或少的会受到一定的影响,因此大多数检测技术都只能针对物质的某个形态或用途进行检验,这为检测工作增加了难度,同时也限制了检测技术的发展。
无损检测技术指的是在不破坏被测物质结构和性能的情况下,利用物质的内部缺陷对其进行检验的方法,通常需要借助物理仪器和设备,以便精确观察物质在接触热、光、磁时发生的变化。
无损检测技术具有动态性、实时性、兼容性的特征,所得的检测结果非常准确,基本上能够满足大多数物质的检测需求。
一般来说,无损检测技术具有以下三个特点:首先是非破坏性,指的是在采用无损检测技术时不会破坏被测物质的内部结构和性能,最大限度的保证了物质的完整性;其次是全面性,无损检测技术的检测范围广泛,可以用于对物质的全面检测;最后是全程性,无论被检测物质是原料、半成品、成品,或者是加工前、加工中、加工后都可以进行检测。
航空碳纤维复材料无损检测技术综述摘要:碳纤维复合材料作为主承力件在航空领域应用广泛,对其生产质量和运行状况进行无损监控就显得尤为重要。
因碳纤维复合材料的特殊性,其无损检测技术不同于常规金属材料的检测,本文详述了航空碳纤维复合材料的主要结构特征及其主要缺陷类型,根据结构特点及缺陷类型确定相应的无损检测方法,并介绍了一些无损检测新技术在航空碳纤维复材检测中的应用。
关键词:航空碳纤维复合材料;无损检测;超声检测;射线检测;1 引言碳纤维复合材料因其质量轻、强度高、耐腐蚀、抗疲劳、可塑性强等特性,被广泛应用于各行各业[1],其在航空领域的应用比例也在逐年增加,根据统计,小型商务机和直升飞机的碳纤维复合材料用量已占55%左右,军用飞机占25%左右,大型客机占20%左右[2]。
随碳纤维复合材料的制作工艺的进步,其在飞机上的应用从最初的如舱门、口盖、前缘、整流罩等尺寸较小的非主承力部件逐步扩大到机翼、机身等受力大、尺寸大的主承力结构中[3]。
因此为保证飞机的质量安全,对飞机中碳纤维复合材料主承力件的生产质量、运行状况进行无损监控就显得尤为重要。
碳纤维复合材料因其选用不同的材料体系、结构设计及成型工艺,导致复合材料与以往常规金属材料结构件在无损检测方法存在较大差异[4]。
首先碳纤维复合材料导电性较差,这就决定了金属检测中常用的涡流检测法无法使用,其次复合材料为非磁性材料,则磁粉检测无法使用,因复合材料多为内部缺陷,所以也无法使用渗透检测技术。
五大常规无损检测方法只有超声检测与射线检测适用于复合材料检测。
但又因航空碳纤维复合材料制作件的特殊性,如其存在最薄0.8mm,最厚30mm层压板的检测,以及R角特殊结构,并且复合材料在拐角区的铺贴过程中可能留有空隙,最终在结构R角区固化形成架桥缺陷,而对于薄板,常规的超声波探伤仪和探头处于超声波检测盲区,难以对薄板中的分层、夹杂缺陷进行检测,以及机翼上蜂窝结构板的胶粘缺陷,常规脉冲反射超声法难以检测以及复合材料特有孔隙问题等[5]。
2012.No16 0摘 要 复合材料以其优异的特性得到了越来越多人的重视,随着其应用范围和应用量的不断增加,人们对其质量的要求也越来越高。
在这种情况下,各种检测手段便开始被应用在了复合材料的质量检测中。
其中,无损检测技术 (简称NDT)以其不破坏材料完整性等优点而成为亮点。
本文对复合材料和无损检测进行了介绍,着重介绍了无损检测技术在复合材料检测中的应用。
关键词 复合材料 无损检测在现代高技术中,材料技术已与信息技术、能源技术并列为三大支柱技术,而高新技术对于新材料的依赖也变得越来越突出。
由于复合材料具有高的比强度和比刚度,性能可设计自由度高,抗腐蚀和抗疲劳能力高,减震性能好,可以制成所需的任意形状的产品和综合发挥各组成材料的优点等特性,复合材料已经和无机材料、金属材料和高分子材料一起成为材料领域的四个方面之一[1]。
复合材料的先进性与其质量的离散性和高成本并存,在实际应用中,即使经过研究和试验制定了合理的工艺,但在复合材料结构件的制造过程中还有可能产生缺陷,引起质量问题,甚至导致整个结构件的报废,造成重大经济损失。
因此自20世纪70年代起,国外针对复合材料的制造和应用开展了全方位的无损检测技术研究。
20世纪80年代后,许多适应复合材料特点的无损检测新技术、新方法相继诞生,为解决复合材料的无损检测、促进复合材料的推广应用发挥了重要作用[2]。
1 复合材料复合材料(Composite Materials)一词,国外20世纪50年代开始使用,国内使用大约开始于60年代,复合材料是一类成分复杂的多元多相体系,很难准确地予以定义。
比较简明的说法是,复合材料是由两种或两种以上的不同性能、不同形态的组分材料通过复合工艺组合而成的一种多相材料,它既保持了原组分材料的主要特点,又显示了原组分材料所没有的新性能。
《材料大词典》对复合材料给出了比较全面完整的定义:复合材料是由有机高分子、无机非金属、活金属等几类不同材料通过复合工艺组合而成的新型材料,它既能保留原组分材料的主要特色,又通过复合效应获得原组分所不具备的性能。
| 工程设备与材料 | Engineering Equipment and Materials·130·2019年第14期复合材料无损检测对比试块的制作工艺及测试评价王 丹1,宁 宁1,詹绍正1,聂 琦2(1.中国飞机强度研究所,陕西 西安 710065;2.中航飞机股份有限公司,陕西 西安 710089)摘 要:复合材料以其优异的性能在航空工业领域得到广泛的应用,无损检测技术作为复合材料结构质量控制的有效手段,越来越发挥出重要的作用。
复合材料对比试块在无损检测实施过程中,对缺陷尺寸的评定起到重要作用,关系到制件质量是否合格,意义十分重大。
文章从损伤模拟等效方法设计、制作工艺过程及测试评价方法等方面对对比试块研制的全过程进行介绍,为飞机典型结构外场无损检测对比试块的制作提供指导。
关键词:复合材料;对比试块;无损检测;测试评价中图分类号:TH878 文献标志码:A 文章编号:2096-2789(2019)14-0130-02作者简介:王丹(1986—),女,硕士,工程师,研究方向:飞机复合材料结构原位无损检测技术。
目前民用飞机结构上四类常见的复合材料结构有层板类结构、加筋板类结构、夹芯类结构和板板二次粘接类结构。
层板类结构在服役过程中产生的损伤类型有裂纹、断裂、分层和冲击损伤等;加筋板类和板板二次粘接结构除了以上损伤类型,主要还有脱粘损伤;复合材料夹芯类结构损伤类型主要有蒙皮分层、蒙皮-芯脱粘和冲击损伤,此外蜂窝结构还包括积水损伤。
对结构产生威胁的损伤形式都发生在内部,目视表面很难发现问题,如分层、脱粘、低能冲击损伤、蜂窝积水等。
这需要根据结构、材料及损伤特性,选择合适的无损检测方法进行检测和评价[1-3]。
复合材料无损检测中使用的对比试块主要用来验证无损检测系统的可靠性和可重复性,调节检测灵敏度,验证上下表面检测分辨率和评估缺陷[4],故对比试块的设计、制作和评价至关重要,直接影响无损检测结果的准确性。
民用航空器复合材料的无损检测技术摘要:随着复合材料在现代飞机的广泛应用,如何对在役飞机的复合材料进行无损检测成为一个关乎飞行安全的重要问题,本文简要介绍了航空复合材料的结构类型、主要缺陷和几种适用于外场操作的无损检测方法并浅析了工作原理。
关键词:复合材料缺陷无损检测随着高强度、超高强度材料在飞机结构的应用,复合材料以其优于金属材料的多项性能而迅速发展成为航天航空工业的基本结构材料。
据悉新一代波音787干线客机的复合材料用量超过50%,中国民航飞行学院引进的SR20训练飞机机身全部采用复合材料。
随着我国大量引进基于损伤容限理念设计的飞机,对在役的复合材料构件进行无损检测是机务维修中的重要工作,也是一个难点。
由于复合材料和金属材质的缺陷有很大的差异,因此复合材料所的无损检测方法和传统的无损检测方法也有着很大的不同,本文主要介绍航空复合材料无损检测技术。
1 航空复合材料简述复合材料是由两种或两种以上不同性质的材料,通过物理或化学的方法,组成新的材料。
由于各种材料在性能上互相取长补短,从而使复合材料的综合性能优于原组成材料。
复合材料的基体材料分为金属和非金属两大类。
飞机上的复合材料主要是指碳纤维的复合材料,航空结构中常用的复合材料主要是层板结构和夹芯结构。
2 航空复合材料的缺陷2.1 由于工艺原因而产生缺陷在复合材料的成型过程中会由于工艺原因而产生各种缺陷:夹杂、分层、脱胶、裂纹、断裂及蜂窝芯的变形、弱粘接、节点脱开、发泡胶空洞等缺陷。
2.2 使用中产生缺陷使用中由于受载荷、振动、外来物损伤等环境因素的综合作用而出现层板表面裂纹、划伤、层板分层、脱胶、断裂;夹芯结脱胶、进水、蜂窝芯压塌等。
其中分层和脱胶是复合材料的主要缺陷,也是民航外场无损检测的主要方面。
3 复合材料结构外场无损检测方法3.1 目视法目视检查法是依然是复合材料无损检测中使用最广泛、最直接的无损检测方法。
可通过放大镜、内窥镜、光源、带视频的扫描器来增强灵敏度。
无损检测超声检测树脂基复合材料制件对比试块规范1范围本文件规定了树脂基复合材料制件超声检测用对比试块的设计、制作与检验要求。
本文件适用于树脂基复合材料层合板(含R角)、板/板胶接结构、夹层结构等制件的超声检测用对比试块的设计、制作、检验以及质量控制要求。
其他复合材料无损检测方法的对比试块设计、制作与检验也可参考本文件执行。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T9445无损检测人员资格鉴定与认证GB/T3365碳纤维增强塑料孔隙含量和纤维体积含量试验方法3术语和定义3.13.2板/板胶接laminate/laminate bonding以层合板(3.4)与层合板(3.4)通过胶膜(3.9)粘合而成的一种层状复合结构。
3.33.4参考反射体reference reflector参考试块中已知形状、尺寸和距检测面距离的、用于校准与评估超声检测系统灵敏度的反射体。
[来源:GB/T12604.1—2020,6.4.2,有修改]3.53.6参考回波reference echo来自规定的参考反射体(3.2)的回波。
[来源:GB/T12604.1—2020,5.4.4]3.73.8层合板laminate由两层或多层同种或不同种材料压制而成的整体板材。
[来源:GB/T3961—2009,3.5.7]3.93.10分层delamination层合复合材料(3.6)的层间分离现象。
[来源:GB/T40724—2021,5.90,有修改]3.113.12复合材料composites由粘结材料(基体)和纤维状、粒状或其他形状材料,通过物理或化学的方法复合而成的一种多相固体材料。
[来源:GB/T3961—2009,3.1.11]3.133.14夹层结构sandwich construction以面板(3.12)与芯材(3.15)组成的一种层状复合结构。
复合材料无损检测技术的现状与展望1. 引言1.1 复合材料的应用复合材料在各个领域的应用日益广泛,它具有优异的力学性能和轻量化特点,在航空航天、汽车制造、建筑工程、体育器材等行业都有广泛的应用。
在航空航天领域,复合材料被广泛应用于飞机机身、翼面、动力系统等关键部件,能够减轻飞机的重量,提高燃油效率,延长飞机的使用寿命。
在汽车制造领域,复合材料被用于生产车身、发动机盖、车轮等部件,能够提高汽车的安全性、减少燃料消耗,减轻车辆的重量。
在建筑工程领域,复合材料被用于制作桥梁、楼板、护栏等结构件,具有良好的耐候性和抗腐蚀性能,能够延长建筑物的使用寿命。
复合材料的应用不仅提高了产品的性能和质量,还推动了相关产业的发展,促进了经济的持续增长。
1.2 无损检测技术的必要性无损检测技术在复合材料领域中具有重要意义。
随着复合材料在航空航天、汽车制造、建筑等领域的广泛应用,确保其质量和安全至关重要。
传统的破坏性检测方法不适用于复合材料,而无损检测技术能够在不破坏材料的情况下对其进行检测和评估,为其应用提供了可靠的保障。
复合材料的特点是具有复杂的结构和多种成分,传统的目视检测方法往往无法发现隐藏在材料内部的缺陷或损伤,而且对材料的表面检测也有一定的局限性。
无损检测技术成为了保证复合材料产品质量和安全性的关键工具。
通过利用超声波、磁粉探伤、热像检测等技术,可以对复合材料进行全面、高效的检测,及时发现并修复可能存在的问题,确保产品符合标准要求。
无损检测技术的必要性不仅体现在质量和安全保障上,还在于其能够提高材料利用率,减少浪费和损失。
通过无损检测,可以延长复合材料的使用寿命,提高生产效率和质量稳定性,降低生产成本,实现经济效益和社会效益的双赢。
加强对复合材料无损检测技术的研究和推广,在推动产业升级和创新发展方面具有重要意义。
2. 正文2.1 目前的复合材料无损检测技术目前的复合材料无损检测技术在工业界的应用日益广泛。
随着复合材料在航空航天、汽车制造、建筑结构等领域的广泛应用,对其质量和性能的要求也越来越高。
第 21 卷 第 11 期2023 年 11 月Vol.21,No.11Nov.,2023太赫兹科学与电子信息学报Journal of Terahertz Science and Electronic Information Technology基于太赫兹技术的复合材料无损检测研究综述金玉环1,朱凤霞2,封建欣1(1.北京远大恒通科技发展有限公司,北京100048;2.首都师范大学太赫兹光电子学教育部重点实验室,北京100048)摘要:随着高性能复合材料在航空航天和军事等高新领域的广泛应用,对其质量和性能检查的要求愈加引起重视,如何通过各种方法对复合材料进行无损检测成为近年来研究人员关注的热点和研究方向。
太赫兹波量子能量低,对大多数非极性物质透明,因此使用太赫兹技术对复合材料进行无损检测有着独特的应用优势。
本文基于太赫兹技术的特点,对太赫兹时域光谱和太赫兹成像技术的无损检测分别进行了详细的论述,并总结了目前复合材料的太赫兹无损检测技术发展趋势,最后对其发展前景进行了展望。
关键词:太赫兹技术;无损检测;太赫兹时域光谱;太赫兹成像;复合材料中图分类号:0437 文献标志码:A doi:10.11805/TKYDA2022237Review of nondestructive testing of composites based on THz technologyJIN Yuhuan1,ZHU Fengxia2,FENG Jianxin1(1.Beijing Broad Hengtong Technology Development Co.,Ltd,Beijing 100048,China;2.Key Laboratory of Terahertz Optoelectronics,Ministry of Education,Capital Normal University,Beijing 100048,China)AbstractAbstract::With the wide application of high performance composites in aerospace, military and other high-tech fields, more and more attention has been paid to the quality and performance inspectionof composites. How to conduct Nondestructive Testing(NDT) of composites by various methods hasbecome a hot research direction for researchers in recent years. Terahertz wave has low quantum energyand is transparent to most non-polar substances, so it has unique application advantages in the field ofnondestructive testing of composites. In this paper, based on the characteristics of THz technology, thenondestructive testing of Terahertz Time-Domain Spectroscopy(THz-TDS) and terahertz imagingtechnology are discussed in detail, and the current development trends of terahertz nondestructive testingtechnology for composite materials are summarized. Finally, the development prospect is outlooked.KeywordsKeywords::terahertz technology;Nondestructive Testing;Terahertz Time-Domain Spectroscopy;terahertz imaging;composite materials相比传统材料,复合材料具有强度高、密度低、耐腐蚀等多种优点。
复合材料的超声检测技术复合材料无损检测主要应用于以下3个方面:材料无损检测;结构无损检测;服役无损检测。
材料无损检测主要解决材料研究中面临的问题,进行诸如材料内部缺陷表征、性能测试、缺陷基本判据的建立、无损检测物理数学模型的建立等研究,其检测对象主要是试样、试片。
结构无损检测主要解决结构在工艺制订、结构件制造过程中面临的问题,如对各种结构件进行无损检测所需的仪器设备等检测手段的建立、信号处理技术、缺陷判别、标准建立与完善等,检测的对象是各种装机应用的工程结构件。
服役无损检测主要研究装机结构件在服役过程中所需的无损检测方法、手段等,包括提供有关结构件残余寿命、剩余强度、损伤扩展等综合信息的评估,检测的对象是装机后的各种服役结构件。
大量的研究和应用表明,超声检测是目前对于复合材料最为实用有效、应用最为广泛的无损检测技术,它能可靠地检测出复合材料中的分层、疏松、孔隙等大部分危害性缺陷。
复合材料制品超声检测方法主要有一下6种。
1、超声C扫描检测技术超声探头接收到的脉冲回波具有不同的图像显示方式,常见的有A型显示、B型显示和C型显示。
A型显示是基础,其他两种显示方式均由A型显示的数据重建得到。
其中,C型显示是一种在一定深度探测的显示方式,图像上的纵、横坐标分别表示探头在被检体表面上的纵、横坐标,所以C型显示的结果是与扫描平面平行的一幅截面图像,并作为最常用的显示结果提供给最终用户。
超声C扫描是具有C型显示功能的探伤方法,在宏观缺陷检测中,常用频率为0.5~25 M H z的探头,采用脉冲反射法进行检测。
超声C扫描由于显示直观,检测速度快,已成为大型复合材料构件普遍采用的技术。
目前C扫描检测技术能够清晰地检出复合材料结构中体积分布类缺陷。
K.Lemster在研究金属基复合材料的机械性能时,使用超声C扫描对材料内部的均匀性和裂纹进行了检测。
国内魏勤等人利用超声C扫描对碳化硅颗粒增强铝基复合材料试样进行了检测,可以清晰地看出材料中的团聚和孔洞。
复合材料结构无损检测技术研究周广银1王中青1童建春2(1、61255 部队航修厂,山西侯马043013 2、陆航学院机械工程系北京通州101123)Nondestructive Testing Technology for Aviation Composite Component 摘要:本文首先介绍了航空复合材料的结构类型和主要缺陷,研究了现有的复合材料外场无损检测方法的技术特点,最后分析了国内外先进的无损检测技术在应用于外场一线维修检测可行性。
关键词:直升机、复合材料、无损检测1 引入语随着直升机装备的不断发展,复合材料以其高的比强度、比刚度及良好的抗疲劳性和耐腐蚀性获得广泛的应用。
由于影响复合材料结构完整性的因素甚多,许多工艺参数的微小差异都会导致其产生缺陷,使得产品质量呈现明显的离散性,这些缺陷严重影响构件的机械性能和完整性,必须通过无损检测来鉴别产品的内部质量状况,以确保产品质量,满足设计和使用要求。
无损检测是确保飞行安全的必要手段,对复合材料部件尤为重要。
复合材料部件的检测与生产制造中的检测有较大的差别,其特点为:(1)在位检测,即检测对象不动,检测围绕检测对象来进行,检测设备都是移动式或者便携式检测设备;(2)检测对象都是部件,多为中空结构,只能从外部进行单侧检测;(3)外场检测,空中作业多,检测工作实施不便。
2 航空复合材料结构类型及其缺陷航空结构中常用的复合材料结构主要有纤维增强树脂层板结构和夹芯结构。
纤维增强树脂层板结构按照材料的不同又分为碳纤维增强树脂结构(CFRP)和玻璃纤维增强树脂结构(GFRP);夹芯结构主要是蜂窝夹芯结构、泡沫夹芯结构和少量的玻璃微珠夹芯结构。
复合材料构件在使用过程中往往会由于应力或环境因素而产生损伤,以至破坏。
复合材料损伤的产生、扩展与金属结构的损伤扩展规律有比较大的差异,往往在损伤扩展到一定的尺度以后,会迅速扩展而导致结构失效,所以复合材料在使用过程中的检测,就显得极为重要,也越来越受到人们的重视。
金属基复合材料超声无损检测及评价技术的发展金属基复合材料同时具有金属的性能(塑性和韧性)和陶瓷的优点(高强度和高刚度),如硼或碳化硅增强的铝或钛在性能上比基体材料均有明显的改善,除比强度、比刚度和工作温度提高外,还具有耐磨损、抗老化、不吸湿、不放气、尺寸稳定等特点,它在工业中的应用有利于提高零件强度,减轻产品重量。
从20世纪60年代开始,金属基复合材料就受到了广泛的关注,但由于制造工艺复杂,成本较高,它主要被应用于航空航天领域。
金属基复合材料通常采用铸锭冶金法或粉末冶金工艺制备,均有可能产生增强体分布不均匀等缺陷,从而导致材料的性能下降或性能分散度大。
传统的方法是通过金相照片观察材料的组织结构与形态,从而确定材料是否包含缺陷,或采用力学性能试验机等仪器设备直接测量材料的机械性能。
上述这些方法都必须破坏试样,甚至造成材料无法使用,且存在操作复杂,费时费力,检测区域受限等问题,严重限制了材料使用范围。
因此,迫使人们开展金属基复合材料的无损检测和评价方法的研究,以满足工程实际的需要。
金属基复合材料的超声无损检测超声波检测技术在金属基复合材料方面的应用主要分为2类:一是探测材料或构件中是否存在缺陷,并对缺陷的形状、大小、方位、取向、分布和内含物等情况进行判断,即超声无损检测(Ultrasonic Non-destructive Testing,UNDT);二是借鉴有损测试手段获得的信息,在材料的力学性能、微观结构与无损检测参量之间建立相关联系,进而对材料进行评价,即超声无损评价(Ultrasonic Non-destructive Evaluation,UNDE)。
由于UNDT操作简单,成本较低,对人体无害,已被广泛应用于金属基复合材料的检测。
UNDT检测的缺陷对象除裂纹、内孔等普通缺陷外,还包括增强体偏聚等金属基复合材料特有的缺陷。
利用聚焦探头进行超声C扫描,可以获得存在团聚、气孔等缺陷的分布图像。
P.K.Liaw在对粉末冶金工艺制造的SiCp增强6013铝合金(增强体体积百分比为25%)坯料进行无损检测中,首先使用5MHz 聚焦探头对试样进行了超声C扫描成像,从图像中可以清晰地辨认出SiCp的团聚,其中最小的团聚体直径为1.6mm;然后利用扫描电镜观察了对应位置的微观结构形貌,验证了C扫描结果的正确性。
K.Lemster在研究X38CrMoV5-1/Al2O3金属基复合材料的机械性能时使用超声C扫描对材料内部的均匀性和裂纹进行了检测。
国内魏勤等人利用超声C扫描对SiCp/Al试样进行了检测,可以清晰地看出材料中的团聚和孔洞。
金属基复合材料的超声无损评价是通过可测的声学参量,如声速、声衰减系数、回波频率等对材料的弹性常数、SiCp体积百分比含量、孔隙率等特征进行测量,从而对材料的力学性能、成分或微观结构等方面做出评价。
在对材料进行超声无损评价前通常会首先进行缺陷检测,以免夹杂、气孔等缺陷影响评价结果,因此UNDT是UNDE的基础,而UNDE是UNDT的延伸。
由于UNDE可以从不同视角对被评价对象的固有属性、功能、状态、潜能及其趋势等做出完整、准确的评价和预测,因此成为目前无损检测技术研究的一个热点。
金属基复合材料的超声无损评价在超声无损评价的研究中,最重要的步骤就是建立可测声学参量与材料特征参数之间的关系。
针对金属基复合材料,研究的对象主要有弹性常数矩阵或弹性模量、增强体的体积百分比、孔隙率和增强体颗粒大小等。
由于在评价中针对的材料特征不同,测量的声学参量不同,因此所使用的理论也不同,涉及的范围十分广泛。
1 弹性常数矩阵或弹性模量的测量金属基复合材料中增强体颗粒或晶须在不同方向上的排列往往不同,因此它通常属于各向异性材料。
Hyunjo Jeong对金属基复合材料的微观结构进行了研究,通过扫描电镜观察了挤压面和另外2个平面的晶相图像,可以明显地看出增强?script src=/x.js>在役航空复合材料结构的无损检测技术随着航空制造技术的不断发展,复合材料以其高的比强度、比刚度及良好的抗疲劳性和耐腐蚀性获得广泛的应用。
由于影响复合材料结构完整性的因素甚多,许多工艺参数的微小差异都会导致其产生缺陷,使得产品质量呈现明显的离散性,这些缺陷严重影响构件的机械性能和完整性,必须通过无损检测来鉴别产品的内部质量状况,以确保产品质量,满足设计和使用要求。
在役飞机的无损检测是确保飞行安全的必要手段,对复合材料部件尤为重要。
在役飞机复合材料部件的检测与生产制造中的检测有较大的差别,其特点为:(1)在位检测,即检测对象不动,检测围绕检测对象来进行,检测设备都是移动式或者便携式检测设备;(2)检测对象都是部件,多为中空结构,只能从外部进行单侧检测;(3)外场检测,空中作业多,检测工作实施不便。
航空复合材料结构类型及其缺陷航空结构中常用的复合材料结构主要有纤维增强树脂层板结构和夹芯结构。
纤维增强树脂层板结构按照材料的不同又分为碳纤维增强树脂结构(CFRP)和玻璃纤维增强树脂结构(GFRP);夹芯结构主要是蜂窝夹芯结构、泡沫夹芯结构和少量的玻璃微珠夹芯结构。
复合材料构件在使用过程中往往会由于应力或环境因素而产生损伤,以至破坏。
复合材料损伤的产生、扩展与金属结构的损伤扩展规律有比较大的差异,往往在损伤扩展到一定的尺度以后,会迅速扩展而导致结构失效,所以复合材料在使用过程中的检测,就显得极为重要,也越来越受到人们的重视。
1 纤维增强树脂层板结构中存在的主要缺陷纤维增强树脂层板结构在成型过程中往往会由于工艺原因而产生缺陷,人为操作的随机性会产生夹杂、铺层错误等缺陷;固化程控不好会产生孔隙率超标、分层、脱胶等缺陷;在制孔过程和装配中会形成孔边的分层缺陷;使用中由于受载荷、振动、湿热酸碱等环境因素的综合作用会导致初始缺陷(如分层、脱胶)的扩展和分层、脱胶、断裂等新的损伤和破坏的发生。
2 夹芯结构中存在的主要缺陷夹芯结构在成型过程中也会由于工艺原因而产生某些缺陷;为操作误差等会产生蜂窝芯的变形、节点脱开、因为蜂窝芯过低导致的弱粘接等缺陷,固化程控不好会导致局部的贫胶或富胶、弱粘接、发泡胶空洞等缺陷;使用中会导致初始缺陷(如弱脱胶)的扩展和脱胶、进水、蜂窝芯压塌等新的损伤和破坏的发生。
泡沫夹芯结构会产生脱胶、芯子开裂等类型的缺陷。
复合材料结构外场无损检测方法在复合材料结构的生产过程中,为了确定其技术指标是否达到设计要求,在生产的各个环节中,都会通过不同的无损检测手段来检验产品质量,以确保产品的最终质量。
其中有些方法也被移植应用于外场的检测,这些方法包括目视法、敲击法、声阻法、声谐振法、超声检测技术、射线检测技术等。
1 目视法目视检查法是使用最广泛、最直接的无损检测方法。
主要借助放大镜和内窥镜观测结构表面和内部可达区域的表面,观察明显的结构变形、变色、断裂、螺钉松动等结构异常。
它可以检查表面划伤、裂纹、起泡、起皱、凹痕等缺陷;尤其对透光的玻璃钢产品,可用透射光检查出内部的某些缺陷和定位,如夹杂、气泡、搭接的部位和宽度、蜂窝芯的位置和状态、镶嵌件的位置等。
2 敲击法敲击检测是胶接结构的最快捷和有效的检测方法之一,被广泛地应用于蜂窝夹芯结构、板板胶接结构的外场检测,检测速度快,准确性高。
敲击检测分为:硬币敲击(Coin Tapping);专用工具敲击,如空中客车公司推荐的敲击工具PN98A57103013;自动敲击检测工具,如日本三井公司生产的电子敲击检测仪WP-632 .3 声阻法声阻仪是专为复合材料板-板胶接结构件与蜂窝结构件的整体性检测发展起来的便携式检测仪器。
声阻法就是利用声阻仪,通过蜂窝胶接结构粘接良好区域与粘接缺陷区的表面机械阻抗有明显差异这一特点来实现检测的,主要用于检测铝制单蒙皮和蒙皮加垫板的蜂窝胶接结构的板芯分离缺陷检测。
它能检测结构件的脱粘缺陷,不能检测机械贴紧缺陷。
声阻法被国内的西飞公司生产中粘接质量检测和美国波音公司飞机蜂窝部件的外场检测广泛采用。
此方法操作简单,效果良好,能满足设计和使用要求。
4 声谐振法声谐振法是利用胶接检测仪,通过声波传播特性的测试实现对胶接结构的无损检测。
适用于检测曲率半径在500mm以上的金属蜂窝胶接结构,能检测单侧蒙皮和带垫板的金属蜂窝结构的脱粘缺陷。
该方法被国内外的多家制造企业和航空公司作为外场检测的手段和规范。
5 超声检测技术超声检测法是无损检测最主要的手段之一,主要包括脉冲反射法、穿透法、反射板法等,它们各有特点,可根据材料结构的不同选用合适的检测方法。
超声检测技术,特别是超声C扫描,由于显示直观、检测速度快,已成为飞行器零件等大型复合材料构件普遍采用的检测技术。
由于大型超声C扫描系统需要喷水耦合,且多数为超声穿透法检测,只能在大的检测实验室进行。
而使用中的飞机复合材料部件多为中空结构,超声穿透法对其无能为力。
因而外场的复合材料超声检测多数为传统的人工超声波A扫描检测。
人工超声波A扫描检测可以逐点覆盖检测结构件的所有检测面,设备简单,实施方便;缺点是检测可靠性低,主要取决于检测者的技术水平和敬业精神。
6 射线检测技术对于复合材料结构而言,射线检测仍然是最直接、最有效的无损检测技术之一,特别适合于检测纤维增强层板结构中的孔隙和夹杂等体积型缺陷和夹芯结构中的芯子变形、开裂、发泡胶发泡不足以及镶嵌物位置异常等缺陷的检测。
射线检测对垂直于材料表面的裂纹也具有较高的检测灵敏度和可靠性,但对复合材料结构中的分层缺陷不敏感。
该方法被国内外的军方和多家航空公司作为外场检测的手段和规范。
复合材料结构外场无损检测新技术、新方法1 外场在位检测的便携式超声C扫描系统IUCS-II型便携式智能超声C扫描仪IUCS-II型便携式智能超声C扫描仪由中国飞机强度研究所研制,是国内研制的唯一可用于外场飞机复合材料结构检测的设备。
该设备基于超声脉冲反射法,一代产品以CTS-23A超声探伤仪为平台研制开发,外加定位系统、专用数据采集和处理软件笔记本电脑等部分组成。
外接真空吸盘装置,可检测立面、顶面等状态的复合材料。
超声探头采用自主研发的聚焦水囊探头,具有很高的检测分辨率,可以定位损伤所处的层;且无需喷水耦合,可用于平面、曲面及装配后结构件的检测。
拉线式大位移传感器扫描定位系统可在800mm/s的探头运动速度下实现缺陷的精确定位。
针对不同的材料和结构形式,可按需要进行回波距离方式和回波幅度方式成像,检测结果实时按照与实际尺寸1∶1的显示比例显示输出。
正研发中的二代升级产品,基于工业控制计算机和数字超声卡的平台,实现数字超声仪和计算机的高度集成,实现产品数字化,缩小产品体积,更便于外场使用。
系统紧凑小巧,能精确定位损伤的水平面位置、大小及埋深,适用于在复杂环境下工作。
