洗碗机领域的专利分析

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920536387.0(22)申请日 2019.04.18(73)专利权人 佛山市顺德区美的洗涤电器制造有限公司地址 528311 广东省佛山市顺德区北滘镇港前路20号(72)发明人 邓诗卉　叶加贤　(74)专利代理机构 北京清亦华知识产权代理事务所(普通合伙) 11201代理人 黄德海(51)Int.Cl.A47L 15/13(2006.01)A47L 15/00(2006.01)A47L 15/42(2006.01)(54)实用新型名称洗碗机(57)摘要本实用新型公开了一种洗碗机，洗碗机包括：本体，本体具有洗涤空间；分隔件，分隔件设于洗涤空间内以将洗涤空间分隔为多个洗涤腔；分别独立工作的多个加热组件，加热组件与本体和分隔件中的至少一个相连，多个加热组件适于一一对应地对多个洗涤腔进行加热；分别独立工作的多个杀菌组件，杀菌组件与本体和分隔件中的至少一个相连，多个杀菌组件适于一一对应地对多个洗涤腔进行杀菌；分别独立工作的多个进水组件，进水组件与本体和分隔件中的至少一个相连，多个进水组件适于一一对应地向多个洗涤腔内供水。

根据本实用新型实施例的洗碗机，可以实现不同种类餐具的独立洗涤、杀菌，避免交叉感染，有利于缩短洗涤时间、降低能耗。

权利要求书1页 说明书5页 附图1页CN 210228055 U 2020.04.03C N 210228055U权　利　要　求　书1/1页CN 210228055 U1.一种洗碗机，其特征在于，包括：本体，所述本体具有洗涤空间；分隔件，所述分隔件设于所述洗涤空间内以将所述洗涤空间分隔为多个洗涤腔；多个加热组件，所述加热组件与所述本体和所述分隔件中的至少一个相连，多个所述加热组件适于一一对应地对多个所述洗涤腔进行加热；多个杀菌组件，所述杀菌组件与所述本体和所述分隔件中的至少一个相连，多个所述杀菌组件适于一一对应地对多个所述洗涤腔进行杀菌；多个进水组件，所述进水组件与所述本体和所述分隔件中的至少一个相连，多个所述进水组件适于一一对应地向多个所述洗涤腔内供水，其中，多个所述加热组件分别独立工作，多个所述杀菌组件分别独立工作，多个所述进水组件分别独立工作。

专利名称：洗碗机
专利类型：发明专利
发明人：杨洋,姚智力,赵海民申请号：CN202010359151.1申请日：20200429
公开号：CN111407199A
公开日：
20200714
专利内容由知识产权出版社提供
摘要：本发明提供了一种洗碗机，包括：内胆，内胆的内胆壁上设置有排气口；喷臂组件，设置在内胆内；进液组件，包括进液总管，进液总管具有相对设置的进液口和出液口，出液口与喷臂组件相连通；进气管，进气管与进液总管连接，进气管与进液总管的连接处位于进液口和出液口之间。

本发明的洗碗机解决了现有技术中的洗碗机的干燥效果较差的问题。

申请人：珠海格力电器股份有限公司
地址：519070 广东省珠海市前山金鸡西路六号
国籍：CN
代理机构：北京康信知识产权代理有限责任公司
代理人：刘鑫
更多信息请下载全文后查看。

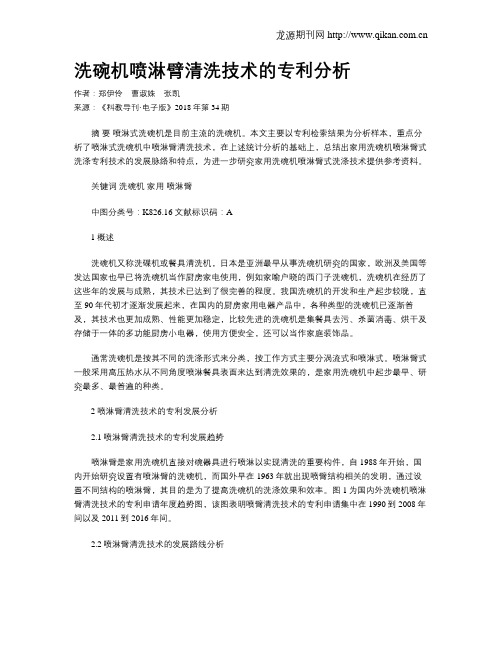

洗碗机喷淋臂清洗技术的专利分析作者：郑伊伶曹淑姝张凯来源：《科教导刊·电子版》2018年第34期摘要喷淋式洗碗机是目前主流的洗碗机。

本文主要以专利检索结果为分析样本，重点分析了喷淋式洗碗机中喷淋臂清洗技术，在上述统计分析的基础上，总结出家用洗碗机喷淋臂式洗涤专利技术的发展脉络和特点，为进一步研究家用洗碗机喷淋臂式洗涤技术提供参考资料。

关键词洗碗机家用喷淋臂中图分类号：K826.16 文献标识码：A1概述洗碗机又称洗碟机或餐具清洗机，日本是亚洲最早从事洗碗机研究的国家，欧洲及美国等发达国家也早已将洗碗机当作厨房家电使用，例如家喻户晓的西门子洗碗机，洗碗机在经历了这些年的发展与成熟，其技术已达到了很完善的程度。

我国洗碗机的开发和生产起步较晚，直至90年代初才逐渐发展起来，在国内的厨房家用电器产品中，各种类型的洗碗机已逐渐普及，其技术也更加成熟、性能更加稳定，比较先进的洗碗机是集餐具去污、杀菌消毒、烘干及存储于一体的多功能厨房小电器，使用方便安全，还可以当作家庭装饰品。

通常洗碗机是按其不同的洗涤形式来分类，按工作方式主要分涡流式和喷淋式。

喷淋臂式一般采用高压热水从不同角度喷淋餐具表面来达到清洗效果的，是家用洗碗机中起步最早、研究最多、最普遍的种类。

2喷淋臂清洗技术的专利发展分析2.1喷淋臂清洗技术的专利发展趋势喷淋臂是家用洗碗机直接对碗器具进行喷淋以实现清洗的重要构件，自1988年开始，国内开始研究设置有喷淋臂的洗碗机，而国外早在1963年就出现喷臂结构相关的发明，通过设置不同结构的喷淋臂，其目的是为了提高洗碗机的洗涤效果和效率。

图1为国内外洗碗机喷淋臂清洗技术的专利申请年度趋势图，该图表明喷臂清洗技术的专利申请集中在1990到2008年间以及2011到2016年间。

2.2喷淋臂清洗技术的发展路线分析通过整理国内外喷臂结构相关技术的申请（485篇），分析该领域的重点专利申请，从技术效果出发，总结喷臂结构技术的发展路线图，并结合具体的专利申请案例具体分析喷淋臂清洗技术。

专利名称：洗碗机
专利类型：发明专利
发明人：韩冰,辛载奎,费望春申请号：CN201910875755.9申请日：20190917
公开号：CN110604529A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本发明公开了一种洗碗机，所述洗碗机包括：壳体；内胆，所述内胆设在所述壳体内；碗篮，所述碗篮设在所述内胆内，所述碗篮上设有用于支撑菜板的菜板支撑件；用于对所述菜板进行杀菌的杀菌装置，所述杀菌装置设在所述壳体内。

根据本发明实施例的洗碗机能够对菜板进行杀菌，具有清洁效果好等优点。

申请人：佛山市顺德区美的洗涤电器制造有限公司
地址：528311 广东省佛山市顺德区北滘镇港前路20号
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：徐章伟
更多信息请下载全文后查看。

河南科技Henan Science and Technology 知识产权与专利导航总第877期第6期2024年3月喷射式洗碗机专利技术分析梁丽（国家知识产权局专利局专利审查协作天津中心，天津　300304）摘　要：【目的】从专利文献的角度获得喷射式洗碗机的技术发展情况，以供科研人员作为研究参考。

【方法】以专利IPC分类号A47L15/14（在清洗室中有固定陶器篮筐和喷射装置的洗碗机）及其下位点组作为检索基础，在INCOPAT专利检索平台获取截至2023年2月27日的专利申请作为分析对象，从申请量、申请人、地域分布等多个角度分析喷射式洗碗机专利技术情况，并选取几个重要创新主体的部分重点专利进行分析。

【结果】经统计发现，喷射式洗碗机专利申请在2013年以后呈现较大幅度的增长，喷射式洗碗机专利的主要目的之一是扩大喷臂喷射清洗面积，使得洗碗机清洗覆盖范围更广；乐金、美的等企业在该领域的专利布局较为领先。

【结论】喷射式洗碗机作为较为主流的洗碗机清洗结构，预计未来会朝着消除清洗死角及更加节能的方向发展。

关键词：洗碗机；专利；射式中图分类号：TS972.21 文献标志码：A 文章编号：1003-5168（2024）06-0135-04 DOI：10.19968/ki.hnkj.1003-5168.2024.06.026Patent Technology Analysis of the Jet DishwashersLIANG Li(Patent Examination Cooperation (Tianjin) Center of the Patent Office, CNIPA, Tianjin 300304, China)Abstract: [Purposes] This paper aims to obtain the technical development of jet dishwasher according to the patents, and to provide research reference for scientific researchers. [Methods] Based on the IPC number A47L15/14 (dishwasher with fixed pottery basket and spray device in the cleaning room) and its sub-site group, the patent applications before February 27th, 2023 were obtained on INCOPAT patent re⁃trieval platform as the analysis object, and the patent technology of jet dishwasher was analyzed from the perspectives of application volume, applicants and geographical distribution, and some key patents of several important innovation subjects were selected for analysis. [Findings] According to the statistical results, the patent application of jet dishwasher has increased greatly after 2013. One of the main pur⁃poses of jet dishwasher patent is to expand the spray cleaning area of spray arm and make the cleaning coverage of dishwasher wider. LG, Midea and other companies are in the lead in patent layout in this field. [Conclusions] Jet dishwasher, as the main washing structure of dishwasher, is expected to develop in the direction of better cleaning effect, elimination of cleaning dead angle and more energy saving in the future.Keywords:dishwasher; patent; jet0 引言洗碗机作为一种便捷、省力的家用电器，受到越来越多用户的喜爱。

洗碗机喷水转动臂专利分析摘要：通常洗碗机是按其不同的洗涤形式来分类，按工作方式主要分喷射式和超声式。

本文对洗碗机喷水转动臂技术领域的专利申请进行分析研究，对发展现状进行分析，对发展趋势进行预测。

关键词：洗碗机；喷水转动臂；专利技术洗碗机在中国起步比较晚，其发展的时间比较短。

在上世纪八十年代国内洗碗机市场曾有过短暂的兴盛，但是当时居民生活水平不高，一台洗碗机需要一千多元，这种价格在当时无疑是让人望而生畏，因而导致许多产品不能卖出去，致使生产厂家陆续停产倒闭。

到了 1995年的时候，国内又一次开启了洗碗机购买狂潮。

与此同时，陆续有商家通过技术引进及合资等途径大批量生产洗碗机[1-2]。

1喷射洗碗机特点1.1结构特点喷射式洗碗机主要由箱体、喷臂、过滤网、水箱、加热器、水槽、内水管、餐具提篮、进水阀、洗涤泵和排水泵等部件组成[3-4]。

其主要清洗过程为：加热器对水快速加热，通过洗涤泵对水加压，当水达到一定的温度（约55℃～60℃）时，辅以洗涤剂经喷臂的喷水孔喷出，喷臂受喷水的反作用力而回转，不断将水喷射到餐具上，从而降低油脂的粘度和附着力，进而将污物喷洗干净。

水会流经过滤网不断循环清洗和冲刷，清洗结束后，由排水泵把污水排出洗碗机，固体废渣残留在过滤网上；最后通过加热来烘干餐具，同时达到高温消毒的作用。

此类洗碗机结构简单，洗涤效果较好，售价较低，便于维修，适合一般家庭使用，且市场上最为常见。

1.2清洁特点（1）机械作用，喷射式洗碗机在洗涤泵的驱动下，洗涤液呈喷射状态对餐具表面进行直接冲刷，洗涤液喷射至餐具及洗碗机内胆后反弹对餐具进行间接冲刷，喷射后回流洗的洗涤液对餐具表面也有清洗作用。

此类洗碗机清洁效果与喷臂喷出的洗涤液的压力、角度及速度有关。

（2）化学作用，通过含有离子交换树脂的软水器，有效去除影响皂化反应的钙、镁离子，改善水质，使洗涤剂充分发挥作用。

洗涤过程加入的洗涤剂与餐具中油脂起良好的碱性皂化反映，使油污脱离餐具。

洗碗机旋转喷臂专利技术综述摘要：本文从申请趋势、技术区域分布、重要申请人、重点技术分支等多个维度对洗碗机旋转喷臂技术的全球专利申请进行数据统计和分析。

并重点针对提升清洗覆盖面积，以及提升结构稳定性等主要技术分支的技术发展趋势、重要专利技术等方面进行了研究。

通过分析判断出中国洗碗机旋转喷臂技术以及中国创新主体的行业地位，同时预期未来洗碗机旋转喷臂技术的发展方向。

关键词：洗碗机、旋转喷臂、专利分析一、概述洗碗机一般按洗涤形式的不同进行分类，可分为喷臂式洗碗机、叶轮式洗碗机等，其中喷臂式洗碗机在市场中占据主导地位，其通过内部喷臂的旋转喷淋，对餐具进行喷射，同时结合水的反射、溅洒和流淌等作用，完成对餐具的清洗[1]。

喷臂通常安装在机座上，喷臂内部为流水管道，喷臂上有数个互成一定角度的喷水孔，在水被清洗泵加压后从喷水孔中喷出时，水的反冲使喷臂绕空心轴转动[2]。

本文主要针对洗碗机中的旋转喷臂相关的专利申请进行分析研究。

二、专利申请总体情况以实现的技术效果对洗碗机旋转喷臂进行技术分解，将洗碗机旋转喷臂分解为三个主要的一级分支：提升清洗效果、提升结构效果和节约能源三个方面，为了保证所有专利都能够被分类，设置了一个其他的技术分支。

在三个一级技术分支下分别设置二级技术分支，提升清洗效果的一级分支下包括提升清洗覆盖面积、提升喷射水流稳定性和提升喷射水流冲击力三个二级技术分支，提升结构效果的一级分支下包括提升结构稳定性、简化结构、方便拆装三个二级技术分支，在节约能源的一级分支下包括省水和省电两个二级技术分支。

通过检索，截止2019年7月31日，全球公开的洗碗机旋转喷臂相关专利申请1233项。

以下通过对专利数据进行分析得出相关结论。

1、申请趋势通过分析申请趋势可知，洗碗机旋转喷臂经历了三个阶段：（1）技术萌芽期（1996年前）：1996年前，洗碗机旋转喷臂的全球申请量单年未超过20项，由于受到生活水平的限制，洗碗机在中国市场发展缓慢，全球主要市场集中于欧美国家，此时专利申请国主要为欧美国家，中国申请量微乎其微。

家用洗碗机喷射装置的专利分析
梁丽;李旭
【期刊名称】《军民两用技术与产品》
【年(卷),期】2018(000)020
【摘要】喷射装置是喷射式洗碗机中的关键结构之一,是家用洗碗机向着洗碗效率更高、成本更低的方向发展的关键.本文对家用洗碗机喷射装置在1904年至2016年度专利申请进行了统计,分析了该领域专利的申请量年度分布、区域分布、申请
人分布.
【总页数】1页(P100)
【作者】梁丽;李旭
【作者单位】国家知识产权局专利局专利审查协作天津中心光电技术发明审查部,
天津 300300;展讯通信(天津)有限公司,天津 300300
【正文语种】中文
【相关文献】
1.除菌洗碗机:将厨房健康进行到底——中国家用电器研究院发布家用洗碗机“除
菌标兵” [J], 华楠楠
2.中国家用电器研究院技术规范JDYB 002-2012《家用洗碗机除菌性能测试方法》[J],
3.6A洗碗机出炉掀起厨房新革命——2011家用洗碗机“6A之星”发布会 [J],
张丽
4.欧盟ErP家用洗衣机、家用洗碗机实施措施正式公布 [J],
5.欧盟正式公布ErP关于家用洗衣机、家用洗碗机的实施措施 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

洗碗机技术综述摘要：通过对洗碗机领域的国内和全球专利申请进行专利数据统计分析，认识了解洗碗机领域的申请趋势、申请分布、关键申请人分析以及在审查实践中的应用等。

关键词：洗碗机；清洗洗碗机行业专利分析（一）国内申请人分析1.国内年申请量趋势萌芽期（2002年之前）在这一时期，每年全国的专利申请数量只有几十件，此时是洗碗机技术摸索阶段。

从1985年我国专利制度正式颁布，直至2000年我国加入世贸组织之前，国内洗碗机产业已基本形成，相关专利技术研发开始起步，在此期间专利总体发展趋势仍然较为缓慢，洗碗机产业相关技术仍处于理论研究和产品初试阶段，专利数量不多，且没有明显的上升趋势。

平稳增长期（2002-2005年）在这一时期，专利申请量平稳增长，年申请量已经达到了百件以上，洗碗机技术在这段时期已经逐渐形成。

从2001年我国正式加入世贸组织直至2005年，国内洗碗机产业专利技术研发经历了一个平稳发展阶段，专利数量也逐年增多，并呈现了明显的上升趋势。

快速增长期（2006-2016）在这一时期，洗碗机技术进入快速增长阶段，这一时期的专利申请量最高年增长率激增。

从2006年开始，国内洗碗机产业迎来了发展的高峰，相关专利数量开始急速增长。

2.申请量排名截止2016年，洗碗机的申请总量为3907件，通过图3可以看出申请量的比重比较大的为公司，个人申请人占的比重很小，因此洗碗机领域的申请是由具有更多资源、技术和人力的公司占据主要比例，从图中可以看出，美的集团占据国内申请量市场的最大份额，由此可以看出，美的集团是洗碗机产业的龙头企业，也具有较强的专利保护意识。

其次，海尔、格兰仕、格力等公司也具有较大申请量，但上述公司与美的集团的申请量相比，差距仍然较大。

3.专利申请人分布状况分析就该领域专利申请的主体看，申请主体为企业。

如图5所示，该领域中国专利申请的主要来源为企业，大专院校、科研单位和机关团体占了很少的比重。

可见企业申请在中国的申请量占了最大的比重，也说明洗碗机领域的商业化程度很高。
