烟气脱硝技术改造工程 TC7035B-16 型塔吊基础计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)《TC7035B-16塔式起重机说明书》一. 参数信息塔吊型号: TC7035B-16塔机自重标准值:Fk1=1325kN起重荷载标准值:Fqk=160.00kN塔吊最大起重力矩:M=3840.00kN.m塔吊计算高度: H=61m塔身宽度: B=2.20m非工作状态下塔身弯矩:M1=-6122kN.m桩混凝土等级: C35承台混凝土等级:C35保护层厚度: 40mm矩形承台边长: 5.0m承台厚度: Hc=1.60m承台箍筋间距: S=200mm承台钢筋级别: HRB335承台顶面埋深: D=0.800m桩直径: d=0.800m桩间距: a=3.500m桩钢筋级别: HRB335桩入土深度: 20.00m计算简图如下：二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=1325kN2) 基础以及覆土自重标准值G k=5×5×(1.60×25+1.5×17)=1637.5kN承台受浮力：F lk=5×5×0.30×10=75kN3) 起重荷载标准值F qk=400kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.39×0.2=0.69kN/m2=1.2×0.69×0.35×2.2=0.64kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.64×61.00=38.87kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×38.87×61.00=1185.41kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.63×1.95×1.39×0.35=1.24kN/m2=1.2×1.24×0.35×2.20=1.14kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=1.14×61.00=69.73kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×69.73×61.00=2126.65kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=-6122+0.9×(3840+1185.41)=-1599.13kN.m非工作状态下，标准组合的倾覆力矩标准值M k=-6122+2126.65=-3995.35kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(1325+1637.50)/4=740.63kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(1325+1637.5)/4+(-3995.35+69.73×1.60)/4.95=-44.14kNQ kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(1325+1637.5-75)/4-(-3995.35+69.73×1.60)/4.95=1506.64kN 工作状态下：Q k=(F k+G k+F qk)/n=(1325+1637.50+400)/4=840.63kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(1325+1637.5+400)/4+(-1599.13+38.87×1.60)/4.95=530.07kNQ kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(1325+1637.5+400-75)/4-(-1599.13+38.87×1.60)/4.95=1132.43kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(1325+400)/4+1.35×(-1599.13+38.87×1.60)/4.95=162.94kN 非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×1325/4+1.35×(-3995.35+69.73×1.60)/4.95=-612.24kN 2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。

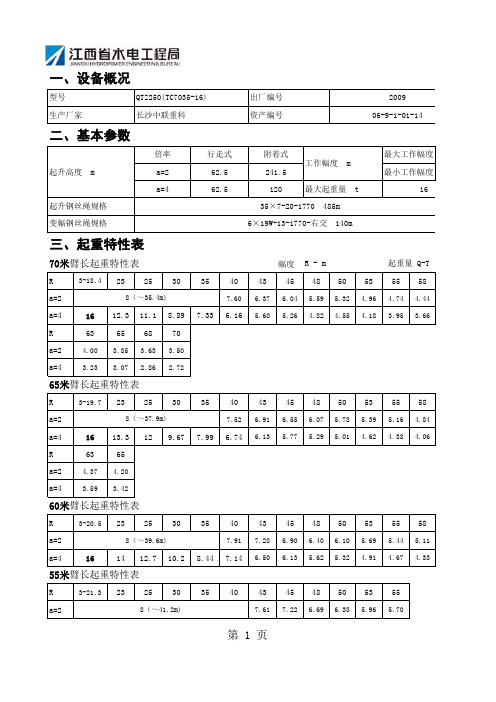

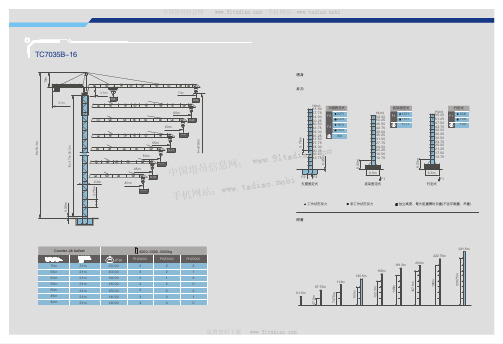

幅度R 3-18.4232530354043454850535558a=27.606.37 6.04 5.59 5.32 4.96 4.74 4.44a=41612.311.18.897.33 6.165.605.264.824.554.183.953.66R 63656870a=2 4.00 3.85 3.63 3.50a=43.23 3.072.862.72R 3-19.7232530354043454850535558a=27.526.91 6.55 6.07 5.78 5.39 5.16 4.84a=41613.3129.677.99 6.746.135.775.295.014.624.384.06R 6365a=2 4.37 4.20a=43.59 3.42R 3-20.5232530354043454850535558a=27.917.28 6.90 6.40 6.10 5.69 5.44 5.11a=4161412.710.28.447.146.506.135.625.324.914.674.33R 3-21.32325303540434548505355a=27.617.226.696.385.965.706×19W-13-1770-右交 140m55米臂长起重特性表120工作幅度 m一、设备概况二、基本参数三、起重特性表70米臂长起重特性表型号附着式241.535×7-20-1770 485m 生产厂家长沙中联重科资产编号QTZ250(TC7035-16)最大起重量 t200906-9-1-01-14最大工作幅度最小工作幅度出厂编号起升钢丝绳规格65米臂长起重特性表60米臂长起重特性表8（～35.4m)8（～37.9m)8（～39.6m)8（～41.2m)变幅钢丝绳规格起重量 Q-TR - m 16起升高度 m倍率a=2a=4行走式62.562.5第 1 页a=41614.613.310.78.857.49 6.83 6.44 5.92 5.60 5.18 4.92R 3-22.2232530354043454850a=27.987.577.03 6.70a=41615.413.911.29.317.897.206.806.255.92R 3-23.723253035404345a=2a=4161615.112.210.18.67.867.42R 3-24m2325303540a=2a=4161615.312.310.38.72泵站架体50Kg回转总成（Kg)回转塔身(2810)+司机室(560)+下支座有回转支承（8158）=11528爬升架185Kg7950Kg(高9.65m)行走式钢轨行走压重起重臂总成（Kg)行走基础节(Kg)2460Kg,尺寸2*2*3.7540米臂长起重特性表行走总成整梁（2580）半梁（1270*2）行构（0.9*4）电缆卷筒(750)18.75长21m重10800kg50米臂长起重特性表45米臂长起重特性表标准节（采用片式结构拼接，节与节8根采用销轴连接）标准节(Kg)2440Kg,尺寸2*2*3.7547.526.2526.25平衡臂总成（Kg)22.522.5*32000+3000*2+4000*3附着(安装建筑外中到边5m逐层加高m)2000+4000*34×5250+16×5900=115400平衡重(先装塔身方向一块)70m（Kg)2000*2+3000*2+4000*360m（Kg)2000*2+3000+4000*355m(Kg)3000*2+4000*365m（Kg)70m，共9节65m，减第8节60m，去掉8、9节50m,去掉4、7、8、9节55,去掉7、8、9节40m（Kg)4000*350m(Kg)2000*2+4000*345m(Kg)40m去掉3、4、7、8、9节45m去掉3、7、8、9节8（～42.9m)8项目参数项目参数四、塔机主要配套构件及参数8（～45m)第 2 页塔顶（Kg)3177（高9.765m)行走式总功率95KW行走式路基承受200～250KN/m2固定式基础根据地质设计（标准0.164MPa：尺寸7*7*1.6）第 3 页702.76T604.263.48604.643.86604.904.12第 4 页14820144201402013620127201192011300560)+上、支承（8158）=1152865m)2）行走机缆卷筒(750)15400第 5 页MPa：C35,第 6 页。

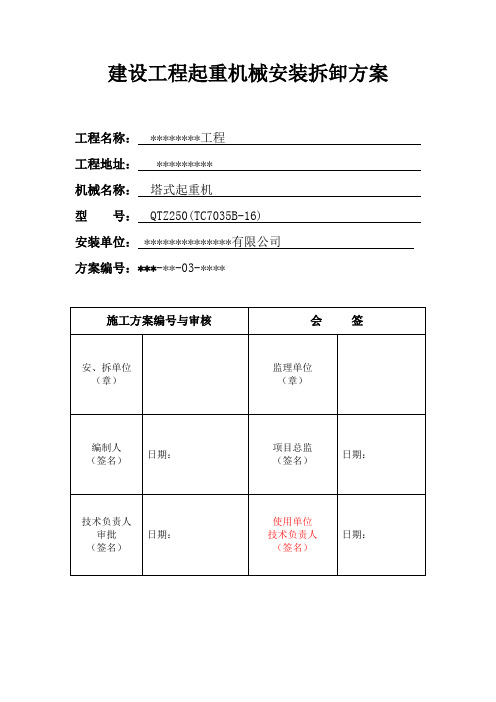

建设工程起重机械安装拆卸方案工程名称： ********工程工程地址： ********* 机械名称：塔式起重机型号： QTZ250(TC7035B-16)安装单位： **************有限公司方案编号：***-**-03-****目录一、编制依据二、选用设备性能特点能数及工程概况三、安装方式及要求四、安装前的准备工作五、安装总则六、安装步骤七、专项防护措施八、顶升步骤九、附着装置十、拆卸方案十一、安全注意事项十二、劳动保护装置十三、职业/环境十四、应急救援措施和救援方案一、编制依据本（固定）自升式塔式起重机施工方案是依据该塔机生产厂家《安装使用说明书》等技术文件及国家有关安全技术标准规程进行编制。
为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案扫许。
本方案未列内容或与国标相矛盾，应遵循参照国家有关技术标准，按规定执行。
根据本工程的特点及实际情况，本工程计划搭设1台塔吊TC7035型，主要运输机械）。
本工程用的中联塔式起重机是按照国家和行业标准，参照相应的国际标准设计、制造的一种上回转水平臂自升塔式起重机，该机具有以下特点：1)性能参数先进、起升高度高、工作幅度大、作业空间广、使用效率高。
2)机造型美观、钢结构轻巧、选材精良并经整型喷漆、防锈等处理；标准节采用胎具组焊和切削加工。
起重臂变截面，自重轻、风阻小：塔顶为前倾式，受力简单，采用销轴和高强度螺栓连接，装拆方便，司机室视野开阔，司机座可根据人体需要自动调节，操作舒适。
3)工作机械转动路线简捷、结构紧凑、体积小、工作可靠。
起升机构采用三速电机，行星传动，能实现带载换挡调整；回转机构哭用两套回转机构，运行平衡。
使用一只回转限位器，以防电缆扭断；小车变幅机构由涡流调速力矩电机驱动，采用电子控制涡流调速系统，调速平衡可靠，行走机构采用涡杆减速器，液力偶合器传动，传动平衡，制动惯性小。
4)电控系统采用国际通用型式，自动代程度高，操作方便。
塔机塔式起重机的构造主要结构塔式起重机的构造（主要机构）一、主要机构1、基础承台基础承台塔机承台一般存有三种形式⑴、板式和十字形基础：A、它们主要要进行基础地基承载力验算：B、地基稳定性验算（基础边离基坑边＞2.0m；基础底离基坑底≮1.0m；f ak≥130KN/m2C、地基变形计算（基础附近有堆载、地基持力层下有软土层）D、和基础配筋计算。
⑵、桩基承台式混凝土管桩、灌注桩基础：它们主要要进行桩端承载力验算、桩身承载力验算、桩抗拔力验算和基础承台抗弯、抗剪、抗冲切计算及配筋计算。
⑶、组合式格构钢柱基础：除上述桩基础验算外还要进行单根钢柱（按轴心受压构件）和整体格构钢柱（按压弯构件）验算塔式起重机的基础应按照其安装使用说明书所规定的要求进行设计和施工。
施工（总承包）单位应根据地质勘察报告确认施工现场的地基承载能力。
当施工现场无法满足塔式起重机安装使用说明书对基础的要求时，可自行设计基础，常用的基础型式包括：⑴、板式和十字形基础；⑵、桩基承台式(混凝土管桩、灌注桩)混凝土基础；⑶、组合式基础。
㈠、板式基础设计计算应符合下列规定：⑴、应进行抗倾覆稳定性和地基承载力验算（图1）：图1 塔机承载力图⑵、整体抗倾覆稳定性应按下式计算：1、矩形基础地基承载力计算应符合下列公式要求：1）、当轴心荷载作用时2）、当偏心荷载作用时,除符合上式要求外，还应符合下式要求：2、矩形基础底面的压力可按下列公式计算：1）、当轴心荷载作用时2）、当偏心荷载作用时应符合下式要求3）、当偏心矩时3、偏心矩应按下式计算，并符合要求[pB] —地面许用压应力，由实地勘探和基础处理情况确定，一般取[pB]=2×105～3×105Pa⑷、基础底板的配筋，应按抗弯计算确定；计算公式与配筋构造参见现行国家标准《混凝土结构设计规范》GB50010的相关规定。
㈡、桩基承台式混凝土基础的设计计算应符合下列规定：⑴、应对桩基单桩竖向抗压和抗拔承载力、桩身混凝土强度，承台的抗弯、抗剪、抗冲切按现行国家标准《建筑桩基技术规范》JGJ94的规定进行验算（图3.2.4）：图3 塔式起重机方形承台桩基础1——桩基础； 2——桩基承台； 3——塔式起重机塔身桩基单桩竖向承载力计算应符合下式：式中：Qk——荷载效应标准组合下，基桩的平均竖向力；Qkmax——荷载效应标准组合下，桩顶最大竖向力；Ra——单桩竖向承载力特征值；⑵、桩基单桩的抗拔极限承载力与桩身混凝土强度应按现行行业标准《建筑桩基技术规范》JGJ94的相关规定进行计算。

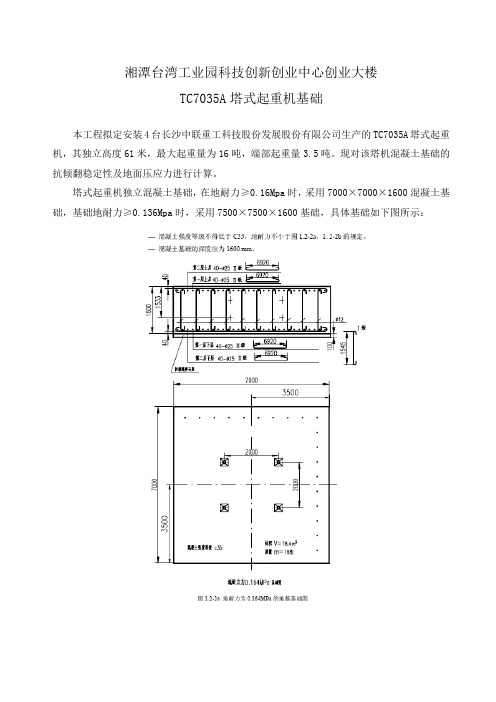

湘潭台湾工业园科技创新创业中心创业大楼TC7035A塔式起重机基础本工程拟定安装4台长沙中联重工科技股份发展股份有限公司生产的TC7035A塔式起重机，其独立高度61米，最大起重量为16吨，端部起重量3.5吨。
现对该塔机混凝土基础的抗倾翻稳定性及地面压应力进行计算。
塔式起重机独立混凝土基础，在地耐力≥0.16Mpa时，采用7000×7000×1600混凝土基础，基础地耐力≥0.136Mpa时，采用7500×7500×1600基础，具体基础如下图所示：该场地工程地质条件为：1、杂填土、2耕土、3粉质粘土、4、圆砾、5粉质粘土、6强风化砾岩、7中风化砾岩。
详细见湘潭台湾工业园科技创新创业中心创业大楼岩土工程勘测报告。
该岩土工程评价：⑴、杂填土：结构松散，工程性质差，未经工程处理，不可作为拟建建筑物基础持力层。
⑵、耕土：结构松散，工程性质差，不可作为拟建建筑物基础持力层。
⑶、粉质粘土：分布较广泛，厚度较大。
其主要物理力学性质指标平均值为：天然孔隙比e=0.671，压缩系数a1-2=0.183Mpa，呈硬塑至坚硬状态，标准贯入锤击数范围值15-19，平均值17.7击。
此层粉质粘土工程性质较好，无软弱下卧层分布，可作为拟建建筑物基础持力层。
⑷、圆砾：重型触探实测锤击数范围值14-30击，平均值22.6击，此层工程性质较好，分布不连续，厚度变化较大，可作为拟建建筑物基础持力层。
⑸、分枝粘土：分布较广泛，厚度较大，主要物理理学性质指标平均值为：天然空隙比e=0.615,压缩系数a1-2=0.212Mpa，呈硬塑状态，标准贯入锤击数范围值13-15，平均值14.1击。
此层粉质粘土工程性质一般，遇水容易膨胀软化，无软弱下卧层分布，可作为拟建低载荷浅建筑物浅基础持力层与桩基础持力层。
⑹、强风化砾岩：已风化为角砺状，重型触探实测锤击数范围值15-34击，平均值24.1击，此层工程性质较好，从勘察结果表明其厚度变化较大，可作为拟建建筑桩基础持力层。
TC7035-16固定预埋支腿基础图
