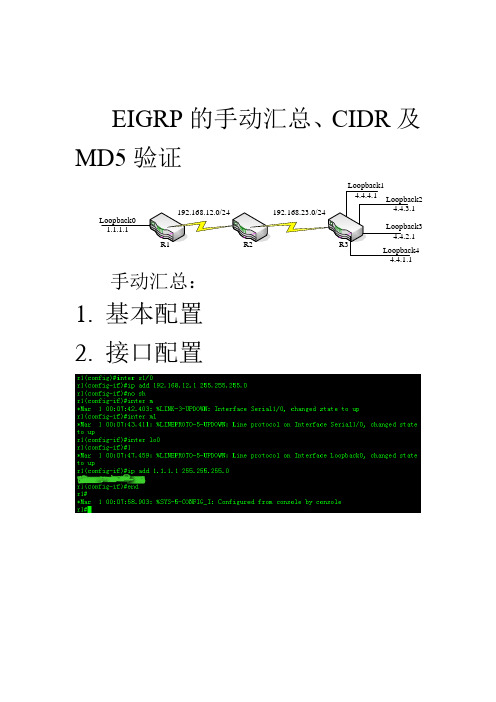

EIGRP的手动汇总、CIDR及MD5验证
手动汇总：
1.基本配置
2.接口配置
3.测试直连
4.运行EIGRP
5.查看路由表
6.为减少路由条目，在R3上运
行手动汇总
7.再查看路由条目
8．Ping测试
8. 实验完成！
EIGRP 支持CIDR
在上面实验基础上，修改环回口IP 1.
修改
IP
2. 删除手动汇总，并重新宣告IP
3.查看路由表
4.在R3上配置CIDR
5.再查看路由表
6.ping测试
7.实验完！
结论：在EIGRP的环境下，能够支持CIDR的汇总。
MD5验证
要求一：R1验证，R2不验证1.接口
1.ping测试
2.运行EIGRP
3.查看路表
4.进行验证
（当一边声明验证，一边不声明验证时，它们之间的邻居关系down）
要求二：R1验证
KEY 1
Key-string cisco
R2验证
KEY 2
Key-string cisco
1.在上面实验的基础上，配置
R2
2.debug查看
（验证失败！）
结论：在EIGRP的环境下，验证双方的key-id好必须一样。
要求三：R1
key chain 10
key 100
key-string cisco
R2
key chain 20
key 100
key-string cisco 1.R1验证
（这时链路down）2.R2验证
3.再查看路由表
（双方验证成功！）
结论：在EIGRP验证中，验证与key-chain的ID号无关。
EIGRP 协议是一个内部网关协议，高级距离矢量协议，组播地址224.0.0.101、eigrp 是一个高级的距离矢量协议2、eigrp 具有高速的收敛特性3、支持路由汇总和路由聚合4、eigrp 支持触发式增量更新5、eigrp 可以支持多种网络层协议，可以开启多个eigrp 进程支持不同的3 层被动路由协议。
6、eigrp 发送报文以组播和单播形式发送组播地址224.0.0.107、eigrp 支持手工汇总8、eigrp 保证100%无环路9、eigrp 无论在广域网还是在局域网部署eigrp 配置都比较简单10、eigrp 支持非等价的负载均衡Eigrp 头部的字段用来描述这个 eigrp 报文是个什么报文在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文。
所有的 IGP 协议中 IP 包头的 TTL 字段都为 1：当端口大于 1.544mbit/s 的发送频率为 5s 一次，小于 1.544mbit/s的我 60s 一次，连续的 3 次 hello 时间都没有收到 hello 包就判定邻居挂掉了。
默认情况下 hello 报文以组播形式发送。
在不支持组播的二层环境中如帧中继环 境中，需要手动修改指定单播地址 neighbor 1.1.1.1 255.255.255.0eigrp 的报文能够被可靠的发送，所以 eigrp 定义了可靠的传输机制， 内部定义的 确认机制，但并非所有的 eigrp 报文都需要确认， update ，query ，和 reply 需要 回复 ack ，如果没有回复则重传，重传次数为 16 次。
在 hello 报文的载荷字段中，有一个 ack 位，在普通情况下为 0，当 ack 位被置为 1 的时候，说明此报文为 acknowledge 报文，当 ack 位被置 1 的时候只能以单播 形式发送。
十二EIGRP的手动汇总EIGRP（Enhanced Interior Gateway Routing Protocol）是一种距离矢量路由协议，它是Cisco开发的一种高级内部网关路由协议。
EIGRP 使用了一些不同于其他路由协议的特性，使其在网络中能够快速收敛，提供高可用性和高性能。
EIGRP的手动汇总是指通过手动配置来优化网络中的路由汇总。
EIGRP的手动汇总可以通过两种方式实现，即手动设置汇总和使用分片技术。
下面将分别介绍这两种方式的实现方法。
一、手动设置汇总手动设置汇总是通过手动配置路由汇总来实现的。
手动设置汇总的原理是将多个路由聚合为一个较长的网络，从而减少路由表项的数量，提高路由的查询和收敛速度。
1.配置汇总路由：首先，我们需要手动配置一个汇总路由，指定需要汇总的网络，以及汇总之后的目标网络。
比如，我们需要汇总10.0.0.0/24和11.0.0.0/24两个网络，可以配置一个汇总路由10.0.0.0/232.配置汇总路由的下一跳：配置完汇总路由之后，我们需要指定汇总路由的下一跳地址，即汇总之后的网络的出口地址。
通常情况下，我们可以使用汇总网络中的其中一台设备的IP地址作为下一跳地址。
3.告知其他路由器：为了让其他路由器知道该汇总路由的存在，我们需要将该汇总路由告知给其他相关的路由器。
这可以通过使用网络协议，如OSPF或BGP，来实现。
二、使用分片技术EIGRP可以通过使用分片技术来实现自动汇总。
EIGRP支持VLSM （Variable Length Subnet Masking）和CIDR（Classless Inter-Domain Routing）技术，可以灵活地进行路由汇总，并自动选择最佳的路径。
1.配置VLSM或CIDR：首先，我们需要在网络中使用VLSM或CIDR技术，将网络划分为更小的子网，以提高网络资源的利用率。
2.配置自动汇总：配置EIGRP自动汇总功能，使其能够自动选择最佳的路径，并进行路由的自动汇总。
Manually Summarizing EIGRP Routes
实验目的：
1、理解EIGRP的自动汇总的缺点。
2、掌握EIGRP的手工自动总结的配置方法。
实验拓扑图：
实验步骤及要求：
1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。
2、配置各台路由器的EIGRP协议,并且不关闭自动总结。
3、在R2上使用ping测试网络路由，会发现R2路由器无法ping通路由器R4所连接的10.1.X.0/24网络子网。
如下所示：
5、查看R2路由器的拓扑数据库：
6、导致R2无法ping路由器R4所连接的10.1.X.0/24的网络主要原因是：R1本身属于主类的边界，其会将本地路由表中的子网向主类网络自动汇总。
而R4也属于主类的界，也会与R1做出相同的动作。
因此R2会从不同的接口，收到相同的汇总路由，即10.0.0.0/8网络路由。
由于R2在比较了两条路由的可行距离后，选择了较小的FD值的路由，即R1通告的10.0.0.0/8汇总路由。
而忽略了另外一个接口收到汇总路由。
其实真正的原因，并不是路由选择出错，而是自动汇总不能做到精确的控制原因导致的。
9、再次使用ping命令确认网络可达性：
11、为了能够有效的减少路由表的大小，还可以通过EIGRP对192.168.X.0/24的C类网络路
14、通过本实验可以看出，虽然EIGRP的自动汇总能够为网络配置带来便捷，但是其依赖于IP子网的规划。
如果遇到糟糕的子网规划，则需要小心使用自动特性。
38、实验完成。
.
5.4EIGRP 命令汇总
表5-1列出了本章涉及的主要命令
表5-1 本章命令汇总
命令作用
show ip eigrp neighbors 查看EIGRP邻居表
show ip eigrp topology 查看EIGRP拓扑结构数据库
show ip eigrp interface 查看运行EIGRP路由协议的接口的状况show ip eigrp traffic 查看EIGRP发送和接收到的数据包的统计
情况
debug eigrp neighbors 查看EIGRP动态建立邻居关系的情况debug eigrp packets 显示发和接收的EIGRP数据包
ip hello-interval eigrp 配置EIGRP的HELLO发送周期
ip hold-time eigrp 配置EIGRP的HELLO hold时间
router eigrp 启动EIGRP路由进程
no auto-summary 关闭自动汇总
ip authentication mode eigrp 配置EIGRP的认证模式
ip authentication key-chain eigrp 在接口上调用钥匙链
variance 配置非等价负载均衡
delay 配置接口下的延迟
bandwidth 配置接口下的带宽
ip summary-address eigrp 手工路由汇总
1 / 1'.。
5.3.2 实验3：EIGRP路由汇总1.实验目的通过本实验可以掌握：①路由汇总的目的；②EIGRP自动汇总；③EIGRP手工汇总；④指向null0路由的含义。
2.实验拓扑本实验拓扑结构图如图5-3所示。
图5-3 EIGRP路由汇总3.实验步骤本实验只给出路由器R4的配置，路由器R1、R2和R3的配置同5.2节实验1完全相同。
默认时EIGRP的自动汇总是开启的，自动汇总只对本地产生的EIGRP路由汇总，可以通过”no auto-summary”命令关闭自动汇总，然后进行手工汇总，R4的配置如下：R4(config)#router eigrp 1R4(config-router)#no auto-summaryR4(config-router)#network 4.4.4.0 255.255.255.0R4(config-router)#network 192.168.34.0R4(config)#interface s0/0/0R4#(config-if)#ip summary-address eigrp 1 4.4.0.0 255.255.252.0//配置EIGRP手工路由汇总4.实验调试①在R4 s0/0/0执行汇总之前，在R3上查看路由表：R4#show ip routeCodes; C - connected，S - static，I - IGRP，R - RIP，M - mobile，B - BGPD - EIGRP，EX - EIGRP external，O - OSPF，IA - OSPF inter areaN1 - OSPF NSSA external type 1，N2 - OSPF NSSA external type 2E1 - OSPF external type 1，E2 - OSPF external type 2，E - EGPi - IS-IS，L1 - IS-IS level-1，L2 - IS-IS level-2，ia - IS-IS inter area* - candidate default，U - per-user static route，o - ODRP - periodic downloaded static routeGateway of last resort is not setD 192.168.12.0/24 ［90/21024000]via 192.168.23.2，00;23;31，Serial0/0/11.0.0.0/24 is subnetted，1 subnetsD 1.0.0.0［90/21152000]via 192.168.23.2，00;00;18，Serial0/0/14.0.0.0/24 is subnetted，4 subnetsD 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0D 4.0.0.0［90/20640000]via 192.168.34.3，00;01;02，Serial0/0/0以上输出表明路由器R3的路由表中有4条明细路由。
关闭EIGRP路由⾃动汇总7-03 EIGRP路由⾃动汇总姓名：张三⽇期：2010-9-7实验名称：EIGRP路由⾃动汇总试验⽬标：◆了解EIGRP协议⾃动汇总功能。
◆在类的边界⾃动汇总。
◆在不连续的⽹络禁⽌⾃动汇总实验环境：任务：◆在以上路由器上配置EIGRP协议。
◆在不连续的地址禁⽤路由汇总步骤：1.在⽹络中配置EIGRP协议1.1在Router5、2、0、1上Router(config)#route eigr 10Router(config-router)#network 172.16.0.01.2在Router4、3上Router(config)#route eigr 10Router(config-router)#network 172.16.0.0Router(config-router)#network 10.0.0.01.3在Router6上Router(config)#route eigr 10Router(config-router)#network 10.0.0.02.查看路由汇总结果2.1在Router6上查看路由Router#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set10.0.0.0/24 is subnetted, 2 subnetsC 10.0.0.0 is directly connected, Serial3/0C 10.0.1.0 is directly connected, Serial2/0D 172.16.0.0/16 [90/20514560] via 10.0.0.1, 00:14:03, Serial3/0[90/20514560] via 10.0.1.2, 00:13:41, Serial2/0 Router#路由器看到到172.16.0.0/16⽹段有两条可⽤路由。
不稳定的环境中：如果确认包没有确认，16次以后自动复位,重新建立邻居关系EIGRP 的邻居发现：1．发送多播包224.0.0.102． B然后发送Update包3． A确认Ack4． A然后在发送Update包，交换路由信息5．然后B确认6. 进入稳定收敛状态检查EIGRP 的连接：RouterA#debug eigrp packetsRouterA#debug ip eigrpEigrp Metric=bandwidth+delayEIGRP 离散的更新算法：选择Successor 和Feasible Successor1．选择无环路花费低的Successor，同时选择FS.2．如果没有FS ，路由表会向邻居查询，然后重新计算Successor3. 成为FS的条件AD<FD(当前运行的)EIGRP 选择Successor:1. 从EIGRP 的Topology 表选择最好的Susscessor2. 然后放到Route 表里面路由3．成为FS的条件AD<FD(当前运行的)配置EIGRP 的协议：1． Router(config)#router Eigrp ASRouter(config-Router)#network network-number [widecard-mask]Router(config)#Passive interface配置默认路由1. Router(config-router)#ip route 默认静态路由检查EIGRP 协议：1． RouterA#show ip protocolsEigrp 最大的跳数为100跳Eigrp 在网络边界能做自动汇总，可以关闭，最大等价负载均衡为6条，默认是4条如果是通过在发布的情况下，EIGRP 的AD 为170.EIGRP 的可选配置：1． EIGRP 的路由汇总EIGRP 汇总的目的减少路由表的大小减少了Update包的数量查询边界2．自动EIGRP 汇总（基于类的网络上）可以对不连续子网有问题，进行汇总可以关掉自动汇总3．手动汇总：关闭自动汇总：Router(config)#no auto-summary可以在任意的路由器的端口上进行配置汇总的路由指向NULL0，如果进来路由在汇总路由不匹配，直接丢给NULL0端口，如果汇总路由里的具体路由全部丢失，汇总路由才会丢失。
