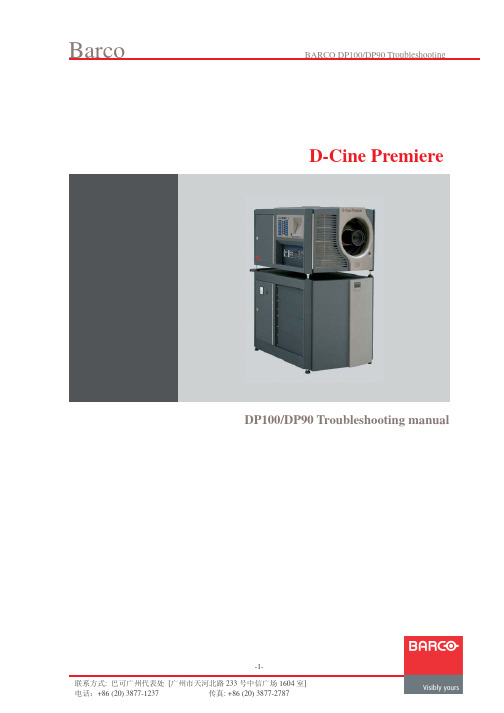

D-Cine PremiereDP100/DP90 Troubleshooting manualBARCO 数字放映机数字放映机常见故障常见故障常见故障现象及现象及现象及简单排除简单排除简单排除、、判断方法一般情况下，可按Barco 数字放映机简单故障处理流程处理（如下图）。
放映机状态指示灯位置（两个）一、指示灯为红色。
一般情况下，放映机状态指示灯将固定显示为红灯时，触摸屏会显示相关错误信息。
根据错误信息，进行相应的处理:1、 Air flow NOK/气流不正常检查排风系统检查步骤：1.1、检查排风系统，风速是否足够（DP100要求>12m/s;DP90要求>8m/s）；1.2、检查排风口的气流开关（如下图）是否消失，如果消失，可以用金属细线牵引并固定在风口的螺丝上。
2、 Liquid flow NOK/液流不正常 检查液流气压检查步骤：2.1、首先检查液流气压是否足够（正常一般在0.5~1.0Pa之间）；2.2、如果补充气压后，仍然显示该错误信息，打开与操作面相对的侧面盖板，可以见到一个液流感应开关（如下图），然后用重物，轻轻敲打该开关，一般可以消除该错误信息。
2.3、如果充气很困难或者根本无法充气，那么需要做冷却液回流 联系BARCO授权服务商或BARCO工程师。
3、 Ambient Temperature/环境温度过高（或显示类似温度过高报警） 检查滤网 检查步骤：3.1、取下虑网，检查是否需要清洁（详见日常维护手册）；液流感应开关3.2、检测排风是否足够；3.3、测量机房温度是否过高（机房环境温度建议在28℃以下）。
4、 Lamp runtime warning/氙灯运行时间报警 更换氙灯/给氙灯运行时间复零检查步骤：4.1、在触摸屏查询氙灯运行时间是否接近甚至超过额定时间；4.2、更换氙灯（参考氙灯更换手册）或给氙灯运行时间复零：Home Projector Lamp info More More Lamp Reset 选择氙灯型号 Next 输入系列号 Finish按“Lamp Reset” 选择氙灯型号 输入系列号并“Finish”结束5、“LPS – no detected”或“LPS – at least one lps no detected” 检查数字头与氙灯电源的通讯连接是否稳固检查步骤：5.1、（DP100）打开氙灯电源防护门，检查绿色插头及水晶头连接是否正常（如下图）：5.2、（DP90），打开氙灯电源接线盖板，检查白色串口接头及数字头之间的连接是否正常（如下图）：氙灯电源上连接头数字头上连接头6、“TI system failed”，TI系统发生失效，图像出现变暗现象。
/ 71CHINA MANAGEMENT INFORMATIONIZATION 2015年2月第18卷第4期中国管理信息化China Management InformationizationFeb.,2015Vol.18,No.4数字电影放映机是目前影院的新宠，但由于数字电影放映机的使用时间短，影院在其维护、调试和保养中还存在一定问题。
下面笔者根据自己的经验对这些问题进行分析总结。
1 数字电影放映机使用过程中存在的问题1.1 氙灯问题数字放映机所需氙灯的功率较大，成本较高。
由于氙灯的亮度较大，长时间使用，亮度衰减速度非常快，导致氙灯的使用寿命较短，在一定程度上降低了影院经济效益。
一般情况下，数字电影放映机上使用的氙灯是6kW，其中标准使用时间为500~700小时，与普通的电影放映机3kW 功率，上千小时的使用寿命相比相差较大。
1.2 光路污染问题数字电影放映机中，大功率氙灯的光路比较复杂，因此，在使用过程中对设备的防尘功能要求较高。
长期使用后，大部分数字放映机的光路中都会覆盖较厚的灰尘，数字头的过滤网上也会被厚厚的尘土覆盖，造成数字电影放映机的光效较低。
对于DP2000来说，它有3个滤尘网，属于一次性使用的，使用寿命为半年，所以要进行定期除尘和更换。
1.3 触屏对位不准确数字电影放映机采用了触摸式屏幕设计，长时间使用容易出现对位不准确的现象，影响放映人员的正常操作。
虽然设计了屏幕校正功能，但由于操作界面为英文，不利于放映人员的校正操作。
2 数字电影放映机维护和保养的主要内容2.1 系统整体维护对于放映机整体来说，首先，要定期检查放映机三脚架处的螺丝是否牢固，防止其出现松动现象；其次，要检查设备的连接线，看其是否存在破损、断裂或者接触不良的现象；最后，要定期清理设备中覆盖的灰尘。
2.2 播放设备的维护和保养定期检查播放设备中的解码卡是否存在损坏或失磁现象；检查各操作按键和开关，进行各项操作的灵活性以及设备菜单的正确性。

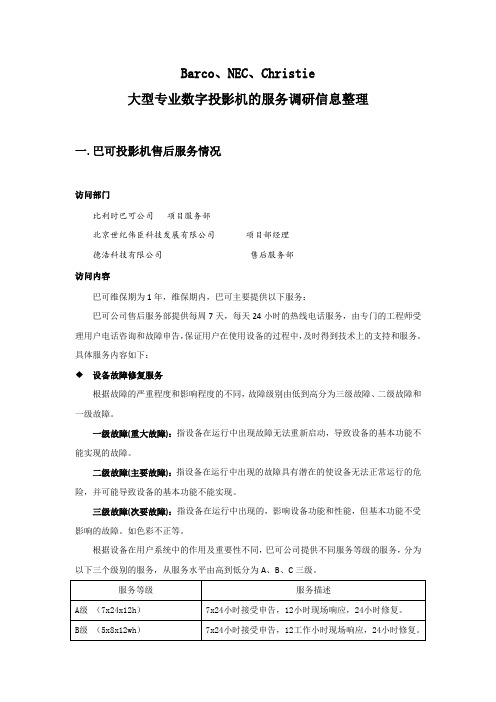

Barco、NEC、Christie大型专业数字投影机的服务调研信息整理一.巴可投影机售后服务情况访问部门比利时巴可公司项目服务部北京世纪伟臣科技发展有限公司项目部经理德浩科技有限公司售后服务部访问内容巴可维保期为1年，维保期内，巴可主要提供以下服务：巴可公司售后服务部提供每周7天，每天24小时的热线电话服务，由专门的工程师受理用户电话咨询和故障申告，保证用户在使用设备的过程中，及时得到技术上的支持和服务。
具体服务内容如下：设备故障修复服务根据故障的严重程度和影响程度的不同，故障级别由低到高分为三级故障、二级故障和一级故障。
一级故障(重大故障)：指设备在运行中出现故障无法重新启动，导致设备的基本功能不能实现的故障。
二级故障(主要故障)：指设备在运行中出现的故障具有潜在的使设备无法正常运行的危险，并可能导致设备的基本功能不能实现。
三级故障(次要故障)：指设备在运行中出现的，影响设备功能和性能，但基本功能不受影响的故障。
如色彩不正等。
根据设备在用户系统中的作用及重要性不同，巴可公司提供不同服务等级的服务，分为以下三个级别的服务，从服务水平由高到低分为A、B、C三级。
不同等级的故障所对应的服务等级如下：◆电话技术支持和现场服务巴可的工程师通过电话和现场服务的方式为用户提供技术支持，协助用户解决设备日常运行中的问题。
巴可设立7×24×365或5×8小时(根据服务等级)的值班响应电话，并安排有经验的工程师接受申告，保证用户获得设备日常维护的技术支持，保证用户关于设备的技术性问题得到及时、有效的解答。
当设备出现故障时，用户通过巴可公司指定的值班响应电话进行报障。
对于通过电话支持不能解决的设备故障，巴可公司将迅速提供现场支持服务，安排经验丰富的技术支持工程师赴现场分析故障原因，制定故障解决方案，并最终排除故障。
◆设备巡检服务巴可公司为用户的投影机设备的运行环境进行定期的现场检查，及时发现设备运行中出现的隐患，做到提前发现问题，及时解决问题，降低设备在运行中出现重大故障的概率。
电影放映设备日常维护保养规程第一章：放映设备概述 (2)1.1 设备组成 (2)1.1.1 放映机 (2)1.1.2 银幕 (2)1.1.3 音响系统 (2)1.1.4 控制系统 (3)1.1.5 辅助设备 (3)1.2 设备功能 (3)1.2.1 图像显示 (3)1.2.2 音频输出 (3)1.2.3 控制协调 (3)1.2.4 环境保护 (3)1.2.5 安全防护 (3)第二章：放映机日常维护 (3)2.1 清洁工作 (3)2.2 零部件检查 (4)2.3 故障排查 (4)第三章：投影仪日常维护 (4)3.1 灯泡更换 (5)3.2 镜头清洁 (5)3.3 信号线检查 (5)第四章：银幕维护 (5)4.1 银幕清洁 (6)4.2 银幕损坏处理 (6)4.3 银幕存储与保养 (6)第五章：音响设备维护 (7)5.1 音响系统检查 (7)5.2 扬声器清洁 (7)5.3 音响线缆检查 (7)第六章：放映室环境维护 (8)6.1 温湿度控制 (8)6.1.1 温度控制 (8)6.1.2 湿度控制 (8)6.2 照明系统维护 (8)6.2.1 灯具更换 (8)6.2.2 照明设备清洁 (8)6.3 安全检查 (9)6.3.1 设备检查 (9)6.3.2 安全隐患排查 (9)第七章：放映设备软件维护 (9)7.1 系统更新 (9)7.2 软件安装与卸载 (9)7.3 网络连接检查 (10)第八章：放映设备故障处理 (10)8.1 常见故障分析 (10)8.2 故障排除方法 (11)8.3 紧急情况处理 (12)第九章：设备保养周期与计划 (12)9.1 设备保养周期 (12)9.2 保养计划制定 (12)9.3 保养记录与跟踪 (13)第十章：设备维护人员培训 (13)10.1 培训内容 (13)10.2 培训方式 (14)10.3 培训效果评估 (14)第十一章：设备维护管理 (15)11.1 维护管理制度 (15)11.2 维护人员职责 (15)11.3 维护工作流程 (15)第十二章：设备维护成本控制 (16)12.1 成本预算 (16)12.2 成本控制措施 (16)12.3 成本分析与优化 (17)第一章：放映设备概述1.1 设备组成放映设备是电影放映过程中不可或缺的核心部分，主要由以下几部分组成：1.1.1 放映机放映机是放映设备中的核心部件，其主要功能是读取电影胶片或数字影片，通过光学系统将图像投射到银幕上。
D-Cine PremiereDP2000/1500 简单故障防范与排除手册BARCO 数字放映机简单故障防范与排除一般情况下，可按Barco 数字放映机简单故障处理流程处理（如下图）。
放映机状态指示灯位置（一个）一、使用条件及要求1.2电源要求1.3安装与维修人身伤害或财产损失警告：为尽量避免由于电击、火灾、能量危害、机械危害与热害、紫外线与红外线能量危害和/或化学危害而遭受人身伤害或财产损失，只能由维修人员来安装和/或修理本设备。
•为避免火灾或电击危险，切勿将本设备浸入水或其他液体中，也不能接触水或其他液体。
•为避免电击危险，切勿私自拆卸本设备；在需要维修时，务必将其交给经过授权和培训的维修人员处理。
•使用非制造商推荐的配件，可能会引起火灾、导致电击或造成人身伤害。
投影机损坏如果不定期更换空气过滤器（应至少每月“清洁”一次投影室），将妨碍投影机内的空气流通，造成设备过热。
过热会导致投影机在运转过程中关闭。
为了确保投影机中保持正常的空气流通，且投影机符合电磁兼容性的要求，务必要在投影机运行时将所有盖板置于恰当的位置。
请确保不会将任何物体溅落或掉入投影机内部。
如果发生这种情况，请马上关闭投影机并切断电源。
请在合格维修人员进行检查之后，再对投影机执行操作。
安装投影机时，必须确保空气可以自由流入进气口，并且从冷却系统出来的热气可以自由排出。
不要将热敏材料放置在排气通道中或灯架上。
替换零部件如果需要使用替换零部件，请确保维修技术人员使用的是Barco 原厂替换零部件或与Barco 原厂零部件特性相同且经批准的替换零部件。
未经批准的替代品可能导致性能和稳定性降低，引起火灾、电击或其它危险。
未经批准的替代品会导致保修失效。
安全检查本投影机的维修或修理工作完成时，请让维修技术人员执行安全检查，以确定投影机的运转状态正常。
可能的爆炸危险请务必牢记以下注意事项：注意: 氙弧灯在高压条件下工作。
操作这种投影灯时，必须极其小心。
巴可R9+投影机原理与维护作者：关战石丛军来源：《中国新通信》2014年第19期【摘要】巴可R9+投影机是基于DLP技术的典型投影机，本文详细介绍了其工作原理和维护注意事项。
【关键词】 DLP投影机原理投影机维护Barco SLM R9+投影机是比利时Barco公司推出的高亮度、全新概念的DLP投影机，具备非凡的视频和数据表现力，是专为固定安装场合专门设计的高级投影机。
它使用全密封高效氙灯，具有灯泡功率衰减曲线接近直线、图像无缝平滑切换、操作菜单直观；模块化的设计等特点。
一、工作原理Barco SLM R9+投影机基于德州TI公司最先进的数字光学处理技术DLP （Digital Light Processing），其核心是一套三片128/0.95″DMDTM芯片的数字光学处理系统。
DLP的全称是Digital Light Processing，中文意思为“数字光学处理技术”， DLP技术是由美国德州仪器的Larry Hornbeck博士1987研发成功的。
DLP投影机的核心元器件DMD，全称为Digital Micromirror Device，中文意思为“数据微镜装置”。
下面介绍DLP投影机的成像原理。
通过图2可以看到，当灯泡发出的光线经过聚透镜和色轮后，被分解为R、G、B三原色投射到DMD芯片上，光线再经过DMD镜片的反射后由投影镜头投影成像。
其核心是色轮和DMD芯片两部分，下面对这两部分进行详细的介绍。
色轮（COLOR WHEEL）在DLP投影机中的作用是色彩的分离和处理。
色轮通过高速旋转将投影机灯泡发出的光线过滤成红、绿、蓝三原色光。
色轮的表面是非常薄的金属层，这层金属层采用的是真空镀膜技术，镀膜的厚度根据红绿蓝三色的光谱波长相对应。
白色光通过金属镀膜层时，所对应的光谱波长的色彩将透过色轮，其它色彩则被阻挡和吸收，从而完成对白色光的分离和过滤。
DMD芯片的作用就是将色轮透过来的三原色光混合在一起，并且通过数据控制转换为彩色图像。
数字电影流动放映设备的维护保养作者：孟伟来源：《青年时代》2017年第16期摘要：目前，数字电影流动放映设备已成为全国农村和部队基层流动放映的主体设备。
由于当前对于数字电影流动放映技术方面的培训工作缺乏足够的经验，放映人员对数字电影流动放映设备的使用与维护缺乏熟练的技能，所以能够对数字流动放映设备进行正确使用，并给予合理维护与保养就显得尤为重要。
为保证放映设备时刻都能处于良好的工作状态，延长其使用寿命，减少放映故障，提高放映质量，充分发挥放映设备的作用，就必须重视数字放映设备的使用与维护。
关键词：数字电影；流动放映设备；维护保养目前我国流动电影放映已全面从胶片式放映转变为了数字式放映，数字流动放映机成为流动电影放映主要设备。
数字电影与胶片电影相比画面更清晰、画质更艳丽、放映成本低廉。
然而近些年，放映中放映设备故障问题越发突出，一旦放映设备出现故障，将直接导致无法进行正常放映，所以探讨放映设备的维护与保养很有必要。
一、数字电影流动放映设备维护中存在的问题1、缺乏专业维护保养人才数字电影流动放映设备比传统胶片流动放映设备更加精密复杂，其维护保养专业性和技术性较强，如管理人员自身不具备较强专业知识和设备维护保养技能，很难保障维护保养有效性，甚至会因维护保养不当对放映设备造成二次伤害，扩大故障，导致设备报废。
从我国数字电影流动放映行业发展现状来看，严重缺乏专业放映设备维护保养人才。
2、缺乏资金数字电影流动放映设备维护保养工作开展中最为突出的问题是缺乏资金支持。
由于数字放映设备属于精密设备，一旦部件损坏，免不了要更换。
但当前我国数字流动放映设备厂家、型号较多，不同厂家生产的配件兼容性较差，在配件更换时多需要使用原厂专用配件，这些专用配件价格都十分昂贵，一些配件价格甚至已经达到了设备价格。
3、维护不及时在电影流动放映中，工作人员对放映设备维护保养的重要性和必要性并没有一个正确认识，没有养成一个良好的设备维护保养习惯，往往在故障发生后才进行维护，很少进行事前维护保养。
Fax
Barco n.v.
To: 各安装有Barco 数字放映就的影院放映经理/主管： From ： Barco 公司客户服务部 （400-88-22726）
Re: 关于Barco 数字放映机预防性维护
尊敬的影院放映经理/主管，您好，
感谢贵影院选择使用Barco 数字放映机，对您一直以来对Barco 的关注和支持表示诚挚的谢意。
最近,BARCO 授权服务工程师到影院做现场服务时，曾多次发现某些影院在数字放映机的日常维护、保养工作上做得不到位，甚至有影院操作人员根本就不清楚日常维护的工作内容。
还发现有些影院数字放映设备已安装运行了多年，很多机器清洁状况非常差，灰尘已将进出风口堵住、或污染了光路，空气滤网也没换过，这是引起故障的直接原因之一。
下图是我们从某影院拍下的滤网，风扇口，光学部件的情况，很明显，滤网长期没有得到清洁或更换，已经不能保证放映机工作时内部空气的正常流通，放映机长期在较高温度下工作，及容易导致放映机内部零部件的永久性失效，另外灰尘/烟尘污染光路，可造成放映机
光亮度输出严重降低，影响放映效果。
空气滤网
在此特别提醒影院平时做好预防性维护工作。
因为，维持良好的运行环境及做好放映机的日常维护保养工作，对减少故障的产生或避免性能降低、保证放映机的正常运行起着至关重要的作用，对影院的票房也有直接关系。
因此，我们再次提出如下几点要求，希望能够向各数字影院操作人员传达，确保影院做好对数字放映机的相关日常维护保养工作。
Barco n.v.
引擎风扇口
镜头内侧
Barco n.v.
光路镜片
1、 定期清洁/更换滤网。
根据环境情况定期（3-4周）检查、清洁放映机的空气滤网，当不能清洁干净时，根据需要订购更换 (一般半年到一年更换一次)，注意安装方向；
2、
液流气压检查及冷却液循环/补充。
定期检查冷却循环的气压，最好保持在
0.5~1.0Pa 之间，当发现不能补充气压时，则需做冷却液环补充工作 (一般半年一次)；
3、 日常放映过程中，经常巡查放映机的状态，当发现有某部件温度过高或报警提示时，则需要及时做相应检查和处理，预防故障的发生；
4、 定期清洁每个风扇进/出风口（建议半年），防止灰尘进入机器内部；
5、 定期检查氙灯的运行时间，切勿超时使用氙灯，检查亮度，调节灯电流，检查氙灯是否有飘弧，若飘弧严重请马上更换。
6、 检查电源线缆和信号线/网线连接是否良好。
7、
清洁镜头，注意装回前盖板时，一定要将镜头口胶皮/布套装好，以防灰尘进入。
另外，针对南方多雨潮湿季节，要做好除湿防护工作。
因为，湿度太大会出现冷凝，如果电路板上出现水滴，或者湿气使已布满灰尘的空气滤网堵塞，会直接导致机器故障隐患，建议在湿度较大的天气（>80%），每天在开机前，先开空调30分钟再启动放映机，或配备加热器/吹风机，对放映机开关电源部分局部先进行烘干处理，再开机。
希望贵影院协助我司向影院相关负责人传达，并采取相应措施，我们相信一定会有所帮助。
您如有任何问题可打Barco 24/7服务电话：400-88-22726, Barco 将为您提供到位的服务。
感谢合作，顺致商祺！
BARCO 公司 客户服务部 2010-5-20。
