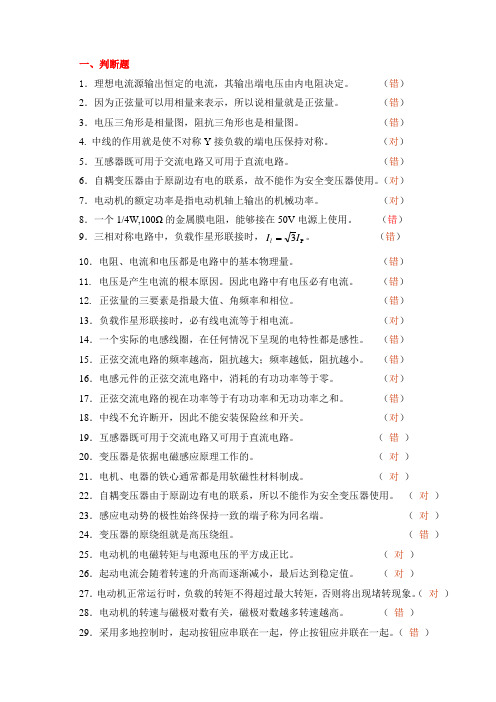

一、判断题1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量。
（错）3．电压三角形是相量图，阻抗三角形也是相量图。
（错）4. 中线的作用就是使不对称Y 接负载的端电压保持对称。
（对）5．互感器既可用于交流电路又可用于直流电路。
（错）6．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。
（对）7．电动机的额定功率是指电动机轴上输出的机械功率。
（对）8．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。
（错）9．三相对称电路中，负载作星形联接时，P 3I I l 。
（错）10．电阻、电流和电压都是电路中的基本物理量。
（错）11. 电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）12. 正弦量的三要素是指最大值、角频率和相位。
（错）13．负载作星形联接时，必有线电流等于相电流。
（对）14．一个实际的电感线圈，在任何情况下呈现的电特性都是感性。
（错）15．正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。
（错）16．电感元件的正弦交流电路中，消耗的有功功率等于零。
（对）17．正弦交流电路的视在功率等于有功功率和无功功率之和。
（错）18．中线不允许断开，因此不能安装保险丝和开关。
（对）19．互感器既可用于交流电路又可用于直流电路。
（ 错 ）20．变压器是依据电磁感应原理工作的。
（ 对 ）21．电机、电器的铁心通常都是用软磁性材料制成。
（ 对 ）22．自耦变压器由于原副边有电的联系，所以不能作为安全变压器使用。
（ 对 ）23．感应电动势的极性始终保持一致的端子称为同名端。
（ 对 ）24．变压器的原绕组就是高压绕组。
（ 错 ）25．电动机的电磁转矩与电源电压的平方成正比。
（ 对 ）26．起动电流会随着转速的升高而逐渐减小，最后达到稳定值。
（ 对 ）27．电动机正常运行时，负载的转矩不得超过最大转矩，否则将出现堵转现象。
中考一轮复习知识点梳理与针对性分层训练第18章《电功率》【知识点1、电能电功】一、电功1．定义：_____通过某段电路所做的功叫电功。
2．实质：电流做功的过程，实际就是_____转化为其他形式的能（消耗_____）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少_____。
二、电能1．用电器工作的过程，实际上就是电流经过用电器时把_____转化为其他形式能的过程。
2．电能用_____来测量，电能的国际单位是_____，生活中常用单位是_____，1 kW·h=_____ J。
3．电能表用前后两次的_____来表示某段时间内用电的度数。
测量较小电功时，用表盘转数读数。
4．电能计算公式：W=_____（适用于所有电路）。
【经典例题考查】1．小刚同学家的电能表上标有“600r/（kW•h）”字样，他用钟表记录了10min内电能表上的转盘转过120r，则他家的用电器在这段时间内消耗的电能是（）A．7.2kW•h B．0.72kW C．0.2kW D．0.2kW•h2．小明将由镍铬合金丝制成的a、b、c三段导体串联接入电路，规格如表所示。
通电相同时间，电流通过a、b、c三段导体所做的功分别为W a、W b、W c，则（）编号材料长度/m 横截面积/mm2a 镍铬合金0.5 0.5b 镍铬合金 1 0.5c 镍铬合金0.5 1A．W b＞W a＞W c B．W a＝W b＝W c C．W a＞W b＞W c D．W c＞W a＞W b3．小莎利用如图所示的实验装置，探究电流做功多少跟什么因素有关。
通过电动机将质量一定的重物提升一段距离来反映电流做功的多少，闭合开关，电动机将重物提升的高度越大，表明电流做的功越多。
电路中的电源两端的电压可调，电压表测量电动机两端的电压，电流表测量通过电动机的电流，现将测得的实验数据记录在如表中。
次数电流表示数I/A 电压表示数U/V 通电时间t/s 重物上升高度h/m1 0.12 4 10 0.062 0.12 4 20 0.123 0.14 6 10 0.094 0.16 10 10 0.17（1）闭合开关后，电动机将重物提升的过程，是将能转化为重物的机械能的过程。
试卷代号 7263松江电视大学电工学（1）期末复习题及参考答案一 判断题（10题20分）1、电路分析中描述的电路都是实际中的应用电路。
（ ）2、电源内部的电流方向总是由电源负极流向电源正极。
（ ）3、大负载是指在一定电压下，向电源吸取电流大的设备。
（ ）4、电压表和功率表都是串接在待测电路中。
（ ） 5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。
（ ） 6、电源短路时输出的电流最大，此时电源输出的功率也最大。
（ ） 7、线路上负载并联得越多，其等效电阻越小，因此取用的电流也越少。
（ ）8、负载上获得最大功率时，电源的利用率最高。
（ ） 9、电路中两点的电位都很高，这两点间的电压也一定很大。
（ ） 10、功率表的电压线圈并联在电路中，电流线圈串联在电路中。
（ ）11、正弦量的三要素是指其最大值、角频率和相位。
（ ） 12、正弦量可以用相量表示，因此可以说，相量等于正弦量。
（ ） 13、正弦交流电路的视在功率等于有功功率和无功功率之和。
（ ） 14、电压三角形、阻抗三角形和功率三角形都是相量图。
（ ） 15、功率表应串接在正弦交流电路中，用来测量电路的视在功率。
（ ） 16、正弦交流电路的频率越高，阻抗就越大；频率越低，阻抗越小。
（ ） 17、单一电感元件的正弦交流电路中，消耗的有功功率比较小。
（ ） 18、阻抗由容性变为感性的过程中，必然经过谐振点。
（ ） 19、在感性负载两端并电容就可提高电路的功率因数。
（ ） 20、电抗和电阻由于概念相同，所以它们的单位也相同。
（ ） 21、三相四线制当负载对称时，可改为三相三线制而对负载无影响。
（ ） 22、三相负载作Y 形连接时，总有P l U U 3=关系成立。
（ ） 23、三相用电器正常工作时，加在各相上的端电压等于电源线电压。
（ ） 24、三相负载做Y 接时，无论负载对称与否，线电流总等于相电流。
（ ） 25、三相电源向电路提供的视在功率为：C C A S S S S ++=。
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共20分）1、电源和负载的本质区别是：电源是把其它形式的能量转换成电能的设备，负载是把电能转换成其它形式能量的设备。
2、对电阻负载而言，当电压一定时，负载电阻越小，则负载越大，通过负载的电流和负载上消耗的功率就越大；反之，负载电阻越大，说明负载越小。
3、实际电路中的元器件，其电特性往往多元而复杂，而理想电路元件的电特性则是单一和确切的。
4、电力系统中构成的强电电路，其特点是大电流、大功率；电子技术中构成的弱电电路的特点则是小电流、小功率。
5、常见的无源电路元件有电阻元件、电感元件和电容元件；常见的有源电路元件是电压源元件和电流源元件。
6、元件上电压和电流关系成正比变化的电路称为线性电路。
此类电路中各支路上的电压和电流均具有叠加性，但电路中的功率不具有叠加性。
7、电流沿电压降低的方向取向称为关联方向，这种方向下计算的功率为正值时，说明元件吸收电能；电流沿电压升高的方向取向称为非关联方向，这种方向下计算的功率为正值时，说明元件供出电能。
8、电源向负载提供最大功率的条件是电源内阻与负载电阻的数值相等，这种情况称为电源与负载相匹配，此时负载上获得的最大功率为U S2/4R S。
9、电压是产生电流的根本原因。
电路中任意两点之间电位的差值等于这两点间电压。
电路中某点到参考点间的电压称为该点的电位，电位具有相对性。
10、线性电阻元件上的电压、电流关系，任意瞬间都受欧姆定律的约束；电路中各支路电流任意时刻均遵循KCL定律；回路上各电压之间的关系则受KVL定律的约束。
这三大定律是电路分析中应牢固掌握的三大基本规律。
二、判断正误：（每小题1分，共10分）1、电路分析中描述的电路都是实际中的应用电路。
（错）2、电源内部的电流方向总是由电源负极流向电源正极。
（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。
（对）4、电压表和功率表都是串接在待测电路中。
一、填空题1．已知图中U1＝2V，U2＝-8V，则U AB＝-10。
2．电路的三种工作状态是通路、断路、短路。
3．有三个6Ω的电阻，若把它们串联，等效电阻是18Ω；若把它们并联，等效电阻2Ω；若两个并联后再与第三个串联，等效电阻是9Ω。
4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表567899初相位为-60o。
I=22A,10 A，17．电感元件是一种储能元件，可将输入的电能转化为磁场能量储存起来。
18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为正序。
19．在正弦交流电路中，电源的频率越高，电感元件的感抗越????大?。
20．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30o，则其瞬时值表达式u=???282.8sin（628t+30o）。
21．正弦量的三要素是最大值或有效值、频率和初相位。
22．对称三相电源是指三个幅值相同、频率相同和相位互差120o的电动势电源。
23．电路有通路、开路和短路三种工作状态。
当电路中电流0R U I S =、端电压U ＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。
24．表征正弦交流电振荡幅度的量是它的最大值；表征正弦交流电随时间变化快慢程度的量是角频率ω；表征正弦交流电起始位置时的量称为它的初相。
25．在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为50Ω，该电路为容性电路。
电路中吸收的有功功率为750W ，吸收的无功功率为1000var 。
i 241．电动机常用的两种降压起动方法是Y-Δ降压起动和自耦补偿器降压起动。
42．转差率是分析异步电动机运行情况的一个重要参数。
转子转速越接近磁场转速，则转差率越小。
对应于最大转矩处的转差率称为临界转差率。
43．降压起动是指利用起动设备将电压适当降低后加到电动机的定子绕组上进行起动，待电动机达到一定的转速后，再使其恢复到额定电压情况下正常运行。
一、选择题1．电位和电压相同之处是( C )。
易A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关 2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )中A ．4：1B ．1：4C ．1：2D ．2：1 3．下图中电流I 为( A )。
中A ．1AB ．2AC ．-1AD ．-2A4．有“220V 、100W ”“220V 、25W ”白炽灯两盏，串联后接入220V 交流电源，其亮度情况是（ B ）。
难A ．100W 灯泡最亮B ．25W 灯泡最亮C ．两只灯泡一样亮D ．两只灯泡一样不亮5．将额定值为220V 、100W 的灯泡接在110V 电路中，其实际功率为（ C ）。
难A ．100WB ．50WC ．25WD ．12.5W 6．正弦电压)sin(ϕω+=t U u m 的波形如图所示，则ϕ=（C ）。
中 A ．-30º B. 0º C. 30º D. 150º7．在三相交流电中，有效值为最大值的（D）。
易A．3倍 B．2倍 C．1/3倍 D．1/2倍8．正弦交流电流的频率为50Hz，有效值是1A，初相角90°，其瞬时值表达式为（B）易。
A．i(t)=sin(314t+90°)A B．i(t)=2sin(314t+90°)A C．i(t)=cos(314t+90°)A D．i(t)=2cos(314t+90°)A 9．用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。
难10．PNP管，CBE B．NPN管，ECB C．NPN管，CBE D．PNP 管，EBC11．工作在放大状态的NPN三极管，其发射结电压U BE和集电结电压U BC应为（A）。
难A．U BE>0，U BC<0 B．U BE>0，U BC>0C．U BE<0，U BC<0 D．U BE<0，U BC>01、有“220V、100W”“220V、25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（B）A、100W灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮D、与并联时亮度一样2、在串联电路中，流过每个阻抗的电流（B）A、可能不相等B、相等C、该支路总电流等于流过每个阻抗的电流之和D 、线性电路相等，非线性电路总电流为流过每个阻抗的电流之和3、V t t u )106sin(5)(︒+=π与A t t i )156cos(3)(︒-=π的相位差是（ C ） A 、25º B 、5º C 、-65º D 、- 25º4、正弦交流电路中电容元件上的伏安关系式中，下列正确的是（ C ） A 、I C =XcUc A B 、 CU t i Cc ω=)( A C 、A t C U t i u m C )2sin()(πϕωω++= D 、 CC I Cj U ω1= V5、在交流电的相量法中，不能称为相量的参数是（ D ）A 、 UB 、IC 、ED 、Z6、纯电感电路中无功功率用来反映电路中（ C ） A 、纯电感不消耗电能的情况 B 、消耗功率的多少 C 、能量交换的规模 D 、无用功的多少7、当流过电感线圈的电流瞬时值为最大值时，线圈两端的瞬时电压值为（ A ）A.零B.最大值C.有效值D.不一定8、已知某电路端电压V t u )30sin(2220︒+=ω，通过电路的电流A t i )40sin(5︒+=ω，u 、i 为关联参考方向，该电路负载是（ A ）A.容性B.感性C.电阻性D.无法确定9、绝缘栅型场效应管的输入电流（ C ）A 、较大；B 、较小；C 、为零；D 、无法判断。
三相正弦交流电练习题一填空题1、对称三相负载作Y接，接在380V的三相四线制电源上，此时负载端的相电压等于倍的线电压，相电流等于倍的线电流，中线电流等于。
2、有一对称三相负载作星形连接，每相阻抗均为22Ω，功率因数为0.8，又测出负载中的电流为10A，那么三相电路的有功功率为，无功功率为。
视在功率为，为感性设备，则等效电阻是，等效电感量。
二判断题（）1、中线的作用就是使不对称Y接负载的端电压保持对称。
（）1、三相电路的有功功率，在任何情况下都可以用功率表进行测量。
（）1、三相负载作三角形连接时，必有线电流等于相电流。
（（）1、三相不对称负载越接近对称，中线上通过的电流就越小。
（）1、中线不允许断开，因此不能安装保险丝和开关，并且中线截面积比火线粗。
三、选择题1、三相对称电路是指（）A、电源对称的电路B、三相负载对称的电路C、三相电源和三相负载均对称的电路2、三相四线制供电线路上，已知做星形连接的三相负载中U相位纯电阻，V相位纯电感，W相位纯电容，通过三相负载的电流均为10A，则中线电流为（）A、30AB、10AC、7.32A3、“220V,100W”“220V,25W”白炽灯两盏，串联后接入220V交流电源，其亮度情况是（）A、100W 灯泡最亮B、25W灯泡最亮C、两只灯泡一样亮四、计算题1、三相交流电动机如图所示，电子绕组星形连接于380LU=V的对称三相电源上，其线电流 2.2LI A=,0.8COS∅=,2、已知对称三相交流电路，每相负载的电阻为8R=Ω,感抗为6LX=Ω。
（1）设电源电压为380LU=V，求负载星形连接时的相电流，相电压和线电流，并画相量图（2）设电源电压为220LU V=，求负载三角形连接时的相电流、相电压和线UVWN电流，并画出相量图（3）设电源电压为380L U =V ，求负载三角形连接时的相电流、相电压和线电流，并画出相量图。
3、已知电路如图所示。
电源电压380L U V =，每相负载的阻抗为10L C R X X ===Ω。
