磷酸三钙的制备与应用研究

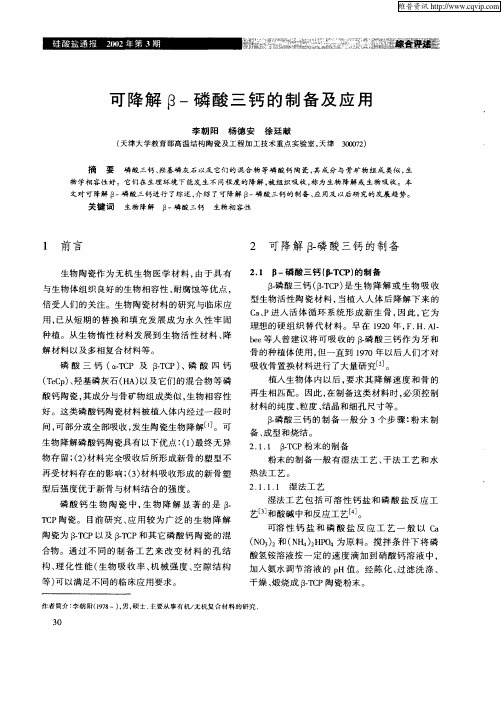

β-TCP 制备方法的研究进展3.4.5..华北理工大学临床医学院 河北唐山 063000摘要：磷酸三钙具有良好的生物活性、生物相容性以及生物降解性是理想的人体骨组织修复和替代材料在生物医学工程学领域一直受到人们的密切关注。

对磷酸三钙制备研究的最新进展进行了综述。

关键词：磷酸三钙、制备磷酸三钙（TCP ）是用于制备口腔颌面外科、整形外科、骨科修复材料的重要原料，具有优良的生物相容性。

磷酸钙的研究是在发现了低温相β-磷酸三钙（β-TCP ）的降解性能和高温相α-磷酸三钙（α-TCP ）的水化性能后才开始广泛进行的。

查阅大量文献及资料，阐述β-TCP 可降解陶瓷的几种制备方法。

1. 2. 制备工艺1.1固相反应法固相反应法通常是将摩尔比2：1的CaHPO 4·2H 2O 与CaCO 3混合，在温度为800~1000℃和时间为10h 下热处理，使其反应生成β-TCP 粉末的过程，主要反应式如式下：2CaHPO 4·2H 2O +CaCO 3→Ca 3(PO4)2+ 5H 2O + CO 2 （1）此种方法制备的β-TCP 粉末结晶度高，但得到的晶粒为微米级，且粉体含有大量未完全反应的CaHPO4和CaCO3分解产生的氧化钙。

张启焕[1]、樊东辉[2]等采用固相反应的方法，在反应温度为 940℃下制备了较纯的β-TCP 材料。

但很难混合均匀，常常反应不充分。

1.2湿式粉碎法湿式粉碎法是对固相反应法的一种改进，将CaHPO4和CaCO3粉体按摩尔比为2：1混合，按重量1:1.5加入蒸馏水，以200转/分的转速球磨20h，于80℃下干燥10h，干燥粉末在850℃下保温2h，随炉冷却。

李世普等[3]应用此方法制备出少量的β-TCP粉末。

湿式粉碎法提高了制粉效率，得到的微粉平均粒径小，颗粒分布均匀，但只能少量制备。

1.3化学沉淀法化学沉淀法是指将氢氧化钙或可溶性钙盐和磷酸盐按一定的比例混合反应，待沉淀反应后析出沉淀物，干燥、煅烧即可得到β-TCP陶瓷粉体。

α-磷酸三钙骨水泥的制备及其力学性能的研究开题报告一、研究背景随着人口老龄化和骨病患者数量的不断增加，人工骨代替手术需求呈现出快速增长的趋势。

而在人工骨和骨水泥材料中，α-磷酸三钙是一种广泛应用的材料。

其具有生物相容性好、可吸收性、骨组织相似性强等优点，已经被广泛用于人工骨和骨水泥材料的制备中。

然而，α-磷酸三钙骨水泥的力学性能和体外降解速率等仍面临一些问题和挑战，需要进一步改进和提高。

因此，对于α-磷酸三钙骨水泥的制备和性能研究具有重要的现实意义和应用价值。

二、研究目的本研究旨在制备一种优异的α-磷酸三钙骨水泥，并对其力学性能进行测试和分析，探究水泥中添加物对力学性能的影响，为α-磷酸三钙骨水泥的应用和改进提供理论基础和实验依据。

三、研究内容和方法1. 制备α-磷酸三钙骨水泥在三钙石和磷酸酸钠反应制备α-磷酸三钙骨水泥的基础上，探究添加物（例如羟基磷灰石、纳米氧化铝等）对水泥力学性能的影响。

制备过程中，考察反应时间、转速、加水量、添加物比例等因素的影响。

2. 样品制备和力学性能测试制备不同配方的α-磷酸三钙骨水泥样品，并对其生物相容性、压缩强度、屈服强度等力学性能进行测试，分析添加物对材料力学性能的影响。

3. 结果分析和讨论对实验结果进行分析和讨论，探讨α-磷酸三钙骨水泥在不同条件下的力学性能、体外降解速率等方面的变化规律，并提出进一步的改进意见和方向。

四、预期成果和意义通过本研究，预期得到一个具有较好力学性能的α-磷酸三钙骨水泥制备工艺和配方，建立其力学性能测试和分析方法，并深入探讨添加物对水泥力学性能的影响机理。

这将为人工骨和骨水泥材料的开发和制备提供重要的实验依据和理论基础，有利于解决相关技术难题和潜在应用需求，推动人工骨和骨水泥材料的进一步发展和应用。

磷酸钙材料的制备及其应用磷酸钙是一种广泛应用于医疗领域的材料，它可以制备成各种形式，如颗粒、薄膜、涂层等，用于骨修复、植入物等方面。

在此，我将介绍磷酸钙材料的制备及其应用方面的知识。

一、简介磷酸钙是一种无机化合物，其分子式为Ca3(PO4)2，是人体中重要的无机成分之一。

磷酸钙可以和人体中的蛋白质相结合形成钙磷酸盐矿物质，构成骨骼组织。

因此，磷酸钙材料广泛应用于人体骨骼修复、牙齿修复、骨植入物、神经再生等医学领域。

二、制备方法磷酸钙材料的制备方法有很多，根据用途和生理学要求的不同，可采用不同的方法制备出具有不同特性的磷酸钙材料。

下面介绍几种传统的制备方法：1. 热压法热压法是指将磷酸钙粉末放置于模具中，施加高压力并加热至高温进行烧结。

该方法制备的磷酸钙材料具有高密度、高结晶度和高生物相容性等优点。

但是，由于制备过程需要高温高压，使得加工容易变形，不易获得良好的形状和尺寸。

2. 溶胶凝胶法溶胶凝胶法是指将磷酸钙前驱体溶解在溶剂中形成胶体，然后将胶体中的水分去除，最后热处理形成磷酸钙材料。

该方法制备的磷酸钙材料具有良好的晶体结构和生物相容性，可以制备成各种形式。

3. 水热法水热法是指将磷酸钙前驱体放置于水中进行加热和压力处理，使得磷酸钙前驱体通过水热反应形成磷酸钙材料。

该方法制备的磷酸钙材料具有高结晶度、良好的形态和尺寸可调性。

三、应用1. 骨修复磷酸钙材料可以作为骨修复材料，可以与人体组织相容，并促进成骨细胞增殖和骨再生。

这种材料被广泛应用于外科手术、创伤手术和牙科修复。

2. 植入物人工髋关节等高负荷植入物的使用，需要高性能、高生物相容性和可调控性，而磷酸钙材料具备这些特性。

因此，磷酸钙材料可作为医用植入物用于人体各个部位的修复。

3. 神经再生近年来，磷酸钙材料在神经再生领域上逐渐被重视。

磷酸钙材料可以培养神经细胞，并具有生物降解性和生物相容性，因此可以作为神经细胞培养和修复的材料。

四、结论磷酸钙材料作为一种生物相容性强、成本低、可再生性好的材料，被广泛应用于骨修复、植入物、神经再生等领域。

磷酸三钙生产工艺流程
磷酸三钙（Ca3(PO4)2）是一种常见的无机化合物，广泛应用于肥料、生物医药和建筑材料等领域。

下面是磷酸三钙的生产工艺流程简介。

1. 原料准备
磷酸三钙的主要原料包括磷矿、石灰石和硫酸。

首先对磷矿进行破碎、研磨，以得到所需的磷酸盐矿石。

然后将石灰石石料破碎、研磨，并与磷酸盐矿石按一定配比混合。

硫酸则作为反应剂，用于与磷酸盐矿石反应产生磷酸。

2. 反应过程
将混合好的磷酸盐矿石和石灰石放入反应釜中，加入适量的硫酸，开始反应。

在反应过程中，磷酸和石灰石发生化学反应生成磷酸钙（Ca(H2PO4)2）。

该反应需要控制反应温度、反应时间等参数，以确保反应效果。

3. 过滤和分离
反应结束后，将反应液进行过滤，以将固体颗粒和液相分离。

过滤得到的固体即为磷酸三钙产品。

4. 干燥和粉碎
过滤得到的磷酸三钙产品需要进行干燥处理，以去除水分和其他杂质。

通常采用高温烘干的方法，将湿润的产物置于烘箱或旋转干燥机中，使其水分含量降至一定标准。

然后将干燥后的产物进行粉碎研磨，以得到所需的细粉状产品。

5. 包装和检验
最后，将粉碎好的磷酸三钙产品进行包装，通常采用纸袋、塑料袋或大包装等形式。

在包装过程中，需要对产品进行质量检验，例如检测颗粒度、含水量、营养成分等指标，以确保产品质量符合标准。

总结而言，磷酸三钙的生产工艺包括原料准备、反应过程、过滤和分离、干燥和粉碎，以及包装和检验等步骤。

每个步骤都需要严格控制反应条件和质量指标，以确保最终产品的质量和性能。

羟基磷灰石／β－磷酸三钙／海藻酸钠复合多孔支架的制备与研究摘要本文讨论了羟基磷灰石/β-磷酸三钙/海藻酸钠（HAP/β-TCP/AG）多孔支架的制备,并通过电子显微镜观察了其微观结构、研究其干细胞亲和性和生物相容性。

研究表明：该多孔支架具有三维连通网状结构，干细胞在支架上黏附、生长良好，具有良好的干细胞亲和性和生物相容性。

关键词羟基磷灰石，β-磷酸三钙，海藻酸钠，多孔支架1引言组织工程学是应用细胞生物学和工程学的原理，研究开发修复、改善损伤组织和功能的生物替代物的一门科学[1]。

组织工程的核心是建立由细胞和载体构成的三维空间复合体。

这种三维空间结构，为细胞提供获取营养、气体交换、排泄废物和生长代谢的场所，也是形成新的具有形态和功能的组织、器官的物质基础。

因此，多孔支架材料的研究就成为组织工程研究的重要内容之一。

多孔羟基磷灰石（hydroxy-apatite 简称HAP）具有与骨组织相似的化学成分和理化性质、良好的生物相容性和骨传导性，作骨置换和修复材料具有很好的应用前景。

但其用于骨组织置换还存在很多不足，例如在体内的降解速率较慢、骨诱导作用弱、脆性大等，从而使其应用受到一定的限制；β-磷酸三钙（β-TCP）具有优异的生物降解性，植入体内能逐渐降解，并被新生骨取代；海藻酸钠（AG）作为组织工程的载体，有很好的生物医学性质,承载细胞量大、细胞的生存状态接近于体内状态，有利于细胞基质分泌和浓度保持[2]。

因此，本实验采用有机泡沫浸渍-发泡法复合[3～5]成形工艺制备出羟基磷灰石/β-磷酸三钙多孔支架，再将该多孔支架与海藻酸钠复合，既可使多孔支架具有可控的生物降解性，同时又可提高材料的生物活性、提高细胞培养密度和代谢活性，为细胞提供更好的粘附生长环境。

2实验2.1 材料HAP采用实验室自制的高纯HAP粉体，粒度分布在1～10μm[6]；海藻酸钠购自昆明市医药公司化玻站；聚氨酯泡沫选用Φ25×5mm 的圆片；发泡剂用卵磷脂；硝酸钙、磷酸氢二铵、氨水均为分析纯。

磷酸三钙陶瓷材料的制备与力学性能磷酸三钙陶瓷材料是一种重要的生物医用材料，具有良好的生物相容性和生物活性，正在广泛应用于人工骨髓、人工骨骼和牙科修复领域。

在这篇文章中，我们将探讨磷酸三钙陶瓷材料的制备方法以及其力学性能。

首先，磷酸三钙陶瓷材料的制备方法有多种不同的途径。

其中，烧结法是最常见的一种。

烧结法通过将粉末磷酸三钙材料放置在高温下进行固相反应，使其形成具有良好结晶性和致密度的陶瓷材料。

相比之下，溶胶凝胶法是一种常用于制备纳米级磷酸三钙材料的方法。

这种方法通过将适量的酸性磷酸三钙前体材料与适量的碱性溶液混合，并进行高速搅拌，随后加入硝酸铵和其他添加剂，形成胶体溶液。

最后，通过煅烧和热处理，得到纳米级的磷酸三钙颗粒。

其次，磷酸三钙陶瓷材料具有良好的力学性能，这是其在生物医学领域得以广泛应用的重要原因之一。

磷酸三钙材料具有较高的抗压强度和硬度，可以承受骨骼和牙齿的负载。

此外，磷酸三钙材料还具有良好的生物降解性能。

在人体内，磷酸三钙材料会逐渐溶解并被新生骨组织替代，使其能够与人体组织良好地结合。

这种独特的降解性能为骨组织的再生和修复提供了良好的平台。

然而，磷酸三钙陶瓷材料也存在一些局限性。

首先，由于其较高的硬度和脆性，磷酸三钙材料在受到外力冲击时容易发生断裂。

为了解决这个问题，研究人员常常采用增韧技术，如添加多相复合材料、纳米颗粒增韧方法等，来改善材料的韧性。

其次，磷酸三钙材料的生物活性与降解速度之间存在一定的矛盾。

较快的降解速度可能会导致材料在修复过程中不能提供足够的力学支持，而较慢的降解速度则可能会延长修复周期。

因此，在磷酸三钙材料的设计和制备过程中，需要平衡这两个因素，以满足具体修复需求。

此外，为了进一步改善和拓宽磷酸三钙陶瓷材料的应用，研究人员还在不断探索新的制备方法和改性技术。

例如，电化学法、微波辅助法、溶液共沉淀法等新型制备方法被提出，为磷酸三钙材料的制备提供了新的途径。

同时，通过控制材料的微观结构和化学成分等参数，可以调控磷酸三钙材料的生物活性、降解速度和力学性能。

专利名称：一种基于肌醇分子制备α-磷酸三钙的方法及其应用专利类型：发明专利
发明人：毕见强,王璐,孙康宁,李爱民,袁震,毛俊杰
申请号：CN202010818794.8
申请日：20200814
公开号：CN111943157A
公开日：
20201117
专利内容由知识产权出版社提供
摘要：本发明提供一种基于肌醇分子制备α‑磷酸三钙的方法及其应用，属于材料科学与生物医学技术领域。

本发明通过含肌醇的钙盐溶液和磷酸根溶液在特定pH值下的沉淀反应及随后的低温煅烧，在低于相转变温度时促进无定形磷酸钙定向转化成α‑磷酸三钙。

相比高温固相反应随后急冷的传统制备工艺，本方法设备简单，能耗低，有效避免了因高温煅烧导致的晶粒粗化，实现了低温煅烧下的纳米级α‑磷酸三钙粉体的快速大量制备。

所制备粉末结晶性好，颗粒尺寸均匀，是磷酸钙骨水泥的理想原料，因此具有良好的实际应用前景。

申请人：山东大学
地址：250061 山东省济南市历下区经十路17923号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：宋海海
更多信息请下载全文后查看。
