湖北省宜昌市点军区2016届九年级上学期期中考试物理试题及答案

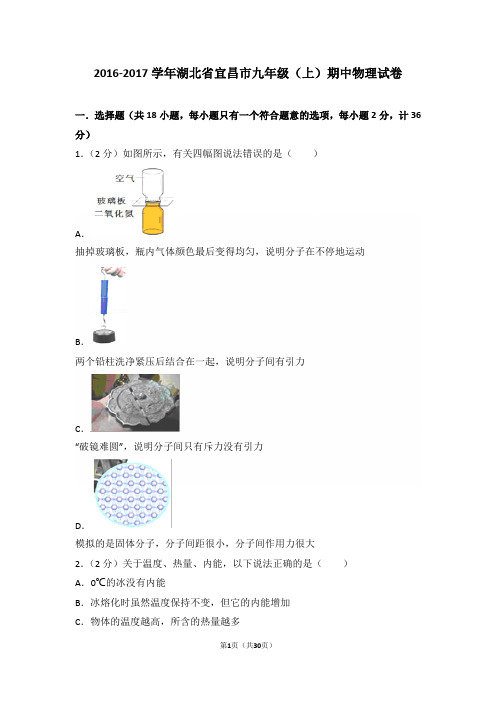

2016-2017学年湖北省宜昌市九年级（上）期中物理试卷一．选择题（共18小题，每小题只有一个符合题意的选项，每小题2分，计36分）1．（2分）如图所示，有关四幅图说法错误的是（）A．抽掉玻璃板，瓶内气体颜色最后变得均匀，说明分子在不停地运动B．两个铅柱洗净紧压后结合在一起，说明分子间有引力C．“破镜难圆”，说明分子间只有斥力没有引力D．模拟的是固体分子，分子间距很小，分子间作用力很大2．（2分）关于温度、热量、内能，以下说法正确的是（）A．0℃的冰没有内能B．冰熔化时虽然温度保持不变，但它的内能增加C．物体的温度越高，所含的热量越多D．只要物体的温度不变，物体的内能就一定不变3．（2分）甲、乙两种物体质量相同而比热容不同，当它们升高相同温度时，则（）A．比热容小的吸收热量多B．比热容大的吸收热量多C．初温低的吸收热量多D．甲、乙吸收的热量一样多4．（2分）将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值（）A．都不变B．都变为原来的三分之二C．热值不变，密度、比热容变为原来的三分之二D．热值变为原来的三分之二，密度、比热容不变5．（2分）世界上还有许多欠发达地区至今用不上电。

美国哈弗大学的学生设计制作了一种发电足球，球在被踢的过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化形式是（）A．动能→电能→化学能→光能B．电能→动能→化学能→光能C．动能→电能→光能→化学能D．电能→动能→光能→化学能6．（2分）图中标出了制成铅笔的几种材料，通常条件下属于导体的是（）A．木材、橡皮B．石墨、金属C．木材、金属D．石墨、橡皮7．（2分）如图所示两个相同的验电器A和B，A带正电、B不带电。

用一根带绝缘柄的铜棒把两个验电器的金属球连接起来，则在连接的瞬间有（）A．正电荷从A向B移动B．电子从A向B移动C．正电荷从B向A移动D．电子从B向A移动8．（2分）连接如图所示电路，研究串联电路中电流的特点。

一选择题1．下列四种现象中属于扩散现象的是（）A．我国北方地区频发的“沙尘暴天气” B．春天柳絮漫天飞舞C．气体压缩到一定程度后，难以再压缩D．端午节，粽叶飘香【答案】D考点：分子动理论2．水和酒精混合后的体积小于原来体积之和，这是由于（）A．水和酒精分子之间有空隙B．酒精挥发了一部分C．酒精分子热运动D．水和酒精分子互相吸引【答案】A【解析】试题分析：由于分子间存在着间隙，当两种液体混合时，它们的分子在相互进入对方，使的混合后的体积小于原来体积之和，故应选A。

考点：分子动理论3．下列事例中，通过热传递改变物体内能的是（）A．钻木取火B．双手互搓发热C．晒太阳取暖D．铁丝反复弯折后发热【答案】C【解析】试题分析：改变物体内能的方式有做功和热传递两种；钻木取火、双手互搓发热、铁丝反复弯折后发热这三个都是通过做功改变内能的，晒太阳取暖是通过热传递改变物体内能的；故应选C。

考点：改变物体内能的方式4．两铁块相互接触时无热传递，说明它们具有相同的（）A．内能B．热量C．温度D．分子势能【答案】C【解析】试题分析：热传递发生的条件是两物体之间存在着温度差，两铁块相互接触时无热传递，说明它们之间没有温度差，具有相同的温度，故应选C。

考点：热传递5．下列说法正确的是（）A．物体放出热量，温度一定降低B．物体内能增加，温度一定升高C．热传递中，热量从低温物体传给高温物体D．热传递中，热量从高温物体传给低温物体【答案】D【解析】试题分析：晶体物质凝固过程中，放出热量，但温度保持不变，故A错；晶体物质在熔化过程中，吸收热量，内能增加，但温度保持不变，故B错；热传递发生的条件是两物体之间存在着温度差，热量从高温物体传向低温物体，故C错，D正确；应选D。

考点：内能；热量；温度6．汽车发动机用水作冷却剂是因为水有较大的（）A．质量B．密度C．比热容D．内能【答案】C考点：比热容7．汽油机是由四个冲程不断循环而工作的，图中表示机械能转化为内能的冲程是（）【答案】A【解析】试题分析：机械能转化为内能的冲程是压缩冲程，此冲程的特点是两气门闭合，活塞向上运动，对气体做功，符合这一特征的是A图，故应选A。

机密★启用前2016年湖北省宜昌市初中毕业生学业考试物理试题本试题共32小题，满分80分，考试时间90分钟。

注意事项：本试卷分试题卷和答题卡两部分，请将答案写在答题卡上每题对应的答题区域内，写在试题卷上无效。

考试结束，请将本试题卷和答题卡一并上交。

一、选择题（共18小题，每小题只有一个符合题意的选项，请将这个选项前面的字母代号用2B铅笔在答题卡上填涂。

每小题2分，计36分）1. 小华坐在从宜昌到武汉的高速行驶的动车上，他说自己是静止的，选择的参照物是A．小华自己B．小华旁边的座位C．窗外的树木D．车内走过的乘务员2. 为了减少环境噪声对教室内学生的干扰，以下方法无效的是A．每个学生都戴一个防噪声耳罩B．在教室周围植树C．上课时关闭门窗D．学校路段禁止鸣笛3. “小荷才露尖尖角，早有蜻蜓立上头”。

现有一蜻蜓立于距水面0.6m处的荷尖上，池中水深2m，则蜻蜓在水中的像距水面A．2m B．1.4mC．0.6m D．2.6m4. 小明同学在做凸透镜成像规律的实验中，光屏上得到烛焰清晰的像，同组的小华不小心将手指尖触摸到凸透镜，这时光屏上A．出现手指的实像B．出现手指的影子C．烛焰的像变得不完整D．烛焰的像完整，但变暗5. 汽车停放在水平路面上，下列属于平衡力的是A．汽车受到的重力和地球对汽车的引力B．汽车受到的重力和汽车对路面的压力C．汽车受到的重力和路面对汽车的支持力D．路面对汽车的支持力和汽车对路面的压力6．下列现象能说明分子在不停地做无规则运动的是A．碟子中的酒精蒸发变少B．建筑工地上尘土飞扬C．空气中PM2.5超标形成雾霾D．两个干净的铅块粘在一起7. 一瓶酒精用去一半后，则剩下的酒精A．密度变为原来的一半B．热值变为原来的一半C．比热容变为原来的一半D．质量变为原来的一半8. 如图1所示，以下关于物理量之间关系的图像描述不．正确．．的是A．图甲为晶体熔化温度随时间变化图像B．图乙为匀速运动的物体速度随时间变化图像C．图丙为同种物质质量与体积关系的图像D．图丁为定值电阻中电流与两端电压关系的图像9. 下列关于功、内能、热量的描述正确的是A．机械能为零的物体，内能也一定为零B．热量总是从内能大的物体向内能小的物体传递C．做功和热传递都能改变物体的内能D．物体的内能增大，温度一定升高10. 以下关于力的描述不正确．．．的是A．力是物体运动的原因B．力能改变物体的运动状态C．力能使物体发生形变D．力的作用效果与力的三要素有关11. 下列生活情景中，属于应用费力杠杆的是A．用钢丝钳剪钢丝B．用船桨划龙舟C．用独轮车运砖头D．用指甲剪剪指甲12. 下列估测中最符合实际的是A．夏天宜昌室外温度约为4℃B．成人步行的速度约为4km/hC．一个鸡蛋的质量约为5g D．中学生身高约为170mmA．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1示数的2倍14. 如图3所示电路，当开关闭合，两灯正常发光。

湖北省宜昌市点军区九年级（上）期中物理试卷一、选择题（只有一个答案符合题意．本题共18小题，每小题2分，共36分）1．（2分）下列现象表明分子做无规则运动的是（）A．灰尘四起B．花香满园C．雪花飘飘D．黄沙扑面2．（2分）下列实例中，通过做功的方式改变物体内能的是（）A．擦燃火柴B．炭火烤肉C．用热水袋取暖D．用冷毛巾降温3．（2分）水的比热容大于色拉油的比热容，质量相同的水和色拉油放出相同的热量后（状态不变），则（）A．水的温度降低的较多B．水的末温低C．色拉油的温度降低的较多D．色拉油的末温低4．（2分）四冲程汽油机正常工作时，把机械能转化为内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程5．（2分）2016年8月。

我国发射了全球首颗量子卫星，为纪念墨子，这个全球首颗量子卫星被命名为“墨子号”。

发射卫星和火箭常使用液态氢作为燃料，主要是因为液态氢具有（）A．较小的密度B．较大的比热容C．较低的沸点D．较高的热值6．（2分）下列关于能量转化转移现象的说法中，正确的是（）A．蓄电池充电时，化学能转化为电能B．暖瓶塞跳起时，机械能转化为内能C．用热水袋取暖时，内能发生了转移D．电动机工作时，机械能转化为电能7．（2分）用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，再将乙球慢慢靠近甲球时，会出现的情形是（）A．B．C．D．8．（2分）如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于（）A．开关B．导线C．电源D．用电器9．（2分）家用电吹风工作时，可以单独吹冷风，也可以吹热风，但不能只发热不吹风，下列符合要求的电动机和电热丝连接方式的电路是（）A．B．C．D．10．（2分）图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．11．（2分）把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4A，那么通过较亮电灯的电流将（）A．大于0.4A B．小于0.4A C．等于0.4A D．无法确定12．（2分）小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏13．（2分）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．1.2V，4.8V B．6V，1.2V C．1.2V，6V D．4.8V，1.2V 14．（2分）使用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（）A．长度B．横截面积C．材料D．温度15．（2分）材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则（）A．a的电阻小于b的电阻B．a的电阻等于b的电阻C．a的电阻大于b的电阻D．无法判断a与b电阻的大小16．（2分）在探究电流与电阻关系的实验中，当把AB间电阻由10欧更换为20欧后，下列操作正确的是（）A．将滑动变阻器阻值调至最大B．闭合S，记录电流表示数C．提高电源电压使电流表示数保持不变D．移动滑片使电压表示数保持不变并记录电流表示数17．（2分）如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图象是（）A．B．C．D．18．（2分）将如图甲的滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A．A和B B．B和D C．A和C D．B和C二、填空题（本题共7小题，每空1分，共14分）19．（2分）地表温泉水降温较慢，这是因为水的较大。

一、选择题1．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（）A．要调节灯泡亮度，电位器有3种接入方式可以实现目的B．电位器与灯泡并联C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮2．下列关于导体电阻的说法正确的是（）A．铜导线的电阻一定比铁导线的电阻小B．横截面积大的导体，电阻一定小C．导体两端的电压为零时，导体的电阻为零D．导体的电阻越小，表示导体对电流的阻碍作用越小3．下列关于实验仪器的使用方法，正确的是（）A．不允许不经过用电器而把电压表直接接在电源两极上B．使用电流表时，可以将它直接接在电源两极上C．测量电流之前要先试触电流表较大量程，防止被测电流超过它的量程D．滑动变阻器必须并联在电路中，连接时应注意“一上一下”连接接线柱4．在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表的读数分别为A1为0.3A，A2为0.15A，A3为0.45A。

测量时的电路图应是（）A．B．C．D．5．如图所示的电路中，电源电压不变，闭合开关S1、S2，小灯泡L1和L2正常发光。

下列关于该电路的说法正确的是（）A．电流表测量干路中的电流B．断开开关S2时，电流表示数不变C．开关S2短路，电源也被短路D．断开开关S2时，电流表示数减小6．下列说法正确的是（）A．橡胶棒不易导电，因为它缺少电荷B．铜导线导电过程中，自由电子定向移动的方向不是电流的方向C．三个轻质小球靠近后如图甲所示，则a、b一定带同种电荷，b、c一定带异种电荷D．如图乙所示，将带正电的玻璃棒接触验电器的金属球，正电荷会从玻璃棒传递到金属箔7．煤油的比热容为2.1×103J/(kg·℃）、热值为4.6×107J/kg，下列说法正确的是（）A．质量越大，煤油的比热容越大B．质量越大，煤油的热值越大C．1kg煤油温度升高1℃需要吸收4.6×107J的热量D．完全燃烧1kg煤油可放出4.6×107J的热量8．关于四冲程汽油机和柴油机的工作过程有以下几种说法（）①在压缩冲程中，是机械能转化为内能②在做功冲程中，是内能转化为机械能③只有做功冲程是燃气对外做功④汽油机和柴油机的点火方式相同；上述说法中正确的是（）A．只有①②③B．只有①③C．只有②④D．只有②③④9．以下说法正确的是（）A．炎热的夏天海边的沙子烫脚而海水却很凉爽是因为水的比热容比沙子大B．燃料燃烧不完全时的热值小于完全燃烧时的热值C．四冲程内燃机工作时四个冲程都需要靠燃料来完成D．荡秋千时越荡越低最后静止不动，所以在这个过程中能量是不守恒的10．下列增加铁丝内能的四个做法中，与另外三个方法不同的是（）A．摩擦铁丝B．来回弯折铁丝C．反复敲打铁丝D．把铁丝放在火上烤11．质量相等的甲乙两球，甲球的比热容是乙球的2倍，若乙球吸收的热量是甲球的2倍后，迅速接触，则（）A．热量将从甲球传给乙球B．热量将从乙球传给甲球C．两球之间不发生热传递D．条件不足，无法判断热传递的方向12．关于粒子和宇宙，下列说法正确的是（）A．封闭在容器内的液体很难被压缩，说明分子间有引力B．在质子、分子和原子中，尺度最小的是原子C．用手捏海绵，海绵的体积变小了，说明分子间有间隙D．宇宙是一个有层次的天体结构体系，太阳属于银河系中的一颗恒星二、填空题13．一根长1m的导线，电阻为R。

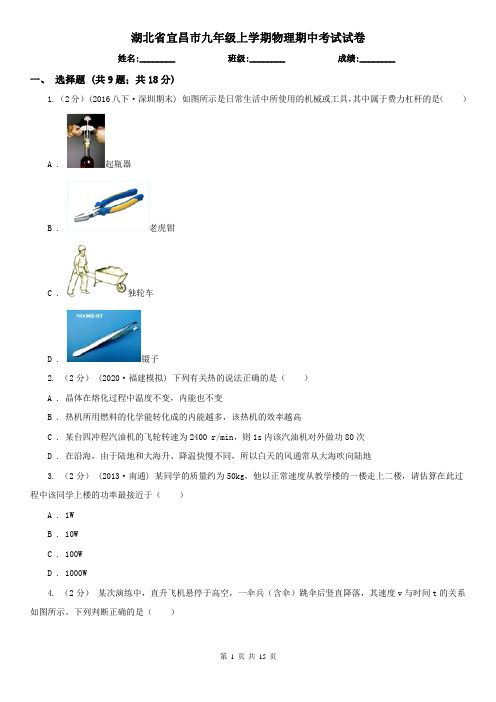

湖北省宜昌市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共9题；共18分)1. （2分） (2016八下·深圳期末) 如图所示是日常生活中所使用的机械或工具，其中属于费力杠杆的是（）A . 起瓶器B . 老虎钳C . 独轮车D . 镊子2. （2分）(2020·福建模拟) 下列有关热的说法正确的是（）A . 晶体在熔化过程中温度不变，内能也不变B . 热机所用燃料的化学能转化成的内能越多，该热机的效率越高C . 某台四冲程汽油机的飞轮转速为2400 r/min，则1s内该汽油机对外做功80次D . 在沿海，由于陆地和大海升、降温快慢不同，所以白天的风通常从大海吹向陆地3. （2分）(2013·南通) 某同学的质量约为50kg，他以正常速度从教学楼的一楼走上二楼，请估算在此过程中该同学上楼的功率最接近于（）A . 1WB . 10WC . 100WD . 1000W4. （2分）某次演练中，直升飞机悬停于高空，一伞兵（含伞）跳伞后竖直降落，其速度v与时间t的关系如图所示。

下列判断正确的是（）A . 在0~t1内，伞兵受到的重力小于阻力B . 在t1~t2内，伞兵受到的重力等于阻力C . 在t2~t3内，伞兵受到的阻力保持不变D . 在t2~t3内，伞兵运动的机械能保持不变5. （2分）汽油机是由四个冲程不断循环而工作的，图中表示做功冲程的是（）A .B .C .D .6. （2分）爆米花是将玉米粒放入铁锅内，边加热边翻动一段时间后，“砰”的一声变成了玉米花．下列说法正确的是（）A . 玉米粒内水份受热膨胀对粒壳做功爆开，水份内能不变B . 玉米粒内水份受热膨胀，粒壳爆开，对外做功，玉米粒内能增加C . 玉米粒主要通过翻动铁锅对其做功，使其内能增加D . 玉米粒主要通过与铁锅间的热传递，使其内能增加7. （2分）(2018·江苏模拟) 如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧。

湖北省宜昌市九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、选择题 (共16题；共32分)1. （2分）(2016·厦门) 据厦门市气象部门发布的数据，2016年1月25日，岛内动渡观测站和同安莲花镇观测站测到的最低温度，分别创下了厦门市岛内、外有气象记录以来的最低值．你认为对应的值的温度分别是（）A . ﹣8.8℃、0.1℃B . 0.1℃、﹣8.8℃C . ﹣0.1℃、8.8℃D . 8.8℃、﹣0.1℃2. （2分） (2018九上·黑龙江期中) 如果通草球甲、乙相互排斥，甲、丙相互吸引。

已知甲带正电，那么乙、丙的带电情况是（）A . 乙带负电、丙带正电B . 乙带正电、丙带正电C . 乙带负电、丙带负电或不带电D . 乙带正电、丙带负电或不带电3. （2分） (2018九上·番禺月考) 下列情况中，物体内能一定会减小的是（）A . 正在减速的汽车B . 正在降温的热水C . 正在熔化中的冰D . 一个静止的小球受力后动起来4. （2分） (2019八上·临渭期末) 有一天，雾、露、霜、雪四姐妹在一起争论自己的出生由来，谁也不认同谁，下列关于她们的说法中，你认为正确的是（）A . 雪说：我是水升华而来B . 露说：我是水蒸气液化而来C . 霜说：我是水凝固而来D . 雾说：我是水汽化而来5. （2分） (2018九下·北京月考) 下列说法中正确的是（）A . 原子内原子核带负电，核外电子带正电B . 热值越大的燃料，燃烧时放出的热量就越多C . 航天器返回舱外表面的材料，具有良好的耐高温性和隔热性D . 银河系、太阳系、地球、月球是按空间尺度由小到大排序的6. （2分）下列有关能源利用的说法正确的是（）A . 人类大量使用太阳能会导致温室效应B . 核能的利用会造成放射性污染，所以应该关闭核电站C . 煤、石油、天然气是不可再生能源D . 修筑拦河坝建造水电站利用水能发电，有百利而无一害7. （2分）(2018·长沙) 我国是严重缺水的国家。

湖北省宜昌市初三物理上册期中同步考试试题班级：________________ 学号：________________ 姓名：______________一、单选题（每题3分）1.下列关于声音的说法中正确的是A. 人说话是靠舌头振动发声的B. 一切发声的物体都在振动C. 只要物体在振动，人耳就一定能听到声音D. 声音在不同介质中的传播速度相同答案：B解析：A. 人说话是靠声带的振动产生的，故A错误；B. 声音是由物体的振动产生的，一切发声的物体都在振动，故B正确；C. 物体在振动，但没有传播声音的介质或振动频率不在人耳的听觉范围之内，我们也不会听到声音，故C错误；D. 声音在不同介质中的传播速度是不同的，在固体中传播最快，气体中传播最慢，故D错误。

2.关于声音的传播，下列说法正确的是A. 声音在真空中传播速度最快B. 声音在固体中的传播速度一定大于在液体中的传播速度C. 声音的传播需要介质D. 声音在空气中的传播速度为340m/s答案：C解析：A. 声音的传播需要介质，真空不能传声，故A错误；B. 声音在固体中的传播速度一般比在液体中传播的快，故B错误；C. 声音的传播需要介质，一切固体、液体、气体都可以作为传声的介质，故C正确；D. 声音在15℃空气中的传播速度为340m/s，故D错误。

3.下面关于声现象的配对中，错误的是A. “闻其声，知其人”——发声体不同，音色不同B. “长啸一声，山鸣谷应”——次声波传播很远C. “隔墙有耳”——固体也能传声D. 用超声波清洗眼镜——声波可以传播能量答案：B解析：A. 不同人说话的特点不同，就是指音色不同，故A正确；B. “长啸一声，山鸣谷应”是指声音的反射，回声现象，和次声无关，故B错误；C. 墙壁是固体，固体可以传声，故C正确；D. 超声波具有较高能量，用超声波能清洗眼镜就是利用这个特点工作的，故D正确。

4.下列关于声现象的说法中正确的是A. “男低音”是指声音的音调低B. “引吭高歌”中的“高”是指声音的音调高C. “女高音”是指声音的响度大D. “细声细语”是指声音的音调低答案：A解析：A. “男低音”是指声音的音调低，故A正确；B. “引吭高歌”中的“高”是指声音的响度大，故B错误；C. “女高音”是指声音的音调高，故C错误；D. “细声细语”是指声音的响度小，故D错误。

2015-2016学年湖北省宜昌二十六中九年级（上）期中物理试卷一、选择题（共18题36分，每小题2分）：1．关于电阻，下列说法正确的是( )A．导体的电阻与电流大小有关B．电阻是导体的一种性质，与电流与电压都无关C．导体接入电路之后才有电阻D．导体的电阻在任何时候都不会改变2．关于热机，下列说法错误的是( )A．热机性能好坏的重要标志之一是热机效率B．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率C．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大D．在压缩冲程中内燃机将机械能转化为内能3．下列说法中正确的是( )A．升高相同温度时，吸收热量越多的物体比热容越大B．燃料不完全燃烧时，热值变小C．物体吸收热量，温度不一定升高D．扫地时尘土飞扬，是分子不停地无规则运动造成的4．关于物体的内能，下列说法正确的是( )A．在相同物态下，同一物体温度降低，它的内能会减少B．物体内能增加，一定要从外界吸收热量C．温度为0℃的物体没有内能D．温度相等的1kg水和100g水内能相同5．节日彩灯上串联着20个小灯泡，如果插头处电流为200mA，那么每个小灯泡中的电流是( )A．小于200 mA B．等于200 mA C．大于200 mA D．无法确定6．两盏灯与电源、开关组成一个电路，闭合开关后，用电流表测得通过两灯的电流相等，则两盏灯的连接方式( )A．一定串联 B．一定并联 C．可能并联 D．一定不是并联7．如图所示电路，当开关闭合时，两灯都发光的是( )A． B．C． D．8．如图，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则A、B的电阻R A、R B和通过的电流I A、I B间的关系正确的是( )A．I A=I B B．I A＞I B C．R A=R B D．R A＞R B9．某电路中的电流大约为0.4A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0﹣0.6A及0﹣3A，则他( )A．只能选0﹣3A的量程，但测出的结果是错误的B．只能选0﹣3A的量程，但测出的结果误差大的C．应选0﹣0.6A的量程，这样测出的结果才准确D．若选0﹣0.6A的量程，电流表的指针会被打弯10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是( )A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A11．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯( ) A．12盏B．10盏C．4盏D．5盏12．关于验电器，以下说法不正确的是( )A．验电器是根据“异种电荷相互吸引”的性质制成的B．通过观察验电器金属箔张角的大小，可以比较带电体所带电荷量的多少C．带电体接触不带电的验电器金属球时，金属球也能带上与它同种的电荷D．验电器是检验物体是否带电的仪器13．如图电路中，要L1、L2并联则应( )A．同时闭合S1、S2B．同时闭合S1、S3C．同时闭合S2、S3D．同时闭合S1，S2、S314．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流( )A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断15．下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是( )A．B．C．D．16．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）( )A．B．C．D．17．如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是( )A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表 D．甲、乙都接电流表18．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光．则故障一定是( )A．灯泡断路 B．灯泡短路 C．电阻R短路D．电阻R断路二、填空题（共7小题，每空1分，计14分）19．下列物质中：①金属；②玻璃；③橡胶；④人体；⑤陶瓷；⑥纯水；⑦食盐水；⑧大地；⑨干燥的空气中，一般情况下属于导体的是__________，属于绝缘体的是__________．（填序号）20．教室里的日光灯之间是__________联连接的；马路两旁的路灯总是同时亮同时灭，则这些灯之间是__________联连接的．21．生活中我们看到司机往发动机里面灌水，只是因为水的__________大，在相同条件下可以带走较多的__________．22．滑动变阻器的铭牌上标有“10Ω，2A”，“10Ω”的意思是__________．在如图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会变__________．23．复读机的音量旋钮开关，实际上是一个__________，它是通过改变导体的__________来改变电路中的电流的．24．冬天搓手可以使手变暖和，是通过__________改变手的内能，而我们对着手哈气是通过__________改变手的内能，使手的温度升高．25．语言复读机工作时需要6V的电源，这可以由__________节干电池__________联提供．三、实验探究题（第26小题4分，第27题2分、28小题5分，第29小题4分，计15分）26．用铅笔画线将如图中的元件连成一个并联电路，要求每个开关控制一盏灯，并在右边画出对应的电路图．27．如图1所示，电流表A1示数约为0.1～0.4A，电流表A2的示数为1～1.5A，根据电路图，用笔画线作导线把图2的实物连接起来．（导线不要交叉）28．（1）在探究“影响电阻大小的因素”实验时，需要选择不同的导线，下表是给出的几种不同的导线，则A、为研究电阻与导体的材料是否有关，应在上表中选用__________两种导线．B、为研究电阻与导体的长度是否有关，应在上表中选用__________两种导线导线代号 A B C D E F G材料锰铜钨镍铬锰铜钨锰铜镍铬长度（m） 1.0 0.5 1.5 1.0 1.2 1.5 0.5 横截面积（mm）2 3.2 0.8 1.2 0.8 1.2 1.2 1.2 （2）物理课后，小明和小雄将一块铜片和一块锌片插入不同水果，做成了“水果电池”．他们找来了电压表，连成了如图所示的电路，并保持两块极板之间的距离、极板与水果的接触面积不变，测量出下列数据：水果种类苹果梨菠萝橙水果电池电压/V 0.55 0.40 0.50 0.70A、分析测量数据可知，水果电池电压与__________有关；B、若研究水果电池电压跟极板与水果接触面积之间的关系，应控制__________不变；C、关于影响水果电池电压大小的因素，你还可以研究的问题是__________．29．如图是研究串联电路电压关系时，用电压表测电阻R1两端电压的电路图，这个电路中有两处错误．（1）请在错处画上“ד，并用笔画线在图上改正过来；（2）按改正后的实物图画出电路图．四、应用与实践题（共3小题，第30小题4分，第31题5分，第32题6分，计15分）30．请你设计一个实验验证导体的电阻大小与温度高低有关．请写出实验器材、实验的步骤、实验电路图及实验结论．31．为了测量某种液体的比热容，把质量为100克的铜块从100沸水中取出（标准大气压下）迅速投入到质量为100克，温度为10℃的待测液体中，混合后的共同温度为25℃，若不计热量损失．（1）求这种待测液体的比热容为多少？（铜的比热容为c=0.4×103J/（kg•℃）（2）这种待测液体吸收的热量，从理论上讲相当于燃烧多少千克干木柴放出的热量？（木柴的热值热值为q=1.2×107J/kg）32．天然气灶烧水，燃烧0.5m3的天然气，使100kg的水从20℃升高到70℃．已知水的比热容为C=4.2×103J/（kg•℃），天然气的热值为q=7.0×107J/m3．求：（1）0.5m3天然气完全燃烧放出的热量Q放．（2）水吸收的热量Q吸．（3）燃气灶的效率η．2015-2016学年湖北省宜昌二十六中九年级（上）期中物理试卷一、选择题（共18题36分，每小题2分）：1．关于电阻，下列说法正确的是( )A．导体的电阻与电流大小有关B．电阻是导体的一种性质，与电流与电压都无关C．导体接入电路之后才有电阻D．导体的电阻在任何时候都不会改变【考点】电阻．【专题】应用题；电压和电阻．【分析】导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；电阻大小与导体的材料、长度、横截面积有关；还受温度的影响；与导体中的电流、导体两端的电压大小无关．【解答】解：导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小；导体的电阻由导体的长度、横截面积和材料决定；导体的电阻与导体两端电压和电流无关；故ACD错误，B正确．故选B．【点评】深入理解电阻的概念及影响电阻大小的因素是解答此题的关键．2．关于热机，下列说法错误的是( )A．热机性能好坏的重要标志之一是热机效率B．在四冲程内燃机中减少废气带走的大量热量可以大大提高热机效率C．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大D．在压缩冲程中内燃机将机械能转化为内能【考点】热机的效率；能量的转化．【专题】压轴题．【分析】解决此题要正确理解热机效率的概念及其物理意义，以及热机效率低的原因．掌握内燃机的四冲程中能量转化情况．柴油机的效率比汽油机的效率高，说明能量损失少．【解答】解：柴油机的效率比汽油机的效率高，是因为柴油机损失的能量较少，并不是因为柴油的热值高．故选C．【点评】此题考查了跟热机有关的一些知识，热机的效率的概念及物理意义，同时也考查了工作过程中的能量转化情况．3．下列说法中正确的是( )A．升高相同温度时，吸收热量越多的物体比热容越大B．燃料不完全燃烧时，热值变小C．物体吸收热量，温度不一定升高D．扫地时尘土飞扬，是分子不停地无规则运动造成的【考点】比热容的概念；温度、热量与内能的关系；燃料的热值；扩散现象．【专题】应用题．【分析】（1）由热量的计算公式Q=cm△t可以看出，物质吸收的热量与物质的比热容、物质的质量、升高的温度有关，如果仅知道一个条件，不能准确判断．（2）热值是燃料的一种特性，只与燃料的种类有关．（3）晶体熔化和水沸腾时吸热，但温度不变．（4）物体位置间的变化是机械运动．分子在不停地做无规则运动，分子的运动速度与温度有关．【解答】解：A、两个物体，升高相同的温度，根据公式Q=cm△t可得：△t=，可知物体吸收的热量与比热容和质量有关，仅知一个量不能准确判断，故A错；B、燃料的热值只与燃料种类有关，与是否完全燃烧无关．因此燃料不完全燃烧时，热值也不变，故B错．C、晶体熔化时要继续吸热，但温度保持不变．故C正确．D、尘土飞扬这些都是物体的运动，是机械运动，不是分子运动，故D错．故选C．【点评】此题考查了吸热公式的运用、热值的特性、分子热运动和机械运动的区别以及温度、热量与内能间关系，是一道基础题．4．关于物体的内能，下列说法正确的是( )A．在相同物态下，同一物体温度降低，它的内能会减少B．物体内能增加，一定要从外界吸收热量C．温度为0℃的物体没有内能D．温度相等的1kg水和100g水内能相同【考点】内能的概念．【专题】应用题．【分析】任何物体在任何温度下都具有内能，同一物体的内能与温度有关，做功和热传递都能改变内能；结合这些知识可解答此题．【解答】解：A、物体的内能与温度有关，温度越高内能越大；同一物体温度降低时，内能将减小；故A正确；B、改变内能的方法有两种，做功和热传递；物体内能增加，可能是从外界吸收热量，也可能外界对它做功；故B错误；C、物体的内能是由于物体内部大量分子无规则运动而产生的能量，物体在任何温度下都有内能；故C错误；D、水的内能不仅与温度有关，还和水的质量有关；故温度相等的1kg水和100g水的内能不同；故D错误；故选A．【点评】此题考查了物体内能方面的知识，包括内能的概念、改变内能的方法（做功、热传递）等；温度影响物体的内能，运用所学的内能方面知识可解决此题．5．节日彩灯上串联着20个小灯泡，如果插头处电流为200mA，那么每个小灯泡中的电流是( )A．小于200 mA B．等于200 mA C．大于200 mA D．无法确定【考点】串联电路的电流规律．【专题】应用题；电流和电路．【分析】根据串联电路的电流规律判断，串联电路中各点的电流相等，或者说串联电路中电流处处相等．【解答】解：因为节日小彩灯20个灯泡和插头都是串联的，所以各点的电流相等．插头处的电流是200mA，其他各点的电流也都是200mA．故选B．【点评】本题考查串联电路的电流规律，知道串联电路的电流规律是各点的电流相等；并联电路的电流规律是干路电流等于各支路电流之和．6．两盏灯与电源、开关组成一个电路，闭合开关后，用电流表测得通过两灯的电流相等，则两盏灯的连接方式( )A．一定串联 B．一定并联 C．可能并联 D．一定不是并联【考点】串联电路的电流规律；并联电路的电流规律．【专题】应用题；推理法；电流和电路．【分析】（1）在串联电路中各处电流都相等；（2）在并联电路中，各支路两端的电压相等，根据I=，若两支路的电阻相等，则两支路的电流相等．【解答】解：由题意知，用电流表测得两盏灯中的电流相等，若串联，电流相等；若规格相同的两灯泡并联，则根据I=可知通过两灯泡的电流也相等，所以灯泡可能串联，也可能并联，ABD错误，C正确．故选C．【点评】本题考查串并联电路电流的规律，同时涉及了并联电路电压的关系及欧姆定律的应用，此题很容易误选为A．7．如图所示电路，当开关闭合时，两灯都发光的是( )A． B．C． D．【考点】电路的三种状态．【专题】应用题；图析法；电流和电路．【分析】电流不经过用电器，直接从电源的正极回到负极的过程称为短路，用电器要想工作，据短路的知识分析即可判断．【解答】解：A、开关闭合后，形成短路，两灯泡都不发光，A错误；B、开关闭合后，两灯泡并联，都能各自形成回路，两灯泡都发光，B正确；C、电路中没有电源，开关闭合，两灯泡都不发光，C错误；D、开关闭合后，左边灯泡被短路，不发光，只有上面灯泡发光，D错误．故选B．【点评】本题考查了对电路的分析，能正确的分析电路中的短路情况是解决该题的关键．8．如图，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则A、B的电阻R A、R B和通过的电流I A、I B间的关系正确的是( )A．I A=I B B．I A＞I B C．R A=R B D．R A＞R B【考点】串联电路的电流规律．【专题】应用题；电流和电路．【分析】根据电阻大小与导体的材料、长度、横截面积和温度有关的知识进行分析即可判断；因两电阻串联，则由串联电路的电流规律可知两导体中的电流关系．【解答】解：因为A，B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，显然R A＜R B．故CD错误．由于它们串联在电路中，根据串联电路电流处处相等的特点可知：通过电阻A、B的电流相等，即I A=I B．故A正确、B错误．故选A．【点评】本题考查串联电路的电流规律及影响电阻大小的因素，应熟记电阻大小与导体的长度成正比与导体的横截面积成反比．9．某电路中的电流大约为0.4A，小明同学要准确测量这个电路中的电流值，他选用的电流表有两个量程：0﹣0.6A及0﹣3A，则他( )A．只能选0﹣3A的量程，但测出的结果是错误的B．只能选0﹣3A的量程，但测出的结果误差大的C．应选0﹣0.6A的量程，这样测出的结果才准确D．若选0﹣0.6A的量程，电流表的指针会被打弯【考点】电流表的使用．【专题】应用题；电流和电路．【分析】①电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正接线柱流入，负接线柱流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上；②应该用小量程时而用了大量程，则指针偏转角度变小，读数将不准确．【解答】解：某电路中的电流大约为0.4A，估计待测电路中的电流应选用0～0.6A的量程，若用0～3A的量程来测量，则分度值变大了，读数就不太准确了，且指针摆动角度小．故选C．【点评】本题考查了电流表的使用规则．注意选择量程要适当，太大会读数不准确，太小会损坏电表．10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是( )A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A【考点】电流表的读数方法．【专题】应用题；电流和电路．【分析】根据电流表选取的接线柱可以确定电流表的量程；根据量程可以确定电流表的分度值，进而结合指针的位置确定电流表的示数．【解答】解：（1）电流表选用了“0.6”和“﹣”接线柱，所以电流表选用的量程是0～0.6A；（2）根据电流表的量程可知，每一个大格之间代表0.2A，每一个大格之间有10格小格，所以电流表的分度值为0.02A；（3）此时电流表的指针所在位置比0.4A多了3个小格，故示数为0.46A．故选C．【点评】本题考查了电流表的读数，根据电流表接线柱的选取确定电流表的量程是正确读取数据的关键．11．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯( ) A．12盏B．10盏C．4盏D．5盏【考点】并联电路的电流规律．【专题】计算题；应用题；电流和电路．【分析】设他家最多还能再装300mA的照明灯n盏，而家用电器的连接方式都是并联，知道电路中的电流不允许超过3A，根据并联电路电流规律算出盏数n．【解答】解：设他家最多还能再装300mA的照明灯n盏，如果它们同时工作，则干路中的总电流I=0.2A+1A+2×0.25A+n×0.3A≤3A，解得：n≤4.3，所以他家最多还能再装300mA的照明灯4盏．故选C．【点评】解答本题需要清楚家用电器的连接方式（并联），计算时要将mA换算成A，1mA=0.001A．12．关于验电器，以下说法不正确的是( )A．验电器是根据“异种电荷相互吸引”的性质制成的B．通过观察验电器金属箔张角的大小，可以比较带电体所带电荷量的多少C．带电体接触不带电的验电器金属球时，金属球也能带上与它同种的电荷D．验电器是检验物体是否带电的仪器【考点】验电器的原理及使用．【专题】应用题；比较思想；归纳法；电流和电路．【分析】验电器的工作原理是同种电荷相互排斥，验电器的张角越大，说明物体上带的电荷越多，验电器只能检验物体是否带电，不能检验物体带那种电荷．【解答】解：A、验电器是根据“同种电荷相互排斥”的性质制成的，故A错误；B、通过观察验电器金属箔张角的大小，可以比较带电体所带电荷量的多少，张角越大，所带电荷量越多，故B正确；C、带电体接触不带电的验电器金属球时，金属球也能带上与它同种的电荷，故C正确；D、验电器是检验物体是否带电的仪器，故D正确．故选A．【点评】本题考查验电器的有关问题，相对比较简单，属于基础题．13．如图电路中，要L1、L2并联则应( )A．同时闭合S1、S2B．同时闭合S1、S3C．同时闭合S2、S3D．同时闭合S1，S2、S3【考点】串联电路和并联电路的辨别．【专题】应用题；图析法；电路和欧姆定律．【分析】电路元件首尾顺次连接的连接方式是串联，串联电路只有一条电流路径；电路元件首首相连、尾尾相连的连接方式是并联，并联电路有多条电流路径；分析电路结构，根据各开关的状态确定灯泡的连接情况，然后找出符合题意的选项．【解答】解：A、由电路可知，同时闭合S1、S2时，两灯泡首首相连、尾尾相连，电路有两条电流路径，两灯泡并联，符合题意；B、由电路图可知，同时闭合S1、S3时，灯L1被短路，只有灯L2接入电路，不符合题意；C、由电路图可知，同时闭合S2、S3时，灯L2被短路，只有灯L1接入电路，不符合题意；D、由电路图可知，同时闭合S1，S2、S3时，导线把电源两极直接连接起来，两灯泡被短路，不符合题意；故选A．【点评】本题考查了灯泡连接方式的判断，知道串并联的概念及特点、分析清楚电路结构即可正确解题．14．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流( )A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断【考点】串联电路的电流规律．【专题】应用题；电流和电路．【分析】根据串联电路的电流特点进行解答，即串联电路中各处的电流相等．【解答】解：∵串联电路中各处的电流相等，∴灯L1、L2、L3串联时，通过它们的电流相等．故选B．【点评】本题考查了串联电路的电流特点，解题时要抓住关键“三盏灯串联”，是一道基础题目．15．下列图中，灯L1、L2并联，用电流表测干路和支路的电流，其中正确的是( )A．B．C．D．【考点】探究串并联电路中的电流特点实验；电流表的连接．【专题】应用题；图析法．【分析】（1）电流表的测量电流的仪表，使用时应该串联在电路中，并且电流从“+”接线柱流入，从“﹣”接线柱流出；（2）并联电路电流有多条路径，测量干路电流时串联在干路中，测量支路电流时串联在支路中．【解答】解：A、由图可见，电流表A的“+”、“﹣”接线柱接反了，故该选项不正确；B、由图可见，电流表A1和A2的“+”、“﹣”接线柱接反了，故该选项不正确；C、三个电流表的“+”、“﹣”接线柱都正确，并且A测干路总电流，A1测通过灯L1的电流，A2测灯L2的电流，故该选项正确；D、由图可见，电流表A的“+”、“﹣”接线柱接反了，故该选项不正确．故选C．【点评】明确电流表的使用方法，知道电流必须从“+”接线柱流入，从“﹣”接线柱流出是解题的关键．16．甲、乙两个办公室为了互相传呼方便，在两个办公室各装了一个电铃，要使两个办公室的任何一方按开关都能使对方的电铃发声，正确的电路图是（图中的虚线表示房间的墙壁）( )A．B．C．D．【考点】电路图设计．【专题】设计与制作题．【分析】任何一方按开关都能使对方的电铃发声，说明两个用电器工作时互不影响，则该电路为并联电路，支路电铃由支路的开关控制．【解答】解：因为该电路为并联电路，且支路有各自的开关控制，故选项C正确．故选C．【点评】会根据要求设计串联电路和并联电路．17．如图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是( )A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表 D．甲、乙都接电流表【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【专题】压轴题．【分析】本题可采用“跟电流法”来进行判断．【解答】解：因为串联电路只有一条电流路径，要使电阻R1、R2串联，那么流过R1的电流必定也流过R2，即电流通过R l～R2～开关S构成通路，故甲、乙两表都是电压表，答案C正确．故选C．【点评】本题考查了串联电路的特点和电压表的使用．电压表是与用电器并联使用的．18．在如图所示的电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮；若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光．则故障一定是( )A．灯泡断路 B．灯泡短路 C．电阻R短路D．电阻R断路【考点】电流表、电压表在判断电路故障中的应用．【专题】压轴题；推理法；图析法．【分析】灯泡不亮说明某处断路或灯被短路；若用电压表接在b、d间，闭合开关S，电压表有明显示数，说明从b、d到电源正负极之间是连通的，灯没有断路；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光，说明灯没有被短路．据此综合分析．【解答】解：A、灯泡断路，用电压表接在b、d间，闭合开关S，电压表不能接到电源上、无示数，不符合题意，故A错；B、灯泡短路，将电流表接在b、c间，电流表直接接在电源上，灯泡不发光，不符合题意，故B错；C、电阻R短路，若将电流表接在b、c间，闭合开关S，电流表被短路无示数，不符合题意，故C错；D、电阻R断路，灯不亮，用电压表接在b、d间，闭合开关S，电压表的正负接线柱接到电源的两极上，有示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表与灯串联接在电源上，有示数，且灯泡L发光，符合题意，故D正确．故选D．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，平时做实验时试一试，多积累这方面的经验．。

【物理】宜昌市九年级上册期中精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。
