山西省2016年电气工程师专业基础：继电保护考试试题

继电保护习题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.备自投装置均应起动的条件是(____)。

A、$备自投装置设有备用母线电压监测继电器B、备用电源和设备的段利器合闸部分应由供电元件受电侧断路器的常闭辅助触点起动$C、$控制备用电源或设备断路器的合闸脉冲，使之只动作一次$D、$备自投装置应由独立的低电压起动部分$正确答案：C2.承发包工程中，工作票（）。

A、可实行“双签发”形式B、必须由主管部门签发C、必须由设备运维单位签发D、必须由承包单位签发正确答案：A3.某些一次设备运行时振动较大或电力设备运行场地施工引起振动，可能会引起保护动作，这种故障主要集中在电流互感器二次回路和(____)上。

A、$通讯回路$B、$信号回路$C、出口回路$D、$对时回路正确答案：C4.作业人员应具备必要的电气知识和业务技能，且按工作性质，熟悉本规程的相关部分，并经（）。

A、技能培训B、专业培训C、考试合格D、现场实习正确答案：C5.180°导电型三相桥式逆变电路，晶闸管换相是在(____)上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在(____)的元件之间进行的。

A、$不同桥臂、同一桥臂$B、同一桥臂、不同桥臂$C、$不同桥臂、不同桥臂D、$同一桥臂、同一桥臂$正确答案：B6.用万用表检测二极管时，应使用万用表的( )。

A、电压档B、电流档C、1kΩ档D、10Ω档正确答案：C7.对相阻抗继电器，当正方向发生两相短路经电阻接地时，超前相阻抗继电器( )A、动作状态不确定B、保护范围增加C、保护范围缩短D、拒绝动作正确答案：B8.对于集成电路型、微机型保护,为增强其抗干扰能力应采取的方法是(____)。

A、交流电源来线必须经抗干扰处理,直流电源来线可不经抗干扰处理$B、$直流电源来线必须经抗干扰处理,交流电源来线可不经抗干扰处理$C、$交流及直流电源来线均必须经抗干扰处理$D、$交流及直流电源来线均可不经抗干扰处理正确答案：C9.220kv双母线的电流差动保护，当故障发生在母联断路器与母联TA之间时出现动作死区，此时应该（）A、启动远方跳闸B、启动母联失灵（或死区）保护C、启动失灵保护及远方跳闸D、母联过流保护动作正确答案：B10.变压器、电抗器非电量保护应（）作用于断路器的（）跳闸线圈。

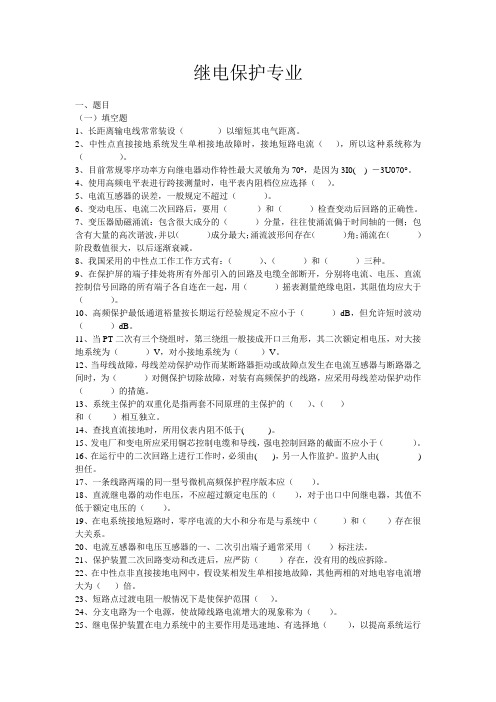

继电保护专业一、题目（一）填空题1、长距离输电线常常装设（）以缩短其电气距离。

2、中性点直接接地系统发生单相接地故障时，接地短路电流（），所以这种系统称为（）。

3、目前常规零序功率方向继电器动作特性最大灵敏角为70°，是因为3I0( ) －3U070°。

4、使用高频电平表进行跨接测量时，电平表内阻档位应选择（）。

5、电流互感器的误差，一般规定不超过（）。

6、变动电压、电流二次回路后，要用（）和（）检查变动后回路的正确性。

7、变压器励磁涌流：包含很大成分的（）分量，往往使涌流偏于时间轴的一侧；包含有大量的高次谐波，并以（）成分最大；涌流波形间存在（）角；涌流在（）阶段数值很大，以后逐渐衰减。

8、我国采用的中性点工作工作方式有：（）、（）和（）三种。

9、在保护屏的端子排处将所有外部引入的回路及电缆全部断开，分别将电流、电压、直流控制信号回路的所有端子各自连在一起，用（）摇表测量绝缘电阻，其阻值均应大于（）。

10、高频保护最低通道裕量按长期运行经验规定不应小于（）dB，但允许短时波动（）dB。

11、当PT二次有三个绕组时，第三绕组一般接成开口三角形，其二次额定相电压，对大接地系统为（）V，对小接地系统为（）V。

12、当母线故障，母线差动保护动作而某断路器拒动或故障点发生在电流互感器与断路器之间时，为（）对侧保护切除故障，对装有高频保护的线路，应采用母线差动保护动作（）的措施。

13、系统主保护的双重化是指两套不同原理的主保护的（）、（）和（）相互独立。

14、查找直流接地时，所用仪表内阻不低于( )。

15、发电厂和变电所应采用铜芯控制电缆和导线，强电控制回路的截面不应小于（）。

16、在运行中的二次回路上进行工作时，必须由( )，另一人作监护。

监护人由( )担任。

17、一条线路两端的同一型号微机高频保护程序版本应（）。

18、直流继电器的动作电压，不应超过额定电压的（），对于出口中间继电器，其值不低于额定电压的（）。

继电保护试题库+参考答案一、判断题（共100题，每题1分，共100分）1.保护快速性要求不太高时，可利用母线上相邻元件保护切除母线故障。

（A、正确B、错误正确答案：A2.近后备保护是当主保护或断路器拒动时，由本线路的另外一套保护来实现的后备保护。

A、正确B、错误正确答案：B3.自耦变压器外部接地故障，其公共绕组的电流方向不变。

（）A、正确B、错误正确答案：B4.双频制是指收信机既能收到对侧的高频信号也能收到本侧的高频信号。

（)A、正确B、错误正确答案：B5.闭锁式纵联方向保护如果使用线电压、相电流的方向元件，当系统振荡的时候可能误动（A、正确B、错误正确答案：A6.母线的充电保护是指母线故障的后备保护。

（）A、正确B、错误正确答案：B7.由于外汲电流（排除助增情况）的存在，使距离保护的测量阻抗增大，保护范围缩小。

（）A、正确B、错误正确答案：B8.零序、负序功率元件不反应系统振荡和过负荷。

（）A、正确B、错误正确答案：A9.中性点非直接接地电网发生单相接地时，线电压将发生变化。

（）A、正确B、错误正确答案：B10.功率方向继电器电流线圈、电压线圈的同极性端子无关紧要。

（）A、正确B、错误正确答案：B11.对于接在同一变电所母线上的所有双侧电源线路的定时限过电流保护，动作时限短者可不装方向元件。

（）A、正确B、错误正确答案：B12.变压器纵差动保护不能反应变压器绕组的匝间短路故障。

（）A、正确B、错误正确答案：B13.在小接地电流系统线路发生单相接地时，非故障线路的零序电流超前零序电压90°，故障线路的零序电流滞后零序电压90°。

（）A、正确B、错误正确答案：A14.线路装设综合重合闸，单相接地短路时跳开单相，然后进行单相重合；如重合不成功则跳开三相而不再进行重合。

（）A、正确B、错误正确答案：A15.变压器发生过励磁时，并非每次都造成设备的明显损坏，但多次反复过励磁将会降低变压器的使用寿命。

继电保护题库（附参考答案）一、单选题（共60题，每题1分，共60分）1.承受工频耐压试验1000V的回路有( )。

A、交流电流回路对地B、110V或220V直流回路各对触点对地C、交流电压回路对地D、110V或220V直流回路对地正确答案：B2.母线差动保护TA断线后( )。

A、延时闭锁母差保护B、只发告警信号C、瞬时闭锁母差保护D、启动保护跳闸正确答案：A3.变压器的铁损与( )有关，铜损与( )有关。

A、线圈电流、变压器电压B、变压器电压、线圈电流C、变压器电压、变压器电压D、与电流、电压均有关。

正确答案：B4.发生交流电压二次回路断线后不可能误动的保护为( )。

A、相电流保护B、距离保护C、差动保护D、零序电流方向保护正确答案：C5.220～500kV线路分相操作断路器使用单相重合闸，要求断路器三相合闸不同期时间不大于( )A、15msB、10msC、1msD、5ms正确答案：D6.智能终端模拟开入接点分辨率应小于( )。

A、2msB、5msC、10msD、1ms正确答案：D7.DL/T860逻辑设备映射到MMS的( )对象。

A、VMDB、DomainC、NamedvariableD、Journal正确答案：B8.SCD文件中( )节点用于记录修改的历史记录。

A、headerB、SubstationC、IEDD、Communication正确答案：A9.母线保护装置双母线接线，当母联开关处于分位时，( )自动转用比率制动系数低值。

A、大差、Ⅰ母、Ⅱ母比率差动元件B、I母比率差动元件C、II母比率差动元件D、大差比率差动元件正确答案：D10.Je3A4294测量距离保护的动作时间，要求最小通入电流值是( )。

A、5AB、最小精工电流C、两倍最小精工电流D、1.2倍最小精工电流。

正确答案：C11.智能变电站中线路保护装置告警信息中dsWarning数据集所包含的告警信息是( )。

A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案：A12.下述不能减少电压互感器基本误差的方法是( )。

继电保护专业试题库及答案继电保护是电力系统中至关重要的一环，它的正确运行直接关系到电力设备的安全性和电力系统的稳定性。

为了帮助学习继电保护的同学们更好地巩固知识和提高解题能力，我们特别准备了一份继电保护专业试题库以及相应的答案。

本试题库共涵盖了多个继电保护相关的知识点，题目形式多样，答案详细解析，供大家参考和学习。

第一部分：基础知识题1. 继电保护的作用是什么？请简要说明。

答案：继电保护的作用是在电力系统中及时、准确地检测出电力设备的异常状态或故障，并迅速采取措施，以保护设备的安全运行，保障电力系统的稳定性。

2. 定义继电保护的主要指标——动作时间，并解释其意义。

答案：动作时间是指从故障事件发生到保护动作开始的时间间隔。

动作时间的长短直接关系到继电保护的可靠性和动作速度，过长的动作时间可能导致设备损坏或事故扩大。

3. 列举并解释继电保护的三个基本功能。

答案：-检测功能：通过对电力系统的参数进行监测和检测，及时发现异常情况或故障并产生警报信号。

-判别功能：对检测到的信号进行处理和判别，区分是否为故障信号。

-动作功能：根据判别结果，对故障信号进行反应，采取相应措施，例如切除故障点、保护设备脱离电网等。

第二部分：应用题1. 描述电力系统中常见的故障类型，并说明其对设备和系统的影响。

答案：常见的故障类型包括短路故障、接地故障和开路故障。

-短路故障：电流在正常路径上形成不正常的低阻抗回路，导致电流过大，可能造成设备烧毁或电网崩溃。

-接地故障：电流通过不完全绝缘或不良接地回路流向地，导致设备绝缘损坏、电压波动等问题。

-开路故障：电流无法形成完整的回路，导致设备无法正常运行，影响电力系统的稳定性。

2. 给定一台发电机的额定电压和额定功率因数，试计算发电机对应的额定视在功率。

答案：额定视在功率（S）= 额定电压（U）×额定电流（I）注：额定电流可以通过额定功率因数和额定功率（P）的关系求得。

第三部分：继电保护装置题1. 请列举并解释常见的继电保护装置类型。

继电保护试题库一、选择题：1、省电网220千伏及以上线路、母线、发电机、变压器、电抗器等电气元件正常运行均应有（ C ）；若快速保护退出，必须采取临时措施，否则一次设备必须停役。

(A)高频保护； (B)后备保护； (C)快速保护； (D)过流保护2、距离保护Ⅱ段的保护范围一般为（ C ）。

(A)线路全长85%； (B)线路全长；(C)线路全长及下一线路的30%~40%； (D)线路全长及下一线路全长3、110kV线路TV二次电压回路断线时对重合闸同期的影响是（ B ）。

(A)可实现同期合闸； (B)不能实现同期合闸；(C)可能能实现同期合闸； (D)也有可能不能实现同期合闸、可实现检无压合闸4、当变压器外部故障时，有较大的穿越性短路电流流过变压器，这时变压器的差动保护（ C ）。

(A)立即动作； (B)延时动作； (C)不应动作； (D)视短路时间长短而定5、PT失压时，线路微机保护应将（ C ）自动闭锁。

(A)电流差动保护； (B)电流速断保护； (C)距离保护；(D)零序电流保护6、继电保护室（含高压室）空调设备应随时处于完好状态，温度设为（ C ）℃，应控制继保室内（含高压室）环境温度在5~30℃范围内，应防止不良气体和灰尘侵入。

(A)15； (B)20； (C)25； (D)307、零序电流的大小，主要取决于（ B ）。

（A）发电机是否接地；（B）变压器中性点接地的数目；（C）用电设备的外壳是否接地；（D）故障电流。

8、只有发生（ C ），零序电流才会出现。

(A)相间故障； (B)振荡时； (C)接地故障或非全相运行时； (D)短路。

9、过流保护加装复合电压闭锁可以（ C ）。

(A)加快保护动作时间； (B)增加保护可靠性； (C)提高保护的灵敏度； (D)延长保护范围。

10、零序保护能反应下列哪种故障类型（ A ）。

（A）只反映接地故障；（B）反映相间故障；（C）反映变压器故障；（D）反映线路故障。

继电保护试题库及参考答案一、多选题（共100题，每题1分，共100分）1.对阻抗继电器接线要求有（A、继电器的测量阻抗正比于短路点到保护安装处的距离B、继电器的测量阻抗应不随故障类型而改变C、继电器的测量阻抗应尽量小D、以上都不是正确答案：AB2.当母线发生故障时，对电力系统的影响有（A、影响供电可靠性B、破坏电力系统的稳定性C、有些用户被迫停电D、以上都不对正确答案：ABC3.母线如果没有装设专用的母线保护，则可以利用（）保护切除母线故障。

A、发电机的过电流保护B、变压器的过电流保护C、线路电源侧的保护D、以上都不正确正确答案：ABC4.具有方向性的过电流保护的主要组成元件有（A、方向元件B、电流元件C、时间元件D、以上都不是正确答案：ABC5.以下关于限时电流速断保护范围的说法正确的是(）A、限时电流速断的保护范国与短路类型有关B、在三段式电流保护中，限时电沆速断的保护范围最长C、在灵敏度满足要求的情况下，限时电流速断的保护范围不超出下一条线路瞬时速断保护范围D、限时电流速断的保护范国必须延伸到下一级线路中去正确答案：ACD6.利用导引线构成电流差动保护根据线路两侧电流互感器的端子是同极性还是异极性连接，其接线方式可分为（）两种方式。

A、环流式B、均压式C、三相完全星型D、三相电流互感器同极性并联正确答案：AB7.光纤通信系统通常有（）构成。

A、中继器B、光接收机C、光纤D、光发射机正确答案：ABCD8.当断路器重合于永久性故障，继电保护再次跳开断路器切除故障时，其影响表述正确的为（）A、使电力系统以及一些电气设备再次受到故障冲击B、影响继电保护动作的可靠性C、影响自动重合闸动作的可能性D、断路器负担加重，在极短时间内再次受到故障冲击正确答案：AD9.大电流系统发生接地故障时委序功率的说法正确的是〔A、零序功率的实际方向是由线路流向母线B、中性点接地处零序功率最小C、零序功率的方向与正序功率方向相反D、故障点零序功率最大正确答案：ABCD10.在进行电流保护整定时，短路电流的计算需要考虑以下（A、短路点与电源之间的阻抗B、系统等效电源的相电动势C、短路的类型D、系统的运行方式正确答案：ABCD11.下列对双母线运行时，对于元件固定连接的双母线差动保护的实现方法说法正确的是(）。

继电保护考试题库及答案一、选择题1. 继电保护的作用是（D）。

A. 提高系统的可靠性B. 提高系统的稳定性C. 提高系统的经济性D. 以上都对答案：D2. 下列哪种保护属于主保护（B）。

A. 过电流保护B. 差动保护C. 零序电流保护D. 过电压保护答案：B3. 下列哪种保护属于后备保护（C）。

A. 差动保护B. 电流速断保护C. 过电流保护D. 零序电流保护答案：C4. 下列哪种保护属于辅助保护（A）。

A. 电压互感器保护B. 电流互感器保护C. 差动保护D. 过电流保护答案：A二、填空题1. 继电保护装置的基本组成部分有____、____、____。

答案：测量元件、逻辑判断元件、执行元件2. 继电保护装置应满足的基本要求有____、____、____。

答案：选择性、快速性、可靠性3. 电流互感器的二次侧额定电流一般为____。

答案：5A4. 电压互感器的二次侧额定电压一般为____。

答案：100V三、判断题1. 继电保护装置的动作时间越短，保护效果越好。

（×）2. 主保护的作用是切除故障，后备保护的作用是保证系统的正常运行。

（×）3. 电流互感器的变比误差会影响继电保护装置的动作性能。

（√）4. 电压互感器的角误差会影响继电保护装置的动作性能。

（√）四、简答题1. 简述继电保护装置的作用。

答案：继电保护装置的作用是通过对电力系统各组成部分进行实时监测，当发生故障时，迅速、准确地切除故障部分，以保证电力系统的正常运行，防止故障扩大，降低故障对电力系统的影响。

2. 简述差动保护的工作原理。

答案：差动保护是利用电力系统各侧电流互感器的二次侧电流进行差动比较，当两侧电流不相等时，差动保护动作，切断故障电路。

其工作原理是：当系统正常运行时，两侧电流相等，差动保护不动作；当发生故障时，两侧电流不相等，差动保护动作，切除故障电路。

3. 简述过电流保护的工作原理。

答案：过电流保护是利用电力系统中的电流超过正常运行电流时，保护装置动作，切断故障电路。

山西省2016年继电保护和电力电网安全考试试题一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、在要求零位附近快速频繁改变转动方向，位置控制要求准确的生产机械，往往用可控环流可逆系统，即在负载电流小于额定值__时，让α＜β，人为的制造环流，使变流器电流连续。

A．1%～5%B．5%～10%C．10%～15%D．15%～20%2、进行MGB1420万能磨床电动机转数稳定的调整时，调节__可调节电压微分负反馈，以改善电动机运转时的动态特性。

A．RP1B．RP2C．RP4D．RP53、把放大电路的输出信号电压或电流的一部分或全部通过反馈电路，送回到输入端的过程叫__。

A．交流反馈B．直流反馈C．截止D．反馈4、为了防止虚焊，__的引线均应预先镀锡。

A．重要元器件B．次要元器件C．一般元器件D．所有元器件5、熔断器在低压配电系统和电力拖动系统中主要起__保护作用，因此熔断器属保护电器。

A．轻度过载B．短路C．失压D．欠压6、晶体管工作在放大状态时，发射结正偏，对于硅管约为0.7V，锗管约为__。

A．0.2VB．0.3VC．0.5VD．0.7V7、用感应法寻找断线、相间低电阻短路故障很方便，但不宜寻找高电阻短路及__故障。

A．两相接地B．三相接地C．单相接地D．多相接地8、主轴回转轴心线对工作台面的垂直度属于数控机床的__精度检验。

A．定位B．几何C．切削D．联动9、电力拖动电气原理图的识读步骤的第一步是__。

A．看用电器B．看电源C．看电气控制元件D．看辅助电器10、在步进电动机驱动电路中，脉冲信号经__放大器后控制步进电动机励磁绕组。

A．功率B．电流C．电压D．直流11、__不是CPU和RAM的抗干扰措施。

A．人工复位B．掉电保护C．软件陷阱D．接地技术12、根据加工完成控制梯形图下列指令正确的是（）。

A．ANI100B．AND100C．OR100D．ORI10013、频敏变阻器串接在__电动机的转子绕组中，作为起动设备。

继电保护考试题+答案一、判断题（共100题，每题1分，共100分）1.纵联保护中电力线路载波通道的阻波器在载波频率上呈谐振状态，阻抗最大。

()A、正确B、错误正确答案：A2.新安装的变压器差动保护在变压器充电时，应将差动保护停用，瓦斯保护投入运行，待测试差动保护极性正确后再投入运行。

（）A、正确B、错误正确答案：B3.对于接在同一变电所母线上的所有双侧电源线路的定时限过电流保护，动作时限短者可不装方向元件。

（）A、正确B、错误正确答案：B4.在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，利用相位比较继电器作为选择元件（）A、正确B、错误正确答案：A5.当双侧电源网络的电流保护装设方向元件后，就可以看做两个单侧电源网络的保护来整定。

（）A、正确B、错误正确答案：A6.快速切除线路和母线的故障，是提高电力系统静态稳定的最重要手段。

（）A、正确B、错误正确答案：B7.闭锁式纵联方向保护如果使用线电压、相电流的方向元件，当系统振荡的时候可能误动（A、正确B、错误正确答案：A8.只要出现非全相运行状态，一定会出现负序电流和零序电流。

（A、正确B、错误正确答案：B9.动作时间大于振荡周期的距离保护亦应经振荡闭锁控制。

（）A、正确B、错误正确答案：B10.静止元件（如线路和变压器）的负序和正序阻抗是相等的，零序阻抗则不同于正序或负序阻抗；旋转元件（如发电机和电动机）的正序、负序和零序阻抗三者互不相等。

（）A、正确B、错误正确答案：A11.方向过电流保护动作的正方向是短路功率从线路流向母线。

（）A、正确B、错误正确答案：B12.高频闭锁方向保护的启动元件有两个任务，一是起动发信回路；二是开放跳闸回路：这是为了防止外部故障仅一侧纵联保护启动导致误动。

（）A、正确B、错误正确答案：A13.系统运行方式越小，等效阻抗越大，短路电流越小，母线残压越小。

（）A、正确B、错误正确答案：A14.线路装设综合重合闸，单相接地短路时跳开单相，然后进行单相重合；如重合不成功则跳开三相而不再进行重合。
