Ns(network simulator) Tutorial 2002
- 格式：ppt
- 大小：241.50 KB
- 文档页数：50
文档推荐
-
历年政府工作报告最后一句话页数:2
-
2005年政府工作报告页数:8
-
历年政府工作报告中的关键词出现次数页数:6
-
历年政府工作报告中英文对照版和页数:6
-
【政府五年工作报告】近五年政府工作报告页数:5
下载文档原格式
合集下载
网络仿真技术文献综述
成绩：网络仿真文献综述摘要：网络仿真技术是一种通过建立网络设备和网络链路的统计模型, 并模拟网络流量的传输, 从而获取网络设计或优化所需要的网络性能数据的仿真技术.网络仿真技术以其独有的方法能够为网络的规划设计提供客观、可靠的定量依据，缩短网络建设周期，提高网络建设中决策的科学性，降低网络建设的投资风险。
网络仿真技术是一种通过建立网络设备和网络链路的统计模型, 并模拟网络流量的传输, 从而获取网络设计或优化所需要的网络性能数据的仿真技术。
由于仿真不是基于数学计算, 而是基于统计模型，因此，统计复用的随机性被精确地再现。
关键词：网络仿真；统计模型;仿真技术1.前言目前，数据网络的规划和设计一般采用的是经验、试验及计算等传统的网络设计方法。
不过，当网络规模越来越大、网元类型不断增多、网络拓扑日趋复杂、网络流量纷繁交织时，以经验为主的网络设计方法的弊端就越来越显现出来了。
网络规划设计者相对来说缺乏大型网络的设计经验，因此在设计过程中主观的成分更加突出。
数学计算和估算方法对于大型复杂网络的应用往往是非常困难的，得到的结果的可信性也是比较低的，特别是对于包交换、统计复用的数据网络,情况更是如此。
因此，随着网络的不断扩充，越来越需要一种新的网络规划和设计手段来提高网络设计的客观性和设计结果的可靠性，降低网络建设的投资风险。
网络仿真技术正是在这种需求拉动下应运而生的。
网络仿真技术以其独有的方法能够为网络的规划设计提供客观、可靠的定量依据,缩短网络建设周期,提高网络建设中决策的科学性,降低网络建设的投资风险。
网络仿真技术是一种通过建立网络设备和网络链路的统计模型, 并模拟网络流量的传输，从而获取网络设计或优化所需要的网络性能数据的仿真技术。
由于仿真不是基于数学计算，而是基于统计模型，因此，统计复用的随机性被精确地再现。
它以其独有的方法为网络的规划设计提供客观、可靠的定量依据,缩短网络建设周期，提高网络建设中决策的科学性，降低网络建设的投资风险。
几种WSN系统科研测试实验平台
无线传感器网络系统开发测试实验平台引言传感器网络的仿真与实物实验平台是传感器网络研究与开发的基础。
传统的网络研究方法主要有分析方法、实验方法和仿真方法。
对于一般的计算机网络，通常采用实验方法和仿真方法来衡量一个新协议或新算法的适用性，但是，对于电源能量、通信能力、计算能力和存储能力有限，以数据为中心，节点数目庞大，节点布署密集的无线传感器网络而言，由于实验空间和节点规模的限制，因此，仿真实验是无线传感器网络研究的重要途径。
目前发表的有关无线传感器网络的论文，大部分也都是基于仿真实验。
目前，无线传感器网络仿真与实验平台的建立方法主要包括以下几种。
1.1 通用网络仿真平台的二次开发这种仿真平台的建立方法就是在传统的通用网络仿真平台上开发适用于传感器网络的模型库、功能库和统计分析工具。
下面介绍几种常用的开源通用网络仿真平台。
1. NS-2NS-2（network simulator version 2）是无线传感器网络研究中最流行的仿真工具，是一个开源的离散事件仿真器，采用模块化方法实现。
用户可以通过“继承”来开发自己的SensorSim传感器节点模型模块，具有很好的可扩展性，既能够对仿真模型扩展，也能够直接创建和使用新的网络协议。
NS-2通过C++与OTcl结合实现仿真，其中：C++实现网络协议以及扩展NS-2模型库；而OTcl 则用于创建和控制仿真环境，选择输出数据等。
基于NS-2开发无线传感器网络仿真平台，主要是对其中的Ad Hoc仿真工具加以改进并添加相关仿真支持组件来实现的，包括：传感信道、传感器模型、电池模型、针对无线传感器的轻量级协议栈、混合仿真以及仿真场景生成等。
SensorSim[1]就是在NS-2基础上建立的仿真平台，主要是在NS-2基础上建立了无线传感器网络相关模型库。
图10.1所示是SensorSim平台的传感器节点模型，包括两个模块：传感器功能模块和能量模块。
其中，传感器功能模块是对传感器所有功能模块的软件抽象；而能量模块则是实际硬件抽象。
网络模拟器NS-2及其应用分析
定义了一个新分组头，要改动 NS 目录下 packet.h 文件的 enum packet_t{ }和 class p_in
fo{ }相应部分；改动 tcl/lib/ns-default.tcl 文件，定义 Tcl 对象的缺省值；改动 tcl/l ib/ns-packet.tcl 文件，在该文件中为新的分组增加一个入口；改动 Makefile 文件，将*. o 文件加入到该文件 NS 对象文件列表中。 （5） 此生成了新的 NS。 在 NS 目录下运行 Make Depend 和 Make，重新编译 NS，至
ph、gnuplot 得出有用的数据曲线,或者用 Nam 观看网络模拟运行过程。
2.2
C + + 建立新协议或修改已有网络对象进行扩展要考虑的问题
如果模拟只要求对现有的协议进行简单修改即可完成，无需建立新的协议代理，
则找到相应的待修改协议代码进行预期的修改，然后直接编译生成新的 NS。然而，当建立 新协议时一般需要考虑以下问题： （1） 并建立恰当的类定义。 （2） 连接函数。 （3） （4） 至少定义接收函数 recv( )和命令函数 command( )。 新协议代码完成后，要对相关文件进行改动。例如，如果 定义 C++代码和 Otcl 代码之间的接口连接，即定义 OTcl 首先定义头文件， 包括数据结构和决定新代理的继承结构，
#建立一条 TCP 连接 set tcp [new Agent/TCP] $tcp set class_ 2 $ns attach-agent $n0 $tcp set sink [new Agent/TCPSink] $ns attach-agent $n3 $sink $ns connect $tcp $sink #在 NAM 中，TCP 的连接以蓝色表示 $tcp set fid_ 1 #在 TCP 连接之上建立 FTP 应用 set ftp [new Application/FTP] $ftp attach-agent $tcp $ftp set type_ FTP #建立一条 UDP 连接 set udp [new Agent/UDP] $ns attach-agent $n1 $udp set null [new Agent/Null] $ns attach-agent $n3 $null $ns connect $udp $null #在 NAM 中，UDP 的连接以红色表示 $udp set fid_ 2 #在 UDP 连接之上建立 CBR 应用 set cbr [new Application/Traffic/CBR] $cbr attach-agent $udp $cbr set type_ CBR $cbr set packet_size_ 1000 $cbr set rate_ 1mb $cbr set random_ false # 设定 FTP 和 CBR 的开始和结束时间 $ns at 0.1 "$cbr start" $ns at 1.0 "$ftp start" $ns at 4.0 "$ftp stop" $ns at 4.5 "$cbr stop" #在 5.0 秒调用 finish 过程结束模拟 $ns at 5.0 "finish" #执行模拟 $ns run
NS2安装说明
NS-2网络模拟对计算机网络技术的研究通常有三种方式：理论研究、网络模拟、试验网测试。
在上述三种网络研究方式中，最常用的是利用软件进行网络模拟。
其中在大多数的模拟软件中，NS-2（Network Simulator , version 2）网络模拟器是对网络协议进行评估与研究的一个主流模拟软件。
这是一款开放源代码的网络模拟软件，最初由加州大学伯克利分校（UC Berkeley）开发。
全世界范围内众多学术机构以及个人采用NS-2来进行研究，很多大学把NS-2作为网络理论和技术课程的辅助工具，大量的期刊和会议论文都采用NS-2作为功能和性能评估工具。
NS-2采用了分裂对象模型的开发机制，使用了C++ 和OTcl 两种开发语言进行开发，它们之间利用TclCL（OTcl C++ Linkage）机制相互映射。
之所以使用两种编程语言，是因为模拟器需要做两个方面的事情。
一方面，具体协议的模拟和实现，需要一种程序设计语言能够高效的处理字节、报头等信息，以便能够应用合适的算法在大量的数据集合上进行操作。
为了实现这个任务，程序内部模块的运行速度非常重要，而运行模拟环境的时间、寻找和修复bug的时间、重新编译和运行时间相比并不是很重要，这种情况下，使用C++语言非常合适；另一方面，许多网络研究工作都围绕着网络组件和环境的具体参数的设置来开发和模拟所需的网络场景，而且需要方便修改和发现、修复程序中的bug，这种情况下，使用OTcl脚本语言来完成这部分工作是很具有优势的。
现在，NS的版本已经到了NS-3，而且是纯C++编程了。
所以可以根据自己的实际情况来采用不同的版本。
NS学习第一个棘手的问题就是资源（包括书籍、网络资源（百思论坛））较少，所以需要自己慢慢的摸索，其次是NS-2涉及的语言C++和OTCL两种语言。
C++高效编译，OTCL解释执行，分工合作。
1 NS-2的安装在安装之前，我们可以在NS-2的官方主页/nsnam/ns/ 了解NS-2的最新动态，并且可以找到NS-2 软件包以及相关的NS手册的下载地址。
NS-2入门简介PPT课件
Tcl命令的基本构成是：命令名+参数+参数+…………
Tcl的executer的功能是：把Tcl的Parser处理过的命令或语句字符串 向量进行分析。由于字符串向量的第一个字符串元素是命令的名称， 那么executer匹配Tcl中C库函数的函数名，当匹配到的时候，把全 部参数传递给匹配到的C函数来执行命令，然后返回结果。如果匹 配不到则返回错误。
6
2021/6/4
Tcl与Tk编程环境概述
# Writing a procedure called "test" proc test {} {
set a 43 set b 27 set c [expr $a + $b] set d [expr [expr $a - $b] * $c] for {set k 0} {$k < 10} {incr k} {…………} } # Calling the "test" procedure created above test
7
2021/6/4
Tcl命令和语句的执行过程
Tcl解释器分为两个主要模块，Tcl的Parser和Tcl的executer。
Tcl的Parser要执行的主要功能是：把输入的命令或者语句切割成一 个一个的字符串，并在一遍扫描的过程中进行变量替换、命令结果 替换和特殊字符替换。在切割过程中不对命令进行任何语意理解。
12
2021/6/4
为什么是C++和OTCL来实现？
为了满足以上两种不同任务的需要，NS的设计实现使用了两种程序 设计语言，C++和Otcl。
这两种程序设计语言都是面向对象源自object oriented）的程序设计 语言 。
Tcl的executer的功能是：把Tcl的Parser处理过的命令或语句字符串 向量进行分析。由于字符串向量的第一个字符串元素是命令的名称， 那么executer匹配Tcl中C库函数的函数名，当匹配到的时候，把全 部参数传递给匹配到的C函数来执行命令，然后返回结果。如果匹 配不到则返回错误。
6
2021/6/4
Tcl与Tk编程环境概述
# Writing a procedure called "test" proc test {} {
set a 43 set b 27 set c [expr $a + $b] set d [expr [expr $a - $b] * $c] for {set k 0} {$k < 10} {incr k} {…………} } # Calling the "test" procedure created above test
7
2021/6/4
Tcl命令和语句的执行过程
Tcl解释器分为两个主要模块，Tcl的Parser和Tcl的executer。
Tcl的Parser要执行的主要功能是：把输入的命令或者语句切割成一 个一个的字符串，并在一遍扫描的过程中进行变量替换、命令结果 替换和特殊字符替换。在切割过程中不对命令进行任何语意理解。
12
2021/6/4
为什么是C++和OTCL来实现？
为了满足以上两种不同任务的需要，NS的设计实现使用了两种程序 设计语言，C++和Otcl。
这两种程序设计语言都是面向对象源自object oriented）的程序设计 语言 。
NS-2基础模拟与训练

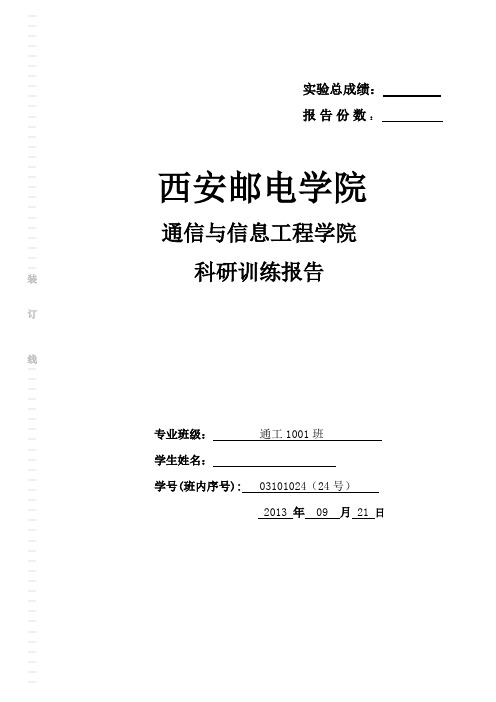

西安邮电学院 通信与信息工程学院 科研训练报告 专业班级： 通工1001班 学生姓名： 学号(班内序号): 03101024（24号） 2013 年 09 月 21 日——————————————————————————装订线————————————————————————————————报告份数：NS-2网络模拟基础与应用一、电子文献检索通过对电子文献检索的学习，我有以下心得和体会：一．学习了文献检索这门课程，我才发现，通过图书馆的电子资源，我们可以查询到许许多多的有用文献，对我们的学习具有相当大的作用，另外，还让我形成了借助这些数据库进行自主学习的习惯，只要有需要，我就会在这些数据库中查询自己感兴趣的东西，用来丰富自己的综合知识。
