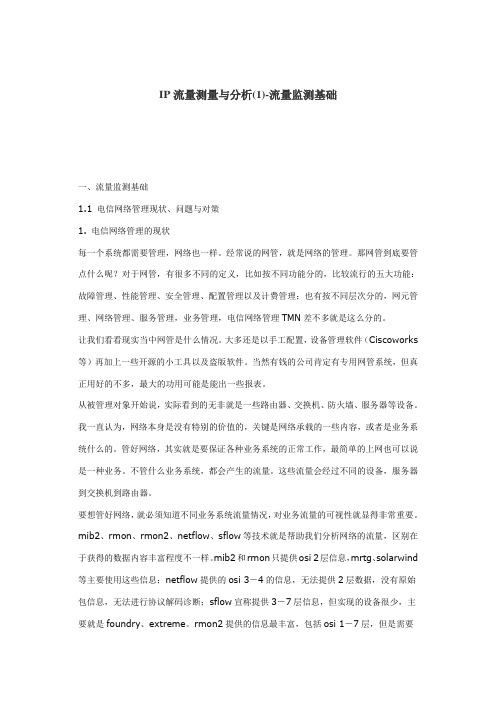

IP流量测量与分析(1)-流量监测基础一、流量监测基础1.1 电信网络管理现状、问题与对策1. 电信网络管理的现状每一个系统都需要管理,网络也一样。
经常说的网管,就是网络的管理。
那网管到底要管点什么呢?对于网管,有很多不同的定义,比如按不同功能分的,比较流行的五大功能:故障管理、性能管理、安全管理、配置管理以及计费管理;也有按不同层次分的,网元管理、网络管理、服务管理,业务管理,电信网络管理TMN差不多就是这么分的。
让我们看看现实当中网管是什么情况。
大多还是以手工配置,设备管理软件(Ciscoworks 等)再加上一些开源的小工具以及盗版软件。
当然有钱的公司肯定有专用网管系统,但真正用好的不多,最大的功用可能是能出一些报表。
从被管理对象开始说,实际看到的无非就是一些路由器、交换机、防火墙、服务器等设备。
我一直认为,网络本身是没有特别的价值的,关键是网络承载的一些内容,或者是业务系统什么的。
管好网络,其实就是要保证各种业务系统的正常工作,最简单的上网也可以说是一种业务。
不管什么业务系统,都会产生的流量。
这些流量会经过不同的设备,服务器到交换机到路由器。
要想管好网络,就必须知道不同业务系统流量情况,对业务流量的可视性就显得非常重要。
mib2、rmon、rmon2、netflow、sflow等技术就是帮助我们分析网络的流量,区别在于获得的数据内容丰富程度不一样。
mib2和rmon只提供osi 2层信息,mrtg、solarwind 等主要使用这些信息;netflow提供的osi 3-4的信息,无法提供2层数据,没有原始包信息,无法进行协议解码诊断;sflow宣称提供3-7层信息,但实现的设备很少,主要就是foundry、extreme。
rmon2提供的信息最丰富,包括osi 1-7层,但是需要额外产品的支持才能实现,其实sniffer,wildpacket、netscout就是rmon2的实现,只不过wildpackets还支持rmon1的信息读取,而sniffer不行,netscout除了支持mib2、rmon、rmon2(需要专用硬件实现)、还支持netflow。

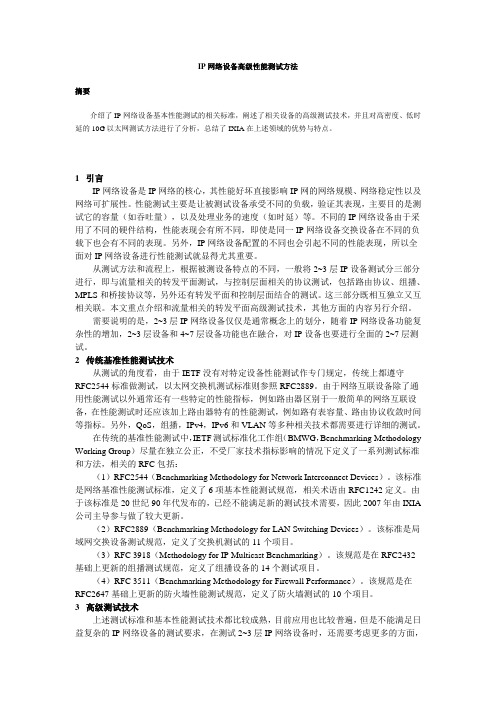

IP网络设备高级性能测试方法摘要介绍了IP网络设备基本性能测试的相关标准,阐述了相关设备的高级测试技术,并且对高密度、低时延的10G以太网测试方法进行了分析,总结了IXIA在上述领域的优势与特点。
1 引言IP网络设备是IP网络的核心,其性能好坏直接影响IP网的网络规模、网络稳定性以及网络可扩展性。
性能测试主要是让被测试设备承受不同的负载,验证其表现,主要目的是测试它的容量(如吞吐量),以及处理业务的速度(如时延)等。
不同的IP网络设备由于采用了不同的硬件结构,性能表现会有所不同,即使是同一IP网络设备交换设备在不同的负载下也会有不同的表现。
另外,IP网络设备配置的不同也会引起不同的性能表现,所以全面对IP网络设备进行性能测试就显得尤其重要。
从测试方法和流程上,根据被测设备特点的不同,一般将2~3层IP设备测试分三部分进行,即与流量相关的转发平面测试,与控制层面相关的协议测试,包括路由协议、组播、MPLS和桥接协议等,另外还有转发平面和控制层面结合的测试。
这三部分既相互独立又互相关联。
本文重点介绍和流量相关的转发平面高级测试技术,其他方面的内容另行介绍。
需要说明的是,2~3层IP网络设备仅仅是通常概念上的划分,随着IP网络设备功能复杂性的增加,2~3层设备和4~7层设备功能也在融合,对IP设备也要进行全面的2~7层测试。
2 传统基准性能测试技术从测试的角度看,由于IETF没有对特定设备性能测试作专门规定,传统上都遵守RFC2544标准做测试,以太网交换机测试标准则参照RFC2889。
由于网络互联设备除了通用性能测试以外通常还有一些特定的性能指标,例如路由器区别于一般简单的网络互联设备,在性能测试时还应该加上路由器特有的性能测试,例如路有表容量、路由协议收敛时间等指标。
另外,QoS,组播,IPv4,IPv6和VLAN等多种相关技术都需要进行详细的测试。
在传统的基准性能测试中,IETF测试标准化工作组(BMWG,Benchmarking Methodology Working Group)尽量在独立公正,不受厂家技术指标影响的情况下定义了一系列测试标准和方法,相关的RFC包括:(1)RFC2544(Benchmarking Methodology for Network Interconnect Devices)。
ip等级测试方法IP地址是一个网络中计算机设备的唯一标识符,它由四个数字组成,每个数字之间用点分隔符隔开。
IP地址有不同的等级,通常被称为IP地址类。
这些等级包括A、B、C、D和E类。
不同的IP地址类别有不同的网络号和主机号分配方式。
在网络配置和管理过程中,了解IP地址等级是非常重要的,因为它可以指导网络管理员如何正确地分配IP地址。
下面是一些测试方法,可以帮助您了解和确定一个IP地址的等级:1. 首先,查看IP地址的第一个数字。
如果它是在1到126之间的数字,则它是一个A类地址。
如果它是在128到191之间的数字,则它是一个B类地址。
如果它是在192到223之间的数字,则它是一个C类地址。
2. 如果IP地址的第一个数字是224到239之间的数字,则它是一个D类地址。
D类地址通常用于多播(multicasting)。
如果IP地址的第一个数字是240到255之间的数字,则它是一个E类地址。
E类地址保留给未来使用,并且目前未被分配给任何特定的用途。
3. 另一种确定IP地址等级的方法是查看子网掩码。
子网掩码是用来确定一个IP地址的网络部分和主机部分的掩码。
对于A类地址,子网掩码是255.0.0.0;对于B类地址,子网掩码是255.255.0.0;对于C类地址,子网掩码是255.255.255.0。
子网掩码的后缀数字表示主机号的数量。
例如,对于C类地址,子网掩码为255.255.255.0表示主机号有256个。
4. 最后,可以使用网络探测工具(如ping或traceroute)来确定IP地址的等级。
通过向IP地址发送数据包并观察响应时间和路由,可以确定网络中的其他设备和主机。
这可以帮助确定IP地址的等级和网络拓扑结构。
总之,了解IP地址的等级是非常重要的,因为它可以帮助网络管理员正确配置和管理网络。
通过以上测试方法,您可以快速确定IP地址的等级并作出相应的决策。
IP地址测试命令详解可能经常会遇到这样一种情形:访问某一个网站时可能会花费好长时间来进行连接,或者根本就无法访问需要的网站。
那如何才能知道线路质量的好坏呢?请看本文中的几个网络测试命令,掌握它们有助于更好地使用和维护网络:一、Ping使用格式:ping [x] [-t] [-a] [-n count] [-l size]参数介绍:-t 让用户所在的主机不断向目标主机发送数据-a 以IP地址格式来显示目标主机的网络地址-n count 指定要Ping多少次,具体次数由后面的count来指定-l size 指定发送到目标主机的数据包的大小主要功能:用来测试一帧数据从一台主机传输到另一台主机所需的时间,从而判断主响应时间。
数在被测引擎中却排在倒数第二位。
但即使这样,我们仍然认为Yahoo可排在第一名,建议每个浏览或搜索Web的人都使用它。
详细介绍:该命令主要是用来检查路由是否能够到达某站点。
由于该命令的包长常小,所以在网上传递的速度非常快,可以快速检测您要去的站点是否可达。
如果执行Ping不成功,则可以预测故障出现在以下几个方面:网线是否连通,网络适配器配置是否正确,IP地址是否可用等。
如果执行Ping成功而网络仍无法使用,那么问题很可能出在网络系统的软件配置方面,Ping成功只能保证当前主机与目的主机间存在一条连通的物理路径。
它的使用格式是在命令提示符下键入:Ping IP地址或主机名,执行结果显示响应时间。
重复执行这个命令,你可以发现Ping报告的响应时间是不同的。
具体的ping命令后还可跟好多参数,你可以键入ping后回车,以得到详细说明。
举例说明:当我们要访问一个站点(例如)时,可以利用Ping程序来测试目前连接该网站的速度如何。
执行时首先在Windows9x 系统上,单击“开始”菜单并选择“运行”命令,在运行对话框中输入Ping和用户要测试的网址(例如ping ),该程序就会向指定Web网址的主服务器发送一个32字节的消息,然后,它将服务器的响应时间记录下来。
一、实验目的1. 熟悉网络测量的基本概念和原理;2. 掌握常用的网络测量工具及其操作方法;3. 通过实验,提高网络性能分析能力;4. 培养团队协作和动手实践能力。
二、实验内容1. 网络性能测试工具的使用;2. 网络带宽测试;3. 网络延迟测试;4. 网络丢包测试;5. 网络连通性测试。
三、实验原理网络测量是通过网络测试工具对网络性能进行评估的过程。
通过网络测量,可以了解网络的带宽、延迟、丢包等关键性能指标,从而发现网络中的问题,优化网络配置。
四、实验步骤1. 网络性能测试工具的使用(1)打开网络测试工具,如NetSpeedTest、Iperf等;(2)选择测试类型,如上传、下载、并发连接等;(3)设置测试参数,如测试时间、测试带宽等;(4)开始测试,记录测试结果。
2. 网络带宽测试(1)使用NetSpeedTest进行带宽测试;(2)在测试页面选择下载、上传测试,设置测试时间;(3)点击“开始测试”按钮,记录测试结果。
3. 网络延迟测试(1)使用Ping命令进行延迟测试;(2)在命令行输入“ping 目标IP地址”,记录返回结果中的延迟时间。
4. 网络丢包测试(1)使用Tracert命令进行丢包测试;(2)在命令行输入“tracert 目标IP地址”,记录测试过程中的丢包情况。
5. 网络连通性测试(1)使用Ping命令进行连通性测试;(2)在命令行输入“ping 目标IP地址”,记录测试过程中的连通性结果。
五、实验结果与分析1. 网络带宽测试结果:根据测试结果,计算出实际带宽与理论带宽的差距,分析可能的原因。
2. 网络延迟测试结果:根据测试结果,分析网络延迟的原因,如路由器、交换机等设备配置不当,或网络拥塞等。
3. 网络丢包测试结果:根据测试结果,分析网络丢包的原因,如网络设备故障、链路质量差等。
4. 网络连通性测试结果:根据测试结果,分析网络连通性是否正常,如存在连通性问题,应检查网络配置或设备故障。
ip测试标准
IP测试标准通常涉及三个方面:
1. IP协议标准:IP协议标准指IP协议的RFC文档,包括
IPV4和IPV6两个版本的RFC文档。
测试人员需要了解IP协
议的工作原理和规范,以确保测试的准确性和完整性。
2. 网络性能测试标准:网络性能测试标准主要包括吞吐量、延迟、丢包率等指标的测试,主要涉及网络设备的性能测试,如路由器、交换机和防火墙等设备。
测试人员需要了解各种网络设备的性能参数和测试方法,以便准确地评估其性能和可靠性。
3. 协议兼容性测试标准:协议兼容性测试标准是指测试网络设备在不同版本的IP协议和其他相关协议下的兼容性。
例如,
在IPv6网络中测试IPv4和IPv6协议的兼容性,测试设备在
不同协议版本中的性能和可靠性等。
测试人员需要了解各种协议的规范和测试方法,以便准确地评估设备的兼容性和可用性。
看IP地址的网络探测和扫描工具网络探测和扫描工具是现代网络安全领域中一种非常重要的技术和工具。
通过使用这些工具,我们可以了解和探测网络中存在的安全隐患,并采取相应的安全措施。
其中,IP地址的探测和扫描是网络探测和扫描工具中的重要方面。
本文将详细介绍IP地址的网络探测和扫描工具,并探讨其原理和应用。
一、IP地址的基础知识在开始讨论IP地址的网络探测和扫描工具之前,我们首先需要了解IP地址的基础知识。
IP地址是Internet Protocol Address的缩写,是指互联网协议地址,用于唯一标识一个设备在网络中的位置。
IP地址由32位二进制数表示,通常使用十进制点分十六进制表示法来表示,如192.168.0.1。
二、IP地址的探测工具IP地址的探测工具是一类用于发现网络中存在的主机、路由器和其他设备的工具。
这些工具通过发送不同类型的网络请求来探测目标主机的状态和响应时间,从而确定目标主机的IP地址和任何其他有关的信息。
1. Ping工具Ping工具是最常用的IP地址探测工具之一。
它通过发送ICMP (Internet Control Message Protocol)回显请求来确定目标主机是否可达。
Ping工具能够测量目标主机的响应时间,并根据响应时间判断网络连接质量。
2. Traceroute工具Traceroute工具是另一种常用的IP地址探测工具。
它通过发送一系列的UDP(User Datagram Protocol)分组来确定到达目标主机所经过的路径。
Traceroute工具可以显示每个跃点的IP地址和响应时间,帮助用户了解网络路径的拓扑结构和延迟信息。
3. Nmap工具Nmap工具是一种功能强大的IP地址扫描工具。
它能够进行广泛的端口扫描和操作系统探测,帮助用户检测网络中存在的开放和关闭的端口,并获取目标主机的操作系统信息。
Nmap工具支持多种扫描技术和高级配置选项,适用于各种网络环境和目标设备。
