计算机网络实验报告三网际协议IP

题目：1、修改udp实验程序完成两台电脑通讯2、修改tcp实验程序完成两台电脑通讯3、修改IP源代码实现只调用一个函数**: ***学号：**********班号：10011303时间：2015-12-25计算机学院目录摘要1 目的 .................................................... 错误!未定义书签。

2 要求 (1)3 相关知识 (1)4 实验内容及过程................................. 错误!未定义书签。

5参考文献 .. (4)1、实验目的1.学习UDP和TCP及IP的通讯原理。

2.掌握Socket的编程方法。

3.培养学生自己的创新实验的能力。

4、训练修改实验代码能力。

2、实验要求1、熟悉UDP和TCP通讯的原理及socket编程。

2、自己修改UDP和TCP协议代码中的错误部分，完成两台电脑之间通讯。

3、修改IP源代码使所有外部调用函数都放在一个主函数里面。

3、相关知识1、UDP协议UDP协议[2]的全称是用户数据包协议[3]，在网络中它与TCP协议一样用于处理数据包，是一种无连接的协议。

在OSI模型中，在第四层——传输层，处于IP协议的上一层。

UDP有不提供数据包分组、组装和不能对数据包进行排序的缺点，也就是说，当报文发送之后，是无法得知其是否安全完整到达的。

UDP用来支持那些需要在计算机之间传输数据的网络应用。

包括网络视频会议系统在内的众多的客户/服务器模式的网络应用都需要使用UDP协议。

UDP协议从问世至今已经被使用了很多年，虽然其最初的光彩已经被一些类似协议所掩盖，但是即使是在现在，UDP仍然不失为一项非常实用和可行的网络传输层协议。

与所熟知的TCP（传输控制协议）协议一样，UDP协议直接位于IP（网际协议）协议的顶层。

根据OSI（开放系统互连）参考模型，UDP和TCP都属于传输层协议。

UDP协议的主要作用是将网络数据流量压缩成数据包的形式。

第1篇一、实验目的1. 理解网络层协议的基本概念和作用；2. 掌握IP协议、ARP协议和RIP协议的基本原理和配置方法；3. 通过实验验证网络层协议在实际网络中的应用。

二、实验环境1. 实验设备：一台安装有Cisco Packet Tracer软件的PC机；2. 实验软件：Cisco Packet Tracer 7.3.1模拟器；3. 实验拓扑：实验拓扑结构如图1所示，包括三台路由器（R1、R2、R3）和三台主机（H1、H2、H3）。

图1 实验拓扑结构图三、实验内容1. IP协议分析实验（1）实验目的：了解IP协议的基本原理和配置方法。

（2）实验步骤：① 在R1、R2、R3上配置IP地址、子网掩码和默认网关；② 在H1、H2、H3上配置IP地址、子网掩码和默认网关；③ 使用Ping命令测试H1与H2、H3之间的连通性；④ 分析实验结果，验证IP协议在网络层的作用。

（3）实验结果与分析：通过实验，验证了IP协议在网络层中实现数据包的传输和路由功能。

当H1与H2、H3之间进行通信时，数据包会按照IP地址进行路由，最终到达目标主机。

2. ARP协议分析实验（1）实验目的：了解ARP协议的基本原理和配置方法。

（2）实验步骤：① 在R1、R2、R3上配置IP地址、子网掩码和默认网关；② 在H1、H2、H3上配置IP地址、子网掩码和默认网关；③ 在H1上配置MAC地址与IP地址的静态映射；④ 使用Ping命令测试H1与H2、H3之间的连通性；⑤ 分析实验结果，验证ARP协议在网络层的作用。

（3）实验结果与分析：通过实验，验证了ARP协议在网络层中实现IP地址与MAC地址的映射功能。

当H1与H2、H3之间进行通信时，数据包会通过ARP协议获取目标主机的MAC地址，从而实现数据包的传输。

3. RIP协议分析实验（1）实验目的：了解RIP协议的基本原理和配置方法。

（2）实验步骤：① 在R1、R2、R3上配置IP地址、子网掩码和默认网关；② 在R1、R2、R3上配置RIP协议，使其相互通告路由信息；③ 在H1、H2、H3上配置IP地址、子网掩码和默认网关；④ 使用Ping命令测试H1与H2、H3之间的连通性；⑤ 分析实验结果，验证RIP协议在网络层的作用。

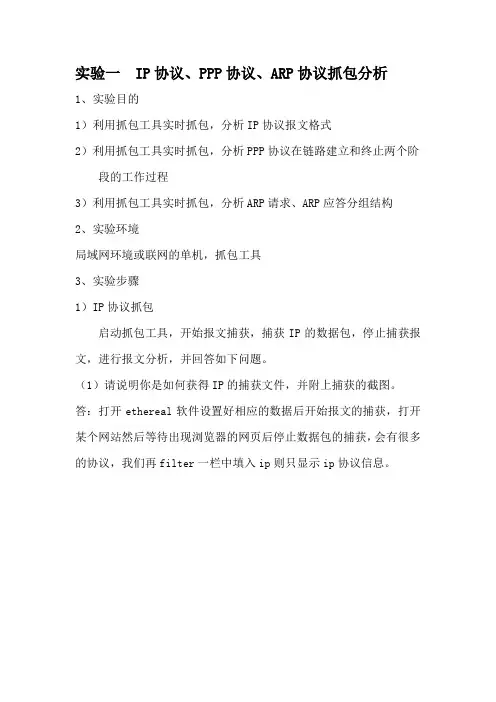

实验一 IP协议、PPP协议、ARP协议抓包分析1、实验目的1）利用抓包工具实时抓包，分析IP协议报文格式2）利用抓包工具实时抓包，分析PPP协议在链路建立和终止两个阶段的工作过程3）利用抓包工具实时抓包，分析ARP请求、ARP应答分组结构2、实验环境局域网环境或联网的单机，抓包工具3、实验步骤1）IP协议抓包启动抓包工具，开始报文捕获，捕获IP的数据包，停止捕获报文，进行报文分析，并回答如下问题。

（1）请说明你是如何获得IP的捕获文件，并附上捕获的截图。

答：打开ethereal软件设置好相应的数据后开始报文的捕获，打开某个网站然后等待出现浏览器的网页后停止数据包的捕获，会有很多的协议，我们再filter一栏中填入ip则只显示ip协议信息。

（2）通过捕获的数据包分析IP的报文结构，将IP报文各字段参照课本及相关资料填写如下表格。

字段名字段长度字段值字段表达信息Version 4B 4 表示当前正运行的IP版本信息Header length IP 4B 20bytes 表示以32比特为单位的信息数据包包头的长度，这是所有报头信息的总长度Differentiatedservices Filed8B 0x00 表示一个特定的上层协议所分配的重要级别Total length 16B 52 整个数据包的长度Identification 18B Ox5660（22112）表示当前的数据包Flag 3B Ox04（don’t Fragment）目前只有2位有意义，最低位为MF，MF=0表示这是若干字段的最后一个，为1表示后面还有分段，标志字段中间的一位位DF，值为1时表示不能分片，为0时表示可以分片Fragment offset 13B 0较长的分组在分片以后，某片在原分组中的相对位置Time to live 8B 64数据报在网络中的寿命Protocol 8B TCP指出数据报携带的使用哪种协议，以便使目的主机的ip层知道应将数据部分上交给哪个处理Header16B Oxb816(correct) 表示只检查数据的首部，而不包括数据部分checksum发送方的ip地址Source 32B 125.220.196.207(125.220.196.207)接收方的ip地址Destination 32B 211.142.22.19(211.142.22.19)(3)请举例说明IP协议中IP分组分片和组装的过程。

广东警官学院《计算机网络》
实验报告
课程名称计算机网络原理
实验学期 2011 至 2012 学年第二学期
学生所在系部计算机系
年级 2010 专业班级计算机科学与技术3班
学生姓名陆长鹏学号 201007140315 任课教师
实验成绩
计算机系制
实验报告须知
1、学生上交实验报告时，必须为打印稿（A4纸）。

页面空间不够，可以顺延。

2、学生应该填写的内容包括：封面相关栏目、实验地点、时间、目的、设备环境、
内容、结果及分析等。

3、教师应该填写的内容包括：实验成绩、教师评价等。

4、教师根据本课程的《实验指导》中实验内容的要求，评定学生的综合性实验成
绩；要求在该课程期末考试前将实验报告交给任课教师。

综合性实验中，所涉及的程序，文档等在交实验报告前，拷贝给任课教师。

任课教师统一刻录成光盘，与该课程的期末考试成绩一同上交到系里存档。

5、未尽事宜，请参考该课程的实验大纲和教学大纲。

《计算机网络原理》课程综合性实验报告
开课实验室：网络工程实验室2012 年月日。

广东警官学院《计算机网络》
实验报告
课程名称计算机网络原理
实验学期 2011 至 2012 学年第二学期
学生所在系部计算机系
年级 2010 专业班级计算机科学与技术3班
学生姓名陆长鹏学号 201007140315 任课教师
实验成绩
计算机系制
实验报告须知
1、学生上交实验报告时，必须为打印稿（A4纸）。

页面空间不够，可以顺延。

2、学生应该填写的内容包括：封面相关栏目、实验地点、时间、目的、设备环境、
内容、结果及分析等。

3、教师应该填写的内容包括：实验成绩、教师评价等。

4、教师根据本课程的《实验指导》中实验内容的要求，评定学生的综合性实验成
绩；要求在该课程期末考试前将实验报告交给任课教师。

综合性实验中，所涉及的程序，文档等在交实验报告前，拷贝给任课教师。

任课教师统一刻录成光盘，与该课程的期末考试成绩一同上交到系里存档。

5、未尽事宜，请参考该课程的实验大纲和教学大纲。

《计算机网络原理》课程综合性实验报告
开课实验室：网络工程实验室2012 年月日。

实验四、IP协议分析实验报告一、实验目的本次实验的主要目的是深入理解 IP 协议的工作原理和机制，通过对 IP 数据包的捕获和分析，掌握 IP 协议头部字段的含义和作用，了解IP 地址的分类和子网掩码的计算方法，以及 IP 数据包在网络中的传输过程。

二、实验环境1、操作系统：Windows 102、抓包工具：Wireshark3、网络环境：实验室内部局域网三、实验原理IP 协议（Internet Protocol）是 TCP/IP 协议族中的核心协议之一，它负责为网络中的数据包提供寻址和路由功能。

IP 协议定义了 IP 数据包的格式，包括头部字段和数据部分。

IP 协议头部字段包含了源 IP 地址、目的 IP 地址、协议类型、生存时间（TTL）等重要信息。

通过对这些字段的分析，可以了解数据包的来源、去向、所承载的上层协议以及在网络中的存活时间。

IP 地址分为 A、B、C、D、E 五类，其中 A、B、C 类是常用的单播地址，D 类用于组播，E 类保留。

子网掩码用于确定 IP 地址的网络部分和主机部分，通过子网掩码可以将一个网络划分为多个子网，提高网络的灵活性和可扩展性。

四、实验步骤1、打开 Wireshark 软件，选择合适的网络接口进行数据包捕获。

2、在网络中进行一些常见的网络活动，如访问网站、发送邮件等，以便捕获到相关的 IP 数据包。

3、停止数据包捕获，对捕获到的数据包进行筛选和分析，只保留IP 协议的数据包。

4、选择一个 IP 数据包，查看其详细信息，包括头部字段的值和数据部分的内容。

5、分析源IP 地址和目的IP 地址，确定数据包的发送方和接收方。

6、查看协议类型字段，确定数据包所承载的上层协议，如 TCP、UDP 等。

7、分析 TTL 字段的值，了解数据包在网络中的转发次数。

8、计算子网掩码，确定网络地址和主机地址。

五、实验结果与分析1、捕获到的 IP 数据包头部字段分析源 IP 地址：＿____，表示数据包的发送方的 IP 地址。

第1篇一、实验目的1. 理解网络解析协议的基本概念和工作原理。

2. 掌握DNS、ARP等网络解析协议的报文格式和报文分析。

3. 学会使用抓包工具分析网络解析协议的报文传输过程。

4. 提高网络故障排查能力。

二、实验环境1. 硬件设备：PC机、网线、路由器。

2. 软件环境：Wireshark抓包软件、网络解析协议实验平台。

三、实验内容1. DNS协议分析（1）实验目的：了解DNS协议的工作原理，掌握DNS报文格式。

（2）实验步骤：① 在实验平台上配置好DNS服务器和客户端。

② 使用nslookup命令进行域名解析，并观察DNS服务器返回的结果。

③ 使用Wireshark抓包工具，捕获DNS查询和响应报文。

④ 分析DNS查询和响应报文的格式，包括报文类型、报文长度、域名、IP地址等信息。

2. ARP协议分析（1）实验目的：了解ARP协议的工作原理，掌握ARP报文格式。

（2）实验步骤：① 在实验平台上配置好主机A和主机B。

② 在主机A上使用ping命令ping主机B的IP地址，观察ARP请求和响应报文。

③ 使用Wireshark抓包工具，捕获ARP请求和响应报文。

④分析ARP请求和响应报文的格式，包括硬件类型、协议类型、硬件地址、协议地址等信息。

3. IP协议分析（1）实验目的：了解IP协议的工作原理，掌握IP数据报格式。

（2）实验步骤：① 在实验平台上配置好主机A和主机B。

② 在主机A上使用ping命令ping主机B的IP地址，观察IP数据报传输过程。

③ 使用Wireshark抓包工具，捕获IP数据报。

④ 分析IP数据报的格式，包括版本、头部长度、服务类型、总长度、生存时间、头部校验和、源IP地址、目的IP地址等信息。

四、实验结果与分析1. DNS协议分析结果：通过实验，我们了解到DNS协议在域名解析过程中的作用，以及DNS查询和响应报文的格式。

DNS协议通过查询和响应报文，实现域名到IP地址的转换，从而实现网络设备之间的通信。

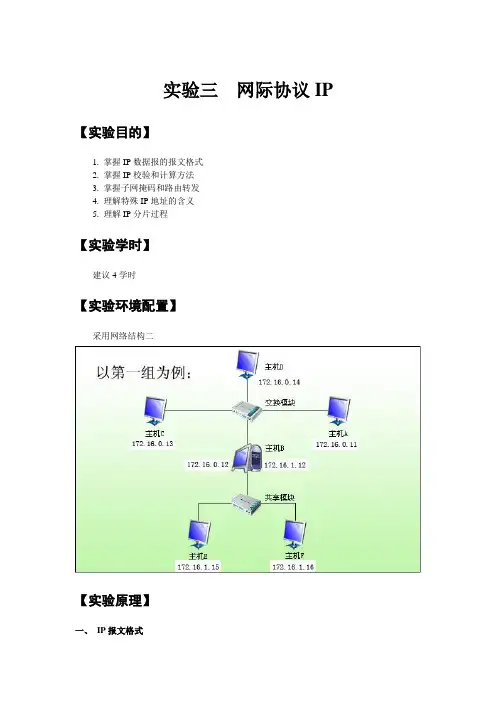

实验三网际协议IP 【实验目的】1. 掌握IP数据报的报文格式2. 掌握IP校验和计算方法3. 掌握子网掩码和路由转发4. 理解特殊IP地址的含义5. 理解IP分片过程【实验学时】建议4学时【实验环境配置】采用网络结构二【实验原理】一、IP报文格式IP数据报是由IP首部加数据组成的。

IP首部的最大长度不超过60字节。

IP数据报文二、IP分片链路层具有最大传输单元（MTU）这个特性，它限制了数据帧的最大长度。

不同的网络类型都有一个上限值。

以太网通常是1500字节。

如果IP层有数据包要传输，而数据包的长度超过了MTU，那么IP层就要对数据包进行分片操作。

使每一片长度都小于MTU。

IP 首部中“16位标识”、“3位标志”和“13位片偏移”包含了分片和重组所需的信息。

另外，当数据被分片后，每个片的“16位总长度” 值要改为该片的长度值。

三、IP路由表大部分网络层设备都存储着一张记录路由信息的表格，称为路由表。

它由许多条项目组成。

网络层设备收到数据报后，根据其目的IP地址查找路由表确定数据报传输的最佳路径(下一跳)。

然后利用网络层的协议重新封装数据报，利用下层提供的服务把数据报转发出去。

路由表的项目一般含有五个基本字段：目的地址、网络掩码、下一跳地址、接口、度量。

路由表按如下顺序匹配：●直接交付：路由表表项的“目的地址”字段是交付主机的本网络地址。

●特定主机交付：路由表表项的“目的地址”字段是某台特定主机的IP地址。

●特定网络交付：路由表表项的“目的地址”字段是另一个网络的地址。

●默认交付：路由表表项的“目的地址”字段是一个默认路由器（默认网关）。

四、路由选择过程路由选择模块从IP处理模块接收到IP分组后，使用该分组的目的IP地址同路由表中的每一个项目按特定的顺序（按照前面介绍的“路由表匹配顺序”）查找匹配项，当找到第一个匹配项后就不再继续寻找了，这样就完成了路由选择过程。

匹配路由表项的方法是将IP地址与路由表中的一个项目的“子网掩码”进行按位“与”操作，然后判断运算结果是否等于该项目的“目的地址”，如果等于，则匹配成功，否则，匹配失败。

计算机网络实验指导华北电力大学2019年7月目录第一章实验概述 (1)第二章仿真编辑器使用说明 (2)第三章协议分析器使用说明 (10)第四章计算机网络实验—基本实验 (14)实验 1 数据链路层：以太网帧的构成 (14)实验 2 网络层：地址转换协议ARP (17)实验 3 网络层：网际协议IP (21)实验 4 网络层：Internet控制报文协议ICMP (27)实验 5 传输层：用户数据报协议UDP (33)实验 6 传输层：传输控制协议TCP (37)实验7 网络地址转换NAT (42)实验8 静态路由与路由信息协议RIP (45)实验9 网络综合实验 (51)附录三种网络结构图 (52)第一章实验概述【实验环境】每个实验均要求以下实验环境：1.服务器一台：装有HTTP、FTP、TELNET、MAIL、DHCP、DNS等服务。

2.中心设备一台。

3.组控设备若干。

4.实验机：运行网络协议仿真教学系统通用版程序。

5.Visual Studio 2003（C＋＋，C#）。

【实验内容】《计算机网络实验指导》根据教学内容将实验划分为九个基本实验。

希望学生能够通过一系列的实验对TCP/IP协议有一个更深刻的理解。

实验1 数据链路层：以太网帧的构成：该实验类型为验证性实验，要求学生在了解网络协议仿真教学系统平台的基础上，学会使用仿真编辑器编辑以太网帧，学会两种不同MAC帧格式，认真观察和分析以太网帧的MAC首部。

实验教学效果达到理解MAC地址、MAC广播地址的作用。

实验2 网络层：地址转换协议 ARP：该实验类型为验证性实验，要求学生在理解IP地址与MAC地址对应关系的基础上，掌握ARP协议的报文格式、作用与工作原理。

实验教学效果达到利用ARP协议的工作原理，设计类似ARP协议程序，学会在局域网中查找MAC地址。

实验3 网络层：网际协议IP：该实验类型为验证性实验，要求学生学会分类IP地址，掌握IP数据报的格式、长度以及各字段的功能，掌握路由转发的原理。
