电测仪表技师实际操作笔答试题

电测仪表实际操作高级工试题一、功率表常用的几种鉴定方法？目前鉴定功率表装置多采哪种接线方法？（5分）答：功率表常用的鉴定方法是：（1）三相电路的三项检验方法。

（2）单相电路的单项检验方法。

（3）三相电压、单项电流的检验方法。

目前功率表效验装置多采用三相电压，两项电流接线的方法。

二、兆欧表的面板上有三个接线柱，“线”（L）“地”(E)，“屏”(G)。

其中“屏”(G)接线柱起什么作用？答：G是用来屏蔽被测部件表面电流的，当被测设备的表面不干净或空气太潮湿时，表面上有泄漏电流Is，它与体积电流Iv一起通过动圈1时，会使指针偏转角增大。

使之并接至G这样表面电流Is便不流过动圈1而经G 回到发电机负极。

三、有功功率表为什么要在60.度时，看超前、滞后？（5分）答：（1）有功表在COS Ф=1时检验合格（三项时合格），并不能保证COSФ=0.5 （感性.容性）时分元件检验合格。

(2 ) 有功表在COS Ф =0.5时（感性、容性）60度时，它的角误差最大，由于角差存在引起的仪表附加误差增大，这是仪表的误差也就最大，所以只要60度检验合格后，其他点可不检。

（1）（3）做COS Ф=0.5时（感性、容性）的检验可代替非元件的检验。

四、磁电系仪表通电后，不指示或偏转很小产生的原因是什么？如何排除？（5分）答：（1）磁性减退应，应进行充磁。

（2）分流器短路或附加电阻断线，应查出后排除。

（3）线路接错，应找出后修改。

（4）动圈断路和短路，应重新绕动圈。

五、在现场进行仪表校验时应注意的安全事项？（10分）答：（1）通电前应注意检查实验接线及仪器仪表面板的开关位置。

（2）工作中应严防LH二次开路，YH二次短路直流接地。

（3）作好重点人的监护，严防操作人员误拆碰其他设备二次接线。

（4）操作人员要认真、谨慎、仔细核对设备的名称、编号、接线。

(5 )加强自我保护意识，工作中应使用绝缘工具，站在绝缘垫上。

简答题1 试说明DVM 输入放大器非理想特性引起的误差。

答：由于放大器的放大倍数有限，会引起传递系数误差和刻度常数误差。

同时输入阻抗也不可能很高，再加失调电流和零漂、温漂的存在也会引入一定的误差。

2 数字电压表误差产生的原因主要有哪五项?答：主要有：①输入电路稳定性引起的误差；②量子化误差；③非线性误差；④不稳定性误差；⑤附加误差。

3 简述电子型交流仪表检定装置的基本构成。

答：电子型交流仪表检定装置一般由程控信号源，电流、电压功率放大器，电流、电压互感器，量程转换开关及数字式电流、电压、功率标准组成。

4 简要说明DVM 输入零电流对准确度的影响。

答：输入零电流I 0在信号源内阻R S 上产生误差电压△U X =I 0R S ，其相对误差 S XR U I ∙=00γ 5 什么是DVM 的响应时间?分别说明阶跃、极性和量程响应时间。

答：响应时间是从输入电压发生突变的瞬间到免租准确度的稳定显示值之间的时间间隔。

阶跃响应时间是在某量程上，在无极性变化时，由输入量以规定的幅值阶跃变化引起的响应时间。

极性响应时间是由输入量以规定的幅值跃变使输出极性变化引起的响应时间。

量程响应时间是在无极性变化时，由输入量以规定的幅值跃变引起的转换到相邻量程的响应时间。

6 DVM 误差公式中a 、b 两项误差分别由那些误差引起?答：a 项误差由DVM 标准电压源的误差、输入放大器的误差、分压衰减器误差、刻度系数误差和非线性误差等组成。

b 项误差由量子化误差、零点漂移和噪声干扰组成。

7 脉冲调款识A/D 变换器中积分器输入有几个电压?其大小关系如何? 答：被测电压U X 较小；正负幅值相等的基准电压U R 居中；幅值大于U X 满度值和U R 之和，且周期一定的节拍方波最大。

8 简述串模干扰电压的来源和形式?答：串模干扰电压的来源有：①空间的电子辐射波。

②测量仪器供电系统中瞬间扰动产生的脉冲干扰。

③变压器绕组间寄生电容串入得工频干扰。

电仪技师考试试题1. 电压表测量电压时，应选用量程为（）的档位。

A. 2VB. 20VC. 200VD. 2000V2. 在测量线路电阻时，为了排除连接导线和插头等引入的干扰电阻，应该将万用表的两个测试插头短接在一起，测得的电阻值应该为（）。

A. 0ΩB. 1ΩC. ∞D. 不确定3. 电压表的内阻在（）以上。

A. 1kΩB. 10kΩC. 100kΩD. 1000kΩ4. 以下哪种测量方法可以判断一个元件是NPN型还是PNP型晶体三极管？A. 测量开路电压B. 测量饱和电压C. 测量基极电流极性D. 测量集电极电流5. 半导体二极管的电压特性实验中，通常使用万用表的（）档位进行测量。

A. 2VB. 20VC. 200VD. 2000V6. 电气设备检测时，接地电阻的阻值应该控制在（）以内。

A. 1ΩB. 10ΩC. 100ΩD. 1000Ω7. 在交流电路中，以下哪种元件可以改变电压幅值？A. 变阻器B. 大固定电阻C. 电容器D. 二极管8. 电气事故发生时，首先需要（）。

A. 迅速切断电源B. 使用灭火器扑灭火灾C. 拔掉插头D. 趴地躲避9. 电工操作设备时，应该先穿戴好（）。

A. 绝缘手套B. 防护眼镜C. 皮靴D. 安全帽10. 电机的启动电流一般是额定电流的（）倍。

A. 2~3倍B. 3~5倍C. 5~7倍D. 7~10倍以上就是本次电仪技师考试试题，希望您能认真答题，祝您取得优异的成绩！。

电测仪表专业（技能）习题库+答案一、单选题（共50题，每题1分，共50分）1、有一只具有人工中性点接线的无功功率表，二次额定电压为100v，额定电流为5A，当标准表同样用人工中性点法接线时，应该选用()的标准表。

A、额定电压为100V，额定电流为10AB、额定电压为100V，额定电流为5AC、额定电压为150V，额定电流为10AD、额定电压为75V，额定电流为5A正确答案：D2、对前臂开放性损伤，大量出血时，上止血带的部位()。

A、上臂中上：1／3处B、上臂下1／3处C、前臂上1／3处D、前臂中上1／3处正确答案：A3、将2250按100修约间隔修约，其修约数为（）。

A、2.0×103B、2.5×103C、2.2×103D、2.3×103正确答案：C4、用普通整流系仪表测量非正弦交流电流或电压时()。

A、将会产生附加误差，误差大小仅与谐波的幅值有关B、将不会产生附加误差C、将会产生附加误差，误差大小不仅与谐波的幅值有关，而且与谐波的相位有关正确答案：C5、05级饱和标准电池的参考温度范围是()。

A、15-25℃B、10-35℃C、10-40℃D、15-35℃正确答案：C6、磁电系比率表不通电时指针处于()位置。

A、中间B、起始C、终端D、随意正确答案：D7、将100.1452保留两位有效数字，正确的表示是()。

A、100.15B、102C、1.0×102D、100.14正确答案：C8、电测仪表的准确度用相对于基准值的误差大小来确定，欧姆表的基准值为()。

A、标度尺长B、量程间距C、测量范围上限D、量程正确答案：A9、电测仪表的准确度用相对于基准值的误差大小来确定，频率表的基准值为()。

A、标度尺长B、量程C、测量范围上限D、量程间距正确答案：D10、使用钳形万用表测量时，被测的导线()。

A、必须裸体导体B、绝缘导体不行C、绝缘导体、裸体导体均可D、铝导体正确答案：C11、如果制造厂不作规定，接地电阻测定器的允许误差以()误差表示。

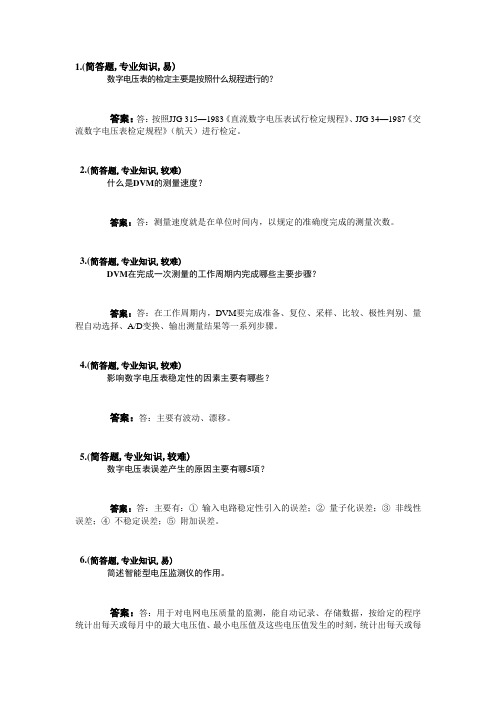

1.(简答题,专业知识,易)数字电压表的检定主要是按照什么规程进行的？答案：答：按照JJG 315—1983《直流数字电压表试行检定规程》、JJG 34—1987《交流数字电压表检定规程》（航天）进行检定。

2.(简答题,专业知识,较难)什么是DVM的测量速度？答案：答：测量速度就是在单位时间内，以规定的准确度完成的测量次数。

3.(简答题,专业知识,较难)DVM在完成一次测量的工作周期内完成哪些主要步骤？答案：答：在工作周期内，DVM要完成准备、复位、采样、比较、极性判别、量程自动选择、A/D变换、输出测量结果等一系列步骤。

4.(简答题,专业知识,较难)影响数字电压表稳定性的因素主要有哪些？答案：答：主要有波动、漂移。

5.(简答题,专业知识,较难)数字电压表误差产生的原因主要有哪5项？答案：答：主要有：①输入电路稳定性引入的误差；②量子化误差；③非线性误差；④不稳定误差；⑤附加误差。

6.(简答题,专业知识,易)简述智能型电压监测仪的作用。

答案：答：用于对电网电压质量的监测，能自动记录、存储数据，按给定的程序统计出每天或每月中的最大电压值、最小电压值及这些电压值发生的时刻，统计出每天或每月的电压合格率、超上限率和超下限率。

7.(简答题,专业知识,较易)直流电桥不用时，为什么应将检流计两端短接？答案：答：检流计由于张丝悬吊工作时灵敏度较高，直流电桥不使用时，将检流计两端短接，可使阻尼力矩增加很大，避免检流计晃动时震断张丝。

8.(简答题,专业知识,中等)简述数字相位仪的测量误差产生的几个原因。

答案：答：数字相位仪测量误差由以下几个原因产生：①标准频率误差；②闸门触发误差；③脉冲计数误差；④不平衡误差；⑤外部电路引起的误差。

9.(简答题,相关知识,较难)运算放大器的基本特点是什么？答案：答：运算放大器的基本特点是：（1）双端输入，单端输出；（2）具有极高的电压增益（开环电压放大倍数）；（3）具有很强的共模抑制能力；（4）具有下限从直流开始的频带。

××××（工种）（第二套）2.填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3.本试卷共6大题，满分100分，考试时间120分钟。

10小题）1. 在三相三线电路中，各线电流相量和的大小等于零；在三相四线电路中，各线电流相量和（√）2. 单相半波整流电路的缺点是输出直流电压幅度小、输出电压脉动大。

（√）3. 硅稳压管工作在工作区，使用时与负载并联。

（×）4. PN结一旦击穿，就必然损坏。

（×）5. 两个PN结均为正偏时，晶体管工作在饱和状态；两个PN结均为反偏时，晶体管工作在截（√）6. 两个正弦交流电流在频率相同的条件下才有稳定的相角差。

相角差等于两个交流电流的初（√）7. 射极输出器的主要优点是输入电阻高和输出电阻低。

（√）8. 二极管只要加上反向电压（无论多大）就一定截止。

（×）9. 二极管只要加上正向电压（无论多大）就一定导通。

（×）10. 在多量程的DVM中，基本量程一般是指最大量程。

（×）20小题）1. 有三个电阻并联使用，它们的电阻比是1:3:5，所以，通过三个电阻的电流之比是（）。

(A)5:3:1； (B)15:5:3； (C)1:3:5； (D)1:5:3。

:B2. 关于电阻率单位Ω·m，下述诸句子中论述正确的是（）。

(A)Ω·m还可以用Ωm表示，也可用mΩ表示； (B)Ω·m的中文名称是"欧姆·米"，简称""； (C)Ω·m的中文符号是"欧米"； (D)Ω·m的中文符号是"欧·米"。

:D3. 将一根电阻值等于R的电阻线对折起来双股使用时，它的电阻等于（）。

(A)2R； (B)R/2； (C)R/4； (D)4R。

:C4. 在单相半波整流电路中，输出直流电压大约等于变压器二次电压U2（有效值的）（）倍。

一、选择题（共 40 题，每题 1.0 分）：【1】若绝缘电阻表电压回路附加电阻偏大，会出现示值（）的情况。

A．不到"∞"位置B．超过"∞"位置C．不到"0"位置D．超过"0"位置【2】静电电压表的标度尺是（）的。

A．均匀B．不均匀C．用于直流时是均匀的，用于交流时是不均匀的D．用于交流时是均匀的，用于直流时是不均匀的【3】频率表的检定装置输出量的频率稳定度应不超过装置基本误差限的（）。

A．1/3B．1/5C．1/10D．1/8【4】当用误差为±0.01%的标准DVM检定误差为±0.02%的被检DVM时，检定结果最大误差为±0.015%，判定该被检表（）。

A．合格B．不合格C．待定D．基本合格【5】当仪表可动部分偏转到满度点静止时，（）。

A．作用力矩消失了B．反作用力矩消失了C．阻尼力矩消失了D．反作用力矩和阻尼力矩都不存在了【6】电子式绝缘电阻表的检定周期为（）。

A．三年B．二年C．一年D．半年【7】通常接地电阻表的量程是按（）的比例进行递减的。

A．1/10B．1/5C．1/100D．1/50【8】用锡铅焊料焊接铜料时，焊接温度在（）℃时，焊接接头具有最高强度。

A．100B．200C．250D．300【9】检定变送器基本误差前，应进行预处理，变送器接入线路进行预处理的时间为（）。

A．15minB．25minC．30minD．2h【10】用于测量电路中的有功功率和视在功率的比率的仪表称做（）。

A．相位表B．功率因数表C．有功功率表D．视在功率表【11】交流仪表装置的电压回路损耗，是指连接标准表与被检表同相两对电压端钮间的电压与被检表额定电压的百分比，其值应不超过装置基本误差限的（）。

A．1/3B．1/5C．1/10D．1/8【12】检验数字相位仪基本测量误差时，应在数字相位仪的A、B两通道上输入（）信号，然后逐一改变两通道的相位差，检验其测量误差的最大值。

一、选择题（共 30 题，每题 1.0 分）：【1】电磁系电压表误差调整时，若对其量限附加电阻増减，其值一般不应超过（）。

A．仪表的准确度等级B．2倍仪表准确度等级C．0.5倍仪表准确度等级D．1.5倍仪表准确度等级【2】功率表读数机构反映的是（）。

A．负载电压、负载电流、功率因数的连乘积B．加于电压端的电压，通过电流端的电流和电压、电流之间夹角余弦的连乘积C．负载的有功功率D．负载的视在功率【3】磁电系多量限电流表的环形分流转换电路，由于（）的原因，在实际电路中常被采用。

A．各分流电阻温度系数小，其阻值相当稳定B．分流电阻各自独立，互不干扰C．各量限的误差调整比较方便，且计算简单D．转换开关的接触电阻不会影响任一分流回路的分流准确度【4】（）电阻应采用双桥测量。

A．750ΩB．0.15ΩC．1500ΩD．10000Ω【5】放大电路的静态工作点，是指输入信号（）三极管的工作点。

A．为零时B．为正时C．为负时D．很小时【6】磁电系仪表测量机构的固定部分和可动部分由（）组成。

A．定圈和动圈B．定圈和铁片C．永久磁铁和动圈D．永久磁铁和铁片【7】当用误差为±0.01%的标准DVM检定误差为±0.02%的被检DVM时，检定结果最大误差为±0.015%，判定该被检表（）。

A．合格B．不合格C．待定D．基本合格【8】根据国家计量技术规范的建议，测量不确定度和合成不确定度均用（）表示。

A．3倍标准差B．1倍标准差C．2倍标准差D．方差【9】在带电的电流互感器二次回路上工作，短路电流互感器二次绕组，不能使用（）。

A．短路片B．短路线C．导线缠绕D．短路片或短路线【10】按有关标准生产的0.01级电阻箱，其参考温度范围为（）℃。

A．20±0.5B．20±0.2C．20±0.1D．20±1【11】磁通密度的单位名称是（）。

A．特[斯拉]B．高[斯]C．千瓦o时D．欧[姆]【12】检验数字相位仪基本测量误差时，应在数字相位仪的A、B两通道上输入（）信号，然后逐一改变两通道的相位差，检验其测量误差最大值。

$TEXT$BEGIN$对安装式电流表进行外观及通电检查答案：行业：电力工程工种：电测仪表工等级：初用直接比较法检定安装式直流电流表答案：行业：电力工程工种：电测仪表工等级：中准用直接比较法检定安装式直流电压表答案：行业：电力工程工种：电测仪表工等级：初准检定直流电流表（75mV）并调整误差答案：行业：电力工程工种：电测仪表工等级：中/高准对仪表十字形平衡锤进行平衡调整答案：行业：电力工程工种：电测仪表工等级：中对仪表的燕尾形平衡锤进行平衡调整对磁电式仪表发生变差大的故障进行处理答案：行业：电力工程工种：电测仪表工等级：中/高用直接比较法检定安装式频率表答案：行业：电力工程工种：电测仪表工等级：中对0.5级单相功率表进行检定答案：行业：电力工程工种：电测仪表工等级：中分标准1 1.11.21.3 1.42 2.12.2校验安装式三相二元件有功功率表答案：行业：电力工程工种：电测仪表工等级：中准校验安装式两元件无功功率表答案：行业：电力工程工种：电测仪表工等级：中准用标准源检定安装式三相两元件跨相90°的无功功率表答案：行业：电力工程工种：电测仪表工等级：中准用直接比较法检验安装式三相功率因数表答案：行业：电力工程工种：电测仪表工等级：中/高准对安装式整步表进行检验答案：行业：电力工程工种：电测仪表工等级：中对万用表变形游丝进行矫正（或更换）答案：行业：电力工程工种：电测仪表工等级：中/高对绝缘电阻表（兆欧表）进行检定对接地电阻表进行检定答案：行业：电力工程工种：电测仪表工等级：中对一只直流电压档电阻损坏的万用表进行检查、修理、检验答案：行业：电力工程工种：电测仪表工等级：中/高新安装一条配电线路，电压表、电流表指示正常，功率表不正确，怀疑仪表的接线是否正确，用交换功率表A、C相电压法、断开B相电压法及相量图法对二次回路接线进行检查携带型双电桥的检定携带型单电桥的检定交流电压变送器的周期检定答案：行业：电力工程工种：电测仪表工等级：中交流电流变送器的周期检定电测量变送器输出纹波含量的测试答案：行业：电力工程工种：电测仪表工等级：中频率变送器的周期检定答案：行业：电力工程工种：电测仪表工等级：中双向三相有功功率变送器的检定平衡三相无功功率变送器的周期检定答案：行业：电力工程工种：电测仪表工等级：中/高双向三相无功功率变送器的检定答案：行业：电力工程工种：电测仪表工等级：中/高三相有功功率变送器的周期检定答案：行业：电力工程工种：电测仪表工等级：中/高$TEXT$END$。

电工、自动化仪表工现场实操考试题卡考题部分：K1-1 电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量设备的交、直流电压值、电阻值，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-2 电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量三相交流异步电动机运行电流，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-3电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量低压电气设备(低压电动机、变压器、电容器)或低压线路的绝缘电阻，请正确选择合适的测量仪表。

三．对所选择的仪表进行使用前的检查。

四．根据布置的测量任务进行测量并对测量结果进行读数或判断。

五．文明安全生产、否定项。

本小题只扣分不加分。

违反安全穿着、无法正确选择合适的仪表或违反安全操作规范导致自身或仪表处于不安全,本项目为零分并终止本项目考试。

考核时间：15分钟。

考题配分：20分。

考题部分：K1-4电工仪表安全使用。

考核内容：一．口述万用表、钳形电流表、兆欧表、接地电阻测量仪的作用。

二．需测量某种场合接地装置的接地电阻是否满足要求，请正确选择合适的测量仪表。
