2014年电焊工技术比武实操题

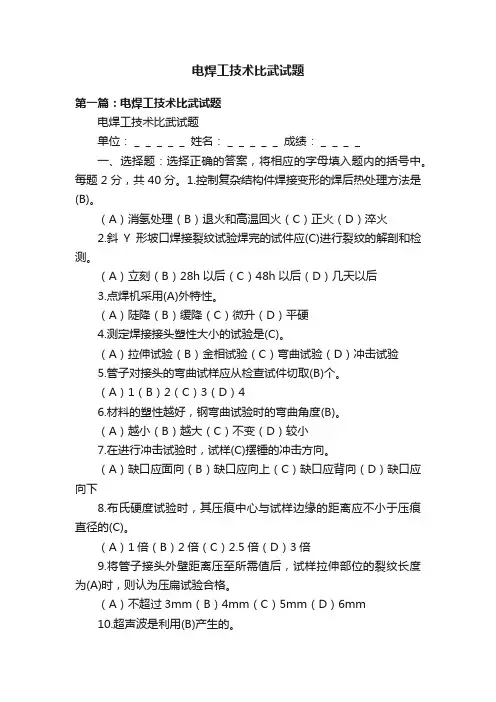

电焊工技术比武试题第一篇：电焊工技术比武试题电焊工技术比武试题单位：＿＿＿＿＿姓名：＿＿＿＿＿成绩：＿＿＿＿一、选择题：选择正确的答案，将相应的字母填入题内的括号中。

每题2分，共40分。

1.控制复杂结构件焊接变形的焊后热处理方法是(B)。

（A）消氢处理（B）退火和高温回火（C）正火（D）淬火2.斜Y形坡口焊接裂纹试验焊完的试件应(C)进行裂纹的解剖和检测。

（A）立刻（B）28h以后（C）48h以后（D）几天以后3.点焊机采用(A)外特性。

（A）陡降（B）缓降（C）微升（D）平硬4.测定焊接接头塑性大小的试验是(C)。

（A）拉伸试验（B）金相试验（C）弯曲试验（D）冲击试验5.管子对接头的弯曲试样应从检查试件切取(B)个。

（A）1（B）2（C）3（D）46.材料的塑性越好，钢弯曲试验时的弯曲角度(B)。

（A）越小（B）越大（C）不变（D）较小7.在进行冲击试验时，试样(C)摆锤的冲击方向。

（A）缺口应面向（B）缺口应向上（C）缺口应背向（D）缺口应向下8.布氏硬度试验时，其压痕中心与试样边缘的距离应不小于压痕直径的(C)。

（A）1倍（B）2倍（C）2.5倍（D）3倍9.将管子接头外壁距离压至所需值后，试样拉伸部位的裂纹长度为(A)时，则认为压扁试验合格。

（A）不超过3mm（B）4mm（C）5mm（D）6mm10.超声波是利用(B)产生的。

（A）机械效应（B）压电效应（C）弹性效应（D）塑性效应11.在一定条件下，当高速的(B)打击在金属表面上时，就在金属表面上产生了X射线。

（A）正离子（B）自由电子（C）分子（D）原子12.裂纹在底片上多呈现为略带曲折的波浪形的(B)。

（A）黑直线（B）黑色细条纹（C）粗线条状（D）黑色粗条纹13.(A)级焊缝内不准有裂纹，未熔合、未焊透和条状夹渣。

（A）I级（B）Ⅱ级（C）Ⅲ级（D）Ⅳ级14.超声波产生反射现象时(C)。

（A）反射角大于入射角（B）反射角小于入射角（C）反射角等于入射角（D）反射角远大于入射角15.经射线探伤后胶片上出现的缺陷影象不包括(C)。

电焊工实操试题考试要求：1.考试所需工具〔面罩、手锤、钢丝刷、渣锤、扁铲、焊把等〕由维修车间提供。

2.设备为交流焊机，焊条为422，规格：φ3.2、φ4.0。

3.装配平齐，间隙、钝边自定，允许采用反变形。

4.板件在两端20mm内坡口内定位焊，单面焊双面成形，焊缝两端20mmX围内缺陷不计。

5.板件焊接方向采用一个方向焊接，不得由中间向两端或由两端向中间焊接。

6.管状试件定位焊缝不允许在仰焊〔六点钟〕位置。

单面焊双面成形。

管状试件离地面高度不高于1200mm。

7.管状试件在焊接过程中，试件不准取下、移动或改变焊接位置。

8.试件在正式施焊后，不允许动用电开工具打磨、处理接头。

9.焊接作业完毕清理焊位卫生。

10.对违反规定者将给予适当扣分处理。

11.考试时间暂定100分钟，总分100分实操90，其它10分。

12.注意根本平安要求。

根本平安要求评分标准〔共10分，每项2分〕1、工作前，将劳动保护用品穿戴齐全，且保持枯燥绝缘，防止触电。

2、工作前，检查电焊机把线、接地线、各接点是否有松动或有无金属物。

合闸后，发现电焊机有异声，应立即拉闸进展检查，防止发生设备事故。

3、严禁利用厂房的金属构造、管道、轨道或其他金属搭接起来作为导线使用。

4、工作休息中，必须将闸拉下。

如停时间短暂，可以不拉，但不得离开工作岗位，夹钳必须放在绝缘处。

5、工作完成后，要及时拉闸断电，把线盘好，并检查操作地点，确认无起火危险后，方可离开。

试题一：低碳钢板立位对接手工电弧焊〔40分〕低碳钢板平位对接手弧焊评分标准试题二：低碳钢管斜位固定对接手工电弧焊〔50分〕低碳钢管水平固定对接手弧焊评分标准。

附件二电焊工技能实操竞赛试题技能竞赛总成绩为100分，按照理论考试占30%，实践操作占70%，进行综合考核，其中每项均以100分平定后按照比例折实践考试：一、项目板对接平焊，采用手工电弧焊，实际操作试件评分标准见附件。

二、准备工作1、参赛选手按抽签的轮次，号位到指定地点进行时间组对等工作。

2、每位选手所使用的试件，再喊前应检查是否符合要求，一般不准调换，若有异议，由监考人员界定是否调换。

3、选手应按规定穿戴好劳动防护用品（绝缘鞋、电焊手套、工作帽、护脚），辅助工具自备。

4、每位选手跟前应配备一名工人员，对选手的各道工序应认真填写记录。

㈢具体要求1、比赛的时间为40分钟2、试件对点固后，固定在支架上施焊，高度自定。

3、选手试用电流时只能在统一试板上进行，不准再夹具上、试件上试用电流，否则按违反规定考场规则处理。

4、焊件、焊钳、手把线、地线、焊条均统一提供。

5、施焊的整个过程，必须在焊接支架上完成（包括清理焊渣），不得变换位置和方向。

6、施焊过程中，若试件焊废，不予补发。

7、比赛过程中，参赛选手不得休息、饮水、上洗手间。

如确实有特殊情况，参赛人员要举手示意，并在监督人员的监督下进行，但要计入考试时间。

8、选手焊接完毕后，应认真清理时间表面的焊渣、飞溅物，但不能破坏焊件的原始形状。

清理好的试件放在原工号为，待选手退场再由监考人员在试件上统一编号，并记录在册。

9、打上号的试件交评判组进行评分。

评分后的试件交记分员进行分数登记，。

㈣实际操作现场纪律1、参赛选手必须服从监考人员指挥，按照操作技能比赛规则进行实际操作，凡违反规则者，监考人员予以制止，对劝阻不听者，监考人员立即向主考汇报，对选手作出处理。

2、监考人员及赛场工作人预选手指尖只能进行工作方面的必要联系，其它进入赛场的人员一律不准与选手交谈。

3、赛场内保持肃静，不得大声喧哗和互相讨论，比赛过程中如发现问题，应立即想监考人员反映，取得同意后方可暂停比赛，否则时间照计。

2014年江苏省职业学校技能大赛现代制造类焊工项目理论题模拟试卷（第3卷）姓名：得分：一、判断题1、（）铜及其合金焊接过程中降低熔池的冷却速度可以防止氢的溶解。

2、（）埋弧自动焊焊剂颗粒度过大，不利于熔池保护，易产生气孔。

3、（）低碳钢的焊接只能使用交流弧焊机。

4、（）焊机的安装、检查应由电工进行，而修理则由焊工自己进行。

5、（）焊件弯曲变形的大小是以扰度来度量的。

6、（）焊接结构的断裂形式只与所受应力的大小有关，而与应力的状态无关。

7、（）由电磁力的作用产生的电弧偏吹叫做电弧的磁偏吹。

8、（）当TIG焊机启动开关断开时，焊接电流衰减，同时氩气断路。

9、（）脱氧产物从熔滴和熔池中转入到熔渣中去是焊缝先期脱氧的过程。

10、（）乙炔瓶内的最高乙炔压力是1.5MPa。

11、（）在对焊条电弧焊电源的要求中，合适的电弧静特性是要求之一。

12、（）缺陷的焊补工艺中必须采用单道焊。

13、（）弯曲试验属于无损检验方法。

14、（）飞溅是CO2焊的主要缺点。

15、（）非真空电子束焊的电子束是在非真空条件下产生。

16、（）只要有焊接应力，就会引发焊接裂纹。

17、（）埋弧自动焊时，阴极温度比阳极温度高，这是由于CaF2中的F易形成正离子，要求阴极能具备更强的电子发射能力，同时负离子在阴极区与正离子中和时吸收大量热量所致。

18、（）20号钢评定合格的焊接工艺，适用于10号钢。

19、（）CO2气体保护焊时，回路电感越大，则短路频率越高。

20、（）焊接过程中，焊条药皮或焊剂熔化后经过一系列化学变化形成覆盖于焊缝表面的非金属物质叫做氧化皮。

21、（）钨极氩弧焊焊接碳钢时，常用的喷嘴直径为8～12mm。

22、（）CO2焊时只要焊丝选择恰当，产生CO2气孔的可能性很小。

23、（）中碳调质钢主要用于要求强度高而对塑性要求不高的场合。

24、（）射线探伤的Ⅰ级片中，不允许存在任何焊接缺陷。

25、（）焊缝中氢气孔的产生是由于过饱和的氢原子的集聚。

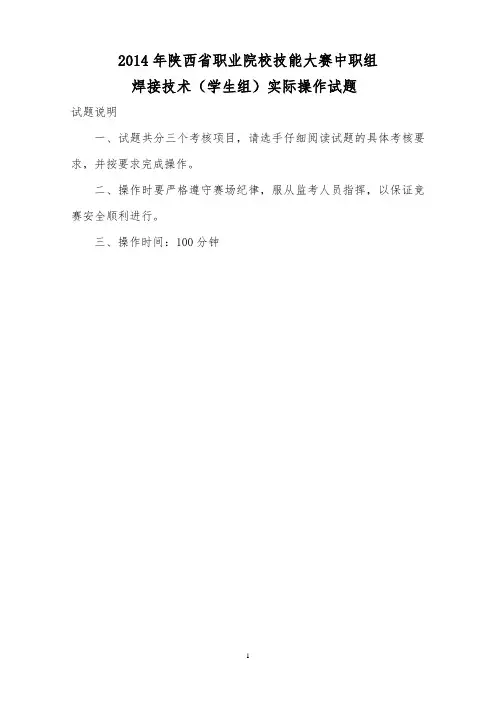

2014年陕西省职业院校技能大赛中职组焊接技术（学生组）实际操作试题试题说明一、试题共分三个考核项目，请选手仔细阅读试题的具体考核要求，并按要求完成操作。

二、操作时要严格遵守赛场纪律，服从监考人员指挥，以保证竞赛安全顺利进行。

三、操作时间：100分钟项目1：焊条电弧焊板－板V形坡口仰对接技术要求：1、焊接方法：焊条电弧焊（SMAW 111）。

2、焊材： E5015，根焊Φ3.2，填充、盖面Ф4.0。

3、材质：Q235A，260х110х10mm。

4、坡口：V形坡口。

5、要求：①单面焊双面成形；②间隙、钝边自定。

项目2：氩弧焊管－管水平固定焊接技术要求：1、焊接方法：氩弧焊（GTAW 141），。

2、焊材：ER50-6 Ф2.5。

3、材质：20# Ф57х100х6mm。

4、坡口：V型坡口。

5、要求：①单面焊双面成形；②5~7点之间不允许点固；③间隙、钝边自定。

④不允许重熔⑤焊缝自下而上。

项目3：二氧化碳气体保护焊板－板V形坡口立对接技术要求：1、焊接方法：二氧化碳气体保护焊（GMAW 135）2、焊材：ER50-6 Ф1.2。

3、材质：Q235A，260×110×10mm；4、坡口：V形坡口；5、要求：①单面焊双面成形；②间隙、钝边自定；③焊缝自下而上。

2014年陕西省中等职业学校技能大赛焊工评分记录本次竞赛共四个项目，满分450分。

四项成绩总分为操作得分。

竞赛规则（一）竞赛现场规定1.参赛者在竞赛前25分钟凭竞赛抽签单（场次、工位）到竞赛现场检录、到工位检查确认试件、焊材、焊机，试件由工作人员在竞赛前15分钟分发到工位上，参赛者应检查试件是否符合要求。

试件一般不予调换，若有异议，由裁判长决定是否调换。

2.开赛迟到30分钟及以上者，按自动弃权处理。

3.参赛者应自备下列物品：面罩、手套、锤子、凿子、锉刀、钢丝刷、砂纸、钢直尺、钢角尺、水平尺、活动扳手、直磨机、角磨机、钢丝钳、钢锯条、劳动防护用品、Ф2.5钨极。

清除干净。

（√）10、板对接组装时，应该确定组装的间隙，并且终焊端要比始焊端间隙略小。

（×）11、钨极氩弧焊时，高频振荡器的作用为引弧和稳弧，因此，在焊接过程中始终工作。

（×）12、钨极氩弧焊时，直流反接比直流正接时，钨极电流承载能力高。

（×）13、CO2 气体预热器的作用是防止CO2 从液态变为气态时，由于是放热反应而使瓶阀与减压器冻结。

（×）14、CO2 气体中水分的含量与气压有关，气体压力越低，气体中水分的含量越低。

（×）15、焊接用CO2 气体和Ar气一样，瓶中装的都是气态。

（×）16、等离子弧切割时，毛刺的形式主要与气体流量和切割速度有关。

（√）17.焊接热输入相同时，采取焊前预热可以降低焊后冷却速度，增加高温停留时间，加大晶粒粗化。

（×）18.影响焊缝显微偏析的主要因素是金属的化学成分。

（√）19、低碳钢、不锈钢等塑性好的金属材料的焊接变形，适用机械矫正法矫正。

（√）20、采用较小的焊接热输入，既能减小焊接变形，又能减小焊接应力。

（√）三、单项选择题（选择正确答案，将相应字母填入括号。

每题1分共计30分）1、E5015-G焊条药皮类型是 C 。

A、低氢钾型B、铁粉低氢型C、低氢钠型D、铁粉低氢钾型2、TIG焊熄弧时，采用电流衰减的目的是防止产生 C 。

A、未焊透B、凹C、弧坑裂纹3、焊工推拉刀开关时，要求 A 。

A、戴好干燥手套，头部不要正对电闸B、赤手，头部不要正对电闸。

C、戴好干燥手套，头部正对电闸4、熔焊时，被熔化的母材在焊道金属中所占的百分比称为C 。

A、熔化系数B、焊缝成形系数C、熔合比5、易燃、易爆容器焊前进行置换作业用的气体是 B 。

A、氢气和氧气B、氮气和二氧化碳气C、二氧化碳和一氧化碳气D、一氧化碳6、碳素钢的预热温度一般为 A 。

A、100℃左右B、200℃左右C、250~300℃7、钨极极氩弧焊焊接铝与铝合金采用的电源极性是 C 。

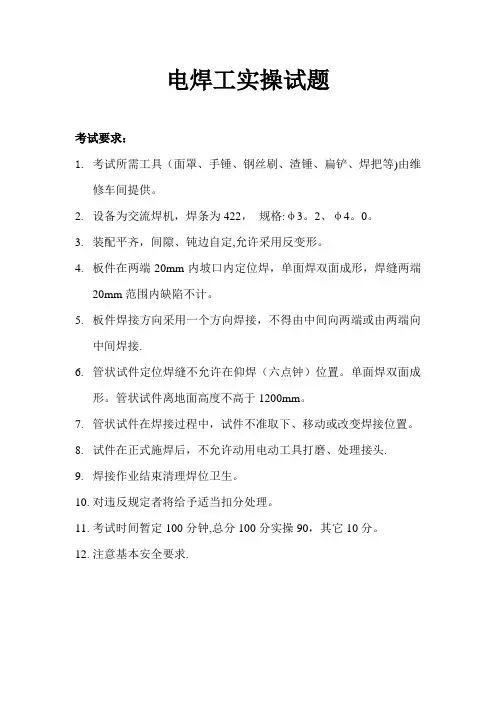

电焊工实操试题考试要求：1.考试所需工具（面罩、手锤、钢丝刷、渣锤、扁铲、焊把等)由维修车间提供。

2.设备为交流焊机，焊条为422，规格:φ3。

2、φ4。

0。

3.装配平齐，间隙、钝边自定,允许采用反变形。

4.板件在两端20mm内坡口内定位焊，单面焊双面成形，焊缝两端20mm范围内缺陷不计。

5.板件焊接方向采用一个方向焊接，不得由中间向两端或由两端向中间焊接.6.管状试件定位焊缝不允许在仰焊（六点钟）位置。

单面焊双面成形。

管状试件离地面高度不高于1200mm。

7.管状试件在焊接过程中，试件不准取下、移动或改变焊接位置。

8.试件在正式施焊后，不允许动用电动工具打磨、处理接头.9.焊接作业结束清理焊位卫生。

10.对违反规定者将给予适当扣分处理。

11.考试时间暂定100分钟,总分100分实操90，其它10分。

12.注意基本安全要求.基本安全要求评分标准（共10分，每项2分）1、工作前，将劳动保护用品穿戴齐全,且保持干燥绝缘，防止触电。

2、工作前,检查电焊机把线、接地线、各接点是否有松动或有无金属物。

合闸后，发现电焊机有异声，应立即拉闸进行检查,避免发生设备事故。

3、严禁利用厂房的金属结构、管道、轨道或其他金属搭接起来作为导线使用。

4、工作休息中，必须将闸拉下。

如停时间短暂，可以不拉,但不得离开工作岗位，夹钳必须放在绝缘处。

5、工作完成后，要及时拉闸断电,把线盘好，并检查操作地点，确认无起火危险后,方可离开。

试题一：低碳钢板立位对接手工电弧焊(40分)低碳钢板平位对接手弧焊评分标准试题二：低碳钢管斜位固定对接手工电弧焊（50分)低碳钢管水平固定对接手弧焊评分标准。

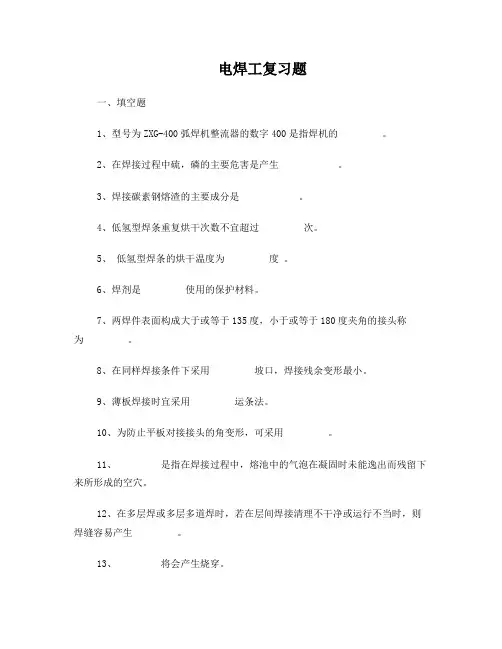

电焊工复习题一、填空题1、型号为ZXG-400弧焊机整流器的数字400是指焊机的。

2、在焊接过程中硫，磷的主要危害是产生。

3、焊接碳素钢熔渣的主要成分是。

4、低氢型焊条重复烘干次数不宜超过次。

5、低氢型焊条的烘干温度为度。

6、焊剂是使用的保护材料。

7、两焊件表面构成大于或等于135度，小于或等于180度夹角的接头称为。

8、在同样焊接条件下采用坡口，焊接残余变形最小。

9、薄板焊接时宜采用运条法。

10、为防止平板对接接头的角变形，可采用。

11、是指在焊接过程中，熔池中的气泡在凝固时未能逸出而残留下来所形成的空穴。

12、在多层焊或多层多道焊时，若在层间焊接清理不干净或运行不当时，则焊缝容易产生。

13、将会产生烧穿。

14、氧乙炔火焰温度为度。

15、在焊接工作时，如不穿戴好工作服，弧光会。

16、如果触电时有0.1A的电流通过人体秒就会使人致命。

17、电路断路时负载电阻为。

18、焊前预热的主要目的是。

19、是二氧化碳气体保护焊的主要缺点。

20、低合金结构钢焊接时最容易出现的焊接缺陷是。

21、EZNi-1（Z308）焊条的焊芯是。

22、当两板自由对接，焊缝不长，横向没有约束时，焊缝横向收缩变形量比纵向收缩变形量。

23、焊接变形种类虽多，但基本上都是由引起的。

24、对接焊缝与角焊缝相比较，其纵向收缩量。

25、用火焰矫正薄板的局部凸，凹变形宜采用加热方式。

26、常用的渗透检测方法有荧光法和两种，主要用来检测不锈钢，铜，铝及镁合金等金属表面和近表面的焊接缺陷。

27、对于气密性要求的容器，应采用气压试验来检验焊缝的致密性。

28、煤油试验的持续时间一般为。

29、氧气瓶与乙炔发生器，明火，可燃气瓶或热源的距离应。

30、压力容器进行水压试验时，其试验压力应为工作压力的。

31、纯铜与低碳素钢焊接时，可以采用作为填充金属材料。

32、焊接结构中最理想的接头形式是。

33、应力集中最小的接头形式是。

34、T形接头降低应力集中的重要措施是。

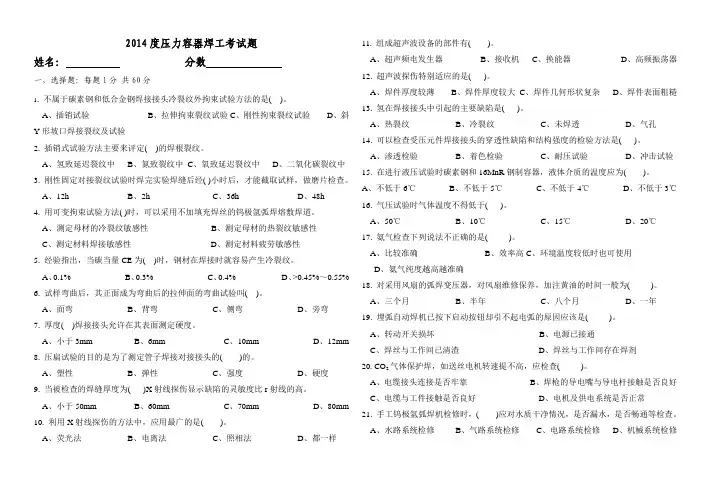

2014度压力容器焊工考试题姓名： 分数一、选择题：每题1分 共60分1. 不属于碳素钢和低合金钢焊接接头冷裂纹外拘束试验方法的是( )。

A、插销试验B、拉伸拘束裂纹试验C、刚性拘束裂纹试验D、斜Y形坡口焊接裂纹及试验2. 插销式试验方法主要来评定( )的焊根裂纹。

A、氢致延迟裂纹中B、氮致裂纹中C、氧致延迟裂纹中D、二氧化碳裂纹中3. 刚性固定对接裂纹试验时焊完实验焊缝后经( )小时后，才能截取试样，做磨片检查。

A、12hB、2hC、36hD、48h4. 用可变拘束试验方法( )时，可以采用不加填充焊丝的钨极氩弧焊熔敷焊道。

A、测定母材的冷裂纹敏感性B、测定母材的热裂纹敏感性C、测定材料焊接敏感性D、测定材料疲劳敏感性5. 经验指出，当碳当量CE为( )时，钢材在焊接时就容易产生冷裂纹。

A、0.1%B、0.3%C、0.4%D、>0.45%～0.55%6. 试样弯曲后，其正面成为弯曲后的拉伸面的弯曲试验叫( )。

A、面弯B、背弯C、侧弯D、旁弯7. 厚度( )焊接接头允许在其表面测定硬度。

A、小于3mmB、6mmC、10mmD、12mm8. 压扁试验的目的是为了测定管子焊接对接接头的( )的。

A、塑性B、弹性C、强度D、硬度9. 当被检查的焊缝厚度为( )X射线探伤显示缺陷的灵敏度比r射线的高。

A、小于50mmB、60mmC、70mmD、80mm10. 利用X射线探伤的方法中，应用最广的是( )。

A、荧光法B、电离法C、照相法D、都一样11. 组成超声波设备的部件有( )。

A、超声频电发生器B、接收机C、换能器D、高频振荡器12. 超声波探伤特别适应的是( )。

A、焊件厚度较薄B、焊件厚度较大C、焊件几何形状复杂D、焊件表面粗糙13. 氢在焊接接头中引起的主要缺陷是( )。

A、热裂纹B、冷裂纹C、未焊透D、气孔14. 可以检查受压元件焊接接头的穿透性缺陷和结构强度的检验方法是( )。

A、渗透检验B、着色检验C、耐压试验D、冲击试验15. 在进行液压试验时碳素钢和16MnR钢制容器，液体介质的温度应为( )。

2014年江苏省职业学校技能大赛现代制造类焊工项目理论题模拟试卷（第4卷）姓名：得分：一、判断题1、（）多层焊接时，第一层焊缝的纵向收缩量最小，后面的焊层逐层增加。

2、（）角接接头形式应其刚度大，多用在重要的焊接结构中，如大型的钢结构件。

3、（）焊接热源在焊接时都被被焊部件完全吸收利用，没有损失。

4、（）电渣焊能解决大型铸锻件的焊接问题，尤其适用于大厚度焊件的焊接。

5、（）焊重要工件使用碱性焊条时，一般应选用弧焊变压器。

6、（）E4303，E5015焊条均属于碱性焊条。

7、（）矫正焊接残余变形的实质是制造新的变形去抵消残余变形。

8、（）TIG焊机引弧装置的高频震荡器可输出2000～3000V，150～260KHz的高频高压电，当接通电源后，钨极和焊件相距2mm左右就能使电弧引燃。

9、（）压力容器的A、B、C、D类焊缝均应采用双面焊或采用保证全焊透的单面焊缝。

10、（）内嘴必须与高压氧通道紧密联结，以免高压氧漏入环形通道而把预热火焰吹熄。

11、（）电弧焊补前将焊件整体或焊补区局部预热至600-700℃或400℃左右，减慢冷却速度也可防止白口的产生。

12、（）脉冲氩弧焊时，使用的焊接电流是正弦交流电。

13、（）焊接工艺评定一定要由考试合格的焊工担任施焊工作。

14、（）TIG焊停弧后，氩气延时10秒左右再关闭，是为了防止金属在高温下被氧化。

15、（）U形坡口比V形坡口加工难度大。

16、（）BX1-300是电渣焊常用的电源型号。

17、（）焊件接电源正极，电极（焊条）接电源负极称正接，也叫正极性，反之则称反接，也叫反极性。

18、（）氩气是惰性气体，高温下不分解，所以能在焊缝中形成氩气孔。

19、（）超声波探伤的主要优点是能够清楚地显示焊缝内部缺陷的形状和大小。

20、（）横向焊接应力是指焊件在平行于焊缝轴线方向上的焊接应力和变形。

21、（）焊接奥氏体不锈钢只能采用交流弧焊机。

22、（）氧气切割过程是预热-燃烧-吹渣的过程。

2014年职业技能竞赛焊工理论考试模拟试卷（精选五篇）第一篇：2014年职业技能竞赛焊工理论考试模拟试卷共印份2014年江苏省职业学校技能大赛现代制造类焊工项目理论题模拟试卷（第1卷）姓名：得分：一、判断题1、（）灰铸铁的断口呈现银白色。

2、（）根据碳当量鉴定法，当0.4%≤Ceq≤0.6%时，钢材的焊接性差，属于难焊接材料。

3、（）HS301是一种纯铝焊丝的牌号。

4、（）在两电极间加有高电压，有利于造成在空气中放电而形成电弧，焊条电弧焊采用的就是这种方法。

5、（）影响焊接性的因素包括材料因素、焊接方法、焊工选择以及构件类型。

6、（）脆性断裂由于很少产生，所以其危害性是不大的。

7、（）气割过程中，割炬运行要均匀，割嘴与割件的距离要保持不变，并不断的调节身体位臵，保持与割炬一致。

8、（）在室外临时使用弧焊电源时，其动力线不得沿地面拖拉，架设高度不得低于2.5m。

9、（）CO2焊采用直流反接时，极点压力大，造成大颗粒飞溅。

10、（）纯铜的焊条电弧焊电流极性都是选用交流。

11、（）如果TIG焊采用氦气作保护，由于氦弧能量较高，对于热传导率高的材料焊接和高速焊接是十分有利的，故焊接厚板时，应采用氦气。

12、（）焊前预热和焊后缓冷可以减小形成裂纹的倾向。

13、（）目前国内常用的水封式回火防止器有低压闭式和中压闭式两种类型。

14、（）MZ1—1000型焊机是一种电弧自身调节式自动埋弧焊机。

15、（）若硅弧整流器的主电路接触器抖动，则可能使得焊接电流不稳定。

16、（）采用接触引弧法是手工钨极氩弧焊最好的引弧方法。

17、（）碳弧气刨的电流都比较大，一般用大功率的弧焊整流器和直流焊机。

18、（）CO2气瓶内压力越低，则水蒸汽含量越高。

19、（）手工钨极氩弧焊机型号为WSM—250其中“250”含义是：最大焊接电流为250安培。

20、（）焊炬与焊丝的摆动方法取决于焊接方法、焊件的厚度及焊缝的宽度。

21、（）电弧静特性的水平段广泛的应用于焊条电弧焊，大电流密度埋弧焊、钨极氩弧焊等焊接方法中。

2014年黑猫焦化第四届维修工技术比武电工实践考试内容及评分标准
一、实践内容及相关要求：
本次实践考试主要测试员工对多地点控制线路的掌握情况，同时考察员工的实践操作水平，考场提供绝缘胶布、空开、交流接触器、按钮、热继电器导线等元器件，接线工具、万用表由考生自行佩戴，考生只需接好控制线路即可，安装完成后考生应自行进行检查，然后向监考老师提出通电试车要求，再得到监考老师允许后，方能通电试车。

满分为100分，监考人员根据评分标准及要求进行打分，然后汇总。

二、安全文明操作要求：
1．严禁带电操作（不包括通电试车），保证人身安全。

2．操作完应将电器元件恢复原状，工具摆放有序。

3．使用仪器、仪表时，应选用合适的量程，防止损坏仪器、仪表。

三、考试时间及分组：
考试时间为10月15日上午八点半，每位考生限定为90分钟，4人一组同时进行。

四、实践考试电路图：
评分标准及要求。

电焊工技能实操试题电焊工技能实操竞赛试题技能竞赛总成绩为100分，按照理论考试占30%，实践操作占70%，进行综合考核，其中每项均以100分平定后按照比例折。

实践考试：一、项目板对接平焊，采用手工电弧焊，实际操作试件评分标准见附件。

二、准备工作1、参赛选手按抽签的轮次、号位到指定地点进行时间组对等工作。

2、每位选手所使用的试件，在焊前应检查是否符合要求，一般不准调换。

若有异议，由监考人员界定是否调换。

3、选手应按规定穿戴好劳动防护用品（绝缘鞋、电焊手套、工作帽、护脚），辅助工具自备。

4、每位选手跟前应配备一名工人员，对选手的各道工序应认真填写记录。

具体要求：1、比赛的时间为40分钟。

2、试件对点固后，固定在支架上施焊，高度自定。

3、选手试用电流时只能在统一试板上进行，不准再夹具上、试件上试用电流，否则按违反规定考场规则处理。

4、焊件、焊钳、手把线、地线、焊条均统一提供。

5、施焊的整个过程，必须在焊接支架上完成（包括清理焊渣），不得变换位置和方向。

6、施焊过程中，若试件焊废，不予补发。

7、比赛过程中，参赛选手不得休息、饮水、上洗手间。

如确实有特殊情况，参赛人员要举手示意，并在监督人员的监督下进行，但要计入考试时间。

8、选手焊接完毕后，应认真清理试件表面的焊渣、飞溅物，但不能破坏焊件的原始形状。

清理好的试件放在原工号处，待选手退场再由监考人员在试件上统一编号，并记录在册。

9、打上号的试件交评判组进行评分。

评分后的试件交记分员进行分数登记。

实际操作现场纪律：1、参赛选手必须服从监考人员指挥，按照操作技能比赛规则进行实际操作，凡违反规则者，监考人员予以制止，对劝阻不听者，监考人员立即向主考汇报，对选手作出处理。

2、监考人员及赛场工作人员只能与选手进行工作方面的必要联系，其它进入赛场的人员一律不准与选手交谈。

3、赛场内保持肃静，不得大声喧哗和互相讨论，比赛过程中如发现问题，应立即向监考人员反映，取得同意后方可暂停比赛，否则时间照计。

电焊工技能比武理论考试试题及答案一、选择题（每题2分，共30分）1. 以下哪种焊接方法不属于熔化焊接范畴？A. 气体保护焊B. 银焊C. 氩弧焊D. 碳弧焊答案：B2. 焊接电流的大小取决于以下哪个因素？A. 焊条直径B. 焊件厚度C. 焊接速度D. 焊接电压答案：A3. 焊条电弧焊的焊接电源分为以下哪两种？A. 直流电源和交流电源B. 交流电源和脉冲电源C. 直流电源和脉冲电源D. 直流电源和交流电源+脉冲电源答案：A4. 以下哪种焊接方法适用于不锈钢焊接？A. 氩弧焊B. 气体保护焊C. 碳弧焊D. 银焊答案：A5. 以下哪种焊接方法适用于铝及铝合金焊接？A. 氩弧焊B. 气体保护焊C. 碳弧焊D. 银焊答案：A6. 以下哪个参数表示焊接电流的稳定性？A. 电流大小B. 电流密度C. 电流波动范围D. 电流频率答案：C7. 以下哪种焊接方法属于非熔化焊接范畴？A. 氩弧焊B. 银焊C. 碳弧焊D. 气体保护焊答案：B8. 以下哪个参数表示焊接速度？A. 焊接电流B. 焊接电压C. 焊接线速度D. 焊接时间答案：C9. 以下哪个参数表示焊接热量？A. 焊接电流B. 焊接电压C. 焊接热量密度D. 焊接线速度答案：C10. 以下哪种焊接方法适用于碳钢焊接？A. 氩弧焊B. 气体保护焊C. 碳弧焊D. 银焊答案：C二、判断题（每题2分，共20分）1. 焊接电流的大小与焊条直径成正比。

（）答案：√2. 氩弧焊适用于不锈钢焊接。

（）答案：√3. 焊接速度越快，焊接质量越好。

（）答案：×4. 焊接电流的大小与焊接电压无关。

（）答案：×5. 银焊属于熔化焊接范畴。

（）答案：×6. 氩弧焊的焊接质量优于气体保护焊。

（）答案：×7. 焊接线速度越快，焊接热量越小。

（）答案：√8. 焊接电流的大小与焊接时间成正比。

（）答案：×9. 碳弧焊适用于铝及铝合金焊接。

（）答案：×10. 焊接电压的大小与焊接电流成正比。

电焊工技术比武实践操作方案一、题目：碳钢管对接水平固定焊1、焊件材料：Q235。

2、焊件尺寸：φ108×4mm；L＝200mm；3、坡口尺寸：60o V形坡口。

4、焊接材料：J422焊条。

二、时间：30分钟。

三、技术要求：1、钝边、间隙自定。

2、使用交流电焊机，J422焊条，焊条规格由自己选择。

四、操作规则：1、选手必须佩戴胸卡，劳保穿戴齐全。

2、管件的点固、焊接及清理应由考生独立完，除考评员及有关工作人员外，其它人员不准进入实际操作考试现场。

3、坡口在焊接前自己在使用角磨机加工。

4、管件离地面高度不超过800mm，焊接前固定好管件，整个焊接过程中（包括层间清理）不准取下，直至焊接完毕。

5、焊接时不允许坐着或依靠其它物件。

6、焊接时他人不得指点。

7、由于操作不当造成焊件焊废，不予补发。

8、试电流只能在准备的的焊接架上进行，不准在焊件上试电流，否则按违反规则处理。

9、焊接完毕，选手应认真清理焊件表面的焊渣、飞溅，但不能破坏试件焊缝的原始成形。

10、在整个操作过程中，应遵守电焊工安全操作规程，做到文明生产。

对违犯考试规则不听劝阻或违犯操作规程出现重大事故者，取消考试资格。

五、需用设备和器材提供：1、交流弧焊机、钢丝刷、J422焊条（Ф2.5、Ф3.2）由赛场提供。

2、操作用手套、护目面罩及清渣锤等需用工具由选手自己确定并携带，赛场不提供。

六、评分标准：1、选手有下列违规情形，需从参赛成绩中扣分：1)违反比赛规定,提前进行操作的,由现场评委负责记录,扣5-10分。

2)选手应在规定时间内完成比赛内容。

在赛程中，均有评委记录每位参赛选手违规操作，依据情节扣5-10分。

3)现场操作过失造成严重后果的,由现场评委负责记录,扣10分。

4)发生严重违规操作或作弊，经确认后，由主评委宣布终止该选手的比赛，以0分计算。

5)焊缝中只要出现裂纹都视为不合格品，分数为0。

4。

2014年江苏省职业学校技能大赛现代制造类焊工项目理论题模拟试卷（第10卷）姓名：得分：一、判断题1、（）铜在常温时不易被氧化，但当温度超过300℃时，其氧化能力显著增强。

2、（）CO2气体保护焊短路过渡时，使用粗丝较好。

3、（）低碳钢的电渣焊，等强度一般借助于采用高合金钢焊丝来获得。

4、（）熔池头部温度较高，尾部温度逐渐降低，到熔池边缘下降到母材熔化温度。

5、（）液化石油气的几种主要成分均能与氢气或氧气构成具有爆炸性的混合气体。

6、（）单丝电渣焊时，焊件厚度大于60mm，焊丝要做横向摆动。

7、（）CO2气路内的预热器作用是防止瓶阀和减压阀冻坏或气路堵塞。

8、（）当焊接全位臵受压管时，为了获得单面焊双面成形的焊缝，最好选择脉冲钨极氩弧焊，而不是一般的钨极氩弧焊。

9、（）无论采用直流电源还是交流电源，焊件接焊接电源输出端的正极，焊条接输出端的负极这种接线方法叫正接法。

10、（）射线照相底片上的白色宽带表示焊缝，白色宽带中的黑色斑点或条纹就表示焊接缺陷。

11、（）向上立焊时，椭圆形熔池轮廓逐渐鼓肚变圆时，表示熔池温度变低，应连续施焊，防止出现未熔合、夹渣等缺陷。

12、（）容器内焊接烟气太大，可用氧气管插入通风。

13、（）搭接接头由于钢板之间连接的面积较多，所以是一种强度较高的接头形式。

14、（）引弧性能是埋弧焊机电源测试的主要内容。

15、（）氩弧焊时由于有氩气可靠的保护，因此电弧不受管内空气流动和焊接场所流动空气的影响。

16、（）焊接电流增大时，提高了金属温度，可增加熔滴表面张力，使熔滴变大。

17、（）焊接热循环就是在焊接热源的作用下，焊件上某点的温度随时间变化的过程。

18、（）沉淀脱氧的脱氧剂种类与药皮成分、熔渣碱度关系很大。

19、（）进行激光焊的核心是激光发生器，发出的激光再经适当的光学系统聚焦，能量密度达105W/cm2，方可焊接，而时间只有数微毫秒。

20、（）埋弧自动焊当其他条件不变时，增加坡口深度和间隙，会使焊缝厚度和焊缝宽度显著减小。
