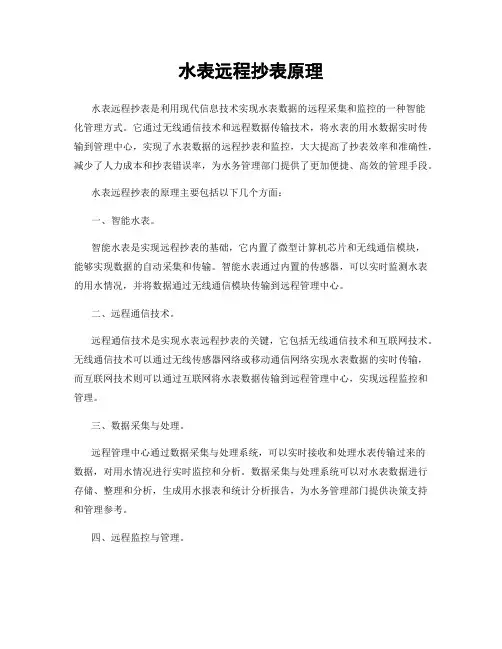

水表远程抄表原理水表远程抄表是利用现代信息技术实现水表数据的远程采集和监控的一种智能化管理方式。
它通过无线通信技术和远程数据传输技术，将水表的用水数据实时传输到管理中心，实现了水表数据的远程抄表和监控，大大提高了抄表效率和准确性，减少了人力成本和抄表错误率，为水务管理部门提供了更加便捷、高效的管理手段。
水表远程抄表的原理主要包括以下几个方面：一、智能水表。
智能水表是实现远程抄表的基础，它内置了微型计算机芯片和无线通信模块，能够实现数据的自动采集和传输。
智能水表通过内置的传感器，可以实时监测水表的用水情况，并将数据通过无线通信模块传输到远程管理中心。
二、远程通信技术。
远程通信技术是实现水表远程抄表的关键，它包括无线通信技术和互联网技术。
无线通信技术可以通过无线传感器网络或移动通信网络实现水表数据的实时传输，而互联网技术则可以通过互联网将水表数据传输到远程管理中心，实现远程监控和管理。
三、数据采集与处理。
远程管理中心通过数据采集与处理系统，可以实时接收和处理水表传输过来的数据，对用水情况进行实时监控和分析。
数据采集与处理系统可以对水表数据进行存储、整理和分析，生成用水报表和统计分析报告，为水务管理部门提供决策支持和管理参考。
四、远程监控与管理。
远程监控与管理是水表远程抄表的最终目的，通过远程管理中心，水务管理部门可以实时监控各个水表的用水情况，及时发现异常情况并进行处理。
同时，远程管理中心还可以对水表进行远程控制，如远程关阀、限流等操作，实现对水表的远程管理。
总之，水表远程抄表是利用现代信息技术实现水表数据的远程采集和监控，它通过智能水表、远程通信技术、数据采集与处理系统和远程监控与管理，实现了水表数据的远程抄表和管理，为水务管理部门提供了更加便捷、高效的管理手段，提高了水务管理的智能化水平，是水务管理的重要发展方向。
2.0 主站系统2.1硬件配置微机打印机GPRS数据传输器（台式）2.2软件配置操作系统Windows XP等数据库软件GPRS远程抄表系统软件（该软件为B/S结构，可以支持在广域网进行浏览查看）GPRS数据传输器工具软件2.3系统功能系统软件采用本公司开发的GPRS远程抄表系统软件实时数据采集功能：瞬时量：瞬时流量累计量：累计流量支持四种组网模式：移动专网模式、移动专线模式、公网专线模式、SMS短消息模式。
◇ 移动专网模式：监控中心使用GPRS-A，水资源测控设备使用GPRS-B，移动公司建一个VPN专网，提供一个APN接入点，并在GPRS-A和GPRS-B所使用的SIM卡上分别绑定固定的IP地址。
被监测的自备井的数量少的县建议使用该模式。
◇ 移动专线模式：监控中心使用移动公司的数据专线，建一个VPN专网，有专用的APN接入点，中心服务器有固定的IP，水资源测控设备使用GPRS-B， GPRS-B所使用的SIM 卡上绑定固定的IP。
被监测的自备井的数量大的县建议使用该模式。
◇ 公网专线模式：监控中心具有公网数据专线，服务器可以登陆INTERNET，有固定的IP，水资源测控设备的GPRS-B每次登陆GPRS网络时得到动态IP，可与监控中心的服务器进行数据交换。
跨省监测自备井时使用该模式。
◇ SMS短消息模式：监控中心与水资源测控设备之间通过短信传输数据。
个别GPRS 信号不强的地方使用该模式。
4.1.3 移动专线组网模式的特点◇ 数据传输速率高：目前GPRS网络传输速度在40Kbps左右，专线速率从2—100Mbps 都可实现。
◇ 信号覆盖面广：目前GPRS信号已经覆盖每一个角落，每个自备井的水资源测控设备都能够登陆GPRS网络传输数据。
◇ 实时性强：水资源测控设备可以实时在线，数据传输的时延短。
◇ 安全性高：数据在移动的专网内传输，不进入INTERNET，安全可靠；GPRS通信模块支持系统加密，不受外界干扰。
无线远传IC卡水电表方案第二局部系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络构造自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进展实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。
1、应用范围✧供水公司✧电力公司✧物业公司✧企业单位✧学校宿舍等2、系统功能✧实时抄表功能✧冻结抄表功能✧设备档案管理✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据异常诊断✧数据备份恢复二、参照标准和标准文件✧GB/T 778.1-2007 冷水水表和热水水表〔第1局部：标准〕✧GB/T 778.2-2007 冷水水表和热水水表〔第2局部：安装要求〕✧GB/T 778.3-2007 冷水水表和热水水表〔第3局部：试验方法和试验设备〕✧CJ/T 188-2004 户用计量仪表数据传输技术条件✧信部无[2005]423 号"微功率〔短距离〕无线电设备管理暂行规定"✧JJG596-2012 电子式电能表✧JJG596-2012 电子式电能表检定规程✧IEC62052-11交流电测量设备通用要求、试验和试验条件✧GB/T17215.321-2008 1级和2级静止式交流有功电度表✧DL/T 645-1997 多功能电能表通信规约✧信部[2005]423号微功率〔短距离〕无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经历，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。
远程抄表系统远程抄表：是指利用和机、传感等技术自动读取和处理表计数据，将城市居民的用水、电、气信息加以综合处理的系统。
自动抄表技术使各水、电、气公司及物业管理部门从根本上解决了入户抄表收费给用户和抄表人员带来的麻烦，避免了许多不必要的纠纷。
准确而便捷的收费系统，不但能提高管理部门的工作效率，也适应用户对用水、用电、用气缴费的需求。
一.远程自动抄表系统概述现在最常见的远程自动抄表系统是采用分线制集中抄表方式，即由采集器定时顺序采集来自多路分线连接的水、电、气表信号并进行数据处理、存储，各采集器之间采用总线制连接，最后连接至计算机。
其典型特点是各户表通过分户线连接至采集器位置。
系统一般分为四层次结构；现场采集器、服务器（区域管理器）、通信控制器、管理器中心，部分产品还会附带一个掌抄器。
系统结构如下图所示：1．现场采集仪器：完成对现场表具输出数据的采集，一般一个采集器可以对多个基表进行采集。
但是目前支持一个采集器对几种不同种类的基表同时进行采集的产品不是很多。
2．服务器（区域管理器）：以多机通信方式采集数据采集器中的表数据，然后进行处理、存储，并通过通信总线与总控制室的系统管理中心的计算机相连。
一个服务器可以连接几十个数据采集器（视系统通信方式定）。
3．通信控制器：连接服务器与管理中心的计算机对信号进行协议转换。
4．管理中心：管理中心由多媒体计算机和系统管理软件组成。
安装在物业管理中心处。
可以通过借口连接至营销系统。
可以借助internet技术，将管理中心的计算机与电力、水、煤气或其他代收费部门的网络相连接实现网上抄收，上网用户可以在线查询自己的费用情况，方便实用，并可扩展到电子商务，实现网上付费。
二．电力远程抄表1、当前表端获取数据方式人们知道，要将机械表转换为数字表，都必需将机械转动的角度（角位移）转换为可计数的信号。
最原始的转换是利用机械触点开关以形成脉冲。
在上世纪八十年代，光电技术逐步普及，得到了广泛应用。
无线远传智能水表及远程抄表完整解决方案一、引言31、概述 (3)2、术语 (3)二、无线远传智能水表及远程抄表系统解决方案 (3)1、无线智能水表抄表及抄表方案介绍 (3)2、无线抄表方式 (5)3、系统方案的硬件组成及产品描述 (7)4、后台远程抄表系统 (10)5、后台远程抄表系统的主要功能 (12)6、远传水表系统与自来水公司其他MIS系统的接口 (13)三、无线水表远程抄表的实施 (13)1、项目背景 (13)2、无线远传智能水表及远程抄表的实施 (14)1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看，无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。
目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦，给抄表人员带来烦恼，造成很多不必要麻烦。
为了有效解决入户抄表收费存在的诸多弊端，提高效率，杜绝拖欠费用。
因此耗能表户外计量呼声越来越髙，尤其对髙层、豪华居住小区，耗能表户外讣量是非常必要的，传统抄表方式已经不能适应今后住宅的发展要求。
2、术语1）无线传输免费抄表频段：470.00MHz-510MHz：2）L ORA直序扩频技术：是高安全性、抗干扰的一种无线序列型号传输方式：利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。
3）无线远传智能水表：以干式或湿式水表为讣量基表，加装具有远传发讯输出计虽数据的自来水讣量装置，接收无线抄表主设备（如：无线集中器或抄表机）的抄表指令发射数据。
4）点对点或一点对多点的自动集中抄表：主设备（无线手抄器或无线集中器）不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式。
二、无线远传智能水表及远程抄表系统解决方案1.无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段：470MHz-510MHz）的微功率无线通信技术，利用目前最稳立可靠的直扩频技术，保证水表的通信距离一致性：水表数拯经过无线集中器采集后利用现在成熟的GPRS/CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳宦，技术成熟。

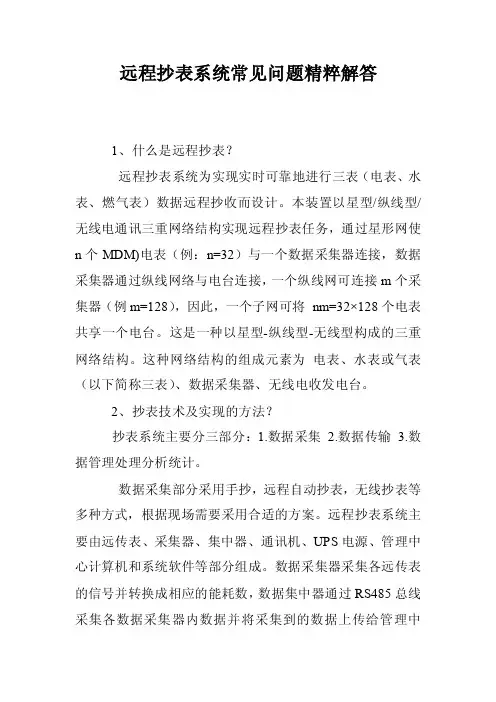

远程抄表系统常见问题精粹解答1、什么是远程抄表？远程抄表系统为实现实时可靠地进行三表（电表、水表、燃气表）数据远程抄收而设计。
本装置以星型/纵线型/无线电通讯三重网络结构实现远程抄表任务，通过星形网使n个MDM)电表（例：n=32）与一个数据采集器连接，数据采集器通过纵线网络与电台连接，一个纵线网可连接m个采集器（例m=128），因此，一个子网可将nm=32×128个电表共享一个电台。
这是一种以星型-纵线型-无线型构成的三重网络结构。
这种网络结构的组成元素为电表、水表或气表（以下简称三表）、数据采集器、无线电收发电台。
2、抄表技术及实现的方法？抄表系统主要分三部分：1.数据采集 2.数据传输 3.数据管理处理分析统计。
数据采集部分采用手抄，远程自动抄表，无线抄表等多种方式，根据现场需要采用合适的方案。
远程抄表系统主要由远传表、采集器、集中器、通讯机、UPS电源、管理中心计算机和系统软件等部分组成。
数据采集器采集各远传表的信号并转换成相应的能耗数，数据集中器通过RS485总线采集各数据采集器内数据并将采集到的数据上传给管理中心计算机。
管理中心计算机进行计算、查询、统计和打印，从而实现整个小区能源消耗的现代化物业管理。
本系统主要采用RS485总线方式进行通讯，数据集中器和数据库采集器之间通讯距离小于1200米（加中继器还可延长）。
3、自动抄表、远程抄表的作用？为解决抄表难、及人工抄表所带来的种种弊端，抄表系统及相关设备，其特点主要体现在：1、减少了抄表人员及管理费用传统的抄表方式是派抄表员到现场去人工抄录，每人每月抄录2000户左右，劳动强度大，抄表人员数量多，管理成本大。
用自动抄表系统，一个城市的水表抄表工作可以在几分钟内抄完，这部分成本能在现有成本的基础上降低90%。
2、减少了人工抄表带来的弊端由于现场条件的多样性和复杂性，人工抄表过程中不可避免地会出现少抄、错抄、估抄、飞抄、漏抄、人情抄等情况；少抄、漏抄、飞抄、人情抄给水司带来经济损失，错抄使水司工作量加大，也给用户带来了不必要的麻烦。
远程抄表系统的设计与实现1. 引言1.1 研究背景远程抄表系统作为现代智能水表管理的重要组成部分，具有极大的便利性和效率性。
传统的抄表方式需要人工逐个去用户家中进行抄表，费时费力且容易出现差错，而远程抄表系统通过无线通讯技术和智能管理软件实现了远程抄表，极大地提升了抄表的效率和准确性。
随着科技的不断发展和物联网技术的普及应用，远程抄表系统已成为水务管理部门不可或缺的工具。
而随着城市化和工业化的发展，用户数量不断增加，传统的抄表方式已无法满足快速高效的管理需求。
设计和实现一套高效稳定的远程抄表系统显得尤为迫切和重要。
研究远程抄表系统的背景，不仅可以帮助我们了解其发展历程和应用场景，更可以为我们设计和实现更好更高效的远程抄表系统提供参考和借鉴。
本文将深入探讨远程抄表系统的设计与实现，旨在为相关领域的研究和实践工作提供有益的指导和参考。
1.2 研究目的远程抄表系统的研究目的是为了解决传统抄表方式存在的诸多问题，如人工误差、效率低下、成本高昂等。
通过引入先进的远程监测技术，实现水、电、气等能源的远程抄表，并能将数据实时传输至管理中心，从而提高抄表的准确性和效率。
远程抄表系统的研究目的还包括提升能源管理的智能化水平，为用户提供更加便捷的服务体验，降低企业的运营成本，同时为环保节能事业做出贡献。
通过本研究，可以进一步推动远程抄表技术的发展，提升其在能源管理领域的应用价值，推动行业发展。
【字数：131】1.3 研究意义远程抄表系统的设计与实现在当前社会中具有重要的意义。
远程抄表系统的推出可以极大地提高抄表效率和准确性，降低人力资源成本，提高工作效率。
通过远程抄表系统的应用，可以实现智能化管理和监控，及时发现和解决问题，提高供水、供电等公共设施的运行效率和质量，确保用户的正常使用。
远程抄表系统的推广应用也有利于推动科技进步，促进信息化建设，推动传统行业向现代化转型升级。
远程抄表系统的研究与应用具有重大的社会意义和经济效益，在提高行业发展水平、促进社会进步和节约资源方面具有重要的推动作用。
