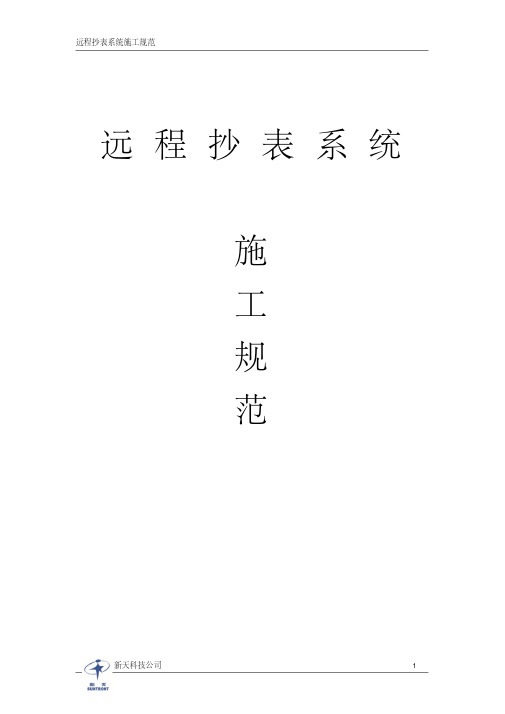

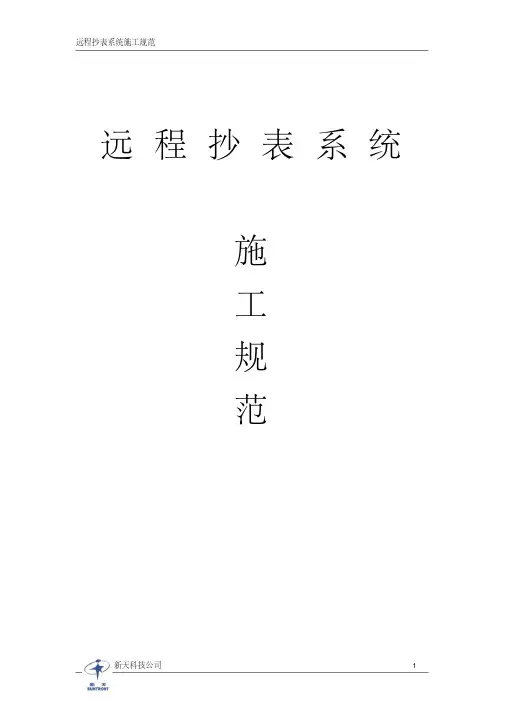

远程抄表系统
施
工
规
范
第一部分远传智能表
一、M-BUS水表
在水表表壳上标出了水表的编号，水表编号共有12位数字，也即为水表的电子地址。在管理软件里登记表档案时，在表地址一栏直接输入该12位数字。
二、485电能表
电源线及信号线连接
普通单相电表的电源线及485信号线连接如下图：
电子地址确定
在电表面膜上标出了电表的编号，编号共有12位数字，即电表的电子地址。
第二部分采集器
采集器按照下行通讯方式的不同，分为M-BUS采集器、485电表采集器二种。采集器的上行通讯方式均为无线通讯方式。采集器的安装位置要考虑到上行通讯的可靠与下行通讯的布线方便两个方面。
一、MBUS采集器
适用于M-BUS无源直读式水表的数据采集。
1.1、安装尺寸
MBUS采集器的安装尺寸如下图：
1.2、电源线连接
MBUS采集器的电源线连接如下图：
2.3、安装位置及安装步骤
2.3.1 安装位置：
一般情况下，为了减小施工难度，在层数不高的楼宇，每栋楼可安装一台
MBUS采集器，此时多个单元可共用一台MBUS采集器；而在层数较多的楼宇，可以选择一个单元安装一台MBUS采集器。
影响MBUS采集器安装位置最主要的因素是M-BUS通讯线的走线。首先确定单元楼MBUS线的走线，可以根据现场情况灵活调整MBUS采集器的安装位置。由于楼体及地面的阻隔，无线通讯无法保证，采集器禁止安装在地下室。在每单元计量表数量不多的情况下，相邻的单元可以通过楼顶的连线，共用一台M-BUS 采集器。
2.3.2 安装步骤：
采集器建筑物内安装时，采用壁挂式安装，具有三个固定孔，采用6膨胀丝将采集器固定于墙体表面，或防护箱内。
采集器建筑物外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网。
安装步骤如下：
<步骤一>：根据现场情况，将MBUS采集器固定。
<步骤二>：根据现场情况，参考MBUS采集器与直读表之间信号线的连接方式，将直读表的MBUS总线接到采集器的MBUS接口。
<步骤三>：MBUS采集器固定后，将配套天线（433MHz）可靠连接到MBUS采集器天线端子上。MBUS采集器天线固定位置应距离附近墙体水平距离30厘米以上，距地面高度1.5米以上。
<步骤四>：按照MBUS采集器电源线的连接方法，给采集器供电。采集器接通交流220V、50Hz的交流电后，工作指示灯点亮，采集器开始正常工作。
<步骤五>：记录无线采集的ID。
2.4、MBUS采集器与计量表间通讯线连接
MBUS采集器与直读水表的连线方式非常灵活。
方式一：
方式二：
方式三：
MBUS通讯线接线方式图一
MBUS通讯线接线方式图二
注意：对于MBUS通讯线需进行连接的地方，为了保证连接的接头能够持久，我们采用电信通用的注油接线帽。并用压线钳压牢。这种接线帽内部注了绝缘油脂，可以有效防止接头的氧化。
2.5、注意事项
1、电源线应选用RVVB型2×0.75mm2或者更粗的线材，并安装漏电保护装置。采集器供电应稳定，避免因供电中断导致的数据无法抄收。
2、通讯线建议选用RVSP型双绞屏蔽线，线径大于0.75m㎡。M-BUS采集器下面可以按任意拓扑结构连接计量表，连接M-BUS直读水表时不必区分正负极性。走线应避免和强电一起走线。在负载64块计量表的情况下，通讯线长最长为200m。
3、MBUS采集器下接计量表的数量不要超过它的最大带载量64台，否则MBUS 采集器将启动过载保护功能，自动关闭MBUS总线电源，并点亮报警指示灯。
4、M-BUS总线上有数据通讯时，总线之间电压差为32V；M-BUS总线上无数据通讯时，M-BUS采集器自动关闭总线上的电源。
5、同一集中器所带采集器ID编号不能重复，最大可允许255台采集器，包含无线采集器、电表采集器和MBUS采集器。当同一集中器下面采集器的ID出现重复时，请使用调试手持机更改采集器ID。
2.6、配套供应
采集器一台；配套天线1根；合格证1个；使用说明书一本二，485电表采集器
适用于具有RS485接口的计量表的数据采集，如RS485电能表等。
3.1、安装尺寸
电表采集器的安装尺寸为：
3.2、电源线连接
电表采集器电源线接线如下：
3.3、安装位置及安装步骤
电表采集器安装示意图
3.3.1 安装位置：
一般情况下，电表采集器安装在电表箱内，或者距离电表箱很近的一个单独的防护箱内。采集器表箱内安装时，可在表箱内预留一个表位，以便安装电表采集器。
安装数量的确定原则：
情况一：如果电表箱内电表多，每个表箱可安装一个电表采集器；
情况二：如果电表箱分布比较分散，电表箱和电表箱之间距离比较远，每个表箱可安装一个电表采集器；
情况三：电表箱和电表箱之间虽然距离较近，但两个表箱之间走485线困难，每个表箱可安装一个电表采集器；
情况四：在高层建筑小区，表箱内电表较少，而且每层都有表箱，表箱和表
箱之间方便走信号线，这时候我们可以2～3层共用一个电表采集器。
安装位置的确定原则：
1、根据电表采集器安装数量的确定原则，确定电表采集器和电表之间的空间位置关系和485连线位置关系。
2、电表采集器的安装位置要有利于本采集器和其它采集器或集中器之间的通信。例如当某个单元的电表集中于本单元的地下层时，电表采集器的安装位置距离地面3米以上，禁止将采集器安装在地下室。
注意：A）每个电表采集器最多带载128块电表。
B）电表采集器和电能表之间的RS485通讯线最长为600米。
3.3.2 安装步骤
安装工具：膨胀丝、防护箱、螺丝刀等。
采集器建筑物内安装时，采用壁挂式安装，具有三个固定孔，采用6膨胀丝将采集器固定于墙体表面，或防护箱内。
采集器建筑物外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网。
安装步骤如下：
<步骤一>：根据现场情况，将电表采集器固定。
<步骤二>：根据现场情况，参考电表采集器与电表之间信号线的连接方式，将各个电表的485总线接到电表采集器的485接口。
<步骤三>：按照电表采集器电源线的连接方法，给采集器供电。采集器接通交流220V、50Hz的交流电后，工作指示灯点亮，采集器开始正常工作。
<步骤四>：电表采集器固定后，将配套天线（433MHz）可靠连接到电表采集器天线端子上。电表采集器天线固定位置应距离附近墙体水平距离30厘米以上，距地面高度1.5米以上。
<步骤五>：记录电表采集器的ID及安装位置。
3.4、电表采集器与电表之间信号线的连接
电表采集器与电表之间的连线方式如下图。
RS485通讯线牵手式连接示意图：
3.5、注意事项
1、电源线应选用RVVB型2×0.75mm2或者更粗的线材，并安装漏电保护装置。采集器供电电源应稳定，避免因供电中断导致的数据无法抄收。
2、485通讯线应选用RVSP型双绞屏蔽线，线径大于0.75m㎡。485总线应采用牵手式走线方式，避免采用星型和分叉走线方式，避免和强电一起走线。
2、电表采集器和电能表之间485线的连接，请严格严格按照上面规定进行。连接485线时，需要区分485线的正负极性，避免出现接反、短路等现象，连接时要特别注意，线路连接完成后，用万用表查看是否有短路、断路情况。检查无误后，才能对电表以及系统进行上电。
3、485电表采集器最大负载能力为128块接计量表，超出最大负载电表采集器将不能正常工作。
4、同一集中器所带采集器ID编号不能重复，最大可允许255台采集器。包括无线采集器、485电表采集器和M-BUS采集器。当同一集中器下面采集器的ID 出现重复时，请使用调试手持机更改采集器的ID。
3.6、配套供应
采集器一台；配套天线1根；合格证1个；使用说明书一本
第三部分集中器
集中器和管理中心的通讯采用串口通讯方式。
1、安装尺寸
GPRS集中器的安装尺寸如下：
2、电源线连接
GPRS集中器的接线方式如下图所示：
供电要求：220V、50Hz的交流电。
电源线要求：电源线应选用2×0.5mm2或者更粗的线材，并安装漏电保护装置。
3.1安装软件、搭建测试环境
电脑要求：已安装“WXYC-ZH 远程抄表控制管理系统”和SQL数据库，并具有串口。
检测工具：串口延长线一根，(接口为DB9，通讯线两头均为插孔)。
连线说明：
1、将串口延长线与电脑串口相连，另一端与集中器的CN3、即COM1相连。
2、给集中器接通电源线，并上电。
3.2建立集中器档案
点击“设备档案管理”，在“集中器列表”上点击鼠标右键，选择“增加”。建立集中器档案。在弹出的窗口中填写集中器信息。基本信息如下图：
3.3设置集中器地址
运行抄表软件设置集中器参数，设置集中器地址，集中器地址和行政区划码在通讯过程中非常关键，软件内的地址必须要集中器上地址相对应，才能与集中器进行通信。
4、安装位置、安装条件及安装步骤
4.1 安装位置
集中器可单独进行安装，故需要单独准备一个表箱。此表箱的尺寸请根据集中器的外形尺寸来定。
集中器天线的固定位置
安装位置的确定主要依据下面三个方面因素：
1>：网络通信因素。
集中器作为集抄系统的核心设备，需要和下面的各个采集器进行通讯，故集中器应该安装在小区中心建筑的高层。
集中器外接一根3米长433MHz天线，为了达到最好的通信效果，建议制作一个天线支架长1.2米，直角边0.4米，将天线引向空旷区域。
2>：取电电源因素
集中器需要接入220V交流电，故集中器的安装位置要有220V不间断电源。
4.2安装步骤
集中器采用壁挂式安装，具有三个固定孔，可直接固定于墙体表面，但市内安装时，仍建议使用防护箱。
集中器室外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网；
安装步骤如下：
<步骤一>：根据现场情况，将集中器固定。
<步骤二>：集中器固定后，将配套天线（433MHz）可靠连接到集中器左侧的天线端子上。天线固定位置应距离附近墙体水平距离30厘米以上，距地面高度1.5米以上。
<步骤三>：按照集中器电源线的连接方法，给集中器供电。集中器接通交流220V、50Hz的交流电后，工作指示灯点亮，采集器开始正常工作。
第四部分现场信号与采集器信道划分一、现场信号
现场信号是指现场集中器和采集器之间的无线通讯信号。现场信号是否稳定可靠，直接影响抄表控制系统是否能够稳定运行。所以，根据现场实际情况，确定设备位置、设备数量以及天线的安装非常重要，也是现场安装调试人员的首要职责。
集中器需安装在整个抄表区域的中心位置，集中器及其天线应安装在小区的中心，相对较高的建筑物顶部。集中器的天线支架应选用较长支架，远离建筑物墙体，避免建筑物阻挡和其背面采集器的通讯，以获得较好的和采集器进行直接通讯的效果。
例如如下小区，该小区共分为一期工程，图示中的A区，二期工程，图示中的B区。一期小区首先建成，并需安装抄表系统。在靠近一期的中心位置的A7号楼顶层安装集中器，并划分集中器和采集器信道为10信道。二期工程为后续工程，尚未完工。初步规划二期工程的集中器和采集器信道为11信道。以避免相互干扰。在现场安装中，集中器和采集器间的通讯以不大于3级路由为限。路由路径越长，通讯失败率会成倍增长。甚至会导致无法正常抄表及控阀。
某小区现场效果图
集中器和采集器的天线安装位置和天线的安装高度均对通信效果和距离有较大的影响。一般来说天线的高度越高，通信距离越远。天线的安装位置相对越空旷，周围建筑物及其他屏蔽物越少，通信效果越好。
采集器和计量表
对于仅需单抄计量表数据的多层建筑，一般每5个单元安装一台采集器，或一栋楼安装一台采集器。高层建筑根据现场水表井对无线信号屏蔽的情况，一般每5层安装一台采集器。采集器和无线远传计量表表之间的通讯距离不能过近，以免出现无线信号信号饱和。一般采集器表的距离需大于10米。对于需管理中心需要发送控阀命令的系统，采集器密度一般比仅需要单抄数据的系统多一倍。
根据现场情况，对集中器的网络维护工作时段进行设置，也可避免人为因素对通讯效果的影响。网络维护工作时段的主要作用是在此时段内，集中器通过路由的方式，不断地寻找采集器，从而建立可靠的通讯路径。
即使对于采集器需安装在楼道表管道井里的情况，采集器的天线仍需安装到室外，并安装天线支架。采集器天线禁止安装在室内，禁止放置在表箱内。以免
影响集中器和采集器间的稳定可靠通讯。
天线安装示意图
