传感器期末考试题题及答案试卷八一、单项选择题(每小题1分,共20分)1.能将感觉到的被测非电量参数转换成电量的器件称为(C)A.光电元件B.敏感元件C.转换元件D.力敏元件2.传感器的静态特性描述的输出和输入的关系是指被测量的值处于(B)A.不稳定态B.稳定状态C.转换状态D.亚稳态3.数字式传感器的输出的数字指示值最后一位一般指的是(A)A.分辨力B.重复性C.稳定性D.灵敏度4.电位器式电阻传感器和应变片式电阻传感器相比,后者的灵敏度(C)A.低B.与前者相等C.高D.无法确定5.下列参量一般情况下不能用电感式传感器转换为电量的是(A)A.光学量B.位移量C.流量D.速度6.在电磁波谱的可见光范围内,频率最高的光是(D)A.红光B.黄光C.绿光D.紫光7.光敏二极管在没有光照时产生的电流称为(A)A.暗电流B.亮电流C.光电流D.导通电流8.色彩传感器是由单晶硅和非单晶硅制成的(B)A.金属器件B.半导体器件C.高分子器件D.陶瓷器件9.CMOS 图象传感器与CCD图象传感器相比,前者的主要优势是(C)A.集成制造B.灵敏度高C.节能D.不易损坏10.弹性敏感元件的弹性后效容易引起的测量误差是(B)A.稳定性误差B.重复性误差C.线性度误差D.灵敏度误差11.不等位电势为其重要性能参数的传感器是(D)A.差动变压器B.湿度传感器C.温度传感器D.霍尔传感器12.超声波传播速度最快的介质是(D)A.水B.空气C.氧气D.钢铁13.热电偶是一种接触式测温传感器,其工作原理是基于(B)A.光电效应B.热电效应C.压电效应D.磁电效应14.结露传感器可用来测量(A)A.湿度B.温度C.深度D.浓度15.从气敏元件与被测气体接触到气敏元件参数达到新的稳定状态所需要时间称为(C)A.灵敏度B.稳定性C.响应时间D.选择性16.具有压磁效应的磁弹性体叫做(B)A.压电元件B.压磁元件C.压阻元件D.霍尔元件17.最适合制作霍尔传感器的物质是(D)A.绝缘体B.金属C.P型半导体D.N型半导体18.弹性敏感元件特性中和弹性后效、蠕变同时发生的是(C)A.刚度B.柔度C.弹性滞后D.振动频率19.物体的颜色决定于照射物体的光源和物体本身的光谱(A)A.反射率B.折射率C.投射率D.吸收率20.光电传感器的基本原理是基于物质的(B)A.压电效应B.光电效应C.磁电效应D.热电效应二、判断改错题(每小题2分,共10分)21.传感器按输入量分为模拟式和数字式传感器。

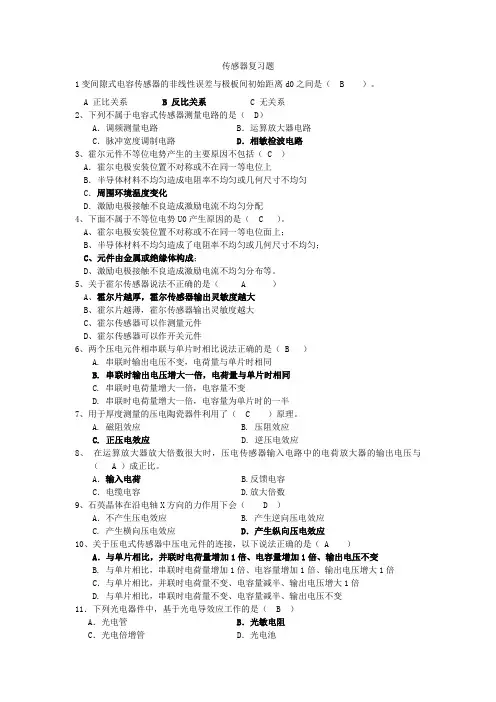

传感器复习题1变间隙式电容传感器的非线性误差与极板间初始距离d0之间是( B )。
A 正比关系B 反比关系C 无关系2、下列不属于电容式传感器测量电路的是( D)A.调频测量电路 B.运算放大器电路C.脉冲宽度调制电路 D.相敏检波电路3、霍尔元件不等位电势产生的主要原因不包括( C )A.霍尔电极安装位置不对称或不在同一等电位上B.半导体材料不均匀造成电阻率不均匀或几何尺寸不均匀C.周围环境温度变化D.激励电极接触不良造成激励电流不均匀分配4、下面不属于不等位电势U0产生原因的是( C )。
A、霍尔电极安装位置不对称或不在同一等电位面上;B、半导体材料不均匀造成了电阻率不均匀或几何尺寸不均匀;C、元件由金属或绝缘体构成;D、激励电极接触不良造成激励电流不均匀分布等。
5、关于霍尔传感器说法不正确的是( A )A、霍尔片越厚,霍尔传感器输出灵敏度越大B、霍尔片越薄,霍尔传感器输出灵敏度越大C、霍尔传感器可以作测量元件D、霍尔传感器可以作开关元件6、两个压电元件相串联与单片时相比说法正确的是( B )A. 串联时输出电压不变,电荷量与单片时相同B. 串联时输出电压增大一倍,电荷量与单片时相同C. 串联时电荷量增大一倍,电容量不变D. 串联时电荷量增大一倍,电容量为单片时的一半7、用于厚度测量的压电陶瓷器件利用了( C )原理。
A. 磁阻效应B. 压阻效应C. 正压电效应D. 逆压电效应8、在运算放大器放大倍数很大时,压电传感器输入电路中的电荷放大器的输出电压与( A )成正比。
A.输入电荷 B.反馈电容C.电缆电容 D.放大倍数9、石英晶体在沿电轴X方向的力作用下会( D )A.不产生压电效应 B. 产生逆向压电效应C. 产生横向压电效应 D.产生纵向压电效应10、关于压电式传感器中压电元件的连接,以下说法正确的是( A )A.与单片相比,并联时电荷量增加1倍、电容量增加1倍、输出电压不变B. 与单片相比,串联时电荷量增加1倍、电容量增加1倍、输出电压增大1倍C.与单片相比,并联时电荷量不变、电容量减半、输出电压增大1倍D. 与单片相比,串联时电荷量不变、电容量减半、输出电压不变11.下列光电器件中,基于光电导效应工作的是( B )A.光电管 B.光敏电阻C.光电倍增管 D.光电池12、封装在光电隔离耦合器内部的是(D)A.一个发光二极管和一个发光三极管B.一个光敏二极管和一个光敏三极管C.两个发光二极管或两个光敏三极管D.一个发光二极管和一个光敏三极管13、光电二极管工作是需( B )A、加正向工作电压B、加反向工作电压C、不需加电压D、正、反电压都可以14、有关光敏电阻的描述,正确的是( A )A、暗电阻大B、亮电阻大C、一样大D、无法比较15、基于外光电效应的光电器件有( A )A、光电倍增管B、光电池C、光敏电阻D、发光二极管16、利用内光电效应原理制成的光电元件是( D )。
传感器期末考试题及答案一、选择题(每题2分,共20分)1. 传感器的静态特性不包括以下哪项?A. 线性度B. 灵敏度C. 响应时间D. 分辨率2. 传感器的动态特性主要描述的是传感器对快速变化的输入信号的响应能力,以下哪项不是动态特性的指标?A. 频率响应B. 相位延迟C. 温度系数D. 瞬态响应3. 温度传感器中,热电偶的工作原理是基于哪种效应?A. 热电效应B. 光电效应C. 霍尔效应D. 压电效应4. 在压力传感器中,应变式压力传感器的工作原理是基于哪种物理效应?A. 热电效应B. 压电效应C. 应变效应D. 磁电效应5. 光电传感器中,光电二极管的工作原理是基于哪种效应?A. 光电效应B. 热电效应C. 霍尔效应D. 压电效应6. 电容式传感器的灵敏度与哪些因素有关?A. 介电常数B. 电极面积C. 电极间距D. 所有以上因素7. 以下哪种传感器不适合用于测量非常小的位移?A. 电感式传感器B. 电容式传感器C. 光电式传感器D. 应变式传感器8. 霍尔传感器的输出电压与以下哪项无关?A. 磁场强度B. 霍尔元件的温度C. 霍尔元件的厚度D. 霍尔元件的电阻率9. 光纤传感器的工作原理是基于哪种效应?A. 光电效应B. 光纤的折射率变化C. 光纤的干涉效应D. 光纤的散射效应10. 以下哪种传感器不适合用于测量液体的流速?A. 电磁流量计B. 超声波流量计C. 涡街流量计D. 热电偶温度传感器二、填空题(每空1分,共20分)1. 传感器的静态特性包括线性度、灵敏度、________、________和稳定性。
2. 动态特性的指标包括频率响应、相位延迟、瞬态响应和________。
3. 热电偶的工作原理是基于________效应,而光电二极管的工作原理是基于________效应。
4. 应变式压力传感器的工作原理是基于________效应,而电容式传感器的灵敏度与介电常数、电极面积和________有关。
传感器技术期末考试试卷(A)一、名词解释(每题4分,共20分)1. 传感器:(传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的另一种量的测量装置)(能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成)2. 电位器式传感器:(是一种将机械位移转换成电信号的机电转换元件,,又可做分压器用的测量装置)3. 电容式传感器:(将被测量(如压力、尺寸等)的变化转换成电容量变化的一种传感器)4. 霍尔传感器:(是利用霍尔元件的霍尔效应制作的半导体磁敏传感器)5. 测量:(是将被测量与同性质的标准量通过专门的技术和设备进行比较,获得被测量对比该标准量的倍数,从而在量值上给出被测量的大小和符号)二、填空题(每空1分,共20分)1. 电感式传感器是利用被测量的变化引起线圈自感或互感系数的变化,从而导致线圈电感量改变这一物理现象来实现信号测量的装置。
2.压电式传感器元件是力敏元件,它能测量最终能变换为力的那些物理量是:应力、压力、加速度等。
3.压电陶瓷是人工制造的多晶体,由无数细微的电畴组成。
4.测定温度传感器通常是用热电偶、热电阻及热敏电阻三种。
5. 电涡流式传感器是根据电涡流效应制成的。
6.在光线作用下,半导体的电导率增加的现象称为光电效应。
7.功能型光纤传感器分为:相位调制型传感器、光强调制型传感器和偏振态调制型传感器三种类型。
8.直接测量的方法通常有三种方法,即:偏差法、零位法和微差法。
9. 电位器式传感器是一种将机械位移转换成电信号的机电转换元件,又可做分压器用的测量装置三、简答题(每题10分,共30分)1. 按传感器的工作原理分类有哪些?(1)电学式传感器;(2)磁学式传感器;(3)光电式传感器;(4)电势型传感器;(5)电荷式传感器;(6)半导体传感器;(7)谐振式传感器;(8)电化学式传感器等。
2. 应变片有哪几部分组成?其核心部分是什么?电阻应变片的构造一般由敏感栅、基片、覆盖层和引线等部分组成。

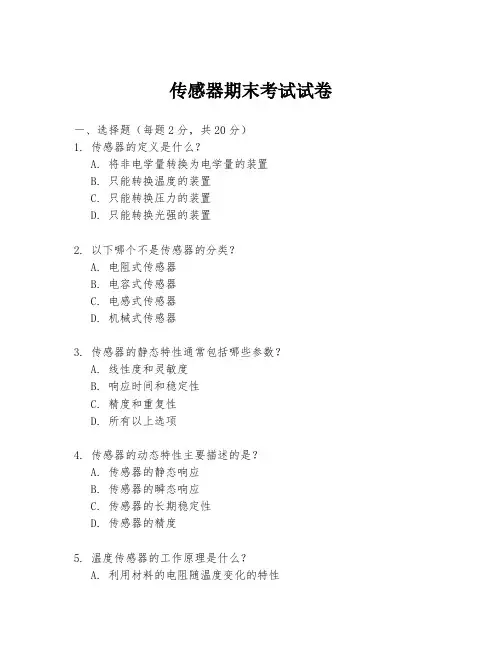

传感器期末考试试卷一、选择题(每题2分,共20分)1. 传感器的定义是什么?A. 将非电学量转换为电学量的装置B. 只能转换温度的装置C. 只能转换压力的装置D. 只能转换光强的装置2. 以下哪个不是传感器的分类?A. 电阻式传感器B. 电容式传感器C. 电感式传感器D. 机械式传感器3. 传感器的静态特性通常包括哪些参数?A. 线性度和灵敏度B. 响应时间和稳定性C. 精度和重复性D. 所有以上选项4. 传感器的动态特性主要描述的是?A. 传感器的静态响应B. 传感器的瞬态响应C. 传感器的长期稳定性D. 传感器的精度5. 温度传感器的工作原理是什么?A. 利用材料的电阻随温度变化的特性B. 利用材料的电容随温度变化的特性C. 利用材料的电感随温度变化的特性D. 利用材料的磁阻随温度变化的特性6. 光电传感器的工作原理是什么?A. 利用光电效应将光信号转换为电信号B. 利用光电效应将电信号转换为光信号C. 利用热电效应将光信号转换为电信号D. 利用热电效应将电信号转换为光信号7. 霍尔传感器的工作原理是什么?A. 利用霍尔效应将磁场变化转换为电压变化B. 利用霍尔效应将电压变化转换为磁场变化C. 利用光电效应将磁场变化转换为电压变化D. 利用光电效应将电压变化转换为磁场变化8. 压力传感器的工作原理是什么?A. 利用材料的电阻随压力变化的特性B. 利用材料的电容随压力变化的特性C. 利用材料的电感随压力变化的特性D. 利用材料的磁阻随压力变化的特性9. 以下哪种传感器不适合用于测量微小位移?A. 电容式位移传感器B. 电感式位移传感器C. 光电式位移传感器D. 机械式位移传感器10. 传感器的校准通常包括哪些步骤?A. 确定传感器的量程和精度B. 确定传感器的响应时间和稳定性C. 确定传感器的线性度和灵敏度D. 所有以上选项二、填空题(每空1分,共10分)1. 传感器的灵敏度是指传感器输出变化量与输入变化量的______。
(完整版)传感器与检测技术试卷及答案1.属于传感器动态特性指标的是(D )A 重复性B 线性度C 灵敏度D 固有频率2 误差分类,下列不属于的是(B )A 系统误差B 绝对误差C 随机误差D粗大误差3、非线性度是表示校准(B )的程度。
A、接近真值B、偏离拟合直线C、正反行程不重合D、重复性4、传感器的组成成分中,直接感受被侧物理量的是(B )A、转换元件B、敏感元件C、转换电路D、放大电路5、传感器的灵敏度高,表示该传感器(C)A 工作频率宽B 线性范围宽C 单位输入量引起的输出量大D 允许输入量大6 下列不属于按传感器的工作原理进行分类的传感器是(B)A 应变式传感器B 化学型传感器C 压电式传感器D热电式传感器7 传感器主要完成两个方面的功能:检测和(D)A 测量B感知 C 信号调节 D 转换8 回程误差表明的是在(C)期间输出输入特性曲线不重合的程度A 多次测量B 同次测量C 正反行程D 不同测量9、仪表的精度等级是用仪表的(C)来表示的。
A 相对误差B 绝对误差C 引用误差 D粗大误差二、判断1.在同一测量条件下,多次测量被测量时,绝对值和符号保持不变,或在改变条件时,按一定规律变化的误差称为系统误差。
(√)2 系统误差可消除,那么随机误差也可消除。
(×)3 对于具体的测量,精密度高的准确度不一定高,准确度高的精密度不一定高,所以精确度高的准确度不一定高(×)4 平均值就是真值。
(×)5 在n次等精度测量中,算术平均值的标准差为单次测量的1/n。
(×)6.线性度就是非线性误差.(×)7.传感器由被测量,敏感元件,转换元件,信号调理转换电路,输出电源组成.(√)8.传感器的被测量一定就是非电量(×)9.测量不确定度是随机误差与系统误差的综合。
(√)10传感器(或测试仪表)在第一次使用前和长时间使用后需要进行标定工作,是为了确定传感器静态特性指标和动态特性参数(√)二、简答题:(50分)1、什么是传感器动态特性和静态特性,简述在什么频域条件下只研究静态特性就能够满足通常的需要,而在什么频域条件下一般要研究传感器的动态特性?答:传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。
传感器原理及应用期末考试试卷(含答案)-CAL-FENGHAI.-(YICAI)-Company One1传感器原理及应用一、单项选择题(每题2分.共40分)1、热电偶的最基本组成部分是( )。
A、热电极B、保护管C、绝缘管D、接线盒2、为了减小热电偶测温时的测量误差,需要进行的温度补偿方法不包括( )。
A、补偿导线法B、电桥补偿法C、冷端恒温法D、差动放大法3、热电偶测量温度时( )。
A、需加正向电压B、需加反向电压C、加正向、反向电压都可以D、不需加电压4、在实际的热电偶测温应用中,引用测量仪表而不影响测量结果是利用了热电偶的哪个基本定律( )。
A、中间导体定律B、中间温度定律C、标准电极定律D、均质导体定律5、要形成测温热电偶的下列哪个条件可以不要()。
A、必须使用两种不同的金属材料;B、热电偶的两端温度必须不同;C、热电偶的冷端温度一定要是零;D、热电偶的冷端温度没有固定要求。
6、下列关于测温传感器的选择中合适的是()。
A、要想快速测温,应该选用利用PN结形成的集成温度传感器;B、要想快速测温,应该选用热电偶温度传感器;C、要想快速测温,应该选用热电阻式温度传感器;D、没有固定要求。
7、用热电阻测温时,热电阻在电桥中采用三线制接法的目的是( )。
A、接线方便B、减小引线电阻变化产生的测量误差C、减小桥路中其他电阻对热电阻的影响D、减小桥路中电源对热电阻的影响8、在分析热电偶直接插入热水中测温过程中,我们得出一阶传感器的实例,其中用到了()。
A、动量守恒;B、能量守恒;C、机械能守恒;D、电荷量守恒;9、下列光电器件中,基于光电导效应工作的是( )。
A、光电管B、光敏电阻C、光电倍增管D、光电池10、构成CCD的基本单元是( )。
A、 P型硅B、PN结C、光敏二极管D、MOS电容器11、下列关于光敏二极管和光敏晶体管的对比不正确的是( )。
A、光敏二极管的光电流很小,光敏晶体管的光电流则较大B、光敏二极管与光敏晶体管的暗电流相差不大C、工作频率较高时,应选用光敏二极管;工作频率较低时,应选用光敏晶体管D、光敏二极管的线性特性较差,而光敏晶体管有很好的线性特性12、制作霍尔元件最合适的材料是()。
传感器与自动检测技术一、填空题〔每题 3 分〕1、传感器平常由直接响应于被测量的敏感元件、产生可用信号输出的变换元件、以及相应的信号调理变换电路组成。
2、金属资料的应变效应是指金属资料在碰到外力作用时,产活力械变形,以致其阻值发生变化的现象叫金属资料的应变效应。
3、半导体资料的压阻效应是半导体资料在碰到应力作用后,其电阻率发生明显变化,这种现象称为压阻效应。
4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产活力械变形,进而以致资料的电阻发生变化。
5、金属丝应变片和半导体应变片比较其不相同点是金属资料的应变效应以机械形变成主,资料的电阻率相对变化为辅;而半导体资料那么正好相反,其应变效应以机械形变以致的电阻率的相对变化为主,而机械形变成辅。
6、金属应变片的矫捷度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的矫捷度系数。
7、固体碰到作用力后电阻率要发生变化,这种现象称压阻效应。
8、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。
9、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器。
10、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件组成,弹性元件用来感知应变,电阻敏感元件用来将应变的变换为电阻的变化。
11、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件组成,弹性元件用来感知应变,电阻敏感元件用来将应变的变换为电阻的变化。
12、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件组成,弹性元件用来感知应变,电阻敏感元件用来将应变的变换为电阻的变化。
13、应变式传感器是利用电阻应变片将应变变换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件组成,弹性元件用来感知应变,电阻敏感元件用来将应变的变换为电阻的变化。
传感器期末考试试题及答案传感器期末考试试题及答案一、填空题1.传感器的定义为:能够感知和______的器件称为传感器。
2.传感器的特性有:线性度、灵敏度、迟滞、重复性、漂移和稳定性。
3.传感器的材料和制造工艺对其特性有着重要影响,其中最重要的是______和______。
二、单项选择题1.下列哪个不是传感器的分类方法?() A. 按测量对象性质分类 B. 按测量原理分类 C. 按用途分类 D. 按感头结构分类2.下列哪类传感器可测量压力?() A. 磁性传感器 B. 温度传感器 C. 触点传感器 D. 光电传感器三、判断题1、传感器的迟滞误差是由测量过程中电源的变化引起的。
()2、传感器的漂移是指输出信号随时间变化的不可重复的误差。
()四、简答题1、请简述传感器的定义及其主要作用。
2、请说明传感器的特性和分类,并解释其含义。
3、请阐述传感器的材料和制造工艺对其特性的影响。
五、综合题1、请设计一个用于测量液体温度的传感器,要求该传感器能够在常压下工作,精度为±0.1℃,并能够抵抗化学腐蚀。
请说明选材和制造工艺的方案。
2、请分析在测量压力时,机械式传感器与电子式传感器相比有何优缺点?六、论述题1、论述题:请从应用角度出发,谈谈你对传感器的认识。
传感器题库及答案传感器题库及答案:掌握传感器考试的核心知识随着科技的不断进步,传感器在各个领域的应用越来越广泛。
为了帮助大家更好地掌握传感器相关的知识,本文将介绍一个重要的学习资源——传感器题库及答案。
通过了解和掌握这个题库,大家将能够巩固传感器的理论知识,提升实际应用能力。
一、传感器题库的概念和作用传感器题库是一种收集了大量与传感器相关的试题和答案的资源库。
它包含了各种类型的传感器题目,从基础理论到实际应用,旨在帮助学习者系统地掌握传感器的知识。
此外,通过解答题库中的问题,学习者可以检验自己的理解程度,找出并弥补知识盲点。
二、传感器题库的构成传感器题库通常由以下三个部分构成:1、基础理论题:这类题目主要涉及传感器的原理、特点、分类以及性能指标等基础知识,如“简述传感器的定义及基本组成”等。
传感技术期末试题及答案一、选择题(每题2分,共20分)1. 传感器的主要功能是将()转换为电信号。
A. 光信号B. 机械量C. 非电学量D. 电学量2. 电阻式传感器的主要变换原理是()。
A. 电阻变化B. 电容变化C. 电感变化D. 频率变化3. 下列不属于传感器静态特性的是()。
A. 线性度B. 灵敏度C. 响应时间D. 稳定性4. 在测量温度时,常用的传感器类型是()。
A. 热电偶B. 应变片C. 光电二极管D. 电容式传感器5. 传感器的动态特性主要描述传感器对()的响应能力。
A. 静态信号B. 动态信号C. 噪声信号D. 随机信号6. 光电传感器的工作原理是基于()。
A. 光电效应B. 光电导效应C. 热电效应D. 磁电效应7. 下列哪项不是传感器的基本性能指标()。
A. 精度B. 重复性C. 灵敏度D. 价格8. 在测量压力时,压电式传感器的输出信号与被测量压力之间的关系通常是()。
A. 正比关系B. 反比关系C. 对数关系D. 指数关系9. 霍尔传感器主要用来测量()。
A. 温度B. 压力C. 磁场D. 湿度10. 智能传感器与普通传感器相比,其主要优势在于()。
A. 成本更低B. 集成了微处理器C. 体积更小D. 能耗更低二、填空题(每空2分,共20分)11. 传感器的灵敏度是指传感器输出信号与输入量之间的________关系。
12. 传感器的稳定性是指在________和环境条件不变的情况下,传感器输出量随时间的重复性。
13. 常见的温度传感器有热电偶、________和________。
14. 在测量位移时,________传感器可以用于测量物体的微小位移变化。
15. 传感器的动态响应特性通常包括________、上升时间和________。
16. 光电传感器在工业自动化中常用于检测物体的________和________。
17. 智能传感器通常具备________、数据处理和________功能。

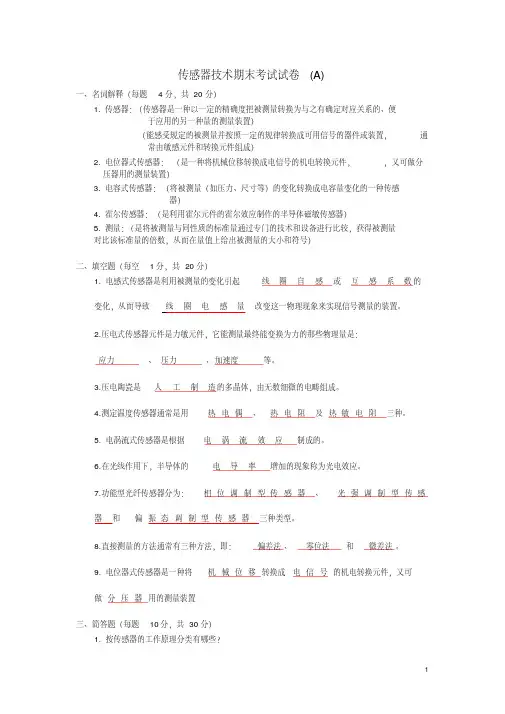

传感器技术期末考试试卷(A)
一、名词解释(每题4分,共20分)
1. 传感器:(传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便
于应用的另一种量的测量装置)
(能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通
常由敏感元件和转换元件组成)
2. 电位器式传感器:(是一种将机械位移转换成电信号的机电转换元件,,又可做分
压器用的测量装置)
3. 电容式传感器:(将被测量(如压力、尺寸等)的变化转换成电容量变化的一种传感
器)
4. 霍尔传感器:(是利用霍尔元件的霍尔效应制作的半导体磁敏传感器)
5. 测量:(是将被测量与同性质的标准量通过专门的技术和设备进行比较,获得被测量
对比该标准量的倍数,从而在量值上给出被测量的大小和符号)
二、填空题(每空1分,共20分)
1. 电感式传感器是利用被测量的变化引起线圈自感或互感系数的
变化,从而导致线圈电感量改变这一物理现象来实现信号测量的装置。
2.压电式传感器元件是力敏元件,它能测量最终能变换为力的那些物理量是:
应力、压力、加速度等。
3.压电陶瓷是人工制造的多晶体,由无数细微的电畴组成。
4.测定温度传感器通常是用热电偶、热电阻及热敏电阻三种。
5. 电涡流式传感器是根据电涡流效应制成的。
6.在光线作用下,半导体的电导率增加的现象称为光电效应。
7.功能型光纤传感器分为:相位调制型传感器、光强调制型传感
器和偏振态调制型传感器三种类型。
8.直接测量的方法通常有三种方法,即:偏差法、零位法和微差法。
9. 电位器式传感器是一种将机械位移转换成电信号的机电转换元件,又可
做分压器用的测量装置
三、简答题(每题10分,共30分)
1. 按传感器的工作原理分类有哪些?
(1)电学式传感器;(2)磁学式传感器;(3)光电式传感器;(4)电势型传感器;(5)电荷式传感器;(6)半导体传感器;(7)谐振式传感器;(8)电化学式传感器等。
2. 应变片有哪几部分组成?其核心部分是什么?
电阻应变片的构造一般由敏感栅、基片、覆盖层和引线等部分组成。
而敏感栅是应变片的核心部分
3. 石英晶体的x、y、z轴的名称及其特点是什么?
石英晶体的x轴为电轴、y轴为光轴、z轴为机械轴。
通常把沿电轴方向的力作用下产生电荷的压电效应称为“纵向压电效应”;而把沿机械轴方向的力作用下产生的电荷的压电效应称为“横向压电效应”;在光轴方向受力时不产生压电效应。
石英晶体有天然和人工培养两种。
居里点为576度,优点是温度稳定性好,机械强度高,动态性能好;缺点是灵敏度低,介电常数小,价格昂贵。
四、分析(每题10分,共30分)
1.试说明单线圈和差分变磁阻式电感传感器的主要组成、工作原理。
其组成主要由:线圈、铁心和衔铁三部分组成。
它是利用被测量的变化引起线圈自感或互感系数的变化,从而导致线圈电感量改变这一物理现象来实现信号测量的。
主要结构上分为变间隙型、变面积型和螺管型三种。
其工作原理是在铁心与衔铁之间的气隙间隙的改变,引起磁路中磁阻的变化,从而导致电感线圈中电感值的变化。
2.试述压电式传感器的结构形式、特点及主要用途。
压电式传感器元件是力敏元件,一般由两片或两片以上粘接在一起,由于压电材料是有极性的,因此连接方法有串联和并联两种。
所以它能测量最终能变换为力的那些物理量,如应力、压力、加速度等。
压电式传感器具有响应频带宽、灵敏度高、信噪比大、结构简单、工作可靠、质量轻等优点。
多用在汽车上测量气压、发动机内部燃烧压力和真空度等。
3.某顾客分别在三家商店购买100Kg大米、10Kg苹果、1Kg巧克力,发现均缺少约0.2Kg,但该采购员对巧克力的商店意见最大,在这个例子中,从心理角度和测量技术角度分析产生这些误差的原因?
(略)
传感器技术期末考试试卷(B)
一、名词解释(每题4分,共20分)
1. 测量:(是将被测量与同性质的标准量通过专门的技术和设备进行比较,获得被测量
对比该标准量的倍数,从而在量值上给出被测量的大小和符号)
2.热电偶传感器:(是利用转换元件电磁参量随温度变化的特性,对温度和与温度有关
的参量进行检测的装置)
3. 传感器:(传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便
于应用的另一种量的测量装置)
(能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成)
4.光电效应:(在光线作用下,半导体的电导率增加的现象称为光电效应)
5. 压电陶瓷:(是人工制造的多晶体,由无数细微的电畴组成)
二、填空题(每题1分,共30分)
1.通常用传感器的静态特性和动态特性来描述传感器的输出—输入特性。
2.压电式传感器中的压电元件,接受力和变形方式有:厚度变形、长度
变形、体积变形和厚度剪切或面剪切变形等四种。
3.传感器静态特性的主要技术指标包括灵敏度、线性度、迟滞性和重
复性。
4.电感式传感器是利用被测量的变化引起线圈自感或互感系数的变
化,从而导致线圈电感量改变这一物理现象来实现信号测量的装置。
5.霍尔元件的基本结构是在一个半导体薄片的两个相对侧面安装一对控
制电极,相应地焊接两根控制电流引线;在另两个相对侧面安装
一对霍尔电极,相应地焊接两根霍尔电压输出引线,然后进行封装即可。
6.电位器式传感器是一种将机械位移转换成电信号的机电转换元件,又可做
分压器用的测量装置
7.电容式传感器通常可分三种类型,如:变面积型、变极距型、变介电常数型。
8.电阻应变片的构造一般由敏感栅、基片、覆盖层和引线等部分
组成。
而敏感栅是应变片的核心部分。
9.石英晶体的x轴、y轴和z轴分别称为:电轴、光轴和机械轴。
通常
把沿电轴方向的力作用下产生电荷的压电效应称为“纵向压电效应”;而
把沿机械轴方向的力作用下产生的电荷的压电效应称为“横向压电效应”;
在光轴方向受力时不产生压电效应。
三、问答题(每题10分,共30分)
1.传感器按被测量的性质分类有哪些?
温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器和转矩传感器等。
2.直接测量和间接测量的定义是什么:
在使用仪表或传感器进行测量时,对仪表读数不需要经过任何运算就能直接表示测量所需要的结果的测量方法称为直接测量。
在使用仪表或传感器进行测量时,首先对与测量有确定函数关系的几个量进行测量,将被测量代入函数关系式,经过计算得到所需结果,这种测量称为间接测量。
3. 什么是测速发电机?一般测速发电机分为几种?
是一种专门测速的微型电机,电机的输出电压,在励磁一定的条件下,其值与转速成正比,若将被测旋转体的转轴与发电机转轴相连接,即可测得转速。
测速发电机分为直流型和交流型两种。
四、分析(每题10分,共20分)
1.试述压电式传感器的特点及应用,并举例说明。
答:压电式传感器具有体积小、质量轻、结构简单、工作可靠、测量频率范围广的优点,它不能测量频率太低的被测量信号,更是不能测量静态量。
多用于加速度和动态压力或压力的测量。
(举例)
2.试述传感器的具体内容。
答:(1)传感器测量装置,能完成检测任务;
(2)传感器的输入量是某一被测量,可能是物理量、化学量或生物量;
(3)传感器的输出是某种物理量,这种量应便于传输、转换、处理、显示等;它可以是气、光、电,但主要是电量。
