给排水及暖通识图与施工工艺引言在建筑物的设计和施工过程中，给排水和暖通系统是必不可少的。
给排水系统主要负责水的供应和排放，暖通系统则负责调节建筑物内部的温度和湿度。
在进行给排水和暖通系统的设计和施工时，了解与应用相应的识图和工艺是非常重要的。
本文将介绍给排水及暖通识图与施工工艺的相关内容。
一、给排水识图与施工工艺1. 给水系统识图与施工工艺给水系统是建筑物中重要的系统之一，它主要负责将水从供水厂输送到建筑物内部。
在给水系统的设计和施工中，需要了解以下识图与施工工艺：a. 给水系统识图在给水系统的识图中，常用的图形包括：•总平面布置图：用于标注给水管道的布局和位置。
•剖面图：用于标注给水管道的高度和连接方式。
•管道图：用于标注给水管道的管径、材质和连接方式。
b. 给水系统施工工艺给水系统的施工工艺包括以下内容：•管道安装：根据施工图纸，从供水源引入管道，连接不同的设备和终端用水点。
•管道接头处理：根据连接方式，采用焊接、承插连接或螺纹连接等方式，处理管道的接头。
•绝缘隔热：根据需要，对给水管道进行绝缘隔热处理，以减少能量损失和防止冷凝水的产生。
2. 排水系统识图与施工工艺排水系统是建筑物中将废水排出的系统，它主要负责排放建筑物内部产生的废水。
在排水系统的设计和施工中，需要了解以下识图与施工工艺：a. 排水系统识图排水系统的识图中，常用的图形包括：•总平面布置图：用于标注排水管道和排水口的布局和位置。
•剖面图：用于标注排水管道的高度和连接方式。
•管道图：用于标注排水管道的管径、材质和连接方式。
b. 排水系统施工工艺排水系统的施工工艺包括以下内容：•管道安装：根据施工图纸，从排水口引入排水管道，连接不同的设备和排水点。
•管道接头处理：根据连接方式，采用焊接、承插连接或螺纹连接等方式，处理管道的接头。
•排气处理：为了保证排水系统的正常运行，需要设置排气装置，以防止气阻对排水流动的影响。
二、暖通识图与施工工艺暖通系统是建筑物中调节温度和湿度的系统，它包括供热和供冷两个部分。
一、识图识图是预算员进行测量工程量的前提，施工图主要内容有：平面布置图、图纸目录、各专业说明、平面图、系统图、详图、图集。
1、平面布置图：是表明建筑位置、建筑红线、建筑物四置、与周围建筑物关系的平面图，是工程测量防线的主要依据。
2、图纸目录：表明各专业图纸图号、图纸名称、张数的单页图，以便查找与核对清点。
3、各专业说明：一般施工图有设建筑、结构、安装说明图，涉及工程概况、设计经济技术指标、设计意图、指定做法表、建筑材料材质要求、设备选型、图标表。
4、平面图：表示每层平面水平管、立管、设备、设施、阀门、固定支架、入口位置等平面布置和管径变化标注及名称、编号标注。
5、系统图：主要表示系统管道空间走向、层数、管径、立支管的连接方式、阀门位置、设备设施与管道的连接等空间关系图。
6、详图：非标准的布置详图、平面节点详图、零部件加工图。
7、图集：是设计指定标准施工图籍做法，一般设计以指定采用图集名称、编号进行说明，不在画详图。
二是施工人员按标准图集做法施工。
二、工程施工过程控制：1、必须按施工图设计文件施工，更改或变更必须通过设计出具的变更通知书；2、施工单位编制的施工组织设计必须通过批准后方可施工；3、施工前必须有专业工程技术交底；4、分项工程或隐蔽工程完工后，必须通过自检，分项工程质量评定，请监理、建设单位进行验收，（检验批）；5、专项工程整体完工后，做水冲洗，通水试验、蔽水试验、严密性试验，符合要求后请监理、建设单位进行验收，并对整体工程进行评定。
6、调试（如采暖系统调试）、试验（有关消防、安全防范等重要系统进行试验）。
三、施工材料、设备产品质量控制：1、材料、设备采购过程资料控制：厂家资质、产品检验合格证（注意检验合格证的检验产品的品种、规格、型号，有效期限）、出厂合格证，复印件追索标注；确定样品。
2、材料、设备进场验收：材料、设备进场时施工单位有关人员做好外观及内在产品质量验收，（包括规格型号、数量、包装），有样品的进行比较。

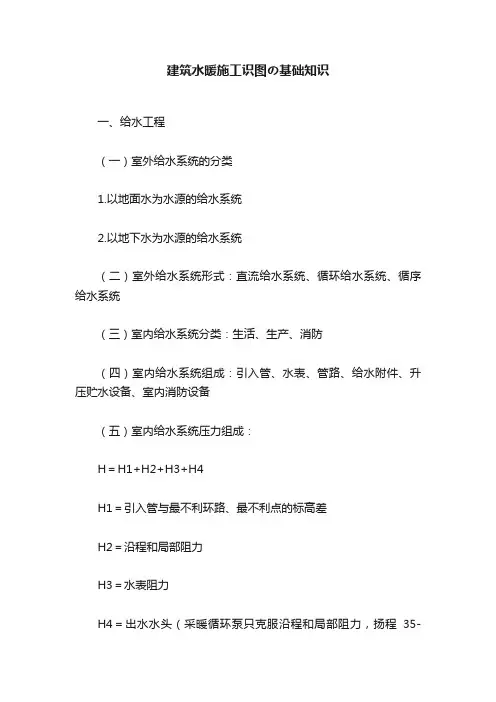

建筑水暖施工识图の基础知识一、给水工程（一）室外给水系统的分类1.以地面水为水源的给水系统2.以地下水为水源的给水系统（二）室外给水系统形式：直流给水系统、循环给水系统、循序给水系统（三）室内给水系统分类：生活、生产、消防（四）室内给水系统组成：引入管、水表、管路、给水附件、升压贮水设备、室内消防设备（五）室内给水系统压力组成：H＝H1+H2+H3+H4H1＝引入管与最不利环路、最不利点的标高差H2＝沿程和局部阻力H3＝水表阻力H4＝出水水头（采暖循环泵只克服沿程和局部阻力，扬程35-40m）（六）室内给水方式1. 简单给水方式2.设置水箱给水方式3.设置水泵给水方式4.设置水池、水泵、水箱给水方式5.分区给水方式6.气压给水方式7.变频给水方式（七）室内给水系统管路图式：上分、中分、下分（八）室内给水敷设方式：明装、安装（注：埋墙的镀锌钢管应做防腐）二、排水工程（一）污水及分类：生活、生产、雨雪水（二）排水体制：合流、分流（三）排水系统组成：室外、室内三、供暖工程（一）供暖系统分类1. 按使用热媒不同：热水、蒸汽、热风2.按循环动力分：机械、自然3.按供回水方式分：单管、双管4.按供暖范围分：局部、集中、区域（二）热水供暖系统的基本形式1.上供下回双管2.下供上回双管3.垂直单管：顺序式、跨越式、可调节顺序式、倒流式4.单一双管系统5.水平单管系统6.分区供暖7.同程、异程（三）供暖系统主要设备1.膨胀水箱：（循含泵吸入口）定压、排气、容纳膨胀水、信号作用2.集气罐3.伸缩器：（高层使用）波纹伸缩器、套筒伸缩器、自然胀力伸缩器四、通风与空调（一）空调分类1.按空气处理设备的设置分：集中系统：空调机组直接供给各个房间半集中系统：水冷机组—新风机组／风机盘管全分散系统：水冷机组—风机盘管2.按负担室内负荷所用的介质种类分：全空气系统、全水系统、空气-水系统、冷剂系统3.根据集中式空调处理空气来源分：封闭式、直流式、混合式4.根据分部分：空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔（二）主要设备；空调机组、新风机组、风机盘管（三）通风系统：1.送排风系统：人防、地下室、车库（钢板、玻璃钢）2.防排烟系统（钢板、玻璃钢、结构风道）3.除尘系统五、锅炉分类及型号表示方法（一）分类1.按用途分：工业、供暖、电站、机车2.按提供载热介质分：蒸汽、热水3.按结构分：火管、水管、水火管混合4.按燃料分：燃煤、燃油、燃气5.按燃烧方式分：手烧和机械6.按整装方式分：快装、组装、散装（二）型号表示方法。
【实用】给排水、采暖工程施工图识读建筑给排水图纸上的管道、卫生器具、设备等均按照《建筑给水排水制图标准》GB/T 50106—2010 使用统一的图例来表示。
在《建筑给水排水制图标准》GB/T 50106—2010中列出了管道、管道附件、管道连接、管件、阀门、给水配件、消防设施、卫生设备及水池、小型给水排水构筑物、给水排水设备、仪表等共11类图例。
此处仅给出一些常用图例供参考，如表1所示。
表1 建筑排水常用图例续表1续表1（二）给排水、采暖工程施工图组成及内容建给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
1. 平面布置图给水、排水平面图表达给水、排水管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设备的种类数量、位置，均要做出给水和排水平面布置；各种功能管道、管道附件、卫生器具、用水设备，如消火栓箱、喷头等，均应用各种图例表示；各种横干管、立管、支管的管径、坡度等，均应标出。
平面图上管道都用单线绘出，沿墙敷设不注管道距墙面距离。
一张平面图上可以绘制几种类型管道，一般来说给水和排水管道可以在一起绘制。
若图纸管线复杂，也可以分别绘制，以图纸能清楚表达设计意图而图纸数量又很少为原则。
建筑内部给排水，以选用的给水方式来确定平面布置图的张数。
底层及地下室必绘；顶层若有高位水箱等设备，也必须单独绘出。
建筑中间各层，如卫生设备或用水设备的种类、数量和位置都相同，绘一张标准层平面布置图即可；否则，应逐层绘制。
各层图面若给水、排水管垂直相重，平面布置可错开表示。
平面布置图的比例，一般与建筑图相同。
常用的比例尺为1:100；施工详图可取1:50～1:20。
在各层平面布置图上，各种管道、立管应编号标明。
2. 系统图系统图，也称“轴测图”，其绘法取水平、轴测、垂直方向，完全与平面布置图比例相同。
建筑水暖电制图基础第建筑水暖电制图基础本章学习要点和目标任务：☑建筑水暖电制图相关标准☑建筑水暖电设计常用符号建筑水暖电工程一般是指建筑设备工程中的给排水工程、暖通空调工程和建筑电气工程3个主要的方向的简称。
本章将主要讲述建筑水暖电工程CAD制图的有关规范和规定，以及一些常用的符号和应用图例，为后面章节的学习进行必要的知识准备。
2 / 18建筑水暖电制图基础1.1 建筑水暖电制图相关标准建筑水暖电工程的CAD制图必须遵循我国颁布的相关制图标准，其涉及GB/T 50001—2010《房屋建筑制图统一标准》、GB/T 4728《电气简图用图形符号》、GB/T 6988《电气技术用文件的编制》、GB/T 18135—2008《电气工程CAD制图规则》、GB/T 50106—2010《建筑给水排水制图标准》、GB/T 50114—2010《暖通空调制图标准》等多项制图标准。
1.1.1 图纸建筑水暖电工程中对图纸的幅面和样式进行了规定。
1．图纸的幅面规格根据建筑水暖电工程规模的大小、类别等，可适当选用A0、A1、A2、A3、A4五种规格图纸，不同幅面图纸大小成1/2倍数的尺寸关系，建筑电气施工图图纸规格的选用通常与建筑平面图图纸规格一致，以保证建筑电气设施的清晰表达。
图纸的幅面尺寸如表1-1所示。
表1-1 图纸幅面规格（mm）图纸幅面的选择，应保证制图紧凑、清晰及使用便携，在标准规定的几种幅面中选择。
2．图纸样式图纸的使用可分为立式与横式，图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0～A3图纸宜横式使用，必要时也可立式使用。
以下介绍立式与横式布置的图框，供读者参考学习。
图1-1为A0～A3横式图纸样式。
图1-2为A4横式图纸样式。
图1-3为A0～A3、A4立式图纸样式。
图1-3中所示的a、b、c尺寸以及会签栏与标题栏的详细格式、尺寸要求，读者可查阅相关制图标准，这里不另行说明。
幅面尺寸共计上述的A0～A4五种，某些情况下，可能因特殊工程需要，工程制图尺寸过于狭长，则会对图纸加长，一般A0～A2不得加长，A3、A4号图纸则可因需要，沿短边的倍数加长。

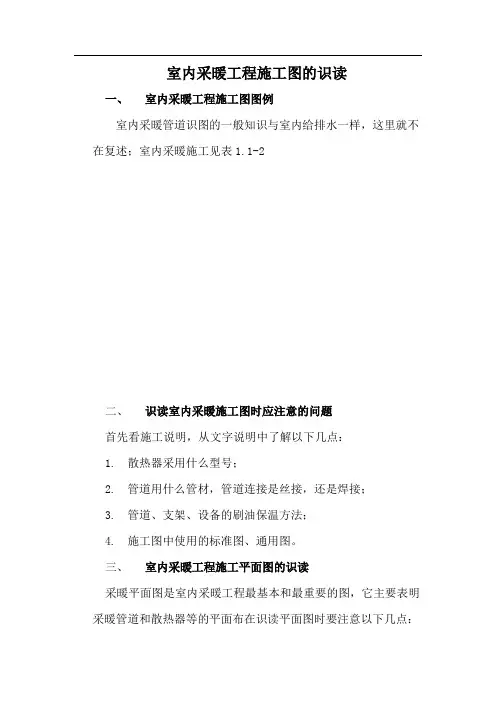

室内采暖工程施工图的识读一、室内采暖工程施工图图例室内采暖管道识图的一般知识与室内给排水一样，这里就不在复述；室内采暖施工见表1.1-2二、识读室内采暖施工图时应注意的问题首先看施工说明，从文字说明中了解以下几点：1.散热器采用什么型号；2.管道用什么管材，管道连接是丝接，还是焊接；3.管道、支架、设备的刷油保温方法；4.施工图中使用的标准图、通用图。
三、室内采暖工程施工平面图的识读采暖平面图是室内采暖工程最基本和最重要的图，它主要表明采暖管道和散热器等的平面布在识读平面图时要注意以下几点：1.散热器的位置片数；2.供、回水干管的布置方式及干管上的阀门、固定支架、伸缩器的平面位置；3.膨胀水箱、集气罐等设施的位置；4.管子在哪些地方走地沟。
四、室内采暖工程系统图的识读采暖系统图主要表示采暖系统空间走向。
识读系统图要注意以下几点：1.采暖管道的来龙去脉，包括管道的走向、空间位置、管径及管径变径点位置；2.管道上阀门的位置、规格；3.散热器与管道的连接方式；4.与平面图对应看哪些管道明装，哪些管道暗装。
五、采暖工程施工图详图的识读在采暖平面图和系统图中表示不清楚，有无法用文字说明的地方，一般用详图表示。
采暖施工图的详图有：1．地沟内支架的安装大样图；地沟入口处详图，即热力入口详图。
