ARM嵌入式系统硬件设计及应用实例ARM是一种广泛使用的嵌入式系统指令集架构,其在众多应用中都有着广泛的应用。
本文将以ARM嵌入式系统硬件设计及应用实例为主题,探讨其在不同领域中的具体应用。
一、ARM嵌入式系统硬件设计1.CPU设计:ARM架构的中央处理器是嵌入式系统的核心部件,其设计一般包括指令集设计、流水线设计和外设控制等。
基于ARM架构的CPU设计可以运行各种不同的操作系统和应用程序。
2.存储系统设计:嵌入式系统中的存储系统一般包括闪存、SDRAM等,用于存储程序代码、数据和系统参数等。
ARM嵌入式系统中的存储系统设计需要考虑性能、容量和功耗等因素。
3.总线系统设计:嵌入式系统中的总线系统用于连接各个模块,包括处理器、存储器、外设等。
ARM嵌入式系统中的总线系统设计需要考虑传输速度、连接方式和信号完整性等因素。
4.外设接口设计:ARM嵌入式系统通常需要与各种外设进行通信,包括显示器、触摸屏、传感器、通信模块等。
外设接口设计需要考虑接口标准、通信协议和电气特性等因素。
二、ARM嵌入式系统应用实例1.智能手机:智能手机是目前使用最广泛的ARM嵌入式系统应用之一、ARM架构提供了高性能、低功耗和丰富的接口,使得智能手机可以运行各种应用程序,如游戏、社交媒体和移动支付等。
2.智能家居:ARM嵌入式系统在智能家居应用中具有广泛的应用。
通过连接各种传感器和外设,ARM嵌入式系统可以实现智能家居设备的自动化控制,如智能灯光、智能门锁和智能温控等。
3.工业控制:工业控制系统是现代工业生产中的关键部件,ARM嵌入式系统在工业控制领域中具有重要应用。
ARM架构的高性能和丰富的接口,使得ARM嵌入式系统可以实现精确的数据采集、实时控制和通信功能。
4.医疗设备:ARM嵌入式系统在医疗设备中也有广泛应用。
例如,基于ARM架构的嵌入式系统可以用于电子血压计、血糖仪和心电图仪等医疗设备的数据采集、处理和显示。
5.汽车电子:现代汽车中的电子系统也广泛采用ARM嵌入式系统。
第一章 ARM概述及体系结构1.ARM的全称:Advanced RISC Machine2.ARM内核最大的优势在于高速度,低功耗,32位嵌入式RISC微处理器结构—ARM体系结构,ARM处理器核当前有6个系列产品:ARM7,ARM9,ARM9E,ARM10E,SecurCore,ARM113.ARM处理器的7种模式:用户模式,快速中断模式,外部中断模式,特权模式,数据访问模式,未定义模式,系统模式4.ARM处理器共有37个寄存器,包括31个通用寄存器和6个状态寄存器。
通用寄存器可以分为三类:未备份寄存器,备份寄存器,程序寄存器(PC),寄存器R14又称为连接寄存器,它有两个作用,第一:它存放了当前子程序的返回地址。
第二:当异常中断发生时,该异常模式特定的物理R14被设置成该异常模式将要返回的地址。
5 CPRS(当前程序状态寄存器)中断控制位当I=1时禁止IRQ中断当F=1时禁止FIQ中断6 ARM中断异常中断的种类:复位(RESET),未定义的指令(UNDENFINED INSTRUCTION),软件中断(SOFTWARE INTERRUPT),指令预取中止(PREFECH),数据访问中止(DATA ABORT),外部中断请求(IRQ),快速中断请求(FRQ)7 ARM的存储器接口可以分为四类:时钟和时钟控制信号,地址类信号,存储器请求信号,数据时序信号。
第三章构造和调试ARM系统1 ARM应用系统的设计包含硬件系统的设计和软件系统的设计。
最基本得组成部分包括:电源部分,晶振电路,复位电路,ROM和RAM。
2.P96的RESET电路(大家好好看下,老师上课说了下的)复位电路主要完成系统的上电复位和系统在运行时的用户的按键复位功能。
它的工作原理是:在系统上电是,通过电阻R1向电容C1充电,当C1两端的电压未达到高电平的门限电压时,RESET端输出为低电平,系统处于复位状态,当C1两端的电压达到了高电平的门限电压时,RESER端输出为高电平,系统处于正常工作状态。
ARM嵌入式开发实例1-2
1. 引言
在嵌入式领域,ARM架构是最常用的处理器架构之一。
ARM嵌入式开发涉及到硬件设计、软件开发、驱动程序编写等多个方面。
本文将介绍一个ARM嵌入式开发的实例,以帮助读者更好地理解和应用ARM相关技术。
2. 实例介绍
本实例基于ARM Cortex-M系列处理器开发一个简单的LED控制程序。
通过这个实例,读者可以学习到如下内容:
•嵌入式系统的概念和根本原理
•ARM Cortex-M处理器的根本架构和特点
•使用Keil MDK开发环境进行ARM嵌入式开发
•硬件和驱动程序设计的根本技巧
该LED控制程序将使用一个ARM开发板和一只LED灯。
通过编程控制,可以实现LED的亮灭控制。
3. 环境搭建
在开始实例之前,需要搭建好开发环境。
以下是搭建环境的步骤:
1.安装Keil MDK开发环境
2.配置编译器和调试器
3.连接ARM开发板
4.安装驱动程序
完成以上步骤后,就可以开始进行ARM嵌入式开发了。
4. 程序设计
4.1 硬件设计
该实例使用一个ARM开发板和一只LED灯。
首先,需要将LED灯连接到开发板上的一个GPIO引脚上。
具体连线方式可以参考开发板的硬件手册。
在连接完成后,就可以进行软件开发了。
4.2 软件开发
首先,在Keil MDK中创立一个新的工程。
然后,在工程中添加相关的源文件和头文件。
在源文件中,我们需要编写代码来控制LED灯的亮灭。
以下是一个简单的LED控制函数的例如代码:
```c #include。
ARM嵌入式系统硬件设计及应用实例ARM嵌入式系统是指使用ARM架构的处理器作为核心的嵌入式系统,它在嵌入式领域应用非常广泛,因为ARM处理器具有低功耗、高性能、低成本等优势。
ARM嵌入式系统的硬件设计主要包括处理器选择、电源管理、外设接口、外设选型等方面,下面将以一个智能家居控制系统为例,介绍ARM嵌入式系统硬件设计及应用实例。
一、处理器选择在设计ARM嵌入式系统时,首先需要选择合适的ARM处理器,常见的ARM处理器系列包括Cortex-M系列、Cortex-A系列和Cortex-R系列。
对于智能家居控制系统这种低功耗、实时性要求不高的应用场景,可以选择Cortex-M系列处理器,如STM32系列。
STM32系列处理器具有低功耗、高性能、丰富的外设接口等特点,非常适合嵌入式系统应用。
二、电源管理在设计ARM嵌入式系统时,电源管理是非常重要的一环。
智能家居控制系统通常需要接入多个传感器、执行器等设备,这些设备工作时会消耗大量电能。
因此,需要合理设计电源管理模块,包括电源管理芯片、电源转换器、稳压器等组件,以确保系统稳定可靠地工作。
三、外设接口智能家居控制系统通常需要接入多种外设设备,如传感器、执行器、显示屏、通信模块等。
因此,在ARM嵌入式系统的硬件设计中,需要设计适配这些外设设备的接口,如GPIO、SPI、I2C、UART等接口。
同时,还需要考虑外设设备与ARM处理器之间的数据传输速度、稳定性等因素。
四、外设选型在设计ARM嵌入式系统时,选择合适的外设设备也非常重要。
对于智能家居控制系统来说,传感器是必不可少的外设设备之一、传感器的选择应考虑其精度、灵敏度、稳定性等因素。
此外,还需要考虑执行器、显示屏、通信模块等外设设备的选型,以确保系统正常工作。
以上是一个智能家居控制系统的ARM嵌入式系统硬件设计及应用实例。
通过合理选择处理器、设计电源管理模块、设计外设接口、选择外设设备等步骤,可以设计出稳定可靠的ARM嵌入式系统,满足不同应用场景的需求。

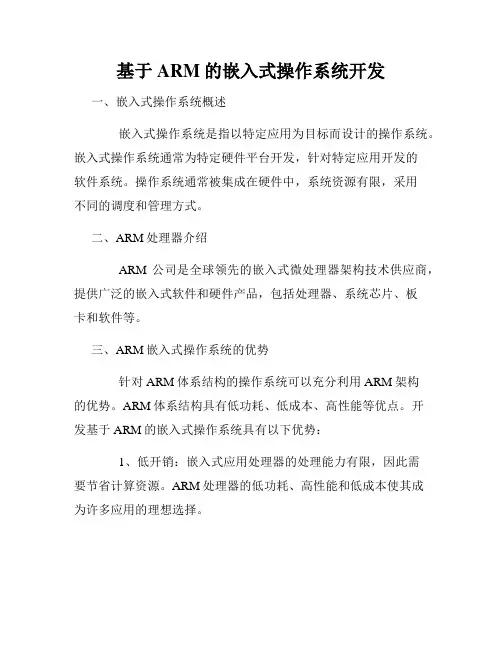

基于ARM的嵌入式操作系统开发一、嵌入式操作系统概述嵌入式操作系统是指以特定应用为目标而设计的操作系统。
嵌入式操作系统通常为特定硬件平台开发,针对特定应用开发的软件系统。
操作系统通常被集成在硬件中,系统资源有限,采用不同的调度和管理方式。
二、ARM处理器介绍ARM公司是全球领先的嵌入式微处理器架构技术供应商,提供广泛的嵌入式软件和硬件产品,包括处理器、系统芯片、板卡和软件等。
三、ARM嵌入式操作系统的优势针对ARM体系结构的操作系统可以充分利用ARM架构的优势。
ARM体系结构具有低功耗、低成本、高性能等优点。
开发基于ARM的嵌入式操作系统具有以下优势:1、低开销:嵌入式应用处理器的处理能力有限,因此需要节省计算资源。
ARM处理器的低功耗、高性能和低成本使其成为许多应用的理想选择。
2、快速开发:嵌入式应用程序需要快速开发和执行,而基于ARM的操作系统提供了易于使用的API,可简化当前的开发过程。
3、丰富的技术支持:ARM嵌入式技术在全球拥有广泛的技术支持与社区,可以为开发者提供有效的技术支持和经验分享。
四、ARM嵌入式操作系统常见且优秀的开发环境1、Keil MDK-ARM:是ARM的开发平台,支持嵌入式开发。
Keil MDK-ARM提供了很好的开发环境和工具,包括源码编辑器、编译器、调试器和程序下载。
2、IAR Embedded Workbench:是一个全面的开发环境,支持ARM处理器。
该工具提供了编译器、调试器和程序下载工具。
3、KDS:是一种免费的集成开发环境,集成了Keil和IAR的优点,以及其自己的独特特性。
4、Eclipse:是一种开放源码的开发环境,提供基于C/C++和Java的开发工具。
它支持ARM架构和嵌入式开发。
五、ARM嵌入式操作系统应用实例案例一:智能家居系统智能家居系统需要一个嵌入式系统,以便远程控制居家设备。
基于ARM的操作系统可以支持必要的I/O接口,使嵌入式系统可以直接与各种设备通信。
第一章 ARM概述及体系结构
1.ARM的全称:Advanced RISC Machine
2.ARM内核最大的优势在于高速度,低功耗,32位嵌入式RISC微处理器结构—ARM体系结构,ARM处理器核当前有6个系列产品:ARM7,ARM9,ARM9E,ARM10E,SecurCore,ARM11
3.ARM处理器的7种模式:用户模式,快速中断模式,外部中断模式,特权模式,数据访问模式,未定义模式,系统模式
4.ARM处理器共有37个寄存器,包括31个通用寄存器和6个状态寄存器。
通用寄存器可以分为三类:未备份寄存器,备份寄存器,程序寄存器(PC),寄存器R14又称为连接寄存器,它有两个作用,第一:它存放了当前子程序的返回地址。
第二:当异常中断发生时,该异常模式特定的物理R14被设置成该异常模式将要返回的地址。
5 CPRS(当前程序状态寄存器)中断控制位当I=1时禁止IRQ中断当F=1时禁止FIQ中断
6 ARM中断异常中断的种类:复位(RESET),未定义的指令(UNDENFINED INSTRUCTION),软件中断(SOFTWARE INTERRUPT),指令预取中止(PREFECH),数据访问中止(DATA ABORT),外部中断请求(IRQ),快速中断请求(FRQ)
7 ARM的存储器接口可以分为四类:时钟和时钟控制信号,地址类信号,存储器请求信号,数据时序信号。
第三章构造和调试ARM系统
1 ARM应用系统的设计包含硬件系统的设计和软件系统的设计。
最基本得组成部分包括:电源部分,晶振电路,复位电路,ROM和RAM。
2.P96的RESET电路(大家好好看下,老师上课说了下的)复位电路主要完成系统的上电复位和系统在运行时的用户的按键复位功能。
它的工作原理是:在系统上电是,通过电阻R1向电容C1充电,当C1两端的电压未达到高电平的门限电压时,RESET端输出为低电平,系统处于复位状态,当C1两端的电压达到了高电平的门限电压时,RESER端输出为高电平,系统处于正常工作状态。
当用户按下按钮S1时,C1两端的电荷被卸放掉,reset
端输出为低电平,系统进入复位状态,再重复以上的充电过程,系统进入正常的工作状态。
第四章 ARM体系中的调试方法
1 基于JTAG的ICE 类型的调试代理主要完成下面的工作:实时的设置基于指令地址值或者基于数据值的断点,控制程序单步执行,访问并且可以控制ARM处理器的内核,访问ASIC系统,访问系统中的存储器,访问I/O系统
2 基于Angel的调试系统于基于JTAG的调试代理不同,Angel调试监控程序需要占用一定的系统资源,如内存,串行接口等,使用Angel调试监控程序可以调试在目标系统运行的ARM程序或者Thumb程序。
3 看下P118的基于Angel的调试系统
4 基于Angel的调试系统由下面两个部分组成:第一:位于主机上的调试器,它接受用户命令,将其发送到目标机上的Angel,使其执行一定的操作,并将目标机上Angel返回的数据亦一定的格式显示给用户。
第二:位于目标机上的Angel 调试监控程序,它接受主机上调试器传来的命令,返回相应的数据。
5 EmbbeddedICE逻辑部件包含了下面的部分:两个数据断点寄存器,两个独立的寄存器:调试寄存器和调试状态寄存器,调试通信通道(DDC)、
第五章数码投影仪的实例
1 P161的网络部分的电路设计(大家好好看下)
2 P165的电源部分的电路设计(大家好好看下那个电路图)外接电源
第六章生物识别系统的实例
1 P186 的两个电路图系统复位电路设计和自动接管电源电路图
第七章多媒体监控系统实例
1 P209的那个滤波电路 P211的TW9903建议地线排版图(单点接地)
P218页得内部PLL模式标准引线图 P220的报警输入电路
P248 的系统调试及结果分析
第八章网络流媒体服务器实例
1 网络部分的硬件设计主要采用的芯片是RTL8201芯片该芯片主要具有以下特点:支持MII接口,支持10/100M的波特率,支持半双工/全双工的工作模式,支持IEEE802.3/802.3u协议,支持POWER DOWN 模式,支持REPEATER模式
2 RTL8201有两种接口方式: MII接口方式和SNI接口方式用户只要将MII/SNIB脚接高,则RTL8021为MII接口方式,用户只要将MII/SNIB脚接低,则为SNI接口方式
3 P260的连线示意图 P263的CS42331A标准引线图
第十章得那个蓝牙的大家也看看吧,听说老师上课讲了下,这个是下午问了上课的人然后从书上整理出来的,。
