ABC干粉灭火器配置标准
一、配置基本原则
ABC干粉灭火器的配置应遵循“科学合理、安全可靠、经济实用”的原则，旨在确保及时有效地扑灭初期火灾，减少火灾损失，保障人员生命财产安全。
二、保护距离
灭火器的保护距离应满足其在规定时间内能够到达火源点的要求。
一般情况下，灭火器的保护距离如下：
1.室内场所：15-20米；
2.室外场所：20-25米。
三、配置基准
灭火器的配置基准应考虑场所的危险等级、灭火级别等因素，具体配置基准如下：
1.A类火灾场所：每100平方米配置一个灭火器；
2.B类火灾场所：每100平方米配置一个灭火器；
3.C类火灾场所：每100平方米配置一个灭火器。
四、场所危险等级
灭火器的配置应考虑场所的危险等级，一般分为以下三个等级：
1.轻危险级：一般家庭和办公室等无人看守的场所；
2.中危险级：走廊、面包房、楼梯间等公共区域；
3.重危险级：易燃易爆化学品仓库、机器设备车间等高危场所。
五、灭火器级别
ABC干粉灭火器级别一般分为2A、3A、4A、5A四个级别，根据场所的危险等级和配置基准选择合适的级别。
六、设置数量
根据场所的危险等级和配置基准确定灭火器的数量，具体设置数量应根据实际情况进行调整。
一般情况下，每个场所至少应设置一个灭火器。
七、系数修正
在计算灭火器数量时，应考虑修正系数对配置基准的影响。
修正系数根据场所实际情况确定，可进行适当的调整。
八、灭火系统
ABC干粉灭火系统主要由干粉灭火器、喷头、控制器等组成，应根据实际需要选择合适的系统类型和规格。
灭火器配置的基本方法一、配置场所根据物业管理的性质和特点，主要针对如下场所进行配置：1、电子服装类厂房及库房；2、综合商场、百货楼、营业厅、展览厅、商店；3、办公场所、会议室、资料室；4、多功能厅、餐厅、厨房；5、锅炉房、配电室等设备房；6、其它公共用房等。
二、危险等级以上配置场所均可按“中危险级”进行灭火器的配置。
三、火灾种类以上配置场所均可按“A类火灾（即固体物质火灾）或电气火灾”进行灭火器的配置。
四、计算单元（也称配置单元）1、危险等级和火灾种类均相同的场所，可将一个楼层或一个防火分区作为一个计算单元（或配置单元）；2、单个独立功能的房间可作为一个计算单元（或配置单元）；3、危险等级和火灾种类不相同的场所，应分别作为一个计算单元（或配置单元）。
五、测算各单元保护面积按使用面积进行实测所得，用S表示。
六、计算各单元所需灭火级别灭火器配置场所所需的灭火级别按如下公式计算：Q=K*S/U其中：Q——灭火器配置场所的灭火级别，单位为A或B；S——灭火器配置场所的保护面积，单位为m2；U——灭火器配置场所相应危险等级的灭火器配置基准，单位为m2/A 或m2/B，可查表取得，此处针对“中危险级场所A类火灾”可取U=15m2/A；K——修正系数，无消火栓和自动灭火系统的场所，K取1.0；仅有消火栓的场所，K取0.7；仅有自动灭火系统的场所，K取0.5；既有消火栓又有自动灭火系统的场所，K取0.3；七、确定各单元的灭火器设置点（用N表示）各单元的灭火器设置点可按照“不同火灾配置场所灭火器最大保护距离”的原则确定。
可查表取得，此处针对“中危险级场所A类火灾”考虑，手提式灭火器可取每点最大保护距离为20米，推车式灭火器可取每点最大保护距离为40米。
八、计算每个灭火器设置点的灭火级别（用Qe表示）可按照公式Qe=Q/N计算得出。
九、确定每个设置点灭火器的类型、规格与数量1、灭火器类型的选择：通常情况下，我们选择均可适用于A、B、C 类火灾及电气类火灾的“磷酸铵盐干粉灭火器”；2、灭火器的数量可由以上计算出的Qe 值和“每具灭火器最小配置灭火级别”相除计算得出。
施工现场灭火器配置数量计算方法施工现场灭火器的配置数量应按现行国家标准《建筑灭火器配置设计规范》GB50140的有关规定经计算确定，且每个场所的灭火器数量不应小于2具。
现通过总结《建筑灭火器配置设计规范》GB50140，给出施工现场灭火器配置数量的简便计算方法：主要三个步骤：1、确定灭火器布置场所危险等级2、确定布置场所场所面积3、计算灭火器数量1、首先确定灭火器配置场所的火灾种类与危险等级火灾危险等级分三级：严重危险级:火灾危险性大、可燃物多、起火后蔓延迅速或容易造成重大火灾损失的所。
中危险级:火灾危险性较大、可燃物较多，起火后蔓延较迅速的场所。
轻危险级:火灾危险性较小、可燃物较少，起火后蔓延较缓慢的场所。
对于施工现场，《建筑灭火器配置设计规范》GB50140规定:国家和省重点工程施工现场火灾危险等级为严重危险级；地市级一下的重点工程施工现场火灾危险等级为中危险级。
2、确定保护面积SS为灭火器配置场所面积（更严格来说是建筑面积）3、灭火器数量N的计算N=S/TU式子中：S为步骤2中的保护面积；T为单具灭火器灭火级别（每个灭火器瓶体都标有该灭火器灭火级别，如2A、3B等，表示该灭火器灭A类火灾的能力值为2个单位、灭B类火灾的能力值为3个单位）；U为一个单位灭火级别所保护的面积（不同危险等级场所，一个单位灭火级别保护的面积不同。
严重危险级场所一个单位灭火级别保护的面积远远小于轻危险级场所一个单位灭火级别保护的面积）所以确定T与U的值成为计算灭火器布置数量计算的关键。
灭火器灭火级别T根据具体布置的灭火器本身来确定（查看灭火器瓶身），但是这并不意味着灭火器可以随便选。
规范对不同危险等级场所灭火器的灭火级别作了最低要求，我们用Tmin表示。
所以在选用灭火器时灭火器的灭火级别T≥Tmin。
同时还应该选用与火灾类型相匹配的灭火器，如A类火灾必须要用可以灭A类火灾的灭火器。
而U的值仅与危险等级与火灾种类有关。
不同种类火灾场所灭火器的配置基准是什么中国消防在线 | 时间： 2007-12-14 | 文章来源：吉林支队 | 作者：吉林A类火灾配置场所灭火器的配置基准：严重危险级：5A，最大保护面积：10m²/A；中危险级：5A，最大保护面积：15m²/A；轻危险级：3A，最大保护面积：20m²/A；B类火灾配置场所灭火器的配置基准：严重危险级：8B，最大保护面积：5m²/B；中危险级：4B，最大保护面积：7.5m²/B；轻危险级：1B，最大保护面积：10m²/B；C类火灾配置场所灭火器的配置基准，应按B类火灾配置场所的规定执行。
停车库、修车库如何配备灭火器？中国消防在线 | 时间： 2007-05-21 | 文章来源：甲、乙类物品运输车的停车库和修车库应按严重危险级场所配灭火器，其它停车库按中危险级场所配灭火器，具体要求定性、定量、定位。
甲、乙类物品运输车的停车库和修车库，每具灭火器最小配置灭火级别8B ，最大保护面积5m2／B灭火器最大保护距离9m（手提式）和18m（推车式）；其它停车库每具灭火器最小配置灭火级别5A，最大保护面积15m2 ／A，最大保护距离4Om（推车式）和2Om（手提式）。
首页>消防科技与装备浅谈新规范《建筑灭火器配置设计规范》中的几点思考中国消防在线 | 时间： 2007-05-18 | 文章来源：丽江消防支队灭火器作为扑救初期火灾常用的消防器材之一，其操作方便、体积小、易摆放等特点是建筑防火设计审核、场所开业前消防安全检查中必备的灭火器材，许多机关、团体、企业、事业等单位在灭火器配置环节上都存在着一系列亟待解决的问题，这些问题如不解决，势必会造成资金不必要的浪费，同时对发挥灭火器的应有效能造成不利影响，所以，作者将从新颁布的《建筑灭火器配置设计规范》（GB50140-2005），对新老规范中灭火器的配置、选择和设计中新修订和改进的条款进行对比和比较，从而谈谈自己的观点和看法，使得同行们能进一步加深理解，为以后工作中场所开业前的消防安全检查、日常防火监督和建筑设计防火审核中得到更好的运用，不足之处请大家多多指正。
十一、应用举例一栋三层楼的电子生产厂房，一层为电子产品及元器件的库房，二、三层均为生产车间，每层均为大空间厂房，长80米，宽36米，一层设有室内消火栓和自动喷淋灭火系统，二、三层只设有室内消火栓，请对此栋建筑进行灭火器的配置。
配置步骤如下：1、确定危险等级：经查表可得，一、二、三层电子库房及厂房均为中危险级。
2、确定火灾种类：一、二、三层电子库房及厂房均为A类固体物质火灾。
3、确定计算单元（配置单元）：一层电子库房及二、三层电子厂房，每层各作为一个计算单元，共有三个计算单元。
4、测算各单元保护面积：（1）一层电子库房的使用面积为：S1=80×36=2880 m2；（2）二层电子厂房的使用面积为：S2=80×36=2880 m2；（3）三层电子厂房的使用面积为：S3=80×36=2880 m2。
5、计算各单元所需灭火级别根据灭火级别的计算公式Q=K*S/U可知，还须确定各楼层的K值和U值。
由于一层电子库房设有室内消火栓和自动喷淋灭火系统，故一层K1=0.3；由于二、三层电子厂房只设有室内消火栓，故二、三层K2= K3= 0.7。
由于一层电子库房及二、三层电子厂房均为“中危险级场所A类火灾”，故一、二、三层的灭火器配置基准值U1=U2=U3=15m2/A。
由此可求得各楼层所需的灭火级别分别为：一层电子库房的灭火级别：Q1=K1*S1/U1=0.3×2880/15=57.6A；二层电子厂房的灭火级别：Q2=K2*S2/U2=0.7×2880/15=134.4A；三层电子厂房的灭火级别：Q3=K3*S3/U3=0.7×2880/15=134.4A。
新厂房:0.3*25000/15=500A6、确定各单元的灭火器设置点（用N表示）各层均按照“中危险级场所、A类火灾、手提式灭火器”考虑，经查表可知，每点最大保护距离为20米，再根据各层“长80米，宽36米”的尺寸指标，可算得各层的灭火器设置点数为：N1=N2=N3=（80/20）×（36/20）=4×1.8=7.2≈8N=200/20*128/20=647、计算每个灭火器设置点的灭火级别（用Qe表示）可由公式Qe=Q/N计算得出各层每个灭火器设置点的灭火级别：（1）一层电子库房每个设置点的灭火级别为：Qe1=Q1/N1=57.6/8=7.2 A（2）二层电子厂房每个设置点的灭火级别为：Qe2=Q2/N2=134.4/8=16.8 A（3）三层电子厂房每个设置点的灭火级别为：Qe3=Q3/N3=134.4/8=16.8 AQ=500/64=7.8A8、确定每个设置点灭火器的类型、规格与数量（1）灭火器类型的选择：通常情况下，我们选择均可适用于A、B、C 类火灾及电气类火灾的“磷酸铵盐干粉灭火器”；（2）灭火器的数量：可由Qe 值和“每具灭火器最小配置灭火级别”相除计算得出，按照“中危险级场所A类火灾”考虑，“每具灭火器最小配置灭火级别”可取“5A”值，由此可算得各层灭火器的数量分别为：一层电子库房每个设置点的数量为：Qe1/5A=7.2A/5A=1.44≈2；二层电子厂房每个设置点的数量为：Qe2/5A=16.8A/5A=3.36≈4；三层电子厂房每个设置点的数量为：Qe3/5A=16.8A/5A=3.36≈4；QE=7.8/5A=1.562=264*2=128 150个灭火器 2个干粉灭火器(手推)（3）各层灭火器配置方案由以上各步骤的计算结果，再参考灭火器的产品标准GB 4351-1997综合考虑后，对此三层楼的电子厂房作出如下灭火器配置方案：一层电子库房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置2具型号为MFZL4磷酸铵盐干粉灭火器；二层电子厂房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置4具型号为MFZL4磷酸铵盐干粉灭火器；三层电子厂房：8个灭火器设置点（分两排均匀布设）、每个设置点均配置4具型号为MFZL4磷酸铵盐干粉灭火器。
安全管理/行业安全建筑灭火器配置规范火灾的种类一、灭火器配置场所火灾的种类：1.A类火灾：固体物质火灾。
2.B类火灾：液体火灾或可融化固体物质火灾。
3.C类火灾：气体火灾。
4.D类火灾：金属火灾。
5.E类火灾（带电火灾）：物体带电燃烧的火灾。
危险等级一、工业灭火器配置场所的等级：1.严重危险级：火灾危险性大，可燃物多，起火后蔓延迅速，扑救困难，容易造成重大财产损失的场所。
2.中危险级：火灾危险性较大，可燃物较多，起火后蔓延较迅速，扑救较难的场所。
3.轻危险级：火灾危险性较小，可燃物较少，起火后蔓延较缓慢，扑救较易的场所。
二、民用建筑灭火器配置场所的等级：1. 严重危险级：使用性质重要，人员密集，用电用火多，可燃物多，起火后蔓延迅速，扑救困难，容易造成重大财产损失和人员群死群伤的场所。
2.中危险级：使用性质较重要，人员较密集，用电用火较多，可燃物较多，起火后蔓延较迅速，扑救较难的场所。
3.轻危险级：使用性质较一般，人员不密集，用电用火较少，可燃物较少，起火后蔓延较缓慢，扑救较易的场所。
灭火器的选择1. 在同一灭火器配置场所，宜选用同一类型和操作方法的灭火器。
当同一灭火器配置场所存在不同火灾种类时，应选用通用型灭火器。
2. 在同一灭火器配置场所，当选用两种或两种以上类型灭火器时，应采用灭火剂相容的灭火器。
灭火器的类型选择1. A类火灾场所应选择水型灭火器，磷酸铵盐干粉灭火器，泡沫灭火器。
2. B类火灾场所应选择泡沫灭火器,碳酸氢钠干粉灭火器，磷酸铵盐干粉灭火器，二氧化碳灭火器，灭B类火灾的水型灭火器。
3. C类火灾场所应选择磷酸铵盐干粉灭火器，碳酸氢钠干粉灭火器，二氧化碳灭火器。
4. D类火灾场所应选择扑灭金属火灾的专用灭火器。
5. E类火灾场所应选择磷酸铵盐干粉灭火器，碳酸氢钠干粉灭火器，二氧化碳灭火器,但不得选用带有金属喇叭喷筒的二氧化碳灭火器。
灭火器的设置1. 灭火器应设置在位置明显和便于取用的地点，且不得影响安全疏散。
办公场所灭火器设置计算计算依据：GB50140-2005建筑灭火器配置设计规范计算程序：1、确定公司办公场所的火灾种类和危险等级：公司所处位置为普通办公楼，主要可燃物大多为固体物质，每个办公室配有计算机和打印机，因此确定为Ａ类火灾类型。
根据GB50140-2005附录D 民用建筑灭火器配置场所的危险等级举例，确定危险等级为中危险级2、确定计算单元：办公场所危险等级和火灾种类均相同，因场所不规则，故按南区和东区划分为两个区域，考虑会议室开会时人员密集，设备间电器设备集中，做为重点防火区域。
测算各单元保护面积(按使用面积进行实测所得，用S表示)。
S南=333m2S东==470 m2S= S南+S东=803 m2S会议室=45m2S设备间=14m23、计算单元的最小需配灭火级别：灭火器配置场所所需的灭火级别按如下公式计算：Q=K*S/U其中：Q——灭火器配置场所的灭火级别，单位为A或B；S——灭火器配置场所的保护面积，单位为m2；U——灭火器配置场所相应危险等级的灭火器配置基准，单位为m2/A或m2/B，经查表，针对“中危险级”、场所A类火灾”可取U=75m2/A。
A类火灾场所灭火器的最低配置基准K——修正系数，根据修正系数表，未设室内消火栓系统和灭火系统K取 1.0据此计算出： Q=K*S/U=1.0×803/75=10.7A；4 确定各计算单元中的灭火器设置点的位置和数量：灭火器设置点（用N表示）按照“不同火灾配置场所灭火器最大保护距离”的原则，经查表：中危险级，手提式灭火器最大保护距离为20m。
根据场所“长、宽”的尺寸指标，按每点最大保护距离为20米，算得场所的灭火器设置点数为5。
5 计算每个灭火器设置点的最小需配灭火级别；按照公式Qe=Q/N=10.7A/3=3.57A，6 确定每个设置点灭火器的类型、规格与数量；1)灭火器类型的选择：选择可适用于A、B、C类火灾及电气类火灾的“磷酸铵盐干粉灭火器”2)灭火器的数量由Qe 值和“每具灭火器最小配置灭火级别”相除计算得出。
1、计算单元的最小需配灭火级别应按照下式计算：式中Q ——计算单元的最小需配灭火级别（A或B）；S ——计算单元的保护面积（㎡）；U ——A类或B类火灾场所单位灭火级别最大保护面积（㎡/A或㎡/B）；K ——修正系数。
修正系数2歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算：3计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算：式中Qe——计算单元中每个灭火器设置点的最小需配灭火级别（A或B）；N ——计算单元中的灭火器设置点数（个）。
计算步骤参考1 确定各灭火器配置场所的火灾种类和危险等级；2 划分计算单元，计算各计算单元的保护面积；3 计算各计算单元的最小需配灭火级别；4 确定各计算单元中的灭火器设置点的位置和数量；5 计算每个灭火器设置点的最小需配灭火级别；6 确定每个设置点灭火器的类型、规格与数量；7 确定每具灭火器的设置方式和要求；8 在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。
针对练习某大型商场建筑面3000㎡，高25m，共三层每层1000㎡，且功能均为服装卖场，且均设有消火栓及自动喷淋系统，假设每层的危险等级和火灾种类相同，且每层4个灭火器设置点。
问题1，共需配置多少灭火器？【参考答案】具体计算步骤：1.确定配置场所的2A2.确定火灾危险等级为中危等级虽然属于1000㎡但不属于易燃易爆危险品仓库，商店，故应按中危险等级计算，需要配置2A级以上的灭火器。
3.划分灭火器配置的计算单元：三层每层1000㎡为一个单元4.测算各单元的保护面积S=1000㎡5.确定各单元的灭火器设置点N=46.可燃物主要是衣服，选择灭火器类型A类7.确定单元灭火器级别Q = S÷U8.单位灭火级别最大的保护面积U=75㎡/A9.修正系数K1=1.3 (商场) K2=0.5（消火栓+自喷）10.计算各个单元所需灭火器级别Q1＝K1×K2×S/U=1.3×0.5×1000÷75=8.67A11.计算各设置点所需灭火器级别Qe=Q/N=8.67/4=2.16A12.换算成灭火器的数量Qe÷XA=y(具)2.16A÷2A/具=1.082具≈2具（进位取整）13.每个设置点取1具确定每个设置点灭火器≤5具每个计算单元≥2具14.计算单元灭火器的总量=y×N=2×4=8具15.根据最大保护距离设置摆放位置和数量中危险等级最大保护距离为20米16.因为三层的面积及危险等级相同，故每层设置灭火器数量一致8×3=24具所以，该商场共需配置24具2A级ABC灭火器。

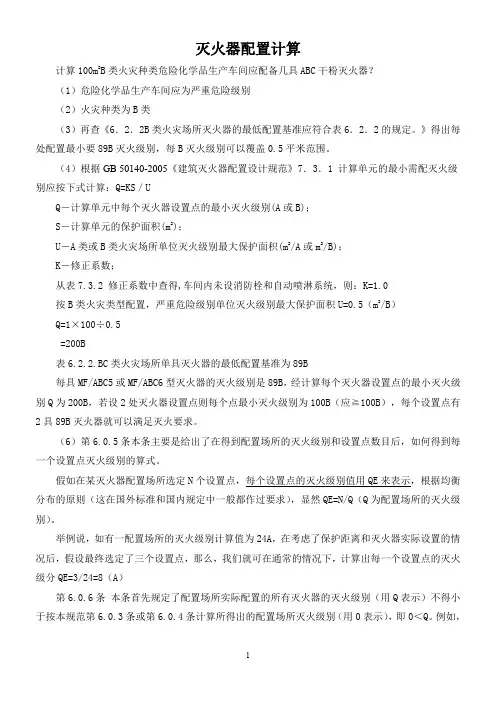

灭火器配置计算计算100m2B类火灾种类危险化学品生产车间应配备几具ABC干粉灭火器？（1）危险化学品生产车间应为严重危险级别（2）火灾种类为B类（3）再查《6．2．2B类火灾场所灭火器的最低配置基准应符合表6．2．2的规定。
》得出每处配置最小要89B灭火级别，每B灭火级别可以覆盖0.5平米范围。
（4）根据GB 50140-2005《建筑灭火器配置设计规范》7．3．1 计算单元的最小需配灭火级别应按下式计算：Q=KS／UQ－计算单元中每个灭火器设置点的最小灭火级别(A或B)；S－计算单元的保护面积(m2)；U－A类或B类火灾场所单位灭火级别最大保护面积(m2/A或m2/B)；K－修正系数；从表7.3.2 修正系数中查得,车间内未设消防栓和自动喷淋系统，则：K=1.0按B类火灾类型配置，严重危险级别单位灭火级别最大保护面积U=0.5（m2/B）Q=1×100÷0.5=200B表6.2.2.BC类火灾场所单具灭火器的最低配置基准为89B每具MF/ABC5或MF/ABC6型灭火器的灭火级别是89B，经计算每个灭火器设置点的最小灭火级别Q为200B，若设2处灭火器设置点则每个点最小灭火级别为100B（应≧100B），每个设置点有2具89B灭火器就可以满足灭火要求。
（6）第6.0.5条本条主要是给出了在得到配置场所的灭火级别和设置点数目后，如何得到每一个设置点灭火级别的算式。
假如在某灭火器配置场所选定N个设置点，每个设置点的灭火级别值用QE来表示，根据均衡分布的原则（这在国外标准和国内规定中一般都作过要求），显然QE=N/Q（Q为配置场所的灭火级别）。
