变电站电气二次系统设计摘要:变电站作为电力系统的一个重要组成部分，其电气二次设备的安装质量在关系到变电系统正常运行的同时，也直接影响到电力系统的运行质量。
但是现在对于变电站中的电气工程，特别是其中电气二次设备的安装现状仍需要社会各界人士的关注，因为只有这样才能在有效提高变电站电气二次设备安装、调试和校验质量的同时，促进变电站及整个电力系统的正常和高效运行。
关键词:变电站,二次系统,安装,调试,校验引言变电站二次部分的安装、调试以及校验工作中，存在大量的容易出错的关键点，变电站设备经常发生过电压损毁事件，对电网的安全运行带来了较大影响，加强和改进电子系统(设备)的防护，严格控制这些关键点，避免重复犯错，减小其遭受雷电等冲击干扰损害造成的直接损失和间接损失，是提高变电站二次系统的安装、调试及校验水平，提高工程质量等级的关键。
本文就从变电站二次系统的安装、调试、校验三方面全面的进行论述其系统设计，力求提高系统的运行质量。
一、变电站二次设备安装过程中所面临的问题现如今，计算机技术在社会各行各业中的普遍使用，使各项工作的处理和运作效率都得到了大大提高，而计算机在电力系统的应用，不仅为电能的控制及调度提供了自动化的手段，还为其高效运作创造了智能化的途径。
结合这点我们不难看出，电力事业在不断发展、进步，并已在原有的基础上取得了很大成效。
但是尽管如此，我们仍要时刻提高警惕，预防在现有的工作中出现不好的变故;而且我们还要预见在电力系统运行过程中，不断会出现新的问题等待我们去解决。
所以，我们应就变电站的二次设备在目前应用中所遇到的问题进行分析，力求在此基础上总结出对变电站二次设备运用和管理的一些经验。
(一)变电站接地不良引起二次设备烧毁无论是在电厂中，还是在变电站内，合格、有效且良好的接地是促进电力系统安全运行的基本保证，而现在，多数变电站因其接地不良引起二次设备的烧毁，从而导致了电力系统的无法正常运行，最终给人们的生产、生活带来不利影响。

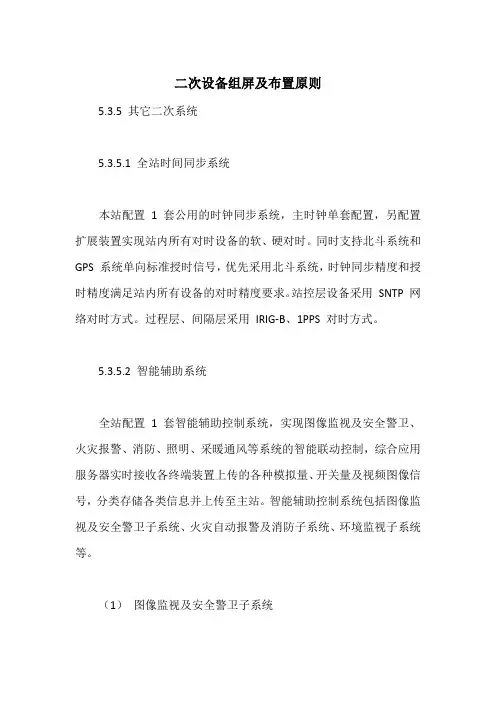

二次设备组屏及布置原则5.3.5 其它二次系统5.3.5.1 全站时间同步系统本站配置 1 套公用的时钟同步系统，主时钟单套配置，另配置扩展装置实现站内所有对时设备的软、硬对时。
同时支持北斗系统和GPS 系统单向标准授时信号，优先采用北斗系统，时钟同步精度和授时精度满足站内所有设备的对时精度要求。
站控层设备采用SNTP 网络对时方式。
过程层、间隔层采用IRIG-B、1PPS 对时方式。
5.3.5.2 智能辅助系统全站配置 1 套智能辅助控制系统，实现图像监视及安全警卫、火灾报警、消防、照明、采暖通风等系统的智能联动控制，综合应用服务器实时接收各终端装置上传的各种模拟量、开关量及视频图像信号，分类存储各类信息并上传至主站。
智能辅助控制系统包括图像监视及安全警卫子系统、火灾自动报警及消防子系统、环境监视子系统等。
（1）图像监视及安全警卫子系统为保证变电站安全运行，在变电站内设置一套图像监视及安全警卫子系统。
根据江西省电力公司赣电基[2011]72 号文，图像监控系统的要求如下：a、考虑对变压器等重要设备进行状态监视，对变电站区域及变电站设备室内进行环境监视。
b、视频监控点的配置按下表，全站按远期配置，共考虑设置17 个视频监控点。
视频监控点设备及安全警设备配置如下表所示：c、变电站安装实体防护装置、具有显示报警位置功能的高压脉冲电子围栏。
d、每个变电站配置1 套门禁装置和1 套声光告警装置。
（2）火灾自动报警子系统站内设置一套火灾报警系统。
火灾报警控制器的性能要求、容量和相应接口都按照终期规模布置，火灾探测报警区域包含主控室、10kV 开关室、电缆层、电缆沟和其它功能房间等。
按照安装部分的不同，使用不同类型和原理的探测器。
火灾报警控制器安装在该变电站的有人值班的保安室内，当有火灾发生时，火灾报警控制器能够及时发出声光报警信号，显示发生火警的地点。
且能通过通信接口将信息送到变电站的计算机监控系统或通过光缆将信息传至集控站，同时还能够通过数据网远传至调度端。

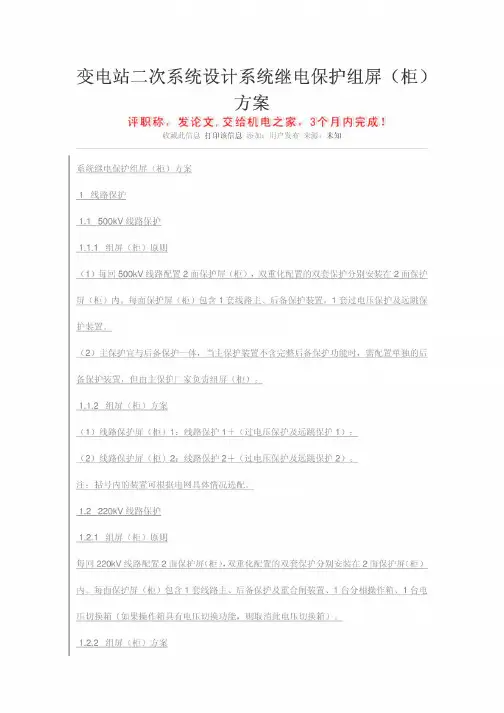

线路微机保护和二次回路标准化设计规范线路微机保护和二次回路标准化设计规范概述本标准旨在通过规范220 kV及以上系统的线路保护及辅助装置的输入输出量、压板设置、装置端子、装置虚端子、通信接口类型与数量、报吿和定值、技术原则、配置原则、组屏（柜）方案、端子排设计、二次回路设计。
是提高继电保护设备的标准化水平，为继电保护的制造、设计、运行、管理和维护工作提供有利条件，提升继电保护运行、管理水平。
一、六统一定义：“六统一”的含义：1）功能配置（含技术原则）；2）对外接口3）定值清单、4）动作报告、5）二次回路、6）组屏端子六个方面统一，在智能变电站大量采用的情况下，进一步延伸到：保护装置的虚端子、压板设置、通信接口类型与数量，组屏方案等。
1、1继电保护装置功能由“基础型号功能”和“选配功能”组成，“基础型号功能”应包含规范要求的全部“必配功能”；功能配置完成后，定值清单、设备参数、装置报文等应与所选功能一一对应。
选配功能数值型定值和控制字置于定值清单最末尾。
1、2“必备功能”是指某类型的保护装置按规范要求必须配置的功能，以线路纵联距离保护为例：四方公司生产的CSC-101AB型线路微机保护必备功能有：纵联距离保护、纵联方向保护、三段式相间接地距离保护，四段式零序保护、两段式定时限零序电流保护。
还有南瑞公司生产的RCS-931B型线路微机保护必备功能有：电流差动保护、零序电流差动保护、工频变化量距离保护、三段式相间接地距离保护，四段式零序保护等。
1、3“选配功能”是指由于地区电网的统筹考虑和管理习惯的原因，需要增加的一些功能，线路保护的选配功能有：反时限零序电流保护、三相不一致保护、远跳保护、重合闸功能。
1、4“基础型号功能”是指由于线路结构不同而对线路保护的特殊功能要求；线路纵联差动保护的基础型号功能有：双光通道方式的串补电容的线路保护，双光通道方式的一般线路保护。
线路纵联距离保护的基础型号功能有：双光纤通道的纵联距离保护、光纤和载波通道同时接入的纵联距离保护、接点方式的纵联距离保护。
变电站控制屏柜安装方案5.3基础定位5.3.1对于二次户内二次屏柜，按照设计图纸先将二次屏柜置于槽钢基础上，再用油性笔在二次屏柜底部的安装孔内描出孔样，然后将二次屏柜移开，再用电钻描出的孔洞中心钻孔定位。
5.3.2对于二次户外二次屏柜，需先加工底座，再根据二次屏柜底部的安装孔在加工好的底座上钻孔定位。
然后再将底座与基础槽钢焊接，5.4.35柜可法如下:9(1)压板固定法:在基础型钢上点焊螺栓，用小压板及螺母把屏柜固定。
(2)螺丝固定法:在平放的基础型钢上钻一个固定螺丝的直径孔，然后再攻丝，再拧入螺丝加以固定。
5.4.6端子箱(检修箱)安装可先从场地的第一个间隔调整好，再以第一面端子箱(检修箱)为标准调整以后各面端子箱(检修箱)。
整个场地端子箱(检修箱)应成一列，屏面整齐。
5.4二次屏柜接地5.4.1箱体的接地:1)二次屏柜在进行安装时，已通过焊接或螺栓连接的方式与基础槽钢连接，基础槽钢再通过接地扁钢与变电站的主地网连接。
2)有特殊要求时,可在屏柜设专用接地点，用铜导线与变电站的主地网进行连接。
5.4.2二次屏柜内接地铜排用于各类保护接地、电缆屏蔽层接地，并有两种不同形成，一种是与柜体绝缘的接地铜排，另外一种是与柜体不绝缘的接地铜排，无论是那种形式，每根均须通过两根截面不小于25mm2铜导线与变电站主留长1012mm，小母线绝缘电10M票制度，现场配备足量合适灭火器材。
动火作业庞清除易燃物质，如不能清离7.1电气屏柜施工的技术管理要求屏柜搬运、安装过程中人员伤害及设备坏屏柜搬运前必须做好安全技术交底，做好人员分工及告知搬运过程中的行进路线。
提早清理好行进路线的杂物。
搬运过程中应听从指挥，专职监护人员应全程做好监护。
屏柜搬运应配备足够的人员。
搬运过程中不得戴手套。
屏柜搬运时应及时安排休息，避免疲劳工作。
屏柜安装过程时搬运应做好防倾倒措施。
8二次接线时线芯损坏，接线错误二次接线前应检查好剥线钳等工具完好，可正常使用。
