继电保护试题库（含参考答案）一、判断题（共100题，每题1分，共100分）1.为简化试验过程，保护装置在进行整组试验时，可以用短接继电器触点的方法进行模拟。
传动或整组试验后不得再在二次回路上进行任何工作，否则应作相应的试验。
A、正确B、错误正确答案：B2.为了表现总结的典型性，可以将某些材料进行必要的艺术加工和创造。
A、正确B、错误正确答案：B3.保护信息子站事件顺序记录分辨率（SOE）为同一装置3ms。
A、正确B、错误正确答案：B4.国家电网公司特高压交流示范工程是的晋东南—南阳—荆门1000kV特高压工程。
A、正确B、错误正确答案：A5.若电流的大小和方向随时间变化，此电流称为交流电。
A、正确B、错误正确答案：A6.PT端子箱二次加压时应断开PT端子箱电压空开防止电压反送电A、正确B、错误正确答案：A7.发电厂和变电站宜采用强电一对一控制接线。
强电控制时，直流电源额定电压，可选用110V或220V。
A、正确B、错误正确答案：A8.在监控系统中，有功、无功、功率因数的采样是根据有功变送器、无功变送器采样计算出来的。
A、正确B、错误正确答案：B9.自动低频减负荷的先后顺序，应按负荷的重要性进行安排。
A、正确B、错误正确答案：A10.PowerPoint2010中没有的对齐方式是右对齐。
A、正确B、错误正确答案：B11.在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。
A、正确B、错误正确答案：A12.保护装置二次回路变动时，严防寄生回路存在，没用的线应拆除，临时所垫纸片应取出，接好已拆下的线头。
A、正确B、错误正确答案：A13.一只量限为100V，内阻为10kΩ的电压表，测量80V的电压时，在表内流过的电流是10mA。
A、正确B、错误正确答案：A14.一段导线的电阻为R，如果将它从中间对折后，并为一段新导线，则新电阻值为1／2R。
A、正确B、错误正确答案：B15.工作票中，应该含有时间同步装置、相关测控装置、通信电缆、监控中心等具体工作信息。
继电保护习题+答案一、单选题（共100题，每题1分，共100分）1.在保证可款动作的的提下，对于联系不强的220KV电网，重点应防止保护无选择动作；对于联系紧密的 220kV 电网，重点应保证保护动作的（选择性A、可靠性B、灵敏性C、快速性正确答案：B2.在电网正常运行，采用三相星型按线方式的电流保护时，中线上的电流为(A、相电流B、额定电流C、零D、很小的不平衡电流正确答案：D3.负荷功率因数低造成的影响是(A、系统电压降低；B、线路电压损失增大，有功损耗增大，发电设备未能充分发挥作用；C、系统频率降低；D、无功损耗增大。
正确答案：B4.90° 接线的功率方向继电器，当Im=-Ib时，Um应为（A、ÜcAB、ÜBcC、UABD、ÜAC正确答案：D5.在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(）的后果。
A、误动B、损坏C、拒动D、正向故障拒动或反向故障误动正确答案：D6.当系统运行方式变小时，过电流保护和低电压保护的保护范围是（A、电流保护变大，电压保护变大B、电流保护变大，电压保护变小C、电流保护变小，电压保护变大D、电流保护变小，电压保护变小正确答案：C7.在三段式电流保护中各段之间的灵敏度大小的关系为（A、瞬时电流速断最高，限时电流速断最低B、瞬时速断最高，过流保护最低C、限时电流速断最高，瞬时速断最低D、过流保护最高，瞬时速断最低正确答案：D8.当中性点采用经装设消弧线圈接地的运行方式后，如果接地故障时所提供的电感电流大于电容电流总和，则其补偿方式为（）。
A、欠补偿方式B、电容补偿C、过补偿方式D、全补偿方式正确答案：C9.下列关于电流差动保护说法正确的是（）A、电流差动保护只能反应电流大小不能反应电流相位B、电流差动保护反应的是故障与正常时电流的差值而构成的C、电流差动保护是基于基尔霍夫电流定律构成的D、电流差动保护的范團是本线路全长，具有绝对的可靠性正确答案：C10.电力系统最危险的故障是（）。
继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。
(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。
四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。
一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。
2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。
3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。
4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。
三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。
（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。
继电保护及二次回路试题库8178、什么叫一次接线图?答：一次接线图又叫主接线图。
它用来表示电力输送与分配路线。
其上表明多个电气装置和主要元件的连接顺序。
一般主接线图，都绘制成单线图，因为单线图看起来比较清晰、简单明了。
179、电气设备的二次回路包括哪些部分?答：电气设备的二次回路包括测量、监察回路，控制、信号回路，继电保护和自动装置回路以及操作电流回路等。
180、BCH型差动继电器执行元件应满足哪些要求?答：应满足动作电压为1．5-1．56V；动作电流为220～230mA；返回系数为0．7～0．85。
181、高压断路器的位置信号灯在控制盘上的位置有何规定?答：高压断路器的位置信号灯--红灯和绿灯在控制盘上的位置是：红灯在右，绿灯在左，分别布置在控制开关的上部。
182、什么叫阻抗继电器的最小精确工作电流，它有什么意义?答：理想的阻抗继电器不论加入电流的大小，只要有一定的工作电压和工作电流，阻抗继电器均会正确反映测量阻抗而动作。
实际上无论感应型阻抗继电器的弹簧力矩还是晶体管阻抗继电器的门槛电压，都会使阻抗继电器的动作阻抗不仅与本身参数有关，而且与加入的工作电流的大小有关。
当电流很小时，继电器的动作阻抗将明显小于整定阻抗。
为了将继电器的动作阻抗误差限制在一定范围内，规定当动作阻抗为0．9整定阻抗时所对应的最小动作电流，称之为阻抗继电器的最小精确工作电流。
它是阻抗继电器的最重要指标之一。
183、相位比较式母线差动保护，为什么在电流互感器二次差动回路的中性线和某一相上分别接入电流继电器? 答：中性线上的电流继电器，是当组成差动保护的任一元件的电流互感器二次回路发生一相断线、两相断线或接地时动作，使保护闭锁。
但当某一元件三相均未接人时不动作，而这时接人某一相的电流继电器中有差电流也能使该电流继电器动作，而使保护闭锁。
因此在电流互感器二次差动回路的中性线和某一相上分别接人电流继电器，使得母线差动保护电流互感器二次回路内发生任何形式的故障时闭锁装置均能起作用，使保护可靠闭锁，并能及时发出预告信号。
继电保护多选习题（含答案）一、多选题（共100题，每题1分，共100分）1、合同自由的原则包括（）的自由。
A、$何种方式缔约$B、$缔约内容$C、$协商变更和解除合同D、是否缔约$正确答案：ABCD2、合并单元采样输出应满足以下（）专业要求A、保护$B、$测控$C、$计量$D、$录波正确答案：ABCD3、在二次系统上工作，检修中遇有以下( )情况应填用二次工作安全措施票。
A、在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的一次回路工作B、在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的二次回路工作C、在继电保护装置中改变装置原有定值的工作D、在运行设备的二次回路上进行拆、接线工作正确答案：BD4、下列选项属于万用表具有的测量线路的是（____）。
A、直流电流$B、$直流电压$C、$交流电流$D、$交流电压正确答案：ABD5、电压互感器的测量精度有(____)。
A、0.2$B、$1$C、$1.50D、$0.5$正确答案：ABD6、集成运放的保护措施有哪几方面(____)。
A、$输入保护$B、电源反接保护$C、$输出保护D、$过流保护$正确答案：ABC7、通过哪些途径可以配置路由器（）。
A、通过console进行设置，这也是用户对路由器的主要设置方式B、通过AUX端口连接Modem进行远程配置C、通过Telnet方式进行配置D、通过网管工作站进行配置正确答案：ABCD8、某220kV母差保护不停电消缺时，可做的安全措施有（）A、投入该母差保护检修压板$B、$ 退出该母差保护所有支路SV接收压板$C、$退出该母差保护所有支路出口压板$D、$断开该母差保护GOOSE光缆正确答案：AD9、智能变电站进行虚端子配置时，保护虚端子的特点是(____)。
A、$不可以多输出对一输入B、$不可以一输出对多输入$C、可以一输出对多输入$D、$可以多输出对一输入$正确答案：AC10、发电机准同步并列的理想条件是(____)。
第三局部二次回路4．1选择题①1．二次回路中对于某些特定的主要回路通常给予专用的标号组。
以下为跳闸回路中红灯回路编号的是(A)。
、A．35 B．105 C．1012．二次回路绝缘电阻测定，一般情况下用(B)V绝缘电阻表进行。
A．500 B．1000 C．25003．测量绝缘电阻时，应在绝缘电阻表(c)读取绝缘电阻的数值。
．转速上升时的某一时刻B．到达50％额定转速，待指针稳定后C．到达额定转速，待指针稳定后4．某保护装置的出口回路如图 4．1所示，电源电压为220V，出口中间继电器CKJ的直流电阻为10kΩ，信号继电器的参数如下表所示，如要保证信号继电器的灵敏度大于；信号继电器压降小于10％，可选用(B)号信号继电器。
5．在操作箱中，关于断路器位置继电器线圈正确的接法是(B)。
A．TWJ在跳闸回路中，：HWJ在合闸回路中B．TWJ在合闸回路中，HWJ在跳闸回路中C．TWJ、HWJ均在跳闸回路中D．TWJ、HWJ均在合闸回路中6．断路器的控制电源最为重要，一旦失去电源，断路器无法操作，因此断路器控制电源消失时应发出(C)。
A．音响信号 B．光字牌信号C．音响和光字牌信号7．灯光监视的断路器控制和信号回路，红灯亮表示(C)。
．断路器在跳闸状态，并表示其跳闸回路完好B．断路器在合闸状态，并表示其合闸回路完好C．断路器在合闸状态，并表示其跳闸回路完好8．音响监视的断路器控制和信号回路，断路器自动合闸时(B)。
．控制开关手柄在合闸位置，指示灯发平光B．控制开关手柄在跳闸位置，指示灯发闪光C．控制开关手柄在合闸位置，指示灯发闪光9．预告信号装置在电力系统发生不正常运行状态时， (A)。
A．警铃响，光字牌亮 B．蜂鸣器响，光字牌亮C．警笛响，光字牌亮10．断路器控制回路断线时，应通过(B)通知值班人员进行处理。
A．音响信号 B．音响信号和光字牌信号 C．光字牌信号11．用于微机监控的信号触点应为(B)触点。
A．磁保持B．瞬时重复动作 C．电保持12．双母线系统的两组电压互感器二次回路采用自动切换的接线，切换继电器的触点(C)。
继电保护练习题库+答案一、单选题（共30题，每题1分，共30分）1、应急救援队伍根据救援命令参加生产安全事故应急救援所耗费用,由( )承担。
A、被救人员B、事故责任单位C、政府正确答案：B2、限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、任意电流B、最小短路电流C、最大短路电流正确答案：B3、应急管理本质上是预防管理,功夫在平时,基础在预防。
习近平总书记反复强调“两个坚持、三个转变”,其核心就是 ( )A、坚持加强风险防范化解各种风险危害B、坚持源头,关口前移C、以上都对正确答案：C4、对于具有较高接地电流水平的电动机采用零序电流保护,一般三相均装有电流互感器,由( )取得零序电流。
A、三相电流之差B、三相电流之和C、三相电流之积D、三相电流之比正确答案：B5、电流互感器常用的接线方式有( )、两相不完全星形接线、两相电流差接线等。
A、两相完全星形接线B、三相不完全星形接线C、三相完全星形接线正确答案：C6、电力系统正常运行时仅有( )。
A、负序分量B、正序分量C、零序分量正确答案：B7、变电站的主要调压手段是调节有载调压变压器分接头位置和( )。
A、低频减负荷B、采用自动重合闸装置C、采用备用电源自投装置D、控制无功功率补尝电容器正确答案：D8、自动重合闸实质上是通过将非正常跳开的断路器试探性合闸,实现线路上发生( )故障时自动恢复运行。
A、瞬时性故障转换为永久性B、瞬时性C、永久性正确答案：B9、在死亡边缘的患者,基础生命支持(BLS)的初期黄金时刻是 ()分钟。
A、1 分钟B、4 分钟C、8 分钟以上正确答案：B10、在电力系统事故情况下,可能出现较大的( )缺额造成电力系统频率较大幅度下降。
A、无功功率B、视在功率C、有功功率正确答案：C11、三段式电流保护中( )构成线路的后备保护。
A、定时限过电流保护B、瞬时电流速断保护C、限时电流速断保护正确答案：A12、电力系统中联系发电厂与用户的中间环节称为( )。
继电保护复习题（含参考答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器加装零序差动保护是为了（）。
A、提高自耦变压器内部接地短路的灵敏度B、提高自耦变压器内部接地短路故障的快速性C、提高自耦变压器内部相间短路的可靠性D、自耦变压器内部短路双重化正确答案：A2、母线保护中复合电压闭锁元件不包含（）。
A、低电压B、负序电压C、电压突变D、零序电压正确答案： C3、双绕组变压器空载合闸的励磁涌流的特点有：（）。
A、变压器两侧电流相位一致B、变压器两侧电流相位无直接联系C、变压器两侧均有电流D、仅在变压器一侧有电流正确答案： D4、关千电子式互感器，下列说法错误的是（）。
A、有源电子式互感器利用电磁感应等原理感应被测信号B、无源电子式互感器利用光学原理感应被测信号C、所有电压等级的电子式互感器的输出均为数字信号D、35kV低压电子式互感器通常输出小模拟量信号正确答案： C5、输电线路中某一侧的潮流是送有功，受无功，它的电压超前电流为()。
A、90°,,..._,180°B、o O ,,..._,g o 0C、270°,,..._,360°D、180°,,..._,270°正确答案： C6、某220kV线路间隔智能终端检修压板投入时，相应母差（）。
A、强制解裂B、强制互联C、保持原来的运行状态D、闭锁差动保护正确答案： C7、下述不属千GOOSE报警功能的是（）A、断链报警B、网络风暴报警C、采样值中断D、GOOSE配置不一致报警正确答案： C8、与励磁涌流（一次值）特征无关的是（）。
A、系统电压B、合闸初相角C、TA传变特性D、变压器容量。
正确答案： C9、在所有圆特性的阻抗继电器中，当整定阻抗相同时，（）躲过渡电阻能力最强。
A、全阻抗继电器B、偏移特性阻抗继电器C、工频变化量阻抗继电器D、方向阻抗继电器正确答案： C10、智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。

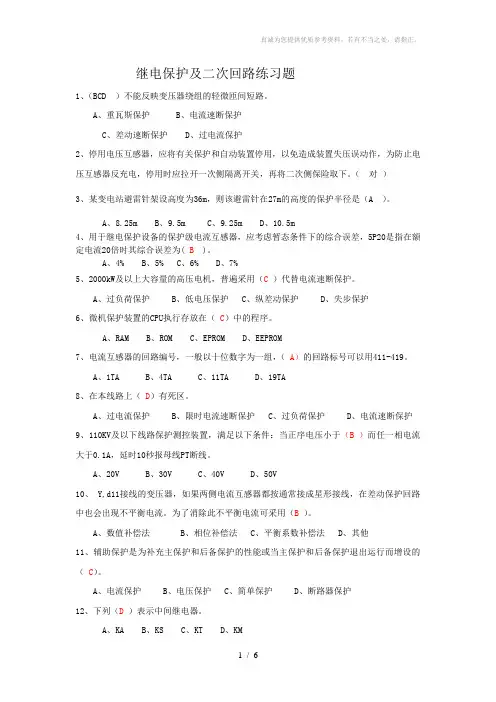

继电保护及二次回路练习题1、（BCD ）不能反映变压器绕组的轻微匝间短路。
A、重瓦斯保护B、电流速断保护C、差动速断保护D、过电流保护2、停用电压互感器，应将有关保护和自动装置停用，以免造成装置失压误动作，为防止电压互感器反充电，停用时应拉开一次侧隔离开关，再将二次侧保险取下。
（对）3、某变电站避雷针架设高度为36m，则该避雷针在27m的高度的保护半径是（A ）。
A、8.25mB、9.5mC、9.25mD、10.5m4、用于继电保护设备的保护级电流互感器，应考虑暂态条件下的综合误差，5P20是指在额定电流20倍时其综合误差为( B )。
A、4%B、5%C、6%D、7%5、2000kW及以上大容量的高压电机，普遍采用（C ）代替电流速断保护。
A、过负荷保护B、低电压保护C、纵差动保护D、失步保护6、微机保护装置的CPU执行存放在（C）中的程序。
A、RAMB、ROMC、EPROMD、EEPROM7、电流互感器的回路编号，一般以十位数字为一组，（A）的回路标号可以用411-419。
A、1TAB、4TAC、11TAD、19TA8、在本线路上（ D）有死区。
A、过电流保护B、限时电流速断保护C、过负荷保护D、电流速断保护9、110KV及以下线路保护测控装置，满足以下条件：当正序电压小于（B ）而任一相电流大于0.1A，延时10秒报母线PT断线。
A、20VB、30VC、40VD、50V10、 Y,d11接线的变压器，如果两侧电流互感器都按通常接成星形接线，在差动保护回路中也会出现不平衡电流。
为了消除此不平衡电流可采用（B ）。
A、数值补偿法B、相位补偿法C、平衡系数补偿法D、其他11、辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退出运行而增设的（C）。
A、电流保护B、电压保护C、简单保护D、断路器保护12、下列（D ）表示中间继电器。
A、KAB、KSC、KTD、KM13、铅酸蓄电池是以（B ）为电解液，属于酸性储蓄池。

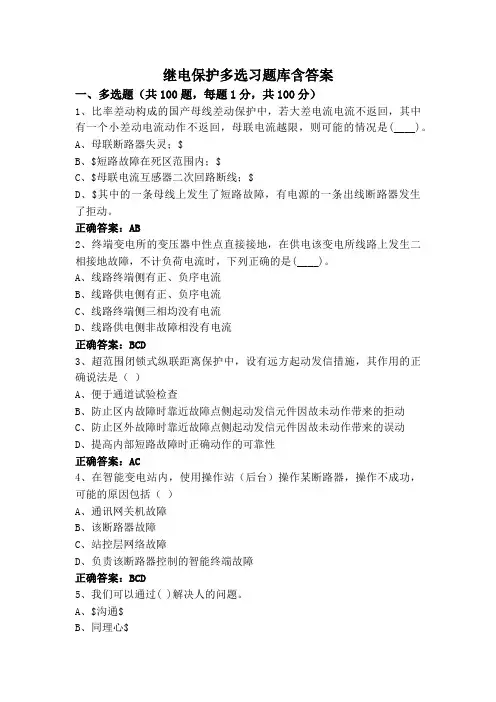

继电保护多选习题库含答案一、多选题（共100题，每题1分，共100分）1、比率差动构成的国产母线差动保护中，若大差电流电流不返回，其中有一个小差动电流动作不返回，母联电流越限，则可能的情况是(____)。
A、母联断路器失灵；$B、$短路故障在死区范围内；$C、$母联电流互感器二次回路断线；$D、$其中的一条母线上发生了短路故障，有电源的一条出线断路器发生了拒动。
正确答案：AB2、终端变电所的变压器中性点直接接地，在供电该变电所线路上发生二相接地故障，不计负荷电流时，下列正确的是(____)。
A、线路终端侧有正、负序电流B、线路供电侧有正、负序电流C、线路终端侧三相均没有电流D、线路供电侧非故障相没有电流正确答案：BCD3、超范围闭锁式纵联距离保护中，设有远方起动发信措施，其作用的正确说法是（）A、便于通道试验检查B、防止区内故障时靠近故障点侧起动发信元件因故未动作带来的拒动C、防止区外故障时靠近故障点侧起动发信元件因故未动作带来的误动D、提高内部短路故障时正确动作的可靠性正确答案：AC4、在智能变电站内，使用操作站（后台）操作某断路器，操作不成功，可能的原因包括（）A、通讯网关机故障B、该断路器故障C、站控层网络故障D、负责该断路器控制的智能终端故障正确答案：BCD5、我们可以通过( )解决人的问题。
A、$沟通$B、同理心$C、$弹性D、$信任$正确答案：BCD6、BC相金属性短路时，故障点的边界条件为(____)。
A、IKA=0B、UKB=0C、UKC=0D、UKB=UKCE、IKB+IKC=0正确答案：ADE7、保护开入量检查时，需要对(____)压板进行开入检查。
A、$重合闸出口B、$闭锁重合闸$C、$置检修压板$D、保护跳闸压板$正确答案：BC8、电力系统低频运行的危害有(____)。
A、$增大线路上的损耗B、$影响系统的经济运行$C、使系统内的发电机产生振动$D、$影响对用户的供电质量$正确答案：BCD9、关于MU时钟同步的要求，下述说法正确的有（）。
1、（判断题）电流继电器的动作电流与返回电流之比称为电流继电器的返回系数。
（）参考答案：错误2、（判断题）当工作电源因故障自动跳闸后，自动迅速地将备用电源投入的一种自动装置称为备用电源自动投入装置。
（）参考答案：正确3、（判断题）变电站自动化系统中监控子系统主要完成常规的测量和控制系统的任务。
（）参考答案：正确4、（判断题）电动机单相接地故障的自然接地电流（未补偿过的电流）大于5T时需装设单相接地保护。
（）参考答案：正确5、（判断题）变电站自动化系统按系统结构可分为集中式、分布式和分散式三种类型。
（）参考答案：正确6、（判断题）在电力系统事故情况下,可能出现较大的无功功率缺额,造成电力系统频率较大幅度下降。
（）参考答案：错误7、（判断题）继电保护装置是在电力系统故障或异常运行情况下动作的一种自动装置。
（）参考答案：正确尽可能短为原则,这主要是考虑故障点的绝缘恢复时间。
（）参考答案：错误9、（判断题）变压器故障分为油箱内故障和匝间短路故障两大类。
O参考答案：错误10、（判断题）微机保护采样中断的时间间隔Ts与采样频率fs的关系为fs=Ts o（）参考答案：错误11、（判断题）变压器接地保护也称为变压器零序保护。
（）参考答案：正确12、（判断题）二次系统中，由信号发送机构、接收显示元件及其回路接线构成,实现准确、及时显示一次系统和设备的工作状态的系统称为信号系统。
（）参考答案：正确13、（判断题）跌落式熔断器在短路电流通过时熔丝熔断,熔丝管在重力作用下跌落,断开一次系统。
（）参考答案：正确14、（判断题）电动机运行时，电压互感器一次或二次发生断线时,低电压保护经延时跳闸。
（）参考答案：错误15、（判断题）断路器位置信号中，当断路器在合闸位置时绿灯亮。
参考答案：错误16、（判断题）变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过变压器空载投入时的励磁涌流整定。
（）参考答案：正确17、（判断题）电压继电器在继电保护装置中反应电压变化而动作。
继电保护习题库含答案一、单选题（共33题，每题1分，共33分）1.某电动机装设低电压保护,运行中电压互感器二次发生断线,运行人员判断:此时当供电电网电压降低时保护将()。
A、不动作B、经延时跳闸C、发出异常信号正确答案：A2.低压配电网中所有设备的外露可导电部分均各自经保护线 PE 单独接地,电源中性点不接地或经电抗接地且通常不引出中性线N 的系统称为( )A、TT 系统B、TN 系统C、IT 系统正确答案：C3.变压器气体保护的主要元件是( )A、电流继电器B、气体继电器C、中间继电器D、电压继电器正确答案：B4.限时电流速断保护灵敏度校验条件为以本线路两相短路时流过保护的( )进行校验。
A、最大短路电流B、最小短路电流C、任意电流正确答案：B5.二次系统中,由各种控制开关和控制对象(断路器、隔离开关)的操动机构组成,实现对开关设备的就地和远方跳、合闸操作,满足改变一次系统运行方式和故障处理的需要的系统称为( )。
A、继电保护及自动装置系统B、操作电源系统C、控制系统正确答案：C6.规程规定:35kV 电网中接地电流大于 10A 时,中性点接地方式采用( )。
A、直接接地B、经电阻接地C、经消弧线圈接地正确答案：C7.我国低压配电网的电压等级为( )A、66kvB、380/220VC、35kv正确答案：B8.安全生产举报投诉电话是 ()A、110B、12315C、12350正确答案：C9.高压电动机通常装设纵差动保护或电流速断保护、负序电流保护、起动时间过长保护、过热保护、堵转保护、过电流保护、单相接地保护、( )等。
A、低电压保护B、距离保护C、气体保护正确答案：A10.中性点不接地系统发生单相接地故障,故障线路零序电流( )。
A、等于各非故障线路对地电容电流之和B、等于 0C、等于本线路对地电容电流正确答案：A11.考虑上下级定时限过电流保护灵敏度配合时,动作电流应为( )。
A、下条线路定时限过电流保护整定值较大B、上下级整定值相等答案解析:题目修改:“本线路与下级线路的动作电流应为()。
继电保护练习题库及答案一、单选题（共50题，每题1分，共50分）1、保护屏柜上交流电压回路的空气开关应与电压回路总路开关在( )上有明确的配合关系。
A、合闸电压B、跳闸时限C、跳闸电压D、合闸时限正确答案：B2、GOOSE报文判断中断的依据为在接收报文的允许生存时间的( )倍时间内没有收到下一帧报文。
A、1B、4C、2D、3正确答案：C3、录波及网络报文记录分析装置开关量采用( )通过过程层GOOSE网络传输。
A、IEC61850-8-1B、FT3C、IEC61850-9-2D、MMS正确答案：A4、对双端电源的线路，过渡电阻对送电侧的距离继电器工作的影响是( )。
A、只会使保护区缩短B、没有影响C、只会使继电器超越D、视条件可能会失去方向性，也可能使保护区缩短，也可能超越或拒动正确答案：D5、励磁涌流衰减时间常数与变压器至( )的阻抗大小、变压器的容量和铁芯的材料等因素有关。
A、系统B、电源之间C、接地点D、以上说法均不正确。
正确答案：B6、电子式互感器（含MU）应能真实地反映一次电流或电压，额定延时时间不大于( )、唤醒时间为( )A、1500us10usB、2000us0usC、1000us0usD、2500us10us正确答案：B7、来自同一或不同制造商的两个及以上智能电子设备交换信息、使用信息以正确执行规定功能的能力，命名为( )A、—致性B、互操作性C、互换性D、正确性正确答案：B8、双母线差动保护中，Ⅰ、Ⅱ母线相继发生短路故障，不能反映后一母线故障的母线保护是( )。
A、元件固定联接的母线完全电流差动保护B、比较母联电流相位构成的母线差动保护C、比率制动式母线差动保护D、以上都不对正确答案：B9、ICD文件中描述了装置的数据模型和能力，包括( )。
A、装置包含哪些逻辑装置、逻辑节点B、逻辑节点类型、数据类型的定义C、装置通信能力和参数的描述D、以上都是正确答案：D10、母线差动保护电流回路断线闭锁元件，其电流定值一般可整定为电流互感器额定电流的( )。
1. 下列（）属于电气设备故障。
A、过负荷B、单相短路C、频率降低D、系统振荡答案：B2. 下列（）属于电气设备故障。
A、过负荷B、过电压C、频率降低D、单相断线答案：D3. 下列（）属于电气设备不正常运行状态。
A、单相短路B、单相断线C、两相短路D、系统振荡答案：D4. 继电保护的（）是指发生了属于它该动作的故障，它能可靠动作而在不该动作时，它能可靠不动。
A、可靠性B、选择性C、速动性D、灵敏性答案： A5. 继电保护的（）是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围的一种性能。
A、可靠性B、选择性C、速动性D、灵敏性答案：B6. 继电保护的（）是指保护快速切除故障的性能。
A、可靠性B、选择性C、速动性D、灵敏性答案：C7. 继电保护装置按被保护的对象分类，有电力线路保护、发电机保护、变压器保护、电动机保护、（）等。
A、差动保护B、母线保护C、后备保护D、主保护答案：B8. 继电保护动作的选择性，可以通过合理整定（）和上下级保护的动作时限来实现。
A、动作电压B、动作范围C、动作值D、动作电流答案：C9. 继电保护的（）是指继电保护对其保护范围内故障的反应能力。
A、可靠性B、选择性C、速动性D、灵敏性答案：D10. （）可以提高系统并列运行的稳定性、减少用户在低电压下的工作时间、减少故障元件的损坏程度，避免故障进一步扩大。
A、可靠性B、选择性C、速动性D、灵敏性答案：C11. 一般的断路器的动作时间为0.06-0.15s，最快的可达（）。
A、0.06-0.15sB、0.02-0.06sC、0.06-0.12sD、0.01-0.04s答案：B12. 一般的快速保护动作时间为（）。
A、0-0.05sB、0.06-0.12sC、0.1-0.2sD、0.01-0.04s答案：B13. 差动保护属于按（）分类。
A、被保护的对象B、保护原理C、保护所起作用D、保护所反映的故障类型答案：B14. 电力线路保护属于按（）分类。
继电保护习题库+答案一、单选题（共58题，每题1分，共58分）1.电力系统无功容量不足必将引起电压(____)。
A、边远地区下降B、升高C、边远地区升高D、普遍下降正确答案：D2.若测量阻抗偏小，则保护范围(____)。
A、不变B、偏大C、不确定D、偏小正确答案：B3.对于单侧电源网络的相间短路保护，其中第二段为(____)。
A、定时限过电流保护B、反时限过电流保护C、无时限电流速断保护D、限时电流速断保护正确答案：D4.三种圆特性阻抗元件中，(____)的动作阻抗与测量阻抗的阻抗角无关。
A、方向阻抗和偏移阻抗B、偏移阻抗C、全阻抗D、方向阻抗正确答案：C5.在最大运行方式下，电流保护的保护区较最小运行方式下的保护区(____)。
A、大B、相同C、无法确定D、小正确答案：A6.变压器差动速断保护的动作条件是(____)。
A、必须经比率制动B、必须经五次谐波制动C、必须经二次谐波制动D、不经任何制动，只要差流达到整定值既能动作正确答案：D7.在线路发生单相接地故障时，故障点的(____)最高，向电源侧逐步降低为零。
A、相电压B、正序电压C、负序电压和零序电压D、线电压正确答案：C8.变压器引出线（外套管处）发生相间短路故障，(____)保护快速动作。
A、重瓦斯B、差动C、轻瓦斯D、以上均不是正确答案：B9.相间距离保护测量组件一般均采用(____)接线方式。
A、-30°B、60°C、0°D、90°正确答案：D10.短路类型代表符号中（2）代表(____)短路类型。
A、两相短路B、两相短路接地C、三相短路D、单相接地短路正确答案：A11.在双侧电源系统中，采用方向元件是为了解决保护的(____)。
A、灵敏性B、可靠性C、选择性D、方向性正确答案：C12.距离保护是以距离(____)元件作为基础构成的保护装置。
A、启动B、测量C、逻辑D、振荡闭锁正确答案：B13.当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是(____)。
继电保护练习题（含答案）一、单选题（共50题，每题1分，共50分）1、自耦变压器的零序方向保护中，零序电流( )从变压器中性点的电流互感器来取得。
A、不确定B、可以C、必须D、不应正确答案：D2、( )是指发出整批的指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令A、智能控制B、顺序控制C、站域控制D、自动控制正确答案：B3、母线保护装置对时信号丢失会对以下( )保护产生影响。
A、母联过流B、差C、母联失灵D、都不影响正确答案：D4、母线故障，母线差动保护动作，已跳开故障母线上六个断路器（包括母联），有一个断路器因本身原因而拒跳，则母差保护按( )进行评价。
A、不予评价B、错误动作一次C、正确动作一次D、拒动一次正确答案：A5、智能变电站中线路保护装置告警信息中dsWarning数据集所包含的告警信息是( )。
A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案：A6、依据IEC60044-8规范，下述说法不正确的是( )。
A、采用Manchester编码B、传输速度为2.5Mbit/s或10Mbit/sC、只能实现点对点通信D、可实现网络方式传输正确答案：D7、制定保护配置方案时，对( )种故障同时出现的稀有情况可仅保证切除故障。
A、二B、四C、三D、一正确答案：A8、在智能变电站中，过程层网络通常采用( )实现VLAN划分。
A、根据交换机端口划分B、根据MAC地址划分C、根据网络层地址划分D、根据IP组播划分正确答案：A9、电容器应设置( )保护，当母线失压时，带时限切除所有接在母线上的电容器。
A、过电流B、过负荷C、失压D、过电压正确答案：C10、母差保护分列运行方式的自动判别方式与手动判别方式相比优先级要( )。
A、高B、随机C、低D、一样正确答案：C11、继电保护要求所用的电流互感器的( )变比误差不应大于10％。
继电保护及二次回路试题库生产技术部二○○四年八月十五日判断题(1)1、如果断路器的液压操动机构打压频繁，可将第二微动开关往下移动一段距离，就可以避免。
(x)2、在与单相重合闸配合使用时，相差高频保护要求三跳停信，而高频闭锁保护则要求单跳停信。
(√)3、因为高频保护不反应被保护线路以外的故障，所以不能作为下一段线路的后备保护。
(√)4、高频保护通道余量小于8．686dB时，高频保护应该退出。
(√)5、变压器气体继电器的安装，要求变压器顶盖沿气体继电器方向与水平面具有1％～1．5％的升高坡度(√)6、向变电所的母线空充电操作时，有时出现误发接地信号，其原因是变电所内三相带电体对地电容量不等，造成中性点位移，产生较大的零序电压。
(√)7、中性点接地的三绕组变压器与自耦变压器的零序电流保护的差别是电流互感器装设的位置不同。
三绕组变压器的零序电流保护装于变压器的中性线上，而自耦变器的零序电流保护，则分别装于高、中压侧的零序电流滤过器上。
(√)8、在大接地电流系统中，发生接地故障的线路，其电源端零序功率的方向与正序功率的方向正好相反。
故障线路零序功率的方向是由母线流向线路。
(x)9、在大接地电流系统中，线路发生单相接地短路时，母线上电压互感器开口三角形的电压，就是母线的零序电压3Uo。
(√)10、距离保护中的振荡闭锁装置，是在系统发生振荡时，才起动去闭锁保护。
(X)11、接地距离保护不仅能反应单相接地故障，而且也能反应两相接地故障。
(√)12、方向阻抗继电器中，电抗变压器的转移阻抗角决定着继电器的最大灵敏角。
(√)13、正弦振荡器产生持续振荡的两个条件为振幅平衡条件和相位平衡条件。
(√)14、电力系统发生振荡时，任一点电流与电压的大小，随着两侧电动势周期性的变化而变化。
当变化周期小于该点距离保护某段的整定时间时，则该段距离保护不会误动作。
(√)15、阻抗继电器的最小精确工作电压，就是最小精确工作电流与电抗变压器转移阻抗值的乘积。
(√)16、距离保护动作区末端金属性相间短路的最小短路电流，应大于相应段最小精确工作电流的两倍。
(√)17、对采用电容储能电源的变电所，应考虑在失去交流电源情况下，有几套保护同时动作，或在其他消耗直流能量最大的情况下，保证保护装置与有关断路器均能可靠动作跳闸。
(√)18、当导体没有电流流过时，整个导体是等电位的。
(√)19、对称三相电路丫连接时，线电压为相电压的√3。
(√)20、串联电路中，总电阻等于各电阻的倒数之和。
(X)21、电容并联时．总电容韵倒数等于各电容倒数之和。
(X)22、正弦交流电压任一瞬间所具有的数值叫瞬时值。
(√)23、线圈匝数W与其中电流I的乘积，即WI称为磁动势。
(√)24、线圈切割相邻线圈磁通所感应出来的电动势，称为互感电动势。
(√)25、在NP结处发生多数载流子扩散运行，少数载流子漂移运动，结果形成了空间电荷区。
(√)26、放大器工作点偏高会发生截止失真，偏低会发生饱和失真。
(X)27、单结晶体管当发射极与其极b1之间的电压超过峰点电压Up时，单结晶体管导通。
(√)28、因为高频发信机经常向通道发检查信号，所以线路的高频保护不用对试。
(x)29、为减少高频保护的差拍现象，调整到使本端发信电压U1与所接收的对端发信电压U2之比应大于4。
(x)30、高频振荡器中采用的石英晶体具有压电效应，当外加电压的频率与石英切片的固有谐振频率相同时，机械振荡的振幅就剧烈增加，通过石英切片的有功电流分量也随之大大增加，从而引起共振。
(√)31、吊车进入220kV现场作业与带电体的安全距离为3m。
(x)32、在现场工作过程中，遇到异常现象或断路器跳闸时，不论与本身工作是否有关，应立即停止工作，保持现状。
(√)33、计算机监控系统的基本功能就是为运行人员提供站内运行设备在正常和异常情况下的各种有用信息。
(x)34、母线完全差动保护起动元件的整定值，应能避开外部故障时的最大短路电流。
(x)35、对变压器差动保护进行六角图相量测试，应在变压器空载时进行。
(x)36、高频保护停用，应先将保护装置直流电源断开。
(x)37、距离保护中，故障点过渡电阻的存在，有时会使阻抗继电器的测量阻抗增大，也就是说保护范围会伸长。
(X)38、试验方向阻抗继电器的记忆时间时，应将电流回路可靠短路，并同时通人正向出口最大三相短路电流及继电器的两倍精确工作电流。
(x)39、高压输电线路的故障，绝大部分是单相接地故障。
(√)40、跳闸(合闸)线圈的压降均小于电源电压的90％才为合格。
(√)41、我国电力系统中性点接地方式有三种，分别是直接接地方式、经消弧线圈接地方式和经大电抗器接地方式。
(X)42、在串联谐振电路中，电感和电容的电压数值相等，方向相反。
(√)43、三极管有两个PN结，二极管有一个PN结，所以可用两个二极管代替一个三极管。
(X)44、电感元件在电路中并不消耗能量，因为它是无功负荷。
(√)45、非正弦电路的平均功率，就是各次谐波所产生的平均功率之和。
(√)46、对称分量法就是将一组不对称的三相电压或电流分解为正序、负序和零序三组对称的电压或电流，例如：UA=UAl+UA2+UAoUB=α2UA1+UA2++UAoUc=αUAl+α2UA2+UAo其中。
α是运算子，表示将某相量反时针旋转120°。
(√)47、电流互感器二次回路采用多点接地，易造成保护拒绝动作。
(√)48、从放大器的输出端将输出信号(电压或电流) 通过一定的电路送回到输入端的现象叫负反馈。
若送回到输入端的信号与输入端原有信号反相使放大倍数下降的叫反馈。
(X)49、检查舌片在动作过程中与磁极间的间隙，上下间隔应尽量相同，最小间隔不得小于lmm。
(√)50、变电站装设避雷器是为了防止直击雷。
(X)判断题(2)51、辅助继电器可分为中间继电器、时间继电器和信号继电器。
(√)52、励磁涌流的衰减时间为1．5-2s。
(X)53、励磁流涌可达变压器额定电流的6-8倍。
(√)54、继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在无保护的状态下运行。
(√)55、线路变压器组接线可只装电流速断和过流保护。
(√)56、在最大运行方式下，电流保护的保护区大于最小运行方式下的保护区。
(√)57、感应式功率方向继电器的最大灵敏角甲。
φs=－α，α为继电器的内角。
(√)58、外力F将单位正电荷从负极搬到正极所做的功，称为这个电源的电动势。
(√)59、当选择不同的电位参考点时，各点的电位值是不同的值，两点间的电位差是不变的。
(√)60、室内照明灯开关断开时，开关两端电位差为0V。
(X)61、正弦交流电最大的瞬时值，称为最大值或振幅值。
(X)62、正弦振荡器产生持续振荡的两个条件，是振幅平衡条件和相位平衡条件。
(√)63、运算放大器有两种输入端，即同相输入端和反相输入端。
(√)64、单相全波和桥式整流电路，若RL中的电流相等，组成它们的逆向电压单相全波整流比桥式整流大一倍。
(√)65、三相桥式整流中，RL承受的是整流变压器二次绕组的线电压。
(√)66、在欧姆定律中，导体的电阻与两端的电压成正比，与通过其中的电流强度成反比。
(√)67、距离保护中阻抗继电器的精确工作电压，等于精确工作电流和电抗变压器整定阻抗的乘积，即Ugj=IgjZs所以精确工作电压与Igj、Zs均成正比。
(x)68、双母线电流比相式母线差动保护，在母线连接元件进行切换时，应合上非选择性刀闸。
(√)69、电力网中出现短路故障时，过渡电阻的存在，对距离保护装置有一定的影响，而且当整定值越小时，它的影响越大，故障点离保护安装处越远时，影响也越大。
(x)70、输电线路UC两相金属性短路时，短路电流Ibc滞后于BC相间电压一线路阻抗角。
(√)71、方向阻抗继电器中电抗变压器的两组二次绕组在同一电流下产生的转移阻抗值不等，将使其变为带偏移特性的阻抗继电器。
(√)72、助增电流的存在，使距离保护的测量阻抗减小，保护范围增大。
(x)73、汲出电流的存在，使距离保护的测量阻抗增大，保护范围缩短。
(x)74、当Y，d接线的变压器三角形侧发生两相短路时，变压器另一侧三相电流是不相等的，其中两相的只为第三相的一半。
(√)75、在大接地电流系统中，线路的相间电流速断保护比零序速断保护的范围大得多，这是因为线路的正序阻抗值比零序阻抗值小得多。
(x)76、如果不考虑电流和线路电阻，在大电流接地系统中发生接地短路时，零序电流超前零序电压90°。
(√)77、零序电流保护，能反映各种不对称短路，但不反映三相对称短路。
(x)78、相间0'接线的阻抗继电器，在线路同一地点发生各种相间短路及两相接地短路时，继电器所测得的阻抗相同。
(√)79、在系统振荡过程中，系统电压最高点叫振荡中心，它位于系统综合阻抗的1／2处。
(x)80、电力系统频率变化对阻抗元件动作行为的影响，主要是因为阻抗元件采用电感、电容元件作记忆回路。
(√)81、Y，yn接线变压器的零序阻抗比YN，d接线的大得多。
(√)82、数字式仪表自校功能的作用，在于测量前检查仪表本身各部分的工作是否正常。
(√)83、空载长线路充电时，末端电压会升高。
这是由于对地电容电流在线路自感电抗上产生了压降。
(√)84、电力系统有功出力不足时，不只影响系统的频率，对系统电压的影响更大。
(x)85、高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者，只需填用第二种工作票。
(x)86、输电线路的阻抗角与导线的材料有关，同型号的导线，截面越大，阻抗越大，阻抗角越大。
(x)87、全阻抗继电器的动作特性反映在阻抗平面上的阻抗圆的半径，它代表的全阻抗继电器的整定阻抗。
(√)88、在调试高频保护时，本侧收到对侧的高频信号越大越好。
(x)89、方向阻抗继电器切换成方向继电器后，其最大灵敏角不变。
(√)90、接人负载的四端网络的输入阻抗，等于输入端电压与电流之比，它与网络系数及负载有关。
(√)91、综合重合闸中接地判别元件，一般由零序过电流或零序过电压继电器构成，它的作用是区别出非对称接地短路故障。
(√)92、小接地系统发生单相接地时，故障相电压为0，非故障相电压上升为线电压。
(√)93、对电流互感器的一、二次侧引出端一般采用减极性标注。
(√)94、变压器在运行中补充油，应事先将重瓦斯保护改接信号位置，以防止误动跳闸。
(√)95、三相五柱式电压互感器有两个二次绕组，一个接成星形，一个接成开口三角形。
(√)96、输电线路零序电流速断保护范围应不超过线路的末端，故其动作电流应小于保护线路末端故障时的最大零序电流。
(X)97、根据最大运行方式计算的短路电流来检验继电保护的灵敏度。
(X)98、减小零点漂移的措施：(1)利用非线性元件进行温度补偿；(2)采用调制方式；(3)采用差动式放大电路。
