工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法悬臂梁是工程力学中常见的结构形式,它广泛应用于桥梁、楼房等建筑物中。
在设计和施工过程中,了解悬臂梁的受力情况和弯曲变形问题至关重要。
本文将对悬臂梁的受力和弯曲变形进行分析,并介绍相应的计算方法。
首先,我们来讨论悬臂梁的受力情况。
悬臂梁在受力时主要承受弯矩和剪力。
弯矩是悬臂梁上各点受力引起的弯曲效应,它使悬臂梁产生弯曲变形。
剪力则是悬臂梁上各点受力引起的剪切效应,它使悬臂梁产生剪切变形。
在实际工程中,我们需要计算和分析悬臂梁上各点的弯矩和剪力分布,以确保悬臂梁的安全性和稳定性。
悬臂梁的弯矩和剪力分布可以通过力学原理和结构力学知识进行计算。
在计算弯矩时,我们可以利用悬臂梁的受力平衡条件和弹性力学理论,根据悬臂梁上各点的受力情况和几何特征,推导出弯矩的计算公式。
而剪力的计算则需要考虑悬臂梁上各点的剪力平衡条件和结构特性,通过应力分析和静力平衡原理,得出剪力的计算公式。
除了计算弯矩和剪力分布,我们还需要了解悬臂梁的弯曲变形问题。
悬臂梁在受力时会发生弯曲变形,这对于悬臂梁的设计和施工具有重要影响。
弯曲变形可以通过弹性力学理论进行分析和计算。
我们可以利用悬臂梁的几何特征、材料性质和受力情况,推导出弯曲变形的计算公式。
通过计算弯曲变形,我们可以评估悬臂梁的变形程度,以及对结构的影响。
在实际工程中,为了更准确地计算悬臂梁的受力和弯曲变形,我们通常会借助计算机软件进行数值模拟和分析。
数值模拟可以更精确地模拟悬臂梁的受力和变形情况,提供更准确的计算结果。
同时,数值模拟还可以帮助工程师优化悬臂梁的设计方案,提高结构的安全性和稳定性。
总结起来,工程力学中的悬臂梁受力和弯曲变形问题是一个重要的研究领域。
通过分析悬臂梁的受力情况和弯曲变形问题,我们可以了解悬臂梁的力学特性,为悬臂梁的设计和施工提供依据。
同时,借助计算机软件进行数值模拟和分析,可以更准确地计算悬臂梁的受力和变形情况,提高工程的安全性和稳定性。

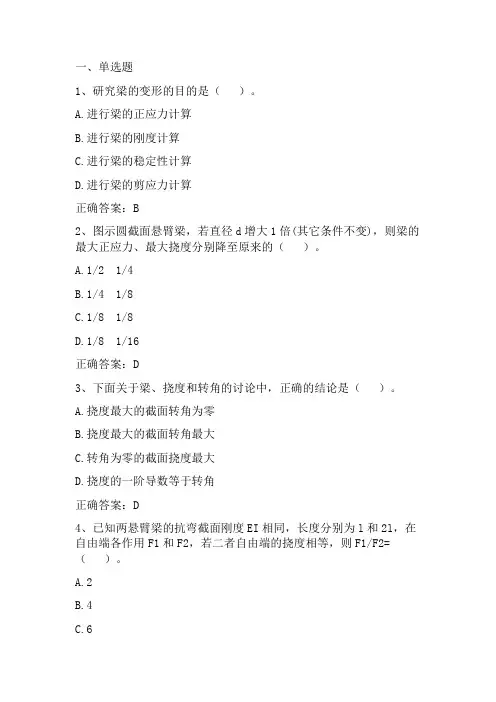

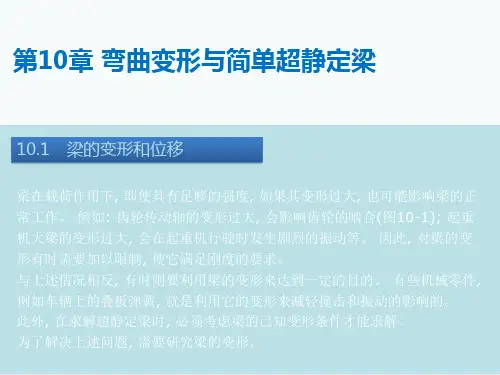

一、单选题1、研究梁的变形的目的是()。
A.进行梁的正应力计算B.进行梁的刚度计算C.进行梁的稳定性计算D.进行梁的剪应力计算正确答案:B2、图示圆截面悬臂梁,若直径d增大1倍(其它条件不变),则梁的最大正应力、最大挠度分别降至原来的()。
A.1/2 1/4B.1/4 1/8C.1/8 1/8D.1/8 1/16正确答案:D3、下面关于梁、挠度和转角的讨论中,正确的结论是()。
A.挠度最大的截面转角为零B.挠度最大的截面转角最大C.转角为零的截面挠度最大D.挠度的一阶导数等于转角正确答案:D4、已知两悬臂梁的抗弯截面刚度EI相同,长度分别为l和2l,在自由端各作用F1和F2,若二者自由端的挠度相等,则F1/F2=()。
A.2B.4C.6D.8正确答案:D5、梁上弯矩为零处()。
A.梁的转角一定为零B.梁的挠度一定为零C.挠度一定为零,转角不一定为零D.梁的挠曲线的曲率一定为零正确答案:D6、已知等直梁在某段上的挠曲轴方程w(x)=–Cx4,C为常量,则在该段梁上()。
A.分布载荷是x的一次函数B.分布载荷是x的二次函数C.无分布载荷作用D.有均匀分布载荷作用正确答案:D7、在等直梁弯曲变形中,挠曲线曲率最大值发生在()。
A.剪力最大处B.转角最大处C.弯矩最大处D.挠度最大处正确答案:C8、材料相同的(a)悬臂梁和(b)悬臂梁,长度也相同,在自由端各作用2P和P,截面形状分别是b(宽)×2b(高)、b×b。
关于它们的最大挠度正确的是()。
A.(a)梁最大挠度是(b)梁的1/4倍B.(a)梁最大挠度是(b)梁的1/2倍C.(a)梁最大挠度与(b)梁的相等D.(a)梁最大挠度是(b)梁的2倍正确答案:A9、已知简支梁的EI为常数,在梁的左端和右端分别作用一力偶m1和m2今欲使梁的挠曲线在x=l/3处出现一拐点,则比值m1/m2为()。
A.2B.3C.1/2D.1/3正确答案:C10、两根梁尺寸,受力和支承情况完全相同,但材料不同,弹性模量分别为E1和E2,且E1=7E2,则两根梁的挠度之比y1/y2为()。

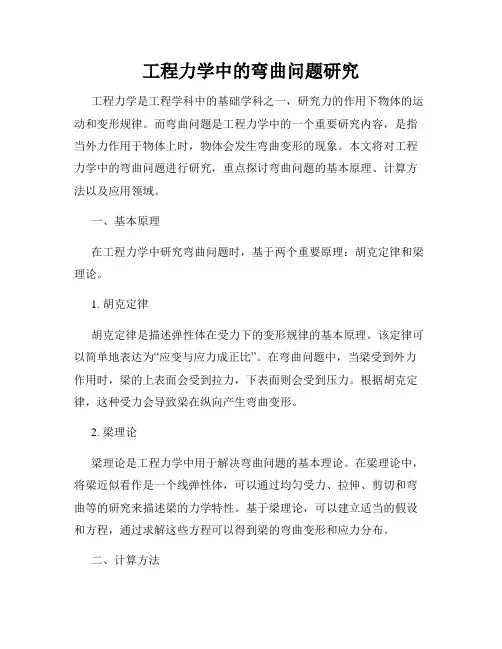

工程力学中的弯曲问题研究工程力学是工程学科中的基础学科之一,研究力的作用下物体的运动和变形规律。
而弯曲问题是工程力学中的一个重要研究内容,是指当外力作用于物体上时,物体会发生弯曲变形的现象。
本文将对工程力学中的弯曲问题进行研究,重点探讨弯曲问题的基本原理、计算方法以及应用领域。
一、基本原理在工程力学中研究弯曲问题时,基于两个重要原理:胡克定律和梁理论。
1. 胡克定律胡克定律是描述弹性体在受力下的变形规律的基本原理。
该定律可以简单地表达为“应变与应力成正比”。
在弯曲问题中,当梁受到外力作用时,梁的上表面会受到拉力,下表面则会受到压力。
根据胡克定律,这种受力会导致梁在纵向产生弯曲变形。
2. 梁理论梁理论是工程力学中用于解决弯曲问题的基本理论。
在梁理论中,将梁近似看作是一个线弹性体,可以通过均匀受力、拉伸、剪切和弯曲等的研究来描述梁的力学特性。
基于梁理论,可以建立适当的假设和方程,通过求解这些方程可以得到梁的弯曲变形和应力分布。
二、计算方法解决弯曲问题的计算方法主要包括弯矩-剪力法和位移法。
1. 弯矩-剪力法弯矩-剪力法是一种较为常用的计算方法,通过计算梁在不同截面上的弯矩和剪力,进而得到梁的变形和应力分布。
在该方法中,首先需要确定梁的受力情况,然后根据受力情况绘制合适的剪力图和弯矩图。
最后,通过求解弯矩图或剪力图的积分方程,可以得到梁的形变和应力分布情况。
2. 位移法位移法是一种更为精确的计算方法,在处理复杂的弯曲问题时具有较大的优势。
该方法通过假设梁的位移函数形式,然后通过变分法或极值原理来推导出梁的位移方程。
最后,通过求解位移方程,可以得到梁的精确变形情况。
三、应用领域工程力学中的弯曲问题研究在各个领域都得到了广泛的应用。
以下列举了几个典型的应用领域。
1. 结构工程在结构工程中,弯曲问题是一个非常重要的研究内容,尤其是对于梁、桁架等结构。
通过研究梁的弯曲变形和应力分布,可以确保结构在受力时的稳定性和安全性。
工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法总结悬臂梁是工程力学中常见的结构,其受力和弯曲变形问题一直是研究的焦点。
本文将对悬臂梁受力和弯曲变形问题的分析与计算方法进行总结。
一、悬臂梁的受力分析在工程实践中,悬臂梁常常承受着外部力的作用,因此对其受力进行准确的分析至关重要。
悬臂梁的受力分析主要包括弯矩和剪力的计算。
1. 弯矩的计算悬臂梁在受力时会产生弯矩,弯矩的计算可以通过弯矩方程进行。
弯矩方程是基于力的平衡原理和材料的本构关系推导出来的,通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析,可以得到弯矩的表达式。
2. 剪力的计算悬臂梁在受力时还会产生剪力,剪力的计算同样可以通过力的平衡原理和材料的本构关系进行推导。
剪力方程可以通过对悬臂梁上各点的力平衡和材料的剪切应力-剪切应变关系进行分析得到。
二、悬臂梁的弯曲变形分析除了受力分析外,悬臂梁的弯曲变形也是需要考虑的重要问题。
弯曲变形是指悬臂梁在受力作用下产生的弯曲形变,主要表现为悬臂梁的中性面发生偏移和悬臂梁上各点的位移。
1. 弯曲形变的计算弯曲形变的计算可以通过弯曲方程进行。
弯曲方程是基于力的平衡原理和材料的本构关系推导出来的,通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析,可以得到弯曲形变的表达式。
2. 中性面的偏移和位移的计算中性面的偏移和位移是悬臂梁弯曲变形的重要表现形式。
中性面的偏移可以通过弯曲方程和几何关系进行计算,位移可以通过位移方程进行计算。
通过这些计算,可以得到悬臂梁上各点的位移和中性面的偏移情况。
三、悬臂梁的计算方法总结为了更准确地分析和计算悬臂梁的受力和弯曲变形问题,工程力学中提出了一系列计算方法。
常见的计算方法包括静力学方法、力学性能方法和有限元方法等。
1. 静力学方法静力学方法是最常用的计算方法之一,它基于力的平衡原理和材料的本构关系进行分析和计算。
通过对悬臂梁上各点的力平衡和材料的应力-应变关系进行分析,可以得到悬臂梁的受力和弯曲变形情况。
第8章 弯曲变形本章要点【概念】平面弯曲,剪力、弯矩符号规定,纯弯曲,中性轴,曲率,挠度,转角。
剪力、弯矩与荷载集度的关系;弯曲正应力的适用条件;提高梁的弯曲强度的措施;运用叠加法求弯曲变形的前提条件;截面上正应力分布规律、切应力分布规律。
【公式】 1. 弯曲正应力 变形几何关系:yερ=物理关系:Ey σρ=静力关系:0N AF dA σ==⎰,0y AM z dA σ==⎰,2zz AAEI EM y dA y dA σρρ===⎰⎰中性层曲率:1MEIρ=弯曲正应力应力:,My Iσ=,max max z M W σ=弯曲变形的正应力强度条件:[]maxmax zM W σσ=≤ 2. 弯曲切应力矩形截面梁弯曲切应力:bI S F y z z S ⋅⋅=*)(τ,A F bh F S S 2323max ==τ工字形梁弯曲切应力:dI S F y z z S ⋅⋅=*)(τ,A F dh F S S ==max τ圆形截面梁弯曲切应力:bI S F y z z S ⋅⋅=*)(τ,A F S 34max =τ弯曲切应力强度条件:[]ττ≤max3. 梁的弯曲变形梁的挠曲线近似微分方程:()''EIw M x =-梁的转角方程:1()dwM x dx C dx EIθ==-+⎰ 梁的挠度方程:12()Z M x w dx dx C x C EI ⎛⎫=-++ ⎪⎝⎭⎰⎰ 练习题一. 单选题1、 建立平面弯曲正应力公式zI My /=σ,需要考虑的关系有()。
查看答案A 、平衡关系,物理关系,变形几何关系B 、变形几何关系,物理关系,静力关系;C 、变形几何关系,平衡关系,静力关系D 、平衡关系, 物理关系,静力关系;2、 利用积分法求梁的变形,不需要用到下面那类条件()来确定积分常数。
查看答案A 、平衡条件B 、边界条件C 、连续性条件D 、光滑性条件3、 在图1悬臂梁的AC 段上,各个截面上的()。
