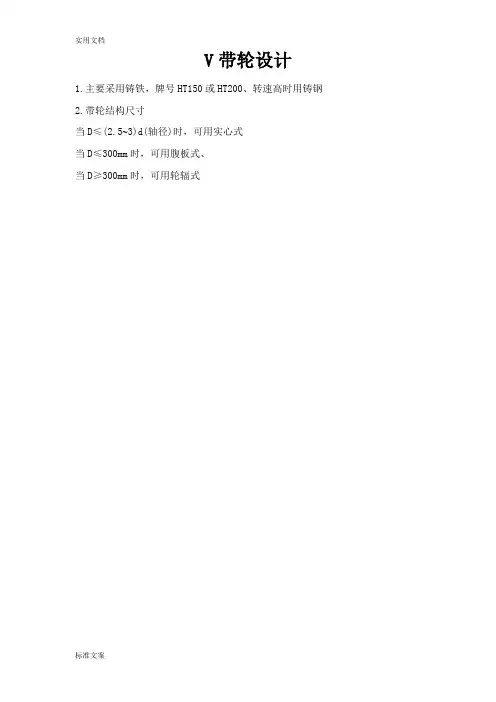

V带轮设计
1.主要采用铸铁，牌号HT150或HT200、转速高时用铸钢

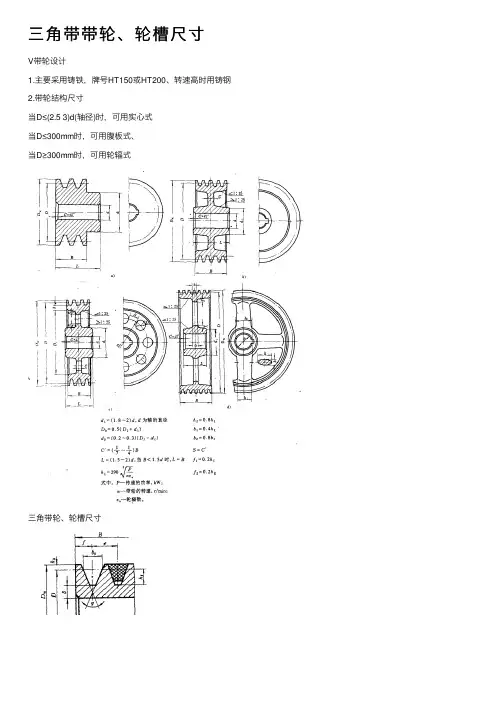

2.带轮结构尺寸
当D≤(2.5 3)d(轴径)时，可用实心式
当D≤300mm时，可用腹板式、
当D≥300mm时，可用轮辐式
三角带轮、轮槽尺寸
槽型截面
型别
O A B C D E F
bp 8.5 11 14 19 27 32 42 Hmin 10 12.5 16 21 28.5 34 43 ha 2.5 3.5 5 6 8.5 10 12.5
e 12 16 20 26 37.5 44.5 58
f 8 10 12.5 17 24 29 38 〥 5.5 6 7.5 10 12 15 18 r 0.2——0.5
B B=（Z-1）e+2f Z——轮槽数
de de=d+2ha
φ034
度
d 63--80 90--112 125--180
b0 10.0 13.1 17.1
36
度
d 200—280 315—475 500—600
b0 22.9 32.5 38.5
38
度
d≥90≥125 ≥200 ≥300 ≥500 ≥630 ≥800 b0 10.2 13.4 17.4 23.1 32.9 38.9 50.6
注：
1.尺寸b0的偏差按h1
2.
2.槽角φ0的偏差对O，A，B型为正负1度，C，D，E，F型为正负30分。
3.轮槽工作表面光洁度▽5（d＞300毫米）或▽6（d≤300毫米）。
4.对于活络三角胶带为使螺钉头不与槽底相碰，H应适当加大。
活络三角带小皮带轮最小直径dmin (毫米)
)
活络三角带单根胶带所能传递的功率P0 (千瓦
三角带轮的计算直径
三角带轮材料
1.铸铁ZT200，钢，铝合金以及工程塑料,
2.应用灰口铸铁最广，一般为HT15——33，在重要场合或带轮速度较高时，可用HT20——40。
三角胶带型号及截面尺寸（按GB1171——74）
型号
截面尺寸截面积尺寸单位长度质量b h ′A,mm ha hp q ,kg/m
O A B C D E F 10
13
17
22
32
38
50
6
8
10.5
13.5
19
23.5
30
40°
47
81
138
230
476
692
1170
2.1
2.8
4.1
4.8
6.9
8.3
11.0
8.5
11
14
18.5
27
32
42
0.0612
0.102
0.174
0.303
0.634
0.918
1.55
皮带型号顶宽高度角度标测长度外周长Z10640ºLi (内周长)Li+38mm A13840ºLi Li+50mm B171140ºLi Li+69mm C221440ºLi Li+88mm D322040ºLi Li+119mm 详细尺寸
SPZ10840ºLp (节圆长)Lp+13mm SPA131040ºLp Lp+18mm SPB171340ºLp Lp+20mm SPC221840ºLp Lp+30mm 详细尺寸
3V9.7840ºLa (外周长)
5V161440ºLa
8V252340ºLa
详细尺寸
标准三角带A,B,C,D,Z
* 防油,抗静电* 工作温度: -18℃至+70℃* 最大线性速度: 30米/ 秒
* 顶宽: 13mm * 最小轮径: 75mm
* 高度: 8mm * Li(内长)= La(外长)-50mm
* 角度: 40°* Li(内长)= Lp(节园长)-36mm 型号Li mm 型号Li mm 型号Li mm 型号Li mm A15 381 A42 1067 A72 1829 A96 2438 A18 457 A43 1092 A74 1880 A98 2489 A20 508 A43 1/2 1105 A75 1905 A99 2515 A22 559 A44 1118 A76 1930 A101 2565 A23 584 A45 1143 A77 1956 A102 2591 A23 1/2 597 A45 1/2 1156 A78 1727 A103 2616 A24 610 A46 1168 A79 1753 A104 2642 A25 635 A46 1/2 1181 A80 1778 A105 2667 A26 660 A47 1194 A81 1803 A107 2718 A27 686 A48 1219 A83 1854 A108 2743 A28 711 A49 1245 A85 1905 A110 2794 A29 737 A50 1270 A86 1930 A112 2845 A29 1/2 749 A51 1295 A87 1956 A113 2870 A30 762 A52 1321 A88 1981 A114 2896 A31 787 A53 1346 A89 2007 A115 2921 A32 813 A55 1397 A91 2057 A118 2997 A32 1/2 826 A56 1422 A92 2083 A120 3048 A33 838 A57 1448 A83 2108 A124 3150 A34 864 A58 1473 A83 1/2 2121 A125 3175 A34 1/2 876 A59 1499 A84 2134 A126 3200 A35 889 A60 1524 A84 1/2 2146 A128 3251 A35 1/2 902 A61 1549 A85 2159 A130 3302 A36 914 A62 1575 A86 2184 A132 3353 A37 940 A63 1600 A87 2210 A140 3556 A38 965 A65 1651 A89 2261 A148 3759 A38 1/2 978 A66 1676 A90 2286 A154 3912 A39 991 A67 1702 A91 2311 A162 4115 A40 1016 A68 1727 A92 2337 A167 4242 A41 1041 A70 1778 A94 2388 A192 4877 A41 1/2 1054 A71 1803 A95 2413 A197 5004
