平板直线电机的相关知识

第一章直线电机的概述1.1直线电机的基本结构与工作原理1.1.1直线电机的基本结构图1-1所示的a和b分别表示了一台旋转电机和一台直线电机。

图1-1 旋转电机和直线电机示意图 a)旋转电机 b）直线电机直线电机可以认为是旋转电机在结构方面的一种演变，它可看作是将一台旋转电机沿径向剖开，然后将电机的圆周展成直线，如图1-2所示。

这样就得到了由旋转电机演变而来的最原始的直线电机。

由定子演变而来的一侧称为初级，由转子演变而来的一侧成为次级。

图1-2 由旋转电机演变为直线电机的过程 a）沿径向剖开 b)把圆周展成直线图1-2中演变而来的直线电机，其初级和次级长度是相等的，由于在运行时初级和次级之间要做相对运动，如果在运动开始时，初级与次级正巧对齐，那么在运动中，初级与次级之间互相耦合的部分越来越少，而不能正常运动。

为了保证在所需的行程范围内，初级和次级之间的耦合能保持不变，因此世界应用时，是将初级与次级制造成不同的长度。

由于段初级在制造成本上，运行的费用上均比短次级低得多，因此一般采用短初级长次级。

如图1-3所示。

图1-3 单边型直线电机 a）短初级 b）短次级在图1-3中所示的直线电机中仅在一边安放初级，对于这样的结构型式称为单边型直线电机。

特点是在初级与次级之间存在着很大的法向吸力，一般这个法向吸力在钢次级时约为推力的10倍左右，大多数场合这种吸力是不希望存在的。

图1-4 双边型直线电机 a)短初级 b)短次级在图1-4中所示的直线电机在次级的两边都装上了初级。

这样这个法向吸力就可以相互抵消，这种结构型式称为双边型。

上述介绍的直线电机称为扁平型直线电机，是目前应用最为广泛的，除此之外直线电机还可以做成圆筒型（也称管型）结构，它也可以看作是由旋转电机演变过来的，演变过程如图1-5所示。

图1-5 旋转电机演变成圆筒型直线电机的过程 a）旋转电机 b)扁平型单边直线电机 c)圆筒型（管型）直线电机图1-5a表示一台旋转电机以及由定子绕组所构成的磁场极性分布情况；图1-5b表示转变为扁平型直线电机后，初级绕组所构成的磁场极性分布情况，然后将扁平型直线电机沿着和直线运动相垂直的方向卷接成筒形。

直线电机工作原理直线电机是一种将电能转化为机械运动的设备，其工作原理基于电磁感应和洛伦兹力的作用。

本文将详细介绍直线电机的工作原理及其相关知识。

一、直线电机的基本结构直线电机由定子和滑块组成。

定子包含固定在机械结构上的线圈，而滑块则是通过磁场与定子相互作用而产生运动的部分。

直线电机的结构可以分为两种类型：传统型和磁浮型。

传统型直线电机的定子线圈通常布置在一个铁心上，而滑块则是通过导轨与定子相连。

滑块上有一组永磁体，当定子线圈通电时，产生的磁场与永磁体相互作用，从而产生推动力。

磁浮型直线电机的定子线圈通常布置在导轨上，而滑块则是通过磁悬浮技术悬浮在导轨上。

滑块上同样有一组永磁体，当定子线圈通电时，产生的磁场与永磁体相互作用，从而产生推动力。

二、直线电机的工作原理直线电机的工作原理基于洛伦兹力和电磁感应定律。

当直线电机的定子线圈通电时，会产生一个磁场。

根据洛伦兹力的作用，当滑块上的永磁体与定子线圈的磁场相互作用时，会产生一个力，使滑块开始运动。

具体来说，当定子线圈通电时，会产生一个磁场，该磁场与滑块上的永磁体相互作用，根据洛伦兹力的方向，会产生一个推动力，使滑块运动。

当定子线圈的电流方向改变时，推动力的方向也会改变，从而实现滑块的正反向运动。

直线电机的速度和加速度可以通过改变定子线圈的电流大小和方向来控制。

通过改变电流的大小可以调节推动力的大小，从而控制滑块的速度。

而通过改变电流的方向可以改变推动力的方向，从而实现滑块的正反向运动。

这使得直线电机在自动化系统中具有广泛的应用前景。

三、直线电机的应用领域直线电机在工业和科技领域有着广泛的应用。

以下是一些典型的应用领域：1. 机床：直线电机可以用于数控机床中，实现高精度和高速的运动控制，提高生产效率。

2. 电梯：直线电机可以用于电梯系统中，提供平稳、高效的垂直运输。

3. 磁悬浮列车：直线电机可以用于磁悬浮列车中，提供强大的推动力和高速运动。

4. 电动汽车：直线电机可以用于电动汽车中，提供高效、环保的动力系统。

介绍直线电机参数和选型1.最大电压( max. voltage ph-ph) ———最大供电线电压，主要与电机绝缘能力有关；《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》2.最大推力(Peak Force) ———电机的峰值推力，短时，秒级，取决于电机电磁结构的安全极限能力；《版权声明：本文由整理提供，部分内容来源于网络，如有侵犯到你的权利请与我们联系更正。

》3.最大电流(Peak Current) ———最大工作电流，与最大推力想对应，低于电机的退磁电流；4.最大连续消耗功率(Max. Continuous Power Loss) ———确定温升条件和散热条件下，电机可连续运行的上限发热损耗，反映电机的热设计水准；5.最大速度(Maximum speed) ———在确定供电线电压下的最高运行速度，取决于电机的反电势线数，反映电机电磁设计的结果；6.马达力常数(Motor Force Constant) ———电机的推力电流比，单位N/A或KN/A，反映电机电磁设计的结果，在某种意义上也可以反映电磁设计水平；7.反向电动势(Back EMF) ———电机反电势（系数），单位Vs/m，反映电机电磁设计的结果，影响电机在确定供电电压下的最高运行速度；8.马达常数(Motor Constant) ———电机推力与功耗的平方根的比值，单位N/√W，是电机电磁设计和热设计水平的综合体现；9.磁极节距NN(Magnet Pitch) ————电机次级永磁体的磁极间隔距离，基本不反映电机设计水平，驱动器需据此由反馈系统分辨率解算矢量控制所需的电机电角度；10.绕组电阻/每相(Resistance per phase)———电机的相电阻，下给出的往往是线电阻，即Ph－Ph，与电机发热关系较大，在意义下可以反映电磁设计水平；11.绕组电感/每相(Induction per phase) ———电机的相电感，下给出的往往是线电感，即Ph－Ph，与电机反电势有关系，在意义下可以反映电磁设计水平；12.电气时间常数(Electrical time constant) ———电机电感与电阻的比值，L/R；13.热阻抗(Thermal Resistance) ———与电机的散热能力有关，反映电机的散热设计水平；14.马达引力(Motor Attraction Force) ———平板式有铁心结构直线电机，尤其是永磁式电机，次极永磁体对初级铁心的法向吸引力，高于电机额定推力一个数量级，直接决定采用直线电机的直线运动轴的支撑导轨的承载能力和选型。

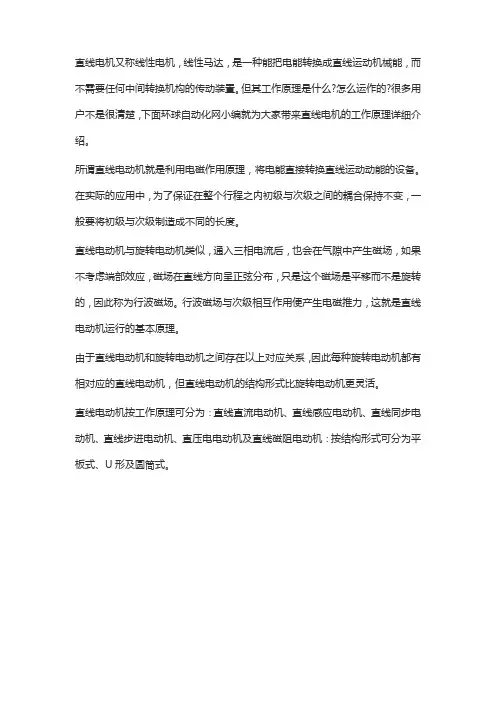

直线电机又称线性电机，线性马达，是一种能把电能转换成直线运动机械能，而不需要任何中间转换机构的传动装置。

但其工作原理是什么?怎么运作的?很多用户不是很清楚，下面环球自动化网小编就为大家带来直线电机的工作原理详细介绍。

所谓直线电动机就是利用电磁作用原理，将电能直接转换直线运动动能的设备。

在实际的应用中，为了保证在整个行程之内初级与次级之间的耦合保持不变，一般要将初级与次级制造成不同的长度。

直线电动机与旋转电动机类似，通入三相电流后，也会在气隙中产生磁场，如果不考虑端部效应，磁场在直线方向呈正弦分布，只是这个磁场是平移而不是旋转的，因此称为行波磁场。

行波磁场与次级相互作用便产生电磁推力，这就是直线电动机运行的基本原理。

由于直线电动机和旋转电动机之间存在以上对应关系，因此每种旋转电动机都有相对应的直线电动机，但直线电动机的结构形式比旋转电动机更灵活。

直线电动机按工作原理可分为：直线直流电动机、直线感应电动机、直线同步电动机、直线步进电动机、直压电电动机及直线磁阻电动机：按结构形式可分为平板式、U形及圆筒式。

直线电机可以认为是旋转电机在结构方面的一种演变，它可看作是将一台旋转电机沿径向剖开，然后将电机的圆周展成直线，如图1-3所示。

这样就得到了由旋转电机演变而来的最原始的直线电机。

由定子演变而来的一侧称为初级或原边，由转子演变而来的一侧称为次级或副边。

图1-3中演变而来的直线电机，其初级和次级长度是相等的，由于在运行时初级与次级之间要作相对运动，如果在运动开始时，初级与次级正巧对齐，那么在运动中，初级与次级之间互相耦合的部分越来越少，而不能正常运动。

为了保证在所需的行程范围内，初级与次级之间的耦合能保持不变，因此实际应用时，是将初级与次级制造成不同的长度。

在直线电机制造时，既可以是初级短、次级长，也可以是初级长、次级短，前者称作短初级长次级，后者称为长初级短次级。

但是由于短初级在制造成本上，运行的费用上均比短次级低得多，因此，目前除特殊场合外，一般均采用短初级，见图1-4所示。

直线电机的原理_直线电机种类导语：说起直线电机，英文是linearservomotor。

说起来，在我们现在常见的马达，都是旋转电机。

电机的发展史，从电机的发展历史，来说电机的各类功能应用和优势。

说起直线电机，英文是linearservomotor。

说起来，在我们现在常见的马达，都是旋转电机。

电机的发展史，从电机的发展历史，来说电机的各类功能应用和优势。

1、直线电机的原理：行业内，把直线电机也叫做“直驱”，所以你如果看到直驱，那就是在描述直线电机和DD马达两种产品。

记住啊，行业内的直驱是包含DD马达的。

直线电机的原理并不复杂．你可以理解为把一台旋转运动的感应电动机沿着半径的方向剖开，并且展平，这就是一台直线电机。

如果同旋转的电机进行对应去理解，在直线电机中，相当于旋转电机定子的，叫初级；相当于旋转电机转子的，叫次级，初级中通过交流电，次级就在电磁力的作用下沿着初级做直线运动。

从电磁感应的角度来分析：上图的两种平板的直线电机，（a）一种为扁平式直线电机，（b）为双扁平式的直线电机。

我们以（b）中的情况来说明电磁力的变化，初级是上下两侧，永磁体提供完整的电磁回路。

在次级线圈中的导线恰好能够切割电磁感性线，产生安培力，根据左手定则，我们能够看到次级会向左，或者向右运动。

2、直线电机的种类：1、扁平式电机2、DD马达（直驱电机）这种直驱形式的DD 马达，可以提供较大的力矩。

3、音圈电机音圈电机在原理上面，同直线电机相同，可以简单的理解为是线圈匝数较少的直线电机。

4、直线电机的主要玩家目前中国市场更主要的直线电机玩家，并不多，主要集中在华南。

国内直驱伺服领域，驱动方面做的最好的是高创，在直线电机市场雅科贝思的市场规模最大。

目前直驱市场，主要的玩家是自身设备比较长使用企业。

例如大族激光等等。

5、直线电机主要应用的场景主要使用领域包括：激光设备，3C非标设备例如检测，贴合等等。

还包括对洁净度要求比较高的医药领域。

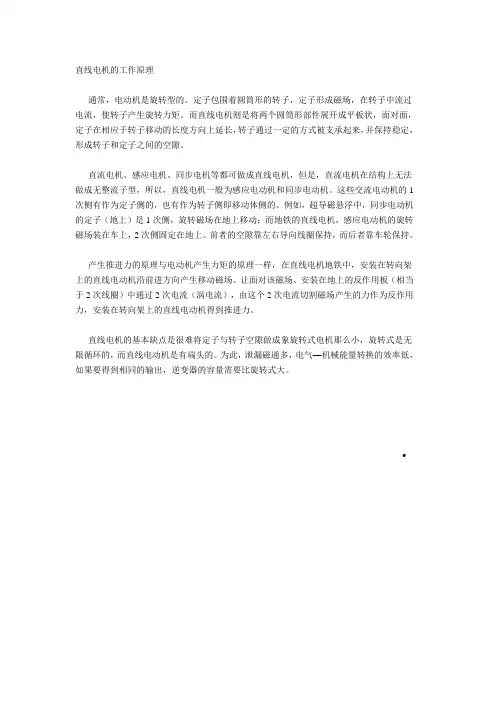

直线电机的工作原理
通常，电动机是旋转型的。

定子包围着圆筒形的转子，定子形成磁场，在转子中流过电流，使转子产生旋转力矩。

而直线电机则是将两个圆筒形部件展开成平板状，面对面，定子在相应于转子移动的长度方向上延长，转子通过一定的方式被支承起来，并保持稳定，形成转子和定子之间的空隙。

直流电机、感应电机、同步电机等都可做成直线电机，但是，直流电机在结构上无法做成无整流子型，所以，直线电机一般为感应电动机和同步电动机。

这些交流电动机的1次侧有作为定子侧的，也有作为转子侧即移动体侧的。

例如，超导磁悬浮中，同步电动机的定子（地上）是1次侧，旋转磁场在地上移动；而地铁的直线电机，感应电动机的旋转磁场装在车上，2次侧固定在地上。

前者的空隙靠左右导向线圈保持，而后者靠车轮保持。

产生推进力的原理与电动机产生力矩的原理一样，在直线电机地铁中，安装在转向架上的直线电动机沿前进方向产生移动磁场。

让面对该磁场、安装在地上的反作用板（相当于2次线圈）中通过2次电流（涡电流），由这个2次电流切割磁场产生的力作为反作用力，安装在转向架上的直线电动机得到推进力。

直线电机的基本缺点是很难将定子与转子空隙做成象旋转式电机那么小，旋转式是无限循环的，而直线电动机是有端头的。

为此，泄漏磁通多，电气—机械能量转换的效率低，如果要得到相同的输出，逆变器的容量需要比旋转式大。

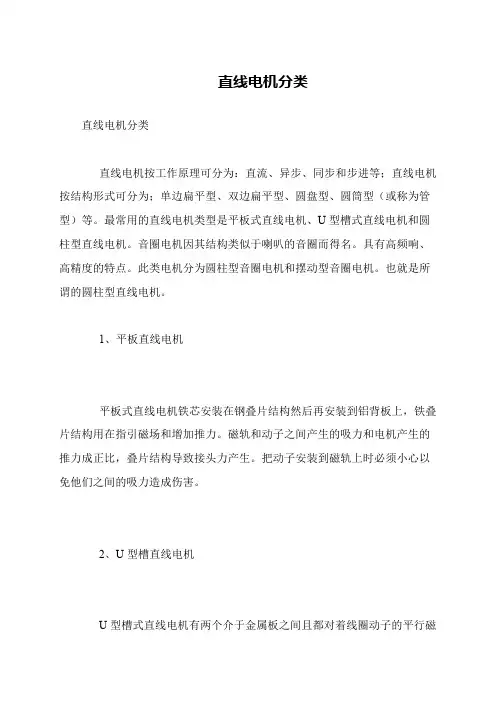

直线电机分类
直线电机分类
直线电机按工作原理可分为：直流、异步、同步和步进等；直线电机按结构形式可分为；单边扁平型、双边扁平型、圆盘型、圆筒型（或称为管型）等。

最常用的直线电机类型是平板式直线电机、U型槽式直线电机和圆柱型直线电机。

音圈电机因其结构类似于喇叭的音圈而得名。

具有高频响、高精度的特点。

此类电机分为圆柱型音圈电机和摆动型音圈电机。

也就是所谓的圆柱型直线电机。

1、平板直线电机
平板式直线电机铁芯安装在钢叠片结构然后再安装到铝背板上，铁叠片结构用在指引磁场和增加推力。

磁轨和动子之间产生的吸力和电机产生的推力成正比，叠片结构导致接头力产生。

把动子安装到磁轨上时必须小心以免他们之间的吸力造成伤害。

2、U型槽直线电机
U型槽式直线电机有两个介于金属板之间且都对着线圈动子的平行磁。

平板式直线电机的结构
《平板式直线电机的结构》
平板式直线电机是一种新型的高性能电机，它由电磁铁、定子、转子、轴承、支架等组成。

电磁铁是由磁铁和线圈组成，磁铁采用高硬度铁芯和铝制外壳，定子采用高精度磁铁，转子采用高精度线圈，轴承采用滚珠轴承，支架采用高强度塑料或金属材质。

平板式直线电机具有较高的转矩、低噪声、高效率、低振动、高精度、耐高温等特点，广泛应用于机器人、航空航天、汽车、医疗机器人、工业机器人等领域。

平板式直线电机的结构简单，性能优良，广泛应用于各种领域，是一种高性能电机。

平板直线电机摩擦力平板直线电机是一种应用广泛的电动驱动装置，其特点是结构简单、体积小、功率密度高。

在平板直线电机中，摩擦力是一个重要的参数，它直接影响着电机的性能和效率。

摩擦力是指两个物体之间由于接触而产生的相互阻碍运动的力。

在平板直线电机中，摩擦力是指电机中导轨与滑块之间的摩擦力。

这种摩擦力会对电机的运动产生一定的限制，并且会导致能量的损耗。

摩擦力的大小与多个因素有关。

首先是导轨和滑块之间的材料和表面质量。

一般来说，导轨和滑块的表面越光滑、越平整，摩擦力越小。

其次是导轨和滑块之间的接触压力。

接触压力越大，摩擦力也会相应增加。

此外，摩擦力还与导轨和滑块之间的润滑情况有关。

适当的润滑可以减小摩擦力，提高电机的效率。

为了减小平板直线电机中的摩擦力，可以采取以下措施。

首先是选用优质的导轨和滑块材料，尽量使其表面平整光滑。

其次是合理设计导轨和滑块之间的接触面积和接触压力，避免过大的接触压力导致摩擦力增大。

此外，可以在导轨和滑块之间加入适量的润滑剂，减小摩擦力。

减小摩擦力对于平板直线电机的性能和效率提升具有重要意义。

首先，减小摩擦力可以减小电机的能量损耗，提高电机的效率。

其次，减小摩擦力可以降低电机的温升，延长电机的使用寿命。

此外，减小摩擦力还可以提高电机的运动精度和稳定性。

总结起来，平板直线电机中的摩擦力是一个重要的参数，影响着电机的性能和效率。

通过合理选择材料、设计接触面积和接触压力，并适当加入润滑剂等措施，可以减小摩擦力，提高电机的性能和效率。

在实际应用中，需要根据具体情况进行优化设计，以满足不同领域的需求。

平板直线电机作为一种先进的电动驱动装置，在工业自动化、机械制造等领域有着广泛的应用前景。

平板直线电机的分类有哪几种
平板直线电机一般会有三种类型，例如：无槽无铁芯、有铁芯无槽、有铁芯有槽电机。

客户根据适合自己产品的要求来选择，平板直线电机的结构是否一样呢？
无槽无铁芯平面电机是一系列线圈安装在铝板。

由于聚焦器无芯，电机无吸合效应(与u型槽电机相同)。

这种设计有助于在某些应用中延长轴承的使用寿命。

参与者可以从上方或侧面安装，以适应大多数应用程序。

这种电机是理想的应用，要求稳定的控制速度。

但是板式磁轨设计产生的推力输出最小。

扁平磁轨一般有高漏磁。

所以操作时要小心，以免被自身之间的磁性吸引和其他材料被吸收而伤害到操作者。

铁芯无槽，铁芯板无槽电机与无铁芯无槽电机在结构上相似。

除了将铁芯安装在钢层合结构上，再安装在铝背板上外，还采用铁层合结构来引导磁场，增加推力。

磁轨与驱动器之间的吸力与电机产生的推力成正比。

必须小心地将执行机构连接到轨道上，以便它们之间的吸力不会造成损坏。

无开槽磁心电机比无开槽磁心电机具有更大的推
力。

无槽有铁芯的直线电机中，磁芯线圈放置在钢结构中产生磁芯线圈单元的。

关键通过聚焦线圈产生的磁场有效地提高了电机的推力输出。

磁心电枢与轨道之间的强引力可预先作为空气轴承系统的预加载材料。

这些力会增加轴承的磨损，而磁铁的相位差会减少接头力。
