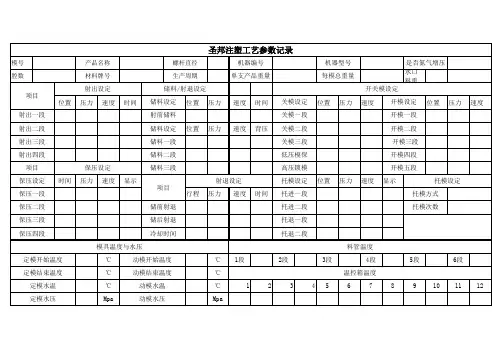

注塑工艺参数表

常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。

但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。

高温下水分对PC特别有害。

在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。

干燥效果的快速检验法，是在注塑机上采用“对空注射”。

3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。

4、由于粘度高，注射压力较高，一般控制在80～120MPa。

对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。

保压压力为80～100MPa。

5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。

6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。

PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。

但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。

高温下水分对PC特别有害。

在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。

干燥效果的快速检验法，是在注塑机上采用“对空注射”。

3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。

4、由于粘度高，注射压力较高，一般控制在80～120MPa。

对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。

保压压力为80～100MPa。

5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。

6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。

PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。

常用塑料的注塑工艺参数一、高密度聚乙烯〔HDPE〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa〔50～200bar〕；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为s〕是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀二、聚丙烯〔PP〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔220℃〕区3 220～300℃〔240℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压〔约为循环时间的30％〕；约为注射压力的30％～60％背压5～20MPa〔50～200bar〕注射速度对薄壁包装容器需要高的注射速度〔带蓄能器〕；中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为1.3m/s〕是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否那么易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀三、聚苯乙烯〔PS〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔230℃〕区5 220～300℃〔230℃〕喷嘴220～300℃〔230℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa〔50～100bar〕；在背压太低的地方，熔料中易产生气泡〔制品中有灰黑纹路〕注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速〔最大线速度为s〕是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑〔PVC－U〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 165～180℃〔170℃〕区3 180～210℃〔190℃〕区4 180～210℃〔200℃〕区5 180～210℃〔200℃〕喷嘴180～210℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa〔800～1600bar〕保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量〔关闭热量输入控制〕比从料筒加热圈产生的热量更好；背压不超过30MPa〔300bar〕注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯〔P－PVC〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 150～180℃〔165℃〕区3 160～220℃〔180℃〕区4 160～220℃〔190℃〕区5 160～220℃〔190℃〕喷嘴160～220℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa〔800～1200bar〕保压压力注射压力的30％～60％背压5～10MPa〔50～100bar〕注射速度为了获得好的外表质量，注射不应该太快〔如果必要，采用多级注射〕螺杆转速设置中等螺杆转速，最大折合线速度为计量行程 1.0～残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6〔PA6〕料筒温度喂料区60～90℃〔70℃〕区1 230～240℃〔240℃〕区2 230～240℃〔240℃〕区3 240～250℃〔250℃〕区4 240～250℃〔250℃〕区5 240～250℃〔250℃〕喷嘴230～240℃〔250℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa〔1000～1600bar〕，如果是加工薄截面长流道制品〔如电线扎带〕，那么需要到达180MPa〔1800bar〕保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。
