第2章_螺纹连接

《机械基础》第二章螺纹连接和螺旋传动试卷一、单项选择题1.普通螺纹指( )。

(2 分)A.三角形螺纹B.梯形螺纹C.矩形螺纹2.采用螺纹连接时,若被连接件总厚度较大,且材料较软,在需要经常装卸的情况下,宜采用( )连接。

(2 分)A.螺栓B.矩形螺纹C.螺钉3.用于薄壁零件连接的螺纹,宜采用( )。

(2 分)A.梯形螺纹B.三角形细牙螺纹C.三角形粗牙螺纹4.观察镜螺旋调整装置采用的是( )。

(2 分)A.螺母固定不动,螺杆回转并作直线运动B.螺母回转,螺杆作直线运动C.螺杆回转,螺母移动5.普通螺旋传动时,从动件直线移动方向与( )有关。

(2 分)A.螺纹的回转方向B.螺纹的旋向C.螺纹的回转方向和螺纹的旋向6.连接用的螺纹一般采用( )螺纹。

(2 分)A.多线梯形B.多线普通C.单线普通7.车床床鞍的螺旋传动采用的是( )。

(2 分)A.螺母固定不动,螺杆回转并作直线运动B.螺杆固定不动,螺母回转并作直线运动C.螺杆回转,螺母移动8.普通螺纹同一公称直径可以有多种螺距,其中螺距( )的为粗牙螺纹。

(2 分)A.最小B.中间C.最大9.( )具有传动效率高、传动精度高、摩擦损失小、寿命长的优点。

(2 分)A.普通螺旋传动B.滚珠螺旋传动C.差动螺旋传动10.图示螺旋传动中,a螺纹导程为S a,b螺纹导程为S b,且S a>S b,旋向相同,均为左旋,则当件1 按图示方向旋转一周时,件2的运动情况是( )。

(2 分)A.向右移动(Sa -Sb)B.向左移动(Sa -Sb)C.向左移动(Sa +Sb)二、判断题11.( •)螺纹导程是指相邻两牙在中径线上对应两点间的轴向距离。

(2 分)12.( •)螺旋传动常将主动件的匀速直线运动转变为从动件的匀速回转运动。

(2 分)13.( •)滚珠螺旋传动把滑动摩擦变成了滚动摩擦,传动效率高,工作寿命长,用于传动精度要求较高的场合。

(2 分)14.( •)普通螺纹的公称直径是指螺纹大径的基本尺寸。

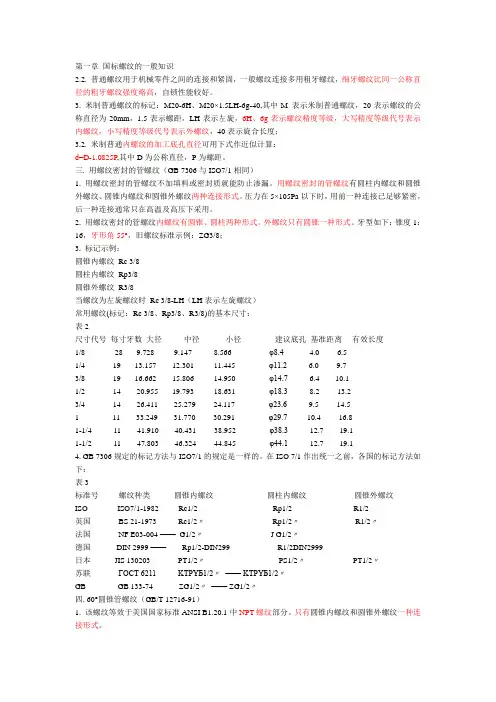

第一章国标螺纹的一般知识2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。

3. 米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中D为公称直径，P为螺距。

三. 用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。

用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。

压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。

2. 用螺纹密封的管螺纹内螺纹有圆锥、圆柱两种形式。

外螺纹只有圆锥一种形式。

牙型如下：锥度1：16，牙形角55°，旧螺纹标准示例：ZG3/8；3. 标记示例：圆锥内螺纹Rc 3/8圆柱内螺纹Rp3/8圆锥外螺纹R3/8当螺纹为左旋螺纹时Rc 3/8-LH（LH表示左旋螺纹）常用螺纹(标记：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标记方法与ISO7/1的规定是一样的。

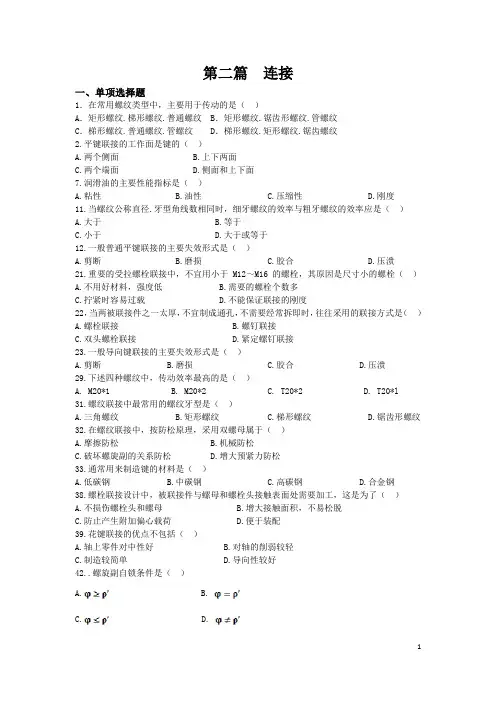

第二篇连接一、单项选择题1．在常用螺纹类型中，主要用于传动的是（）A．矩形螺纹.梯形螺纹.普通螺纹 B．矩形螺纹.锯齿形螺纹.管螺纹C．梯形螺纹.普通螺纹.管螺纹 D．梯形螺纹.矩形螺纹.锯齿螺纹2.平键联接的工作面是键的（）A.两个侧面B.上下两面C.两个端面D.侧面和上下面7.润滑油的主要性能指标是（）A.粘性B.油性C.压缩性D.刚度11.当螺纹公称直径.牙型角线数相同时，细牙螺纹的效率与粗牙螺纹的效率应是（）A.大于B.等于C.小于D.大于或等于12.一般普通平键联接的主要失效形式是（）A.剪断B.磨损C.胶合D.压溃21.重要的受拉螺栓联接中，不宜用小于M12～M16的螺栓，其原因是尺寸小的螺栓（）A.不用好材料，强度低B.需要的螺栓个数多C.拧紧时容易过载D.不能保证联接的刚度22，当两被联接件之一太厚，不宜制成通孔，不需要经常拆即时，往往采用的联接方式是（）A.螺栓联接 B.螺钉联接C.双头螺栓联接D.紧定螺钉联接23.一般导向键联接的主要失效形式是（）A.剪断B.磨损C.胶合D.压溃29.下述四种螺纹中，传动效率最高的是（）A. M20*1B. M20*2C. T20*2D. T20*l31.螺纹联接中最常用的螺纹牙型是（）A.三角螺纹B.矩形螺纹C.梯形螺纹D.锯齿形螺纹32.在螺纹联接中，按防松原理，采用双螺母属于（）A.摩擦防松B.机械防松C.破坏螺旋副的关系防松D.增大预紧力防松33.通常用来制造键的材料是（）A.低碳钢B.中碳钢C.高碳钢D.合金钢38.螺栓联接设计中，被联接件与螺母和螺栓头接触表面处需要加工，这是为了（）A.不损伤螺栓头和螺母B.增大接触面积，不易松脱C.防止产生附加偏心载荷D.便于装配39.花键联接的优点不包括（）A.轴上零件对中性好B.对轴的削弱较轻C.制造较简单D.导向性较好42..螺旋副自锁条件是（）A. B.C. D.48.仅受预紧力的普通螺栓连接，螺栓危险截面上单元体的应力状态为（）A.简单拉伸B.纯剪切C.拉弯组合D.拉扭组合49.两起重螺杆其外径.螺距.牙型均相同，甲为单头，乙为双头，当举升重物时（）A.甲省力B.乙省力C.两者效果相同D.不确定51.在螺纹联接设计中，被联接件与螺母和螺栓头的联接表面加工凸台或沉头座是（）A.使工作面均匀接触B.使接触面大些，提高防松能力C.安装和拆卸时方便D.使螺栓不受附加载荷作用57.螺栓联接设计中，被联接件与螺母和螺栓头接触表画处需要加工，这是为了（）A.不损伤螺栓头和螺母B.增大接触面积，不易松脱C.防止产生附加偏心载荷D.便于装配58.半圆键联接的特点为（）A.对轴强度削弱小B.工艺性差，装配不方便C.承载能力大D.适于锥形轴端零件的联接63，在受轴向载荷的紧螺栓联接设计计算公式中，F0为（）A.工作载荷B.预紧力+工作载荷C.预紧力D.残余预紧力+工作载荷66.常用的联接螺纹牙型都是三角形，主要是由于三角形螺纹的（）A.自锁性能好B.效率高C.强度好，寿命长D.耐磨71.当螺纹公称直径.牙型角.螺纹线数相同时，粗牙螺纹的自锁性能比细牙螺纹的自锁性能（）A.好B.差C.相同D.不一定72.设计普通平键联接时，根据什么来选择键的截面尺寸？（）A.传递的力矩B.传递的功率C.轴的直径D.轮毂长度73.楔键联接的主要缺点是（）A.轴和轴上零件对中性差B.键安装时易损坏C.装入后在轮鼓中产生初应力D.键的斜面加工困难76.常用的联接螺纹牙型都是三角形，主要是由于三角形螺纹的（）A.自锁性能好B.效率高C.强度好，寿命长D.耐磨二、填空题1.螺旋副的自锁条件是。

章节名称螺纹连接及螺旋传动授课形式讲授课时3班级电气、机电教学目的了解螺纹的应用和分类、代号教学重点1、了解螺纹及主要参数；2、机械制造常用螺纹及螺纹联接的基本类型3、提高螺栓联接强度的措施4、螺旋传动的类型、特点及应用教学难点1、螺纹联接的预紧和防松手段2、螺栓联接的强度计算与校核辅助手段模型或多媒体辅助教学过程及说明;★教具演示并导入新课：（讲解相关理论知识）螺纹联接:利用螺纹零件将两个或两个以上的零件相对固定起来的联接。

螺旋传动:利用螺纹零件将回转运动变为直线运动，从而传递运动或动力的装置.一、螺纹的形成二、螺纹的类型1、按线数分在圆柱体上沿一条螺旋线切制的螺纹，称为单线螺纹。

也可沿二条、三条螺旋线分别切制出双线螺纹和三线螺纹。

单线螺纹主要用于联接，多线螺纹主要用于传动。

2、按螺旋线绕行方向按螺旋线绕行方向的不同，又有右旋螺纹和左旋螺纹之分。

通常采用右旋螺纹，左旋螺纹仅用于有特殊要求的场合。

3、位置分螺纹有外螺纹和内螺纹之分。

在圆柱体外表面上形成的螺纹，称为外螺纹，在圆孔的表面上形成的螺纹，称为内螺纹。

普通螺纹又有粗牙和细牙两种。

公称直径相同时，细牙螺纹的螺距小，升角小，自锁性好，螺杆强度较高，适用于受冲击、振动和变载荷的联接以及薄壁零件的联接。

细牙螺纹比粗牙螺纹的耐磨性差，不宜经常拆卸，故生产实践中广泛使用粗牙螺纹。

三、螺纹的主要参数螺纹的主要参数：(1)大径(d、D)——螺纹的最大直径。

对外螺纹是牙顶圆柱直径(d)，对内螺纹是牙底圆柱直径(D)。

标准规定大径为螺纹的公称直径。

(2)小径(d1、D1)——螺纹的最小直径。

对外螺纹是牙底圆柱直径(d1)，对内螺纹是牙顶圆柱直径(D1)。

(3)中径(d2、D2)——处于大径和小径之间的一个假想圆柱直径，该圆柱的母线位于牙型上凸起(牙)和沟槽(牙间)宽度相等处。

此假想圆柱称为中径圆柱。

(4)螺距(P)——在中径线上，相邻两牙在中径线上对应两点间的轴向距离。

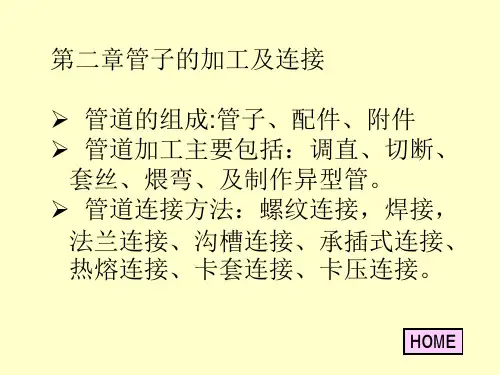

npt螺纹连接形式1.引言1.1 概述NPT螺纹连接是一种常见的管道连接方式，广泛应用于各个工业领域。

该连接方式的特点是具有较高的密封性和可拆装性，适用于液体、气体和蒸汽等介质的传输。

在实际工程中，NPT螺纹连接被广泛应用于管道系统的安装和维修，其连接形式简单可靠，能够满足绝大部分的连接需求。

NPT螺纹连接通常使用圆柱螺纹，即外螺纹和内螺纹都呈锥形。

这种设计使得两个螺纹在连接时能够通过互相挤压形成紧密的密封，从而有效防止介质的泄漏。

与其他连接方式相比，NPT螺纹连接具有一定的优势。

首先，它采用螺纹连接，无需焊接或者使用专用工具，方便快捷。

其次，NPT螺纹连接的连接件易于加工和生产，成本相对较低。

此外，该连接方式还具有很好的互换性，不同厂家生产的连接件可以互相替换使用。

然而，NPT螺纹连接也存在一些不足之处。

首先，在高压或高温环境下，螺纹连接容易出现泄漏现象，需要额外采取一些措施进行密封，增加了工程的复杂性。

其次，NPT螺纹连接对专业技术要求较高，需要操作人员具备一定的技术水平和经验。

综上所述，NPT螺纹连接作为一种常见的管道连接方式，在各个工业领域得到广泛应用。

虽然它具有一定的优势和不足，但随着技术的不断进步和改进，相信NPT螺纹连接的发展前景将更加广阔。

相信在未来的发展中，NPT螺纹连接将不断完善，提高其密封性能并降低泄漏风险，为各个领域的管道传输提供更可靠的连接方式。

1.2文章结构文章结构部分的内容可以描述整篇文章的组织框架和各个章节的内容概要。

具体可以按照以下方式编写：在文章结构部分，本文将按照以下章节顺序展开对NPT螺纹连接形式的介绍：第一章引言部分将首先对NPT螺纹连接形式进行概述，介绍其基本定义和主要特点。

接着，将详细说明本文的结构组织和各个章节的内容概要，方便读者对全文有一个整体的把握。

最后，阐述了本文的目的，即探究NPT螺纹连接形式在实际应用中的作用和意义。

第二章正文部分将重点阐述NPT螺纹连接的定义和特点。

机械设计复习题第二章螺纹连接一、填空题1.紧固连接件的基本类型包括、、和。

2.按螺栓主要受力状况不同可分为螺栓连接和螺栓连接。

3.对于螺纹的防松，就其工作原理来看，可分为、和三种。

4.对于受拉螺栓，只能承受静载荷的为螺栓。

5.设螺栓的刚度为c1，被连接件的刚度为c2，工作载荷F、预紧力F’和残余预紧力F’’。

写出以上三个载荷作用时的相互关系式。

（1）螺栓总拉力：（2）预紧力：（3）残余预紧力：6.当两个被联接件之一太厚，不易制成通孔且需要经常拆卸时，往往采用。

7.受翻转扭矩的螺栓组，靠近扭矩侧的螺栓受到了向上的拉力，其预紧力将减小。

8.螺栓组连接按受力形式可分为、、和受翻转力矩四种形式。

9.螺旋连接能满足的自锁条件是，防松的根本问题在于。

10紧螺栓连接在按拉伸强度计算时，为了安全，应将拉伸载荷增加到原来的倍。

11.对受轴向工作载荷作用的紧螺栓连接，当预紧力F′和轴向工作载荷F一定时，为减小螺栓所受的总拉力F0，通常采用的方法是减小的刚度或增大的刚度。

12.从防松工作原理上看，弹簧垫圈属于防松，止动垫圈与圆螺母配合属于防松措施。

13.螺纹拧紧的作用包括、和。

14.当所受轴向载荷通过时，螺栓组中各螺栓承受的相等。

二、简答题1.提高螺栓连接强度的措施包括哪些？2.螺栓连接的主要失效形式是什么？主要发生在什么部位？为什么？3.作出受拉螺栓连接螺栓的伸长量和所受工作载荷之间的关系，并推导出螺栓总拉力计算公式。

4.当螺纹副满足自锁条件时，为什么要进行螺纹防松？四、计算题1.（例2-1）已知一机器底座用10个螺栓与地基连接，如图所示。

螺栓之间的相对距离为100mm，所受的工作载荷为M=500N·m。

试设计此螺栓组连接的螺栓直径。

取相对系数刚度为2.图示螺栓联接中，采用两个M16（小径d1=13.835mm，中径d2=14.701.mm，）的普通螺栓，螺栓材料为45钢，8.8级，σs=640MPa，联接时不严格控制预紧力（取安全系数S S=4，被联接件接合面间的摩擦系数f=0.2。

课时教案
一、概念引入
利用丝杆和螺母组成螺旋副来实现传动，工作平稳、承载能力强。

二、讲授新课
1、单动螺旋传动
（1）螺母固定不动
（2）螺杆固定不动
2、双动螺旋传动
3、普通螺旋传动的运动方向的判定
（1）左旋螺纹用左手判断，右旋用右手
判断
（2）弯曲四指，其指向与螺杆或螺母回转方向相同。

（3）大拇指与螺杆轴线方向一致（4）单动，大拇指指向即为螺杆或螺母运动方向；双动，与大拇指方向相反。

4、普通螺旋传动直线移动距离计算
L=NPh
L：螺杆移动距离mm
N：回转周数
Ph：螺纹导程mm
5、差动螺旋传动的种类
（1）旋向相同的差动螺旋传动
（2）旋向相反的差动螺旋传动
（3）差动螺旋传动的螺母移动距离计算
6、滚珠螺旋传动
优点：摩擦阻力小、磨损小、传动效率高、传动平稳、运动灵敏
备注栏可供中青年教师提升教学能力选用，如设计意图、对应教法。

螺纹连接原理
螺纹连接是通过螺纹的相互咬合来实现连接的一种方式。

螺纹连接的原理是利用螺纹的斜面和咬合力来产生紧固效果。

通常，螺纹连接分为内螺纹和外螺纹，其中内螺纹是指螺母和螺纹孔的结合形式，外螺纹是指螺纹和螺栓或螺钉的结合形式。

螺纹连接的原理基于以下几个关键点：
1. 螺纹的形状：螺纹连接通过螺纹斜面的角度和咬合力来实现紧固。

螺纹的形状通常是三角形，其角度和高度可以根据具体应用需求进行设计。

2. 斜面的作用：在螺纹连接中，当螺纹旋入时，斜面上的咬合力会产生一个方向的力矩，使螺栓与螺母之间保持紧固状态。

斜面的设计通过增加或减小螺纹的斜度来影响连接的紧固程度。

3. 摩擦力的作用：在螺纹连接中，摩擦力是实现连接的另一个重要因素。

通过增加摩擦力，可以提高螺纹连接的紧固效果。

因此，在螺纹连接中，常常会使用一些防松措施，例如使用垫圈或锁紧剂等，以增加摩擦力和防止螺纹松动。

总结起来，螺纹连接的原理是通过螺纹斜面的咬合力和摩擦力来实现紧固效果。

通过合理设计螺纹的形状和斜面的角度，可以实现不同程度的紧固，并通过增加摩擦力来防止松动。

螺纹连接广泛应用于各种机械设备和结构中，具有简单可靠、易于维护等优点。
