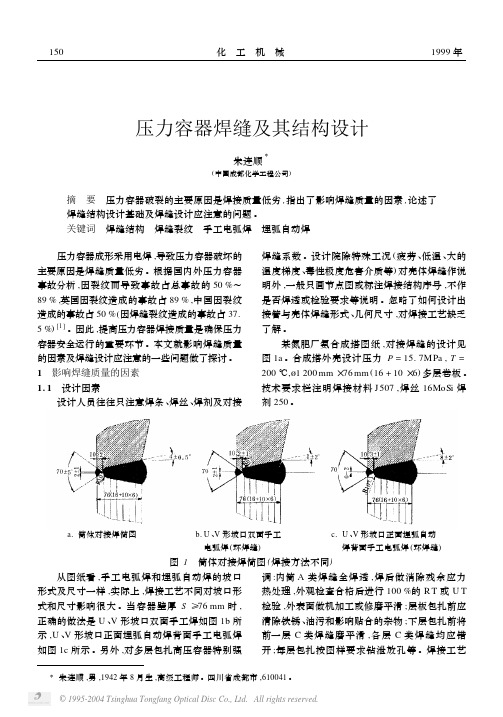

压力容器焊缝及其结构设计朱连顺Ξ(中国成都化学工程公司)摘　要　压力容器破裂的主要原因是焊接质量低劣,指出了影响焊缝质量的因素,论述了焊缝结构设计基础及焊缝设计应注意的问题。

关键词　焊缝结构　焊缝裂纹　手工电弧焊　埋弧自动焊 压力容器成形采用电焊,导致压力容器破坏的主要原因是焊缝质量低劣。

根据国内外压力容器事故分析,因裂纹而导致事故占总事故的50%～89%,英国因裂纹造成的事故占89%,中国因裂纹造成的事故占50%(因焊缝裂纹造成的事故占37.5%)[1]。

因此,提高压力容器焊接质量是确保压力容器安全运行的重要环节。

本文就影响焊缝质量的因素及焊缝设计应注意的一些问题做了探讨。

1　影响焊缝质量的因素1.1　设计因素设计人员往往只注意焊条、焊丝、焊剂及对接焊缝系数。

设计院除特殊工况(疲劳、低温、大的温度梯度、毒性极度危害介质等)对壳体焊缝作说明外,一般只画节点图或标注焊接结构序号,不作是否焊透或检验要求等说明。

忽略了如何设计出接管与壳体焊缝形式、几何尺寸,对焊接工艺缺乏了解。

某氮肥厂氨合成塔图纸,对接焊缝的设计见图1a 。

合成塔外壳设计压力P =15.7MPa ,T =200℃, 1200mm ×76mm (16+10×6)多层卷板。

技术要求栏注明焊接材料J 507,焊丝16MoSi 焊剂250。

a.筒体对接焊简图b.U 、V 形坡口双面手工c.U 、V 形坡口正面埋弧自动电弧焊(环焊缝) 焊背面手工电弧焊(环焊缝)图1　筒体对接焊简图(焊接方法不同) 从图纸看,手工电弧焊和埋弧自动焊的坡口形式及尺寸一样,实际上,焊接工艺不同对坡口形式和尺寸影响很大。

当容器壁厚S ≥76mm 时,正确的做法是U 、V 形坡口双面手工焊如图1b 所示,U 、V 形坡口正面埋弧自动焊背面手工电弧焊如图1c 所示。

另外,对多层包扎高压容器特别强调:内筒A 类焊缝全焊透,焊后做消除残余应力热处理,外观检查合格后进行100%的R T 或U T 检验,外表面做机加工或修磨平滑;层板包扎前应清除铁锈、油污和影响贴合的杂物;下层包扎前将前一层C 类焊缝磨平滑,各层C 类焊缝均应错开;每层包扎按图样要求钻泄放孔等。
