4/5G融合Lampsite 室内覆盖解决方案目录4/5G融合Lampsite室内覆盖解决方案 (3)一、问题描述 (3)二、分析过程 (3)2.1室内数字化(DIS：Digital Indoor System)概述 (3)2.2LampSite 支持5G NR共模演进的基本组网架构 (4)2.3LampSite 方案分析 (5)三、解决措施 (7)四、经验总结 (9)4/5G融合Lampsite室内覆盖解决方案【摘要】随着5G网络建设节奏加速及4G需求不断增长，各大营业厅作为室内覆盖场景，即面临着新增5G覆盖用户体验的需求，也面临现网用户体验恶化风险。

如何又快又好、还能节省成本的解决室内4、5G覆盖问题，需要从数字化4/5G共模角度入手，支撑5G快速部署，以及对网络改造且保障网络性能不下降。

【关键字】室内场景、4/5G共模、覆盖需求、数字化lampsite【业务类别】基础维护一、问题描述随着5G网络建设节奏加速及4G需求不断增长，各大营业厅作为室内覆盖场景，即面临着新增5G覆盖用户体验的需求，也面临现网用户体验恶化风险。

既要满足现网4G的需求，又要快速部署5G覆盖，是解决问题的目标所在。

但是，室内场景存在可用空间有限、安装施工进度慢影响现场客户体验、新增设备过多不利于成本控制等问题。

因此，正如室外宏站的网络改造必杀技——天馈融合，室分工程也可以从数字化4/5G 共模角度入手，支撑5G快速部署，以及对网络改造且保障网络性能不下降。

可是，数字化4/5G共模”牵一发而动全身“，如何精准制定改造策略？如何实现5G信号覆盖的同时，保障改造后现网性能不受影响？二、分析过程2.1室内数字化(DIS：Digital Indoor System)概述室内数字化(DIS：Digital Indoor System)是面向5G室内建网的最佳选择。

其基本架构和优势如下：室内数字化(DIS)方案的价值主要是：1、省钱，降本增收，使能室内大数据，减免物业准入费。

华为的“无线点系统”（Lampsite室内覆盖解决方案）【华为Lampsite pRRU】基本概念华为LampSite提供综合的室内覆盖解决方案，解决不同场景下的室内网络覆盖和容量问题，提供高性能增益和更好的移动宽带用户体验。

相对于传统DAS（分布式天线系统），华为LampSite具有可演进、可升级、易部署等优势，同时支持多频多模、载波聚合、多入多出等技术。

【Lampsite室内覆盖解决方案与其他系统的比较】系统架构及主要指标【华为Lampsite系统架构】（1）微RRU - pRRU–支持三模拼装，模块插拔支持G/U/L–内置天线，频段与制式灵活转换–每模块功率：2x100mw–分集接收2T2R– 3Kg（2）RHub– CPRI接口压缩汇聚单元– 1U高，小于8公斤– E2E可管理，元器件少，维护方便– 8网口PoE供电，集中备电（3）数字单元 - BBU–与现网BBU完全一致// 爱立信的RDS系统的IRU与RD之间传输的是中频信号。

// 华为RHub和pRRU间传输的是基带信号。

优缺点（个人看法）1、优点：（1）小型化便于快速部署结构简单，物业准入相对容易；同时，以太网供电传输一体了降低部署难度。

（2）支持多制式扩展，扩容更加容易在原有BBU上扩容，扩容简便；一个pRRU承载多个制式；LTE MIMO天然支持，大容量一步到位。

（3）统一监控实现100%网络融合统一网管，简化运维，其独立解调降低底噪，进一步提升网络容量和性能，提升了网络性能。

2、缺点：（1）高成本这些有源接入点的成本远高于那些室内分布的“蘑菇头”，较爱立信点系统比较简单的末梢系统，pRRU相对较为复杂（需要处理基带信号），成本更高。

（2）设备尺寸较大一个pRRU承载多个制式直接导致其设备尺寸和重量较大，安装位置都到限制。

（3）RHub功能过于简单rHub主要完成CPRI信号由光到电的转换过程，不做信号的深度处理。

LampSite解决方案产品概述文档版本03发布日期2014-03-30版权所有© 华为技术有限公司2014。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118产品概述目录目录1 产品定位和特点 (3)1.1 产品定位 (3)1.2 产品特点 (3)1.2.1 GSM/WCDMA/LTE制式 (3)1.2.2 WLAN制式 (4)2 产品架构 (5)2.1 概述 (5)2.1.1 产品组成 (5)2.1.2 典型配置 (6)2.2 BBU3900 (11)2.3 DCU (11)2.4 RHUB3908设备 (11)2.4.1 RHUB3908外形 (12)2.4.2 RHUB3908接口 (12)2.4.3 PSU (15)2.5 pRRU3901设备 (16)2.5.1 pRRU3901外形 (16)2.5.2 pRRU3901接口 (17)3 安装与应用场景 (21)3.1 安装场景 (21)3.2 应用场景 (21)4 运维系统架构 (23)5 技术指标 (25)5.1 射频指标 (25)5.2 WiFi指标 (28)5.3 整机指标 (28)5.3.1 RHUB3908整机指标 (28)5.3.2 pRRU3901整机指标 (29)5.4 环境要求 (29)5.5 遵从协议及标准 (30)6 缩略语表 (32)1 产品定位和特点1.1 产品定位在移动通信技术日新月异发展的今天，如何利用创新的技术优化无线网络的建网方式，如何融合多元技术，降低运营商的投资风险，助力构建面向未来的移动网络，无疑将成为运营商选择合作伙伴和网络建设投资的关注点。

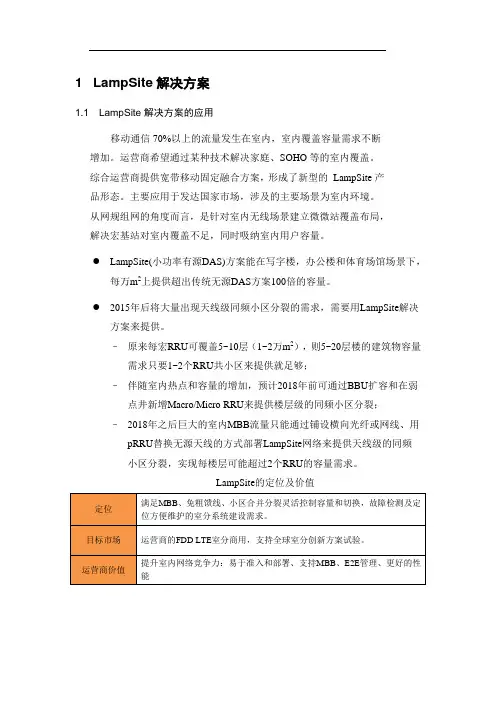

1 LampSite解决方案1.1 LampSite解决方案的应用移动通信70%以上的流量发生在室内，室内覆盖容量需求不断增加。

运营商希望通过某种技术解决家庭、SOHO等的室内覆盖。

综合运营商提供宽带移动固定融合方案，形成了新型的LampSite产品形态。

主要应用于发达国家市场，涉及的主要场景为室内环境。

从网规组网的角度而言，是针对室内无线场景建立微微站覆盖布局，解决宏基站对室内覆盖不足，同时吸纳室内用户容量。

●LampSite(小功率有源DAS)方案能在写字楼，办公楼和体育场馆场景下，每万m2上提供超出传统无源DAS方案100倍的容量。

●2015年后将大量出现天线级同频小区分裂的需求，需要用LampSite解决方案来提供。

–原来每宏RRU可覆盖5~10层（1~2万m2），则5~20层楼的建筑物容量需求只要1~2个RRU共小区来提供就足够；–伴随室内热点和容量的增加，预计2018年前可通过BBU扩容和在弱点井新增Macro/Micro RRU来提供楼层级的同频小区分裂；–2018年之后巨大的室内MBB流量只能通过铺设横向光纤或网线、用pRRU替换无源天线的方式部署LampSite网络来提供天线级的同频小区分裂，实现每楼层可能超过2个RRU的容量需求。

LampSite的定位及价值1.2 LampSite组网结构LampSite的主要组网结构如上图，使用BBU+RHUB+pRRU的连接方式进行组网。

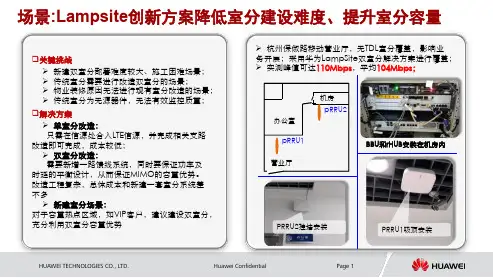

该项目LTE新增覆盖方式改采用Lampsite设备安装，方便快捷，且后台易于统一管理优化。

pRRU支持LTE/WCDMA系统，pRRU 与RHUB采用超五类线连接供电，RHUB与BBU采用光纤连接。

pRRU实物。

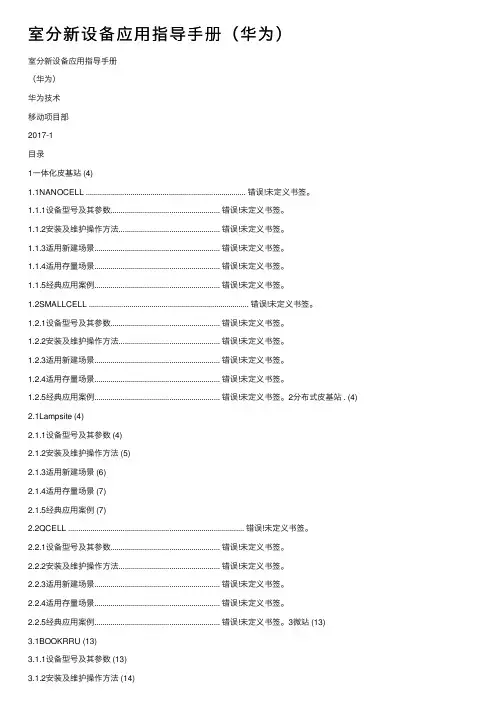

室分新设备应⽤指导⼿册（华为）室分新设备应⽤指导⼿册（华为）华为技术移动项⽬部2017-1⽬录1⼀体化⽪基站 (4)1.1NANOCELL ............................................................................... 错误!未定义书签。

1.1.1设备型号及其参数...................................................... 错误!未定义书签。

1.1.2安装及维护操作⽅法.................................................. 错误!未定义书签。

1.1.3适⽤新建场景.............................................................. 错误!未定义书签。

1.1.4适⽤存量场景.............................................................. 错误!未定义书签。

1.1.5经典应⽤案例.............................................................. 错误!未定义书签。

1.2SMALLCELL ............................................................................... 错误!未定义书签。

1.2.1设备型号及其参数...................................................... 错误!未定义书签。

1.2.2安装及维护操作⽅法.................................................. 错误!未定义书签。

华为Lampsite皮站4/5G共CPRI接口速率低问题案例上报省份：江西案例上报人：钟佳铭一、关键词：Lampsite皮站、4G侧CPRI线速率、自协商、光口限速二、案例分类1.问题分类：网络性能—光口限速—下载速率低2.手段分类：4/5G协同相关配置三、优化背景参数“CPRI线速率”配置RRU和BBU光口之间的CPRI接口速率，4G网小区默认配置自协商（1.25Gb），5G宏站小区默认配置9.8Gb，5G室分小区默认配置10.1Gb。

该参数影响RRU级别的网络性能。

NSA组网需要同时配置4G锚点站和5G站的参数。

一般情况下4G网RRU和5G网AAU接入不同BBU光口，参数“CPRI”差异配置不会影响4G/5G网络性能。

当前主设备厂家没有支持2通道的5GRRU，室内5G覆盖只能新建Lampsite皮站设备，4G和5G网共PRRU输出，接入BBU的同一个光口。

如果参数“CPRI”配置为不同值，可能会造成5G网CPRI使用1.25Gb速率，光口限速影响下载速率。

四、问题现象南昌旗舰营业厅新建华为Lampsite皮站，建设12个PRRU。

开通4G锚点FDD1800小区和5GNR小区，前期4G网和5G网设备告警正常，5G网速率测试正常。

后期需要搬迁1个PRRU位置，重新拔插该PRRU网线造成PRRU 重启。

PRRU重启之后出现告警“BBU CPRI线速率协商异常告警”和“NR分布单元小区TPR服务能力下降告警”，该PRRU下方测试下载速率仅有100M，其他PRRU测试速率正常。

五、原因分析Lampsite 4G锚点站和5G站共光口，4G站“CPRI线速率”配置自协商，5G站“CPRI线速率”配置10.1Gb。

当站点激活或者重启时，光口CPRI速率使用先激活的站点参数，如果4G站比5G站更先激活，光口的4G和5G站CPRI速率都限制为4G站的自协商1.25Gb，限制5G网下载速率。

营业厅的11个PRRU的光口CPRI速率使用5G站配置10.1Gb，速率正常。
