重叠覆盖解决方案V1

重叠覆盖的定义及解决方案
重叠覆盖（Overlap）指两个或多个内存区域重叠在一起的现象。

对于程序而言，重叠覆盖可能会导致程序的执行结果出现异常或崩溃等问题。

其一般出现在多线程、内存管理或递归等场景中。

解决重叠覆盖问题的方案通常有：1. 避免重叠：避免内存区域重叠是最简单的解决方案。

可以通过规范编程实践，如使用互斥量或条件变量来避免多线程同时访问同一内存区域，或者规范递归函数调用等来避免函数栈帧的重叠。

2. 分配新的内存区域：如果无法避免重叠，可以通过重新分配内存区域来解决问题。

可以使用标准库提供的动态内存分配函数（如malloc、calloc等）来分配新的内存区域，以避免不同内存区域的重叠。

3. 拷贝数据：如果需要在重叠的内存区域中进行数据操作，可以先将其中一个内存区域的数据拷贝到一个不受影响的地方，再进行操作后再写回到原来的内存区域中。

这种方法虽然可能会带来一定的性能开销，但可以有效地避免数据被覆盖而出现异常。

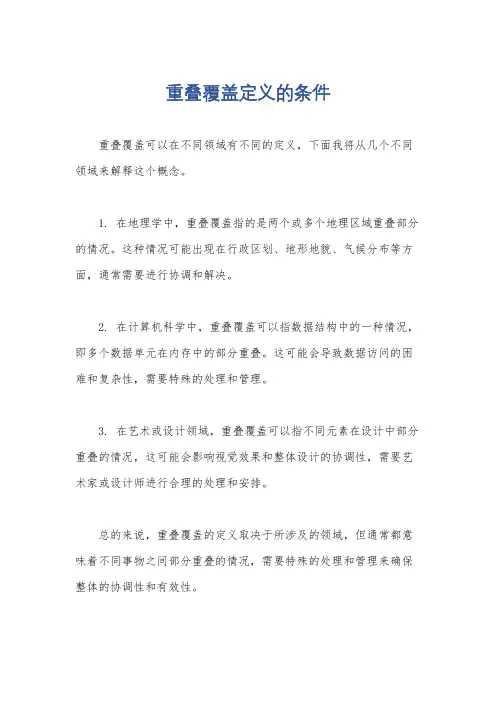

重叠覆盖定义的条件
重叠覆盖可以在不同领域有不同的定义，下面我将从几个不同领域来解释这个概念。

1. 在地理学中，重叠覆盖指的是两个或多个地理区域重叠部分的情况。

这种情况可能出现在行政区划、地形地貌、气候分布等方面，通常需要进行协调和解决。

2. 在计算机科学中，重叠覆盖可以指数据结构中的一种情况，即多个数据单元在内存中的部分重叠。

这可能会导致数据访问的困难和复杂性，需要特殊的处理和管理。

3. 在艺术或设计领域，重叠覆盖可以指不同元素在设计中部分重叠的情况，这可能会影响视觉效果和整体设计的协调性，需要艺术家或设计师进行合理的处理和安排。

总的来说，重叠覆盖的定义取决于所涉及的领域，但通常都意味着不同事物之间部分重叠的情况，需要特殊的处理和管理来确保整体的协调性和有效性。

合理利用宏站频点解决重叠覆盖问题案例1. 问题描述在矿泉西街乌钢大厦附近，UE占用乌兰浩特鑫来宾馆-HLHF-1小区，RSRP=-82dBm,SINR=10dB,DL Throughput=19Mbps，下载速率偏低。

发现低速率区域存在严重重叠覆盖。

如下图：2. 处理流程3. 定位分析在矿泉西街乌钢大厦附近，UE占用乌兰浩特鑫来宾馆-HLHF-1小区，RSRP=-82dBm，如上图所示，该问题路段乌兰浩特鑫来宾馆-HLHF-1、乌兰浩特鑫来宾馆-HLHF-2、乌兰浩特24小时睡眠宾馆(乌钢医院)-HLHF-1、乌兰浩特24小时睡眠宾馆(乌钢医院)-HLHF-2四个小区形成严重重叠覆盖，造成持续低SINR及下载速率，造成该区域重叠覆盖的原因是业主纠纷乌兰浩特24小时睡眠宾馆(乌钢医院)-HLHF由原规划位置偏移至现位置，与该区域乌兰浩特鑫来宾馆-HLHF仅相距170米，且均为楼顶桅杆站，站高均为20米.部分站点存在由于站址协调困难导致站间距较近的情况，由于无线信号传播特性，我们通过普通的RF调整无法完全解决重叠覆盖问题，本案例建议：采用的方法是选取重叠覆盖小区中非主覆盖的站点，将其频点由F1的38400修改为F2的38544，并作异频参数修改，可完全改善重叠覆盖问题，并且减少区域切换次数，能大幅提升SINR及下载速率。

4. 问题处理解决措施：经多次调整，尝试各种RF优化方案，但由于站间距较近，该区域重叠覆盖问题始终得不到解决，于是采用以下方式解决重叠覆盖：1）将乌兰浩特24小时睡眠宾馆(乌钢医院)-HLHF基站由原来的F1频段改为F2频段，消除同频干扰，同时修改该站邻区，切换，重选等各项参数；2）调整乌兰浩特鑫来宾馆-HLHF-1小区方位角由60度至80度，下倾角由8度调整至3度，增加覆盖范围；3）调整乌兰浩特五一中学-HLHD-3小区方位角由320度至300度，下倾角由9度调整至5度，与乌兰浩特鑫来宾馆-HLHF-1小区接续；4）修改乌兰浩特鑫来宾馆-HLHF-1异频A4事件的A1、A2为-75、-80，与东侧D频小区乌兰浩特五一中学-HLHD-3实现连续高质量覆盖。

1概述市区的移动TD-LTE站点经过陆续的工程优化，网络中还存在越区覆盖，重叠覆盖，对于越区覆盖：首先考虑降低越区信号的信号强度，可以通过调整下倾角、方位角，降低发射功率等方式进行。

降低越区信号时，需要注意测试该小区与其他小区切换带和覆盖的变化情况，避免影响其他地方的切换和覆盖性能。

在覆盖不能缩小时，考虑增强该点被越区覆盖小区的信号并使其成为主服务小区。

重叠覆盖：首先考虑将每个路段覆盖小区尽量控制三个，可以通过调整下倾角、方位角，降低发射功率等方式进行。

2覆盖异常小区市区覆盖异常小区共12个，其中越区覆盖小区共6个，重叠覆盖小区共6个，详情如下：2.1覆盖异常小区覆盖异常小区图示：2.2覆盖异常小区公参核查：3.越区覆盖分析3.1、新十六大街南段（药监局向南），博士名苑售楼部越区覆盖造成模三干扰【问题描述】：车辆行驶在新十六大街南段（药监局向南），UE服务小区为药监局-ZLH-3（Enodebid=240688，PCI=131），SINR值为4db左右，SINR值较差。

【问题分析】：由于博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）越区覆盖，对小区药监局-ZLH-3（Enodebid=240688，PCI=131）形成模三干扰。

【问题处理】：调整博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）下倾角至10度。

由于博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）在斜坡上面（如图1），该站在10楼楼顶，是美化方柱天线（如图2），无法通过RS优化调整，调整阳博士名苑售楼部-ZLH-3（Enodebid =240692，PCI=242）功率，降低3dbm。

图1图2调整前RSRP调整前SINR调整后RSRP调整后SINR3.2、公路巷至平桥欧派金帝路段，平桥欧派金帝越区覆盖造成模三干扰【问题描述】：车辆行驶在公路巷至平桥欧派金帝路，UE接受到服务小区公路巷（Enodebid =254906，PCI=71）,SINR值为0，SINR值较差。

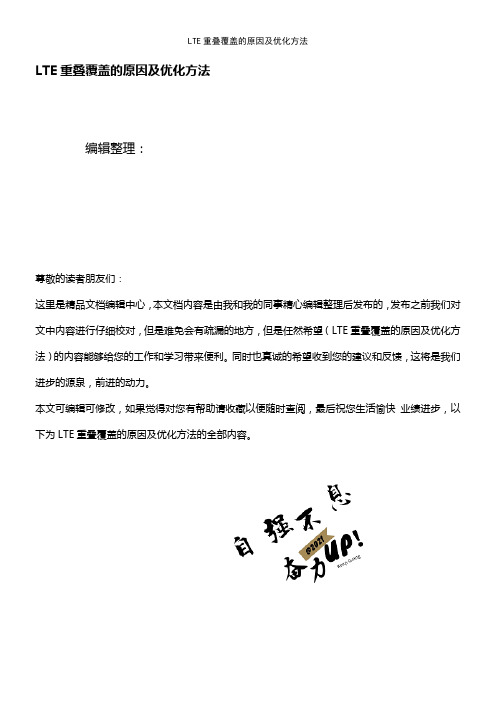

LTE重叠覆盖的原因及优化方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（LTE重叠覆盖的原因及优化方法）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为LTE重叠覆盖的原因及优化方法的全部内容。

LTE重叠覆盖的原因及优化方法一、重叠覆盖区域定义在TD-LTE同频网络中，可将弱于服务小区信号强度6db以内且CRS RSRP大于—110dbm的重叠覆盖小区数超过3个(含服务小区）的区域。

二、重叠覆盖对网络的影响重叠覆盖小区个数每增加一个，会导致终端用户的SINR值下降1。

4～3db，用户的下行吞吐量下降20%～40%。

除此之外，严重的重叠覆盖还会带来TD—LTE小区间PCI的模3干扰,这种干扰会对用户的切换性能造成一定影响,特别是在网络载荷较轻时更加明显。

三、重叠覆盖原因及优化方法1。

弱信号优化方法:1）新增或开通规划站点；2）天馈调整，增强覆盖；3)站点整改，调整天线挂高等。

4）增加小区功率；2.主服不明显或无主覆盖小区优化方法：1）天线调整：对于高站、近站，降低高站天线挂高，下压天线下倾角，减小非主服小区覆盖,增加主服小区覆盖,使其与邻区电平相差6db以上,且避免主瓣正对街道、湖面或镜面覆盖;2）功率调整:减小非主服小区功率，增加主服小区功率；3）切换关系调整：如果存在干净异频，增大A2，减小A4，将异频目标小区CIO调整为正值，加快切换；4) 频率调整:更换频段,形成异频。

TD-LTE网络中小区重叠覆盖优化方法研究发表时间：2017-05-25T10:36:57.550Z 来源：《基层建设》2017年4期作者：张斌[导读] 摘要：良好的覆盖和干扰控制对网络性能意义重大，TD-LTE由于网络架构、工作频段等原因，更容易在相邻站点之间出现重叠覆盖区域。

身份证号码：36042519900731xxxx 广东东莞 523000摘要：良好的覆盖和干扰控制对网络性能意义重大，TD-LTE由于网络架构、工作频段等原因，更容易在相邻站点之间出现重叠覆盖区域。

为了改善TD-LTE网络中小区重叠覆盖对网络性能造成的影响，本文提出一种优化解决方案，并通过实际优化验证，提高了用户感知。

关键词：TD-LTE网络；无线网络结构；同频干扰；重叠覆盖；用户感知1 引言TD-LTE采用同频组网，全网小区使用相同频点，每个小区内的终端用户都会受到来自其他小区的同频干扰。

通常把受到较多的同频邻区干扰影响且干扰较大的区域称之为重叠覆盖区域。

其中，重叠覆盖程度直接影响吞吐率，重叠覆盖的小区数目增加直接导致LTE网络较大的性能下降，使得用户感知下降。

然而，随着LTE网络的部署，网络制式日趋多样化，加上无线环境、用户行为及网络结构等原因，重叠覆盖问题在网络规划及优化中越发突出。

在这样的背景之下，积极展开TD-LTE网络结构的优化分析，降低小区重叠覆盖程度非常必要。

2 无线网络结构概述无线网络结构就是对无线网络的基本元素和特征进行分类总结，从无线网络的基础出发，基于网络的基本构架角度描述无线网络，简称网络结构。

网络结构影响无线网络质量。

在无线网络低负荷的情况下，不好的网络结构对网络质量的影响表现不明显，但是会对网络的进一步发展形成较大制约。

随着业务需求的持续快速增长，网络结构也在不停地调整，结构问题逐步累积。

当业务量上升到一定程度后，量变导致质变，质量问题会集中爆发，影响用户感知。

在目前LTE网络发展阶段，由于选址难度较大，站址分布无法实现理想的蜂窝形状，现网中多个小区过度覆盖形成交叉覆盖会加剧小区边界的干扰，提升网络干扰底噪。

重叠覆盖1、原理TD-LTE采⽤同频组⽹，如在F频段（1880~1920MHz），全⽹⼩区使⽤相同频点，每个⼩区内的终端⽤户都会受到来⾃其他⼩区的同频⼲扰。

通常把受到较多的同频邻区⼲扰影响且⼲扰较⼤的区域称之为重叠覆盖区域。

实际⽹络测试结果表明，对于同频组⽹的TD-LTE系统，重叠覆盖问题是影响⽹络性能指标的因素之⼀，也是TD-LTE在建设和优化阶段需重点考虑的。

本⽂通过对重叠覆盖问题的成因来源、影响程度和解决⽅案的介绍，探讨如何规避重叠覆盖对⽹络性能的影响2.1、重叠覆盖对⽹络性能的影响TD-LTE⽹络中存在的重叠覆盖是TD-LTE⽹络建设和⽹络优化⾯临的主要问题之⼀。

在重叠覆盖影响严重的区域，终端⽤户的吞吐量性能受到很⼤影响。

甚⾄⽆法达到⽹络建设的规划指标，极⼤影响⽤户使⽤体验。

在TD-LTE同频⽹络中，将弱于服务⼩区信号强度6dB以内且CRSRSRP⼤于-110dBm的重叠⼩区数⽬超过3个（含服务⼩区）的区域，作为重叠覆盖区域考虑。

从⽹络优化测试数据中统计结果表明，与未受到重叠覆盖影响的区域相⽐，重叠覆盖区域存在70%以上的性能损失，且随着重叠覆盖程度加深，同频⼲扰造成的性能损失会进⼀步加⼤。

从重叠覆盖的影响范围上看，不同场景所占的⽐例有所不同。

下⾯通过研究重叠覆盖影响的⼤⼩和范围，来寻找解决重叠覆盖问题的⽅法实际⽹络中的站址⾼度和站址距离均不同于理想蜂窝⽹络，此外覆盖范围内的建筑起伏不定，对信号的传播影响多种多样，重叠覆盖问题在这种⽹络中必然存在。

重叠覆盖对TD-LTE的影响可以通过测试评估。

随着重叠覆盖范围的增加，终端⽤户的吞吐量变化情况。

由上图可知：重叠⼩区个数每增加⼀个，会导致终端⽤户的CRS-SINR下降1.4~3dB，⽤户的下⾏吞吐量下降20%~40%。

由定点的测试结果可以看出，同频⽹络中的重叠覆盖对性能影响⾮常严重，需要严格控制重叠覆盖的程度和范围。

随着重叠覆盖⼩区的逐渐增加，终端⽤的吞吐量和SINR迅速下降，当在⽹络中重叠覆盖影响占⽐过⼤时，会导致⽹络性能⽆法满⾜规划指标要求。

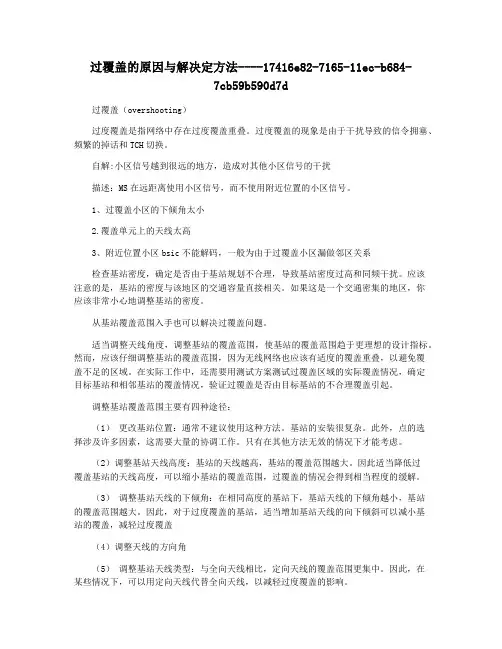

过覆盖的原因与解决定方法----17416e82-7165-11ec-b684-7cb59b590d7d过覆盖（overshooting）过度覆盖是指网络中存在过度覆盖重叠。

过度覆盖的现象是由于干扰导致的信令拥塞、频繁的掉话和TCH切换。

自解:小区信号越到很远的地方，造成对其他小区信号的干扰描述：MS在远距离使用小区信号，而不使用附近位置的小区信号。

1、过覆盖小区的下倾角太小2.覆盖单元上的天线太高3、附近位置小区bsic不能解码，一般为由于过覆盖小区漏做邻区关系检查基站密度，确定是否由于基站规划不合理，导致基站密度过高和同频干扰。

应该注意的是，基站的密度与该地区的交通容量直接相关。

如果这是一个交通密集的地区，你应该非常小心地调整基站的密度。

从基站覆盖范围入手也可以解决过覆盖问题。

适当调整天线角度，调整基站的覆盖范围，使基站的覆盖范围趋于更理想的设计指标。

然而，应该仔细调整基站的覆盖范围，因为无线网络也应该有适度的覆盖重叠，以避免覆盖不足的区域。

在实际工作中，还需要用测试方案测试过覆盖区域的实际覆盖情况，确定目标基站和相邻基站的覆盖情况，验证过覆盖是否由目标基站的不合理覆盖引起。

调整基站覆盖范围主要有四种途径：（1）更改基站位置：通常不建议使用这种方法。

基站的安装很复杂。

此外，点的选择涉及许多因素，这需要大量的协调工作。

只有在其他方法无效的情况下才能考虑。

（2）调整基站天线高度：基站的天线越高，基站的覆盖范围越大。

因此适当降低过覆盖基站的天线高度，可以缩小基站的覆盖范围，过覆盖的情况会得到相当程度的缓解。

（3）调整基站天线的下倾角：在相同高度的基站下，基站天线的下倾角越小，基站的覆盖范围越大。

因此，对于过度覆盖的基站，适当增加基站天线的向下倾斜可以减小基站的覆盖，减轻过度覆盖（4）调整天线的方向角（5）调整基站天线类型：与全向天线相比，定向天线的覆盖范围更集中。

因此，在某些情况下，可以用定向天线代替全向天线，以减轻过度覆盖的影响。
