华为LampSite产品解决方案介绍201306

1 LampSite解决方案1.1 LampSite解决方案的应用移动通信70%以上的流量发生在室内，室内覆盖容量需求不断增加。

运营商希望通过某种技术解决家庭、SOHO等的室内覆盖。

综合运营商提供宽带移动固定融合方案，形成了新型的LampSite产品形态。

主要应用于发达国家市场，涉及的主要场景为室内环境。

从网规组网的角度而言，是针对室内无线场景建立微微站覆盖布局，解决宏基站对室内覆盖不足，同时吸纳室内用户容量。

●LampSite(小功率有源DAS)方案能在写字楼，办公楼和体育场馆场景下，每万m2上提供超出传统无源DAS方案100倍的容量。

●2015年后将大量出现天线级同频小区分裂的需求，需要用LampSite解决方案来提供。

–原来每宏RRU可覆盖5~10层（1~2万m2），则5~20层楼的建筑物容量需求只要1~2个RRU共小区来提供就足够；–伴随室内热点和容量的增加，预计2018年前可通过BBU扩容和在弱点井新增Macro/Micro RRU来提供楼层级的同频小区分裂；–2018年之后巨大的室内MBB流量只能通过铺设横向光纤或网线、用pRRU替换无源天线的方式部署LampSite网络来提供天线级的同频小区分裂，实现每楼层可能超过2个RRU的容量需求。

LampSite的定位及价值1.2 LampSite组网结构LampSite的主要组网结构如上图，使用BBU+RHUB+pRRU的连接方式进行组网。

该项目LTE新增覆盖方式改采用Lampsite设备安装，方便快捷，且后台易于统一管理优化。

pRRU支持LTE/WCDMA系统，pRRU 与RHUB采用超五类线连接供电，RHUB与BBU采用光纤连接。

pRRU实物。

LampSite常见硬件故障处理定位故障范围的常用方法2观察法•观察法是我们发现、界定设备故障范围的常用方法。

观察的内容主要有设备告警、指示灯显示、WebLMT 面板状态。

找规律法•是否同一单板存在问题。

•是否同一小区或者载波存在问题。

•凡是出现了告警，要观察告警是单个还是多个类似的告警。

对比/互换•对比是指将故障的部件或现象与正常的部件或现象进行比较分析，找出问题的所在。

•互换是指将处于正常状态的部件与可能故障的部件对调，比较对调前后二者变化，以此判断故障的范围或部位。

告警名称告警归属告警含义对系统影响单板硬件故障告警BBU当单板硬件故障时，产生此告警。

单板无法正常工作，单板承载的业务可能中断。

单板不在位告警BBU在对应槽位已配置相应单板，但未检测到单板在位信号时，产生此告警。

故障单板无法正常工作，导致单板承载的业务中断。

单板下电告警BBU当单板下电或单板无法上电时，产生此告警。

单板承载的业务中断。

单板未插紧告警BBU当单板未插紧时，产生此告警。

故障单板可能无法正常工作，导致单板承载的业务中断。

存在单板告警原因：1.单板硬件故障、单板温度异常。

2.故障单板硬件故障、背板槽位故障、主控板硬件故障、故障单板所在框内主控板未插紧、故障单板未插或未插紧。

3.电源模块直流输出异常,为避免单板被意外烧毁，单板温度过高自动下电;电源模块供电能力不足; 用户执行了人工下电操作。

4.背板槽位故障;故障单板硬件故障;故障单板未插或未插紧。

红色：故障绿色：正常灰色：配置未插板或对端配置蓝色：正在启动中存在单板告警原因：1.光模块故障。

2.光模块未安装或未插紧;3.光模块连线故障;4.光纤接头或光模块安装松动，或光模块老化;5.光纤接头不洁净，存在灰尘等异物;告警名称告警含义对系统影响BBU CPRI 光模块故障告警当BBU 连接下级射频单元的端口上的光模块故障时，产生此告警。

无法获取光模块信息。

BBU CPRI 光模块/电接口不在位告警当BBU 连接下级射频单元的端口上的光模块或者电接口连线不在位时，产生此告警。

LampSite解决方案产品概述文档版本03发布日期2014-03-30版权所有© 华为技术有限公司2014。

保留一切权利。

非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。

商标声明和其他华为商标均为华为技术有限公司的商标。

本文档提及的其他所有商标或注册商标，由各自的所有人拥有。

注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118产品概述目录目录1 产品定位和特点 (3)1.1 产品定位 (3)1.2 产品特点 (3)1.2.1 GSM/WCDMA/LTE制式 (3)1.2.2 WLAN制式 (4)2 产品架构 (5)2.1 概述 (5)2.1.1 产品组成 (5)2.1.2 典型配置 (6)2.2 BBU3900 (11)2.3 DCU (11)2.4 RHUB3908设备 (11)2.4.1 RHUB3908外形 (12)2.4.2 RHUB3908接口 (12)2.4.3 PSU (15)2.5 pRRU3901设备 (16)2.5.1 pRRU3901外形 (16)2.5.2 pRRU3901接口 (17)3 安装与应用场景 (21)3.1 安装场景 (21)3.2 应用场景 (21)4 运维系统架构 (23)5 技术指标 (25)5.1 射频指标 (25)5.2 WiFi指标 (28)5.3 整机指标 (28)5.3.1 RHUB3908整机指标 (28)5.3.2 pRRU3901整机指标 (29)5.4 环境要求 (29)5.5 遵从协议及标准 (30)6 缩略语表 (32)1 产品定位和特点1.1 产品定位在移动通信技术日新月异发展的今天，如何利用创新的技术优化无线网络的建网方式，如何融合多元技术，降低运营商的投资风险，助力构建面向未来的移动网络，无疑将成为运营商选择合作伙伴和网络建设投资的关注点。

LampSite解决方案使用建议1 LampSite 解决方案介绍LampSite系统仅有三级网元：基带处理单元BBU、中继扩展单元RHUB、射频天线一体化单元pRRU，各网元功能说明如下：pRRU: 射频拉远单元，实现射频信号处理功能，内置全向天线，支持U&L双模。

体积小、重量轻，造型美观，可通过吸顶、挂墙等方式安装在室内目标覆盖区域。

RHUB: CPRI接口压缩汇聚单元，接收BBU发送的下行基带数据传给pRRU，并将pRRU的上行基带数据经过一定的合路处理后向BBU发送。

内置PoE供电电路，可通过PoE向pRRU供电。

安装于站点的弱电井内或直接挂墙安装。

BBU:基带处理单元，功能同宏基站单BBU，集中安装在机房中。

2 LampSite 使用场景建议1、细分场景分析2.1 交通枢纽（机场、火车站）：2.1.1场景特点1)建筑空旷、面积大、钢结构为主，走线施工要求高；2)话务密度大，流动性强，数据业务需求大，高端用户比重大；3)节假日存在业务突发性超大容量需求。

2.1.2方案设计要点1)基于不同功能区业务体验需求，通过链路预算和仿真，规划容量、小区和覆盖指标；2)根据交通枢纽业务流动性强的特性，充分发挥共小区特性，规划小区，解决频繁切换和潮汐效应问题。

3)根据未来容量增长预测设计好小区分裂后的小区边缘区域，降低干扰。

2.1.3方案选型分析1)室内一体化微RRU（LampSite）：架构简单便于部署；内置MIMO满足高端用户的高速率体验需求；灵活支持小区合并/分裂，满足潮汐效应，以及未来容量扩展需求。

(优选)2)传统DAS: 需要部署2套DAS系统支持MIMO，部署困难；MIMO性能对2个天线的点位布放，功率平衡要求高，DAS系统的MIMO性能难以保障；扩容改造需要增加RRU以及进行线路改造，扩容困难。

(次选)2.1.4应用案例为什么北京机场选址LampSite解决方案？站点介绍北京机场，世界第二大的机场，建筑面积140万平方米客流量：8千万/年原2/3G系统为单路DAS系统痛点大型交通枢纽是当地重要地标之一，也是运营商的一个重要品牌窗口，用户体验至关重要，LTE建设MIMO是必须的，不能通过简单合路的方式解决LTE覆盖问题；原DAS系统深埋在建筑的水泥钢筋架构里面，无法再新建一套DAS系统与原系统形成MIMO；目前的3G DAS系统已经出现了容量瓶颈，但无法扩容，后续的LTE系统必须要建设一套可持续扩容演进的系统。

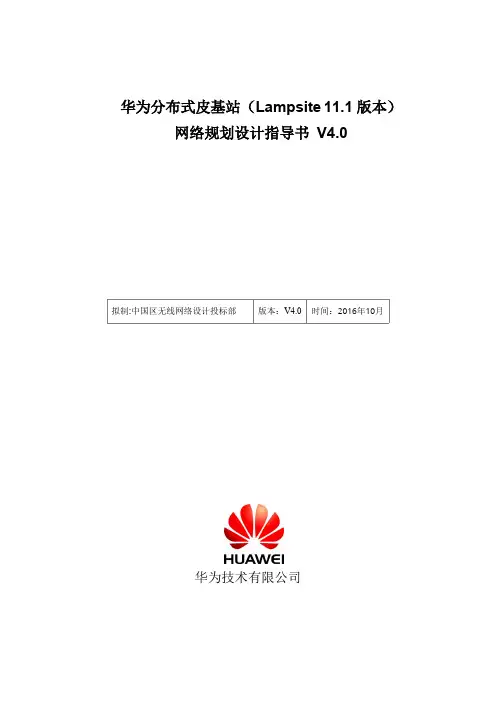

华为分布式皮基站（Lampsite 11.1版本）网络规划设计指导书 V4.0华为技术有限公司拟制:中国区无线网络设计投标部版本：V4.0时间：2016年10月;目录1 总体介绍 (3)1.1总体介绍 (3)2 产品架构 (4)2.1 产品组成 (4)2.2 BBU (4)2.3 RHUB (5)2.4 DCU (6)2.5 pRRU (7)3 总体规划流程 (10)4 覆盖规划 (11)4.1 覆盖规划目标 (11)4.2 覆盖规划流程 (11)4.3 覆盖规划方法和原则 (12)4.3.1 pRRU点位布放原则 (12)4.3.2天线选择原则 (13)4.3.3 Lampsite与传统DAS覆盖规划差异点 (13)5 容量规划 (14)5.1 容量规划目标 (14)5.2 容量规划总体原则和流程 (14)6 组网与小区规划 (16)6.1 组网规划目标 (16)6.2 组网与小区规划总体原则和流程 (16)6.3组网与小区规划原则 (17)6.4 小区边界划分原则（同传统DAS） (18)6.5 小区间干扰规划 (19)1 总体介绍1.1 总体介绍华为分布式皮基站（Lampsite）方案是华为整合无线平台资源，融合多元技术，推出的室内热点扩容和盲点补充的无线室内多模深度覆盖解决方案。

它在已经成功商用基站的基础上，新开发了RHUB和pRRU两款设备，利用光纤和以太网线承载CPRI接口，和BBU（GSM场景还需要DCU）一起构成了新的室内解决方案。

它具备易部署、配置灵活，软分裂提升容量、平滑演进等特点，可以很好地满足室内环境的无线网络容量和覆盖需求。

本文主要介绍华为分布式皮基站（Lampsite）网络规划的流程和方法。

主要内容包含如何针对不同场馆进行Lampsite覆盖规划、容量规划、组网规划、工程实施等，其目的在于辅助设计院规划华为分布式皮基站（Lampsite）方案。

2 产品架构2.1 产品组成GSM&TDL双模典型场景下，Lampsite解决方案的产品组成如图2-1所示。

电信Lampsite部署培训材料目录1、Lampsite站点解决方案2、不同场景部署建议3、施工部署建议BBURHUB pRRU 弹性容量匹配未来容量的不确定性网络能力开放提升网络增值能力架构支持5G 演进匹配未来5G 新技术的不确定性系统端到端可管可控故障提前发现，减少投诉Cat6A 网线光纤有源室分易扩容，易5G 演进，易运维，可增值，有效保护长期投资数字化室分头端有源化传输IT 化运维可视化华为有源室分解决方案--LampSiteLTE 单模，LampSite 解决方案的产品典型组网拓扑结构示意图(pRRU3911为例)实物链接示意图(pRRU3911为例)pRRU 型号配套RHUB 型号CRPI 网口带宽(Gbps)网线根数配置pRRU3902/3907RHUB3908 1.251根pRRU3901/3911RHUB3908 1.251根或2根pRRU3912/3917RHUB3918 2.51根RHUB-pRRU 配套关系及网线根数配置BBU 与最后一级RHUB 之间的光纤拉远距离长度不超过10km ；CDMA(DCU 馈入)&LTE 多模，LampSite 解决方案的产品典型组网拓扑结构示意图(pRRU3911为例)实物链接示意图(pRRU3911为例)pRRU 型号配套RHUB 型号CRPI 网口带宽(Gbps)网线根数配置pRRU3902/3907RHUB3908 1.251根pRRU3901/3911RHUB3908 1.251根或2根pRRU3912/3917RHUB3918 2.51根RHUB-pRRU 配套关系及网线根数配置BBU 与最后一级RHUB 之间的光纤拉远距离长度不超过10km ；DCU 与最后一级RHUB 之间的光纤拉远距离长度不超过3km ；LampSite 解决方案的产品介绍-BBU3910产品规格最大业务指标BBU3910尺寸（高x 宽x 深）86mm x 442mm x 310mm重量≤ 12kg（满配置）输入电源-48V DC ，电压范围：-57V DC ～-38.4V DC典型功耗125W （1UBBP + 1UMPT ）防护等级IP20安装环境19英寸机柜室内应用或安装在室外型机柜内同步方式GPS能力说明备注pRRU 数UMPTb 板<=96UMPT e 板<=192当BBU 下pRRU 数超过96时，需要至少同时从2块基带板出纤，每块出纤基带板物理连接的pRRU 数不能超过96个RHUB 数UMPTb 板<=24UMPT e 板<=48逻辑小区数UMPTb 板：<=36UMPT e 板：<=72LampSite解决方案的产品介绍-RHUB 参数RHUB3908指标RHUB3918指标功能RHUB为射频远端CPRI数据汇聚单元，负责将pRRU数据汇聚到BBU，实现通信RHUB为射频远端CPRI数据汇聚单元，负责将pRRU数据汇聚到BBU，实现通信级联能力最大支持4级级联最大支持4级级联端口能力2*9.8G CPRI,8* ETH, 单网线接8个pRRU,2*10.1G CPRI,8* ETH, 最大可接入8个pRRU,尺寸（宽*高*深）19inch*1U*310mm19inch*1U*310mm输入电源AC 220V，每RHUB必配空开6A~16A AC 220V，每RHUB必配空开6A~16A供电能力每端口90W每端口90W 防护等级IP20IP20重量<6Kg<6Kg典型使用场景RHUB室内放置，交流供电场景；可支持挂墙安装RHUB室内放置，交流供电场景；可支持挂墙安装RHUB3908RHUB3918说明：1、RHUB3908不能配套pRRU3912；2、RHUB3918仅和pRRU3912配套使用；3、RHUB3918不能和RHUB3908级联使用；华为全系列数字化室分方案满足室内全场景应用诉求IBW:40Mhz 频段：1.8G+2.1G 或850M+2.1G 功率:2*100mw/频备注：850M: 2*50mw pRRU3902pRRU3911pRRU5922IBW:50Mhz 频段：850M+1.8G+2.1G 功率:2*100mw/频备注：850M: 2*50mw pRRU3912IBW:50Mhz 频段：850M+1.8G+2.1G 功率:2*100mw/频备注：850M: 2*50mw IBW:50Mhz 频段：850M+1.8G+2.1G 功率:2*100mw/频备注：850M: 2*50mwRHUB39088个1.25GE 以太网接口拉远100米8个2.5GE 以太网接口拉远200米pRRU3907IBW:40Mhz 频段：1.8G+2.1G 功率：2*100mw/频室外型RHUB3918上市时间2018年4月部件介绍-室内pRRU3902设备型号pRRU3902pRRU3902频段 1.8G+2.1G850M+2.1G输出功率•2*100mW for 1.8G FDD•1*50mW for 850M CDMA •2*100mW for 2.1G FDD•2*100mW for 2.1G FDD产品形态pRRU3902-内置天线pRRU3902-内置天线pRRU3902-外置天线pRRU3902-外置天线载波数1.8G: 1L850M：4C2.1G: 1L 2.1G: 1L天线内置天线增益(2dBi Gain) *体积重量 1.2L/1.2Kg 1.2L/1.2Kg传输1*1G 1*1GpRRU3902(内置天线/外置天线)部件介绍-室内pRRU3911设备型号pRRU3911 室内型频段850M+1.8G+2.1G输出功率•1*50mW for 850M CDMA •2*100mW for 1.8G FDD •2*100mW for 2.1G FDD产品形态pRRU3911(850M+1.8G+2.1G)内置天线pRRU3911(850M+1.8G+2.1G)外置天线载波数850M：4CDMA 或者1L FDD1.8G: 1L FDD2.1G: 1L FDD天线内置天线增益(2dBi Gain)体积重量 1.6L/1.6Kg传输2*1GpRRU3911(内置天线/外置天线)部件介绍-室内pRRU3912设备型号pRRU3912四频频段850M+1.8G+2.1G输出功率CDMA 850M: 1*50mW FDD 1.8G ：2*100mW FDD 2.1M：2*100mW产品形态pRRU3912 内置天线/室内模块载波数850M：4 CDMA1.8G：1 L FDD2.1G: 1 L FDD天线内置天线增益(2dBi Gain) 体积重量 1.8L/1.8Kg传输CPRI_E：1*2.5G 备注：1、整个模块LTE载波最大支持3个2T2R；2、整个模块最大支持1个DCU馈入，CDMA支持1T1R 馈入。

LampSite常见硬件故障处理定位故障范围的常用方法2观察法•观察法是我们发现、界定设备故障范围的常用方法。

观察的内容主要有设备告警、指示灯显示、WebLMT 面板状态。

找规律法•是否同一单板存在问题。

•是否同一小区或者载波存在问题。

•凡是出现了告警，要观察告警是单个还是多个类似的告警。

对比/互换•对比是指将故障的部件或现象与正常的部件或现象进行比较分析，找出问题的所在。

•互换是指将处于正常状态的部件与可能故障的部件对调，比较对调前后二者变化，以此判断故障的范围或部位。

告警名称告警归属告警含义对系统影响单板硬件故障告警BBU当单板硬件故障时，产生此告警。

单板无法正常工作，单板承载的业务可能中断。

单板不在位告警BBU在对应槽位已配置相应单板，但未检测到单板在位信号时，产生此告警。

故障单板无法正常工作，导致单板承载的业务中断。

单板下电告警BBU当单板下电或单板无法上电时，产生此告警。

单板承载的业务中断。

单板未插紧告警BBU当单板未插紧时，产生此告警。

故障单板可能无法正常工作，导致单板承载的业务中断。

存在单板告警原因：1.单板硬件故障、单板温度异常。

2.故障单板硬件故障、背板槽位故障、主控板硬件故障、故障单板所在框内主控板未插紧、故障单板未插或未插紧。

3.电源模块直流输出异常,为避免单板被意外烧毁，单板温度过高自动下电;电源模块供电能力不足; 用户执行了人工下电操作。

4.背板槽位故障;故障单板硬件故障;故障单板未插或未插紧。

红色：故障绿色：正常灰色：配置未插板或对端配置蓝色：正在启动中存在单板告警原因：1.光模块故障。

2.光模块未安装或未插紧;3.光模块连线故障;4.光纤接头或光模块安装松动，或光模块老化;5.光纤接头不洁净，存在灰尘等异物;告警名称告警含义对系统影响BBU CPRI 光模块故障告警当BBU 连接下级射频单元的端口上的光模块故障时，产生此告警。

无法获取光模块信息。

BBU CPRI 光模块/电接口不在位告警当BBU 连接下级射频单元的端口上的光模块或者电接口连线不在位时，产生此告警。
