二元相图作业

《材料科学基础》第五章习题——二元相图1、发生匀晶转变的两个组元在晶体结构、原子尺寸方面有什么特点？答：两者的晶体结构相同，原子尺寸相近，尺寸差小于15%。

2、固溶体合金的相图如下图所示，试根据相图确定：①成分为ω(B) = 40%的合金首先要凝固出来的固体成分；（画图标出）②若首先凝固出来的固相成分含ω(B) =60%，合金的成分为多少？（画图标出）③成分为ω(B) = 70%的合金最后凝固的液体成分；（画图标出）④合金成分为ω(B) = 50%，凝固到某温度时液相含ω(B)为40%，固相含有ω(B) = 80%，此时液体和固相各占多少？（计算）①过ω(B) = 40%的成分线与液相线的交点做与底边的平行线交固相线即可②过ω(B) = 60%的成分线与固相线的交点做与底边的平行线交液相线即可③过ω(B) = 70%的成分线与固相线的交点做与底边的平行线交液相线即可④液相：（80-50）/（80-40）=0.75固相：（50-40）/（80-40）=0.253、指出下列相图中的错误，并加以改正。

由相律知，三相平衡时，图中应该为一点，而不是线段，且二元相图中最多只有三相平衡，所以把d图中r相除去。

由相律知在二元相图中纯组元凝固温度恒定，液固相线交于一点4、根据教材图7.20，假设F与G点坐标分别选取5%与99%，计算：①Sn含量为40%的合金在凝固至室A 20 40 60 80 B温度W(B) %αL+aL温后的组织组成比例；②根据初生相（α）、共晶组织中的相（α+β），以及冷却过程中析出的二次相（αⅡ或βⅡ），计算室温下的相组成比例。

解：①Sn 含量为40%的合金在凝固至室温后的组织组成比例：%95.48199.611940)(=--=+βαW=--⨯--=5991999199.61409.61αW 43.45%%6.7599519199.61409.61=--⨯--=∏βW②根据一次相、共晶组织中的相，以及冷却过程中析出的二次相，计算室温下的相组成比例：5、Mg-Ni 系的一个共晶反应为设C 1为亚共晶合金，C 2为过共晶合金，这两种合金中的初生相的质量分数相等，但C 1合金中的α总量为C 2合金中的α总量的2.5倍，试计算C 1和C 2的成分。

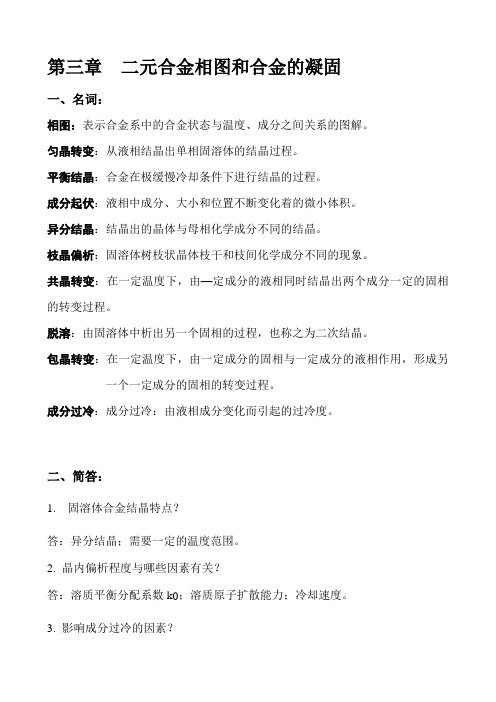

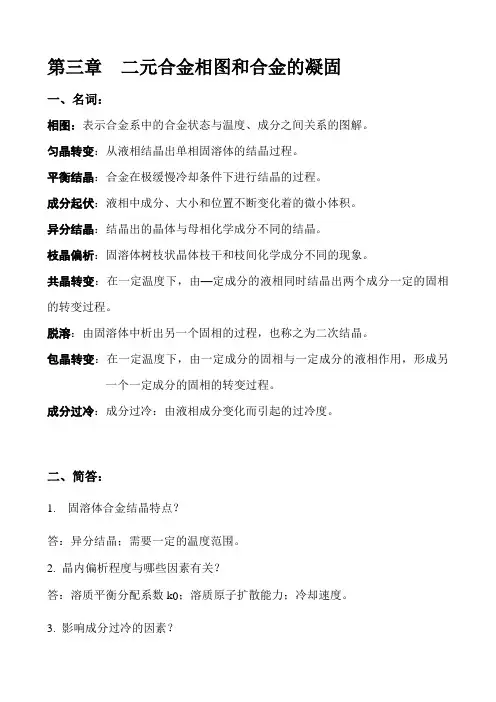

第三章二元合金相图和合金的凝固一、名词：相图：表示合金系中的合金状态与温度、成分之间关系的图解。

匀晶转变：从液相结晶出单相固溶体的结晶过程。

平衡结晶：合金在极缓慢冷却条件下进行结晶的过程。

成分起伏：液相中成分、大小和位置不断变化着的微小体积。

异分结晶：结晶出的晶体与母相化学成分不同的结晶。

枝晶偏析：固溶体树枝状晶体枝干和枝间化学成分不同的现象。

共晶转变：在一定温度下，由—定成分的液相同时结晶出两个成分一定的固相的转变过程。

脱溶：由固溶体中析出另一个固相的过程，也称之为二次结晶。

包晶转变：在一定温度下，由一定成分的固相与一定成分的液相作用，形成另一个一定成分的固相的转变过程。

成分过冷：成分过冷：由液相成分变化而引起的过冷度。

二、简答：1. 固溶体合金结晶特点？答：异分结晶；需要一定的温度范围。

2. 晶内偏析程度与哪些因素有关？答：溶质平衡分配系数k0；溶质原子扩散能力；冷却速度。

3. 影响成分过冷的因素？答：合金成分；液相内温度梯度；凝固速度。

4. 相图分折有哪几步？答：以稳定化合物为独立组元分割相图并分析；熟悉相区及相；确定三相平衡转变性质。

三、绘图题绘图表示铸锭宏观组织三晶区。

四、书后习题1、何谓相图？有何用途？答：相图：表示合金系中的合金状态与温度、成分之间关系的图解。

相图的作用：由相图可以知道各种成分的合金在不同温度下存在哪些相、各个相的成分及其相对含量。

2、什么是异分结晶？什么是分配系数？答：异分结晶：结晶出的晶体与母相化学成分不同的结晶。

分配系数：在一定温度下，固液两平衡相中溶质浓度之比值。

3、何谓晶内偏析？是如何形成的？影响因素有哪些？对金属性能有何影响，如何消除？答：晶内偏析：一个晶粒内部化学成分不均匀的现象形成过程：固溶体合金平衡结晶使前后从液相中结晶出的固相成分不同，实际生产中，液态合金冷却速度较大，在一定温度下扩散过程尚未进行完全时温度就继续下降，使每个晶粒内部的化学成分布均匀，先结晶的含高熔点组元较多，后结晶的含低熔点组元较多，在晶粒内部存在着浓度差。

二元液系相图一、实验目的1、测定环己烷-乙醇系统的沸点组成图（T-X图）2、掌握阿贝折光仪的使用方法二、实验原理1、一个完全互溶的二元系统的沸点-组成图，表明在气液二相平衡时，沸点和两相组成间的关系.2、在常温下，两种液态物质以任意比例相互溶解所组成的体系称之为完全互溶双液系。

完全互溶双液系在恒定压力下的沸点—组成图可分为三类：3、（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。

4、（2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。

5、（3）最大正偏差：混合物存在着最低沸点，如正丙醇—水体系，如图1(c)所示。

BB B(a)(b)(c)本实验绘制环己烷-乙醇二元液系的T-X图。

其方法为将不同组成的溶液于蒸馏仪中进行蒸馏看，沸腾平衡后记下温度，一次吸取少量的蒸馏液和蒸出液。

分别用阿贝折光计测定其折射率，然后由环己烷-乙醇的折射率组成标准曲线或其数据表确定相应组成，从而绘制环已烷-乙醇二元液系相图。

三、实验仪器与试剂1、沸点测定仪1个；取样管12支；阿贝折光计1台；环己烷（分析纯）；无水乙醇（分析纯）；直流稳压电源1台四、实验步骤1、纯液体折光率的测定。

分别测定乙醇和环己烷的折光率。

2、工作曲线的绘制。

这有实验书所给定的数据进行绘制。

3、测定沸点-组成数据（1）安装沸点测定仪。

将干燥的沸点测定仪按图2-1安装图2-1好，检查带有温度计的橡皮塞是否塞紧。

加热用的电阻丝要靠近底部中心，温度计的水银球不能接触电阻丝，而且每次更换溶液后，要保证测定条件尽量平行（包括水银温度计和电阻丝的相对位置）。

（2）用老师粗略的配制好的20%，40% ，60% ，80%组成的环己烷-乙醇溶液约50ml。

（3）测定沸点及平衡的气液相组成。

取下塞子，加入所要测定的溶液（40ml），其液面以在水银球中部为宜。

接好加热线路，打开冷凝水，再接通电源。

调节直流稳压电源电压调节旋钮，使加热电压为10-15v,缓慢加热。

实验二异丙醇——环己烷体系的气——液平衡相图一、目的1. 在常压下测定一完全互溶双液系在不同组成时的沸点和气液两相平衡时的组成并作出沸点——组成相图。

2. 了解沸点的测定方法。

3. 用阿贝折光仪测量液相和气相的组成，了解液体折光率的测定原理和方法。

二、原理两种在常温时为液体的物质混合起来而成的二组分体系称为双液系，两液体若能按任意比例互相溶解，称完全互溶双液系；若只能在一定比例范围内互溶，则称为部分互溶双液系。

例如异丙醇、环己烷双液系；丙酮、氯仿双液系；乙醇、水双液系都是完全互溶双液系，苯、水双液系是部分互溶双液系。

液体的沸点是指液体的蒸气压和外压相等时的温度。

在一定的外压下，纯液体的沸点有确定的值。

但对双液系，沸点不仅是与外压有关，而且还和双液系的组成有关，即和双液系中两种液体的相对含量有关。

由两种挥发性液体所构成的溶液与气相呈平衡时，气相组成与液相组成经常不同，亦即在恒压下将该溶液蒸馏，馏出液和母液组成不同。

对理想溶液，每一组分在气相中所占的分压P B等于该纯组分的饱和蒸发压P B与液相中该组分之摩尔分数的乘积，此即拉乌尔定律的数学表达式：P B=P B X B。

对大多数实际溶液由于两种液体分子的相互影响，与拉乌尔定律发生很大的偏差，原因是在两种组分之间存在着化学反应的趋势或者发生缔合，致使溶液的挥发性变小，另外有些物质组成溶液后使缔合度变小，溶液的挥发度增大，在这些实际溶液沸点组成曲线上便出现了最高或最低点，其液相曲线与气相曲线相交于一点，即两相组分相同，再继续蒸馏，只是使气相的总量增加而溶液的组成及沸点均不改变，这溶液称为恒沸混合物。

本实验研究由异丙醇——环己烷按不同比例组成的溶液，在蒸馏过程中，当达到一定沸点时，分别取出馏出液和母液试样，用物理方法，测其折光率分析其组成，尔后t-x相图。

折光率是一个物质的特征数值，溶液的折光率与组成有关，因此在一定温度下测定一系列已知浓度溶液的折光率，作出该溶液折光率——组成工作曲线，就可按内插法得到这种未知溶液的组成。

0039.具有不一致熔融二元化合物的二元相图如下图，在低共熔点E发生如下析晶过程：LA+C，已知E点的B含量为20%，化合物C的B含量为64%。

今有C1，C2两种配料，已知C1中B含量是C2中B含量的1.5倍，且在高温熔融冷却析晶时，从该二配料中析出的初相（即达到低共熔温度前析出的第一种晶体）含量相等。

请计算C1，C2的组成。

B%bL+AL+ A m B nA+ A m B nA mB n +BA A mB n BA mB n BL+BTaEPDC2C1yx解：设C2中B含量为x, 则C1中B含量为1.5x，由题意得：所以C1组成B含量为26％，C2组成B含量为17.3％。

0040. 已知A和B两组份构成具有低共熔点的有限固溶体二元系统。

试根据下列实验数据绘制概略相图：A的熔点为1000℃，B的熔点为700℃。

含B25％的试样在500℃完全凝固，其中含73 ％初相S A(B)和26％S A(B)+S B(A)共生体。

含B50％的试样在同一温度下凝固完毕，其中含40％初相S A(B)和60％S A(B)+S B(A)共生体，而S A(B)相总量占晶相总量的50％。

实验数据均在平衡状态时测定。

A BBS A(B)+S B(A)S A(B)S B(A)S A(B)+LL+S B(A)abCEDxyzB%O1P2L+S B(A)分析：要绘制相图必须求出C、D、E三点。

因而由题分析此两种组成点必在CE间。

解：设C点含B为x%,E点含B为y%，点含B为z%，由题意得关系式：解得：x=5.1 y=79.9 z=94.9由此可确定C、D、E三点的位置，从而绘出其草图。

0004.下图是具有多晶转变的某物质的相图，其中 DEF 线是熔体的蒸发曲线。

KE 是晶型 I 的升华曲线； GF 是晶型 II 的升华曲线； JG 是晶型Ⅲ的升华曲线，回答下列问题：(1) 在图中标明各相的相区，并把图中各无变点的平衡特征用式子表示出来。

名词解释1.匀晶转变：2.包晶转变：3.平衡凝固：4.伪共晶：5.非平衡共晶：6.共晶转变：7.偏晶转变：8.共析反应：9.包析转变：10.熔晶转变11.合晶转变：12.一次相或初生相；13.二次相或次生相14.扩散退火：15.离异共晶：16.钢17.铸铁18.奥氏体:19.莱氏体：20.珠光体：21.三次渗碳体22.调幅分解23.成分过冷24.枝晶偏析25.正偏析26.宏观偏析概念辨析题1、共晶转变与共析转变2、奥氏体与铁素体的异同点：3、二次渗碳体与共析渗碳体的异同点。

4、稳定化合物与不稳定化合物5、均匀形核与非均匀形核6、平衡凝固与非平衡凝固7、光滑界面与粗糙界面8、钢与铸铁9、热过冷与成分过冷10、一次相与二次相11、伪共晶与离异共晶12、正偏析与反偏析相图题一、相图题(20分)1．画出Fe-Fe 3C 相图，填出各区的组织组成物。

(6分)2．分析含碳O.65％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示意图。

(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。

(6分)C e F -e F 3相图为二、相图题(22分)1_画出 相图，填出各区域的组织组成物。

(6分) 2．分析含碳0.4％的铁碳合金的平衡结晶过程，画出其冷却曲线和室温时的显微组织示 意图。

(8分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。

(8分)C e F -e F 3三、相图题(25分)1．画出相图，标出重要点的温度与含碳量，填出各区域的组织组成物。

(7分) 2．分析含碳3.5％的铁碳合金的平衡凝固过程，画出其冷却曲线和室温时的显微组织示意图。

(10分)3．用杠杆定律计算该合金在室温时的组织组成物和相组成物的量。

(8分)四、相图题1、Fe —Fe 3C 相图，结晶过程分析及计算1）分析含碳0.53～0.77％的铁碳合金的结晶过程，并画出结晶示意图。

2） 计算室温下亚共析钢（含碳量为x ）的组织组成物的相对量。

实验二异丙醇——环己烷体系的气——液平衡相图一、目的1. 在常压下测定一完全互溶双液系在不同组成时的沸点和气液两相平衡时的组成并作出沸点——组成相图。

2. 了解沸点的测定方法。

3. 用阿贝折光仪测量液相和气相的组成，了解液体折光率的测定原理和方法。

二、原理两种在常温时为液体的物质混合起来而成的二组分体系称为双液系，两液体若能按任意比例互相溶解，称完全互溶双液系；若只能在一定比例范围内互溶，则称为部分互溶双液系。

例如异丙醇、环己烷双液系；丙酮、氯仿双液系；乙醇、水双液系都是完全互溶双液系，苯、水双液系是部分互溶双液系。

液体的沸点是指液体的蒸气压和外压相等时的温度。

在一定的外压下，纯液体的沸点有确定的值。

但对双液系，沸点不仅是与外压有关，而且还和双液系的组成有关，即和双液系中两种液体的相对含量有关。

由两种挥发性液体所构成的溶液与气相呈平衡时，气相组成与液相组成经常不同，亦即在恒压下将该溶液蒸馏，馏出液和母液组成不同。

对理想溶液，每一组分在气相中所占的分压P B等于该纯组分的饱和蒸发压P B与液相中该组分之摩尔分数的乘积，此即拉乌尔定律的数学表达式：P B=P B X B。

对大多数实际溶液由于两种液体分子的相互影响，与拉乌尔定律发生很大的偏差，原因是在两种组分之间存在着化学反应的趋势或者发生缔合，致使溶液的挥发性变小，另外有些物质组成溶液后使缔合度变小，溶液的挥发度增大，在这些实际溶液沸点组成曲线上便出现了最高或最低点，其液相曲线与气相曲线相交于一点，即两相组分相同，再继续蒸馏，只是使气相的总量增加而溶液的组成及沸点均不改变，这溶液称为恒沸混合物。

本实验研究由异丙醇——环己烷按不同比例组成的溶液，在蒸馏过程中，当达到一定沸点时，分别取出馏出液和母液试样，用物理方法，测其折光率分析其组成，尔后t-x相图。

折光率是一个物质的特征数值，溶液的折光率与组成有关，因此在一定温度下测定一系列已知浓度溶液的折光率，作出该溶液折光率——组成工作曲线，就可按内插法得到这种未知溶液的组成。
