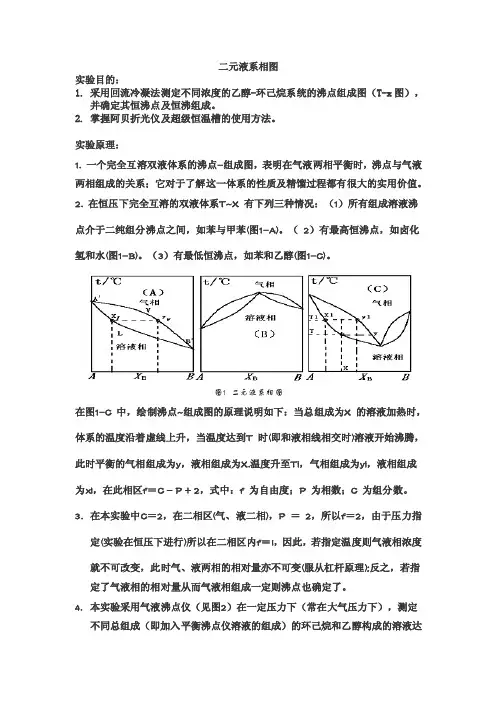

二元液系相图(实验数据分析)

二元液系相图实验目的：1.采用回流冷凝法测定不同浓度的乙醇-环己烷系统的沸点组成图（T-x图），并确定其恒沸点及恒沸组成。

2.掌握阿贝折光仪及超级恒温槽的使用方法。

实验原理：1. 一个完全互溶双液体系的沸点-组成图，表明在气液两相平衡时，沸点与气液两相组成的关系；它对于了解这一体系的性质及精馏过程都有很大的实用价值。

2. 在恒压下完全互溶的双液体系T~X 有下列三种情况：（1）所有组成溶液沸点介于二纯组分沸点之间，如苯与甲苯(图1-A)。

（2）有最高恒沸点，如卤化氢和水(图1-B)。

（3）有最低恒沸点，如苯和乙醇(图1-C)。

图1 二元液系相图在图1-C 中，绘制沸点~组成图的原理说明如下：当总组成为X 的溶液加热时，体系的温度沿着虚线上升，当温度达到T 时(即和液相线相交时)溶液开始沸腾，此时平衡的气相组成为y，液相组成为X.温度升至Ti，气相组成为yi，液相组成为xi，在此相区f＝C - P + 2，式中：f 为自由度；P 为相数；C 为组分数。

3.在本实验中C＝2，在二相区(气、液二相)，P ＝2，所以f＝2，由于压力指定(实验在恒压下进行)所以在二相区内f＝l，因此，若指定温度则气液相浓度就不可改变，此时气、液两相的相对量亦不可变(服从杠杆原理);反之，若指定了气液相的相对量从而气液相组成一定则沸点也确定了。

4.本实验采用气液沸点仪（见图2）在一定压力下（常在大气压力下），测定不同总组成（即加入平衡沸点仪溶液的组成）的环己烷和乙醇构成的溶液达到气液平衡时的温度及气、液组成。

再根据测得数据作出该系统在此压力下的沸点-组成图。

相图与压力有关，作图时必须注明平衡压力值。

1-温度计；2-电热丝；3-冷凝管；4-液相取样冷凝口；5气相取样冷凝口；6-空气排出口；7-变压器接头两种纯液体构成理想混合物时，其中各组分的气相平衡分压在所有浓度范围内都符合拉乌尔定律：p1=p1*x1p2=p2*x2（1）式中：p1、p2为两组分气液平衡时气相分压；x1、x2为平衡时两组分的液相物质的摩尔分数；p1*、p2*为两组分纯液体在平衡温度下的饱和蒸汽压。

二元液系气液平衡相图 LELE was finally revised on the morning of December 16, 2020实验二二元液系气液平衡相图一、实验目的1、了解环己烷—乙醇系的沸点—组成图2、由图上得出其最低恒沸温度及最低恒沸组成（含乙醇%）3、学会使用数字阿贝折射仪4、学会使用WTS—05数字交流调压器二、原理一个完全互溶双液体系的沸点—组成图，表明在气液二相平衡时沸点和二相成分间的关系，它对了解这一体系对行为及分馏过程都有很大的实用价值。

在恒压下完全互溶双液系的沸点与组分关系有下列三种情况：1、溶液沸点介于二纯组分之间；2、溶液有最高恒沸点；3、溶液有最低恒沸点。

图1表示有最低恒沸点，本次实验图形也像如此的样子，A′LB′代表液相线的交点表示在该温度时互成平衡的二相的成份。

绘制沸点—成份图的简单原理如下：当总成份为X的溶液开始蒸馏时，体系的温度沿虚线上升，开始沸腾时成份为Y的气相生成。

若气相量很少，x、y二点即代表互成平衡时液气二相成份。

继续蒸馏，气相量逐渐增多，沸点沿虚线继续上升，气液二相成份分别在气相和液相线上沿箭头指示方向变化。

当二相成份达到某一对数值x′和y′，维持二相的量不变，则体系气液二相又在此成份达到平衡，而二相的物质数量按杠杆原理分配。

本实验利用回流的方法保持气液二相相对量一定，则体系温度恒定。

待二相平衡后，取出二相的样品，用阿贝折光仪测定其折射率。

得出该温度下气液二相平衡成份的坐标点，改变体系的总成份，再用上法找出一对坐标点，这样测得若干坐标点后，分别按气相点和液相点连成气相线和液相线，即得T—X平衡图。

三、步骤1、安装接通仪器，打开冷凝水；2、加入环己烷20ml，蒸馏至沸腾，待小兜有液体后回流三次，温度平衡2—3分钟基本不变，记下温度，关闭调压器；3、A组加入乙醇，用上法测定温度，然后关闭调压器，取出气相，液相的样品，测其折射率，以后分别加入,,,,乙醇；4、B组加入20ml无水乙醇，蒸馏至沸腾，待小兜有液体后回流三次，温度平衡2—3分钟基本不变，记下温度，关闭调压器；5、加环己烷用上法测定温度，然后关闭调压器，取出气相，液相样品，测其折射率，以后分别加入,,,,环己烷；6、将所得的折射率在相应的工作曲线上找到组成；7、关闭电源，冷凝水，整理好仪器，倒掉废液；8、签字，还工作曲线表。

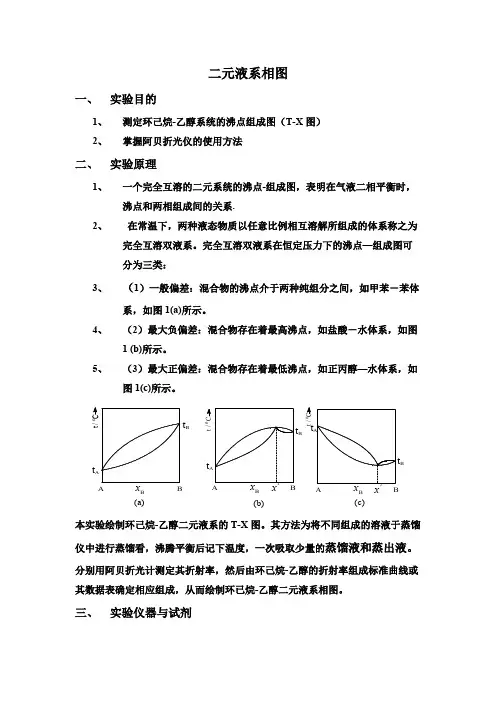

二元液系相图一、实验目的1、测定环己烷-乙醇系统的沸点组成图（T-X图）2、掌握阿贝折光仪的使用方法二、实验原理1、一个完全互溶的二元系统的沸点-组成图，表明在气液二相平衡时，沸点和两相组成间的关系.2、在常温下，两种液态物质以任意比例相互溶解所组成的体系称之为完全互溶双液系。

完全互溶双液系在恒定压力下的沸点—组成图可分为三类：3、（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图1(a)所示。

4、（2）最大负偏差：混合物存在着最高沸点，如盐酸－水体系，如图1 (b)所示。

5、（3）最大正偏差：混合物存在着最低沸点，如正丙醇—水体系，如图1(c)所示。

BB B(a)(b)(c)本实验绘制环己烷-乙醇二元液系的T-X图。

其方法为将不同组成的溶液于蒸馏仪中进行蒸馏看，沸腾平衡后记下温度，一次吸取少量的蒸馏液和蒸出液。

分别用阿贝折光计测定其折射率，然后由环己烷-乙醇的折射率组成标准曲线或其数据表确定相应组成，从而绘制环已烷-乙醇二元液系相图。

三、实验仪器与试剂1、沸点测定仪1个；取样管12支；阿贝折光计1台；环己烷（分析纯）；无水乙醇（分析纯）；直流稳压电源1台四、实验步骤1、纯液体折光率的测定。

分别测定乙醇和环己烷的折光率。

2、工作曲线的绘制。

这有实验书所给定的数据进行绘制。

3、测定沸点-组成数据（1）安装沸点测定仪。

将干燥的沸点测定仪按图2-1安装图2-1好，检查带有温度计的橡皮塞是否塞紧。

加热用的电阻丝要靠近底部中心，温度计的水银球不能接触电阻丝，而且每次更换溶液后，要保证测定条件尽量平行（包括水银温度计和电阻丝的相对位置）。

（2）用老师粗略的配制好的20%，40% ，60% ，80%组成的环己烷-乙醇溶液约50ml。

（3）测定沸点及平衡的气液相组成。

取下塞子，加入所要测定的溶液（40ml），其液面以在水银球中部为宜。

接好加热线路，打开冷凝水，再接通电源。

调节直流稳压电源电压调节旋钮，使加热电压为10-15v,缓慢加热。

实验名称:二元液系相图学院:XXXXXXXXXX班级：XXXXXXXXX姓名（学号）：XXX(XXXXXXXX) 指导教师：XXX实验时间：XXXXXXXXXXXXXX二元液系相图一、实验目的1.测定环己烷-乙醇系统的沸点组成图（T-X图）。

2.掌握阿贝（Abbe）折光仪的使用方法。

二、实验原理两种液态物质以任何比例混合都形成均相溶液的系统称这完全互中溶双液系。

在恒定压力下溶液沸点与平衡的气液相组成的关系，可用沸点－组成图(t－x图)表示。

完全互溶双液系的沸点－组成图可分为两三种：一种为最简单的情况，溶液沸点介于两个纯组分沸点之间，如图6-1所示。

纵坐标表示温度，横坐标表示组分B的摩尔分数(x B，y B)。

下面一条曲线表示气液平衡时温度(即溶液沸点)与液想组成的关系，称液相线(T－x线)。

上面的线表示平衡温度与气相组成的关系,称气相线(T－y线)。

若总组成为Z B的系统在压力p及温度t时达到气液两相平衡，其液相组成为x B气相组成为y B(见图6-1)。

另两种类型为具有恒沸点的完全互溶双液系统气液平衡相图，如图6-2所示。

其中(a)为具有低恒沸点相图，(b)为具有高恒沸点相图。

这两类相图中气相线与液相线在某处相切。

相切点对应的温度称为恒沸温度，对应组成的混合物称恒沸混合物。

恒沸混合物在恒沸点达气液平衡，平衡的气、液组成相同。

同一双液系在不同压力下，恒沸点及恒沸混合物是不同的。

本实验绘制环己烷-乙醇二元液系的T-X图。

其方法为将不同组成的溶液于蒸馏仪中进行蒸馏，沸腾平衡后记下温度，依次吸取少量的蒸馏液和蒸出液。

分别用阿贝折光计测定其折射率，然后由环己烷-乙醇的折射率-组成标准曲线或其数据表确定相应组成，从而绘制环己烷-乙醇二元液系相图。

三、仪器和试剂沸点测定仪；取样管；阿贝折光仪。

环己烷（分析纯）；无水乙醇（分析纯）；环己烷摩尔分数分别为0.2、0.4、0.6、0.8的乙醇溶液。

四、实验步骤1.纯液体折光率的测定分别测定乙醇和环己烷的折光率。

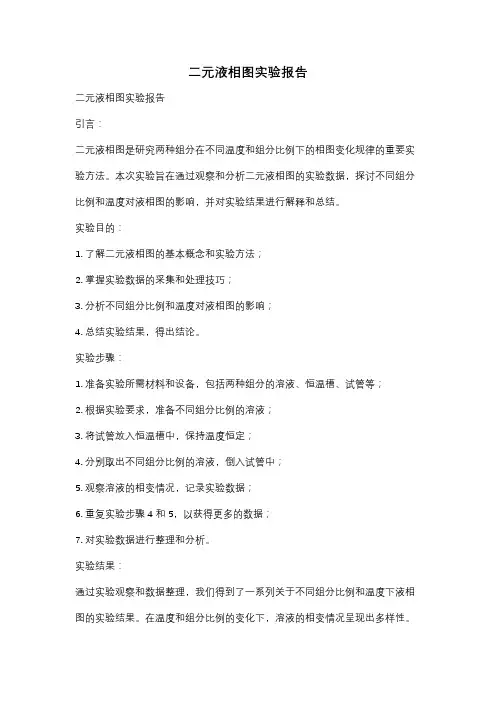

二元液相图实验报告二元液相图实验报告引言：二元液相图是研究两种组分在不同温度和组分比例下的相图变化规律的重要实验方法。

本次实验旨在通过观察和分析二元液相图的实验数据，探讨不同组分比例和温度对液相图的影响，并对实验结果进行解释和总结。

实验目的：1. 了解二元液相图的基本概念和实验方法；2. 掌握实验数据的采集和处理技巧；3. 分析不同组分比例和温度对液相图的影响；4. 总结实验结果，得出结论。

实验步骤：1. 准备实验所需材料和设备，包括两种组分的溶液、恒温槽、试管等；2. 根据实验要求，准备不同组分比例的溶液；3. 将试管放入恒温槽中，保持温度恒定；4. 分别取出不同组分比例的溶液，倒入试管中；5. 观察溶液的相变情况，记录实验数据；6. 重复实验步骤4和5，以获得更多的数据；7. 对实验数据进行整理和分析。

实验结果：通过实验观察和数据整理，我们得到了一系列关于不同组分比例和温度下液相图的实验结果。

在温度和组分比例的变化下，溶液的相变情况呈现出多样性。

首先，我们观察到在某一特定温度下，当组分比例为一定数值时，溶液呈现出两相共存的情况。

这表明在该温度下，两种组分的溶解度达到了平衡状态，形成了相对稳定的液相图。

其次，随着温度的升高或降低，溶液的相变情况也发生了变化。

在一些温度下，溶液呈现出单相的状态，即两种组分完全溶解在一起；而在另一些温度下，溶液则呈现出两相共存的状态，即两种组分分别形成不同的相。

这种相变情况的出现与组分的溶解度和相互作用有关。

此外，我们还观察到随着组分比例的变化，液相图的形状也发生了变化。

当组分比例接近某个特定值时，液相图呈现出明显的相变点，即两相共存的比例达到了最大或最小值。

这种现象可以解释为在该比例下，两种组分的相互作用达到了平衡状态，形成了稳定的液相图。

讨论与结论：通过对实验结果的分析，我们可以得出以下结论：1. 温度对液相图的形状和相变情况有重要影响，不同温度下溶液呈现出不同的相态；2. 组分比例对液相图的形状和相变情况也有重要影响，不同组分比例下溶液呈现出不同的相态；3. 液相图的形状和相变情况受到组分的溶解度和相互作用的影响；4. 实验结果与理论模型的符合程度可以用来评估理论模型的准确性和适用性。

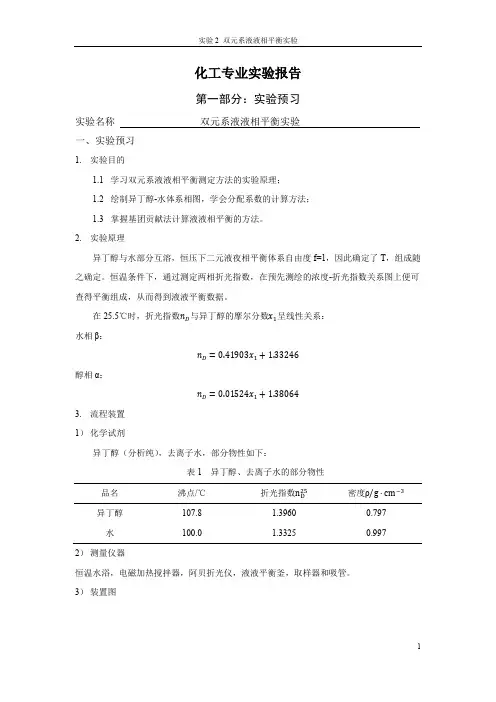

化工专业实验报告第一部分：实验预习实验名称双元系液液相平衡实验一、实验预习1.实验目的1.1学习双元系液液相平衡测定方法的实验原理；1.2绘制异丁醇-水体系相图，学会分配系数的计算方法；1.3掌握基团贡献法计算液液相平衡的方法。

2.实验原理异丁醇与水部分互溶，恒压下二元液夜相平衡体系自由度f=1，因此确定了T，组成随之确定。

恒温条件下，通过测定两相折光指数，在预先测绘的浓度-折光指数关系图上便可查得平衡组成，从而得到液液平衡数据。

在25.5℃时，折光指数n D与异丁醇的摩尔分数x1呈线性关系：水相β：n D=0.41903x1+1.33246醇相α：n D=0.01524x1+1.380643.流程装置1）化学试剂异丁醇（分析纯），去离子水，部分物性如下：表1 异丁醇、去离子水的部分物性品名沸点/℃折光指数密度异丁醇107.8 1.3960 0.797水100.0 1.3325 0.9972）测量仪器恒温水浴，电磁加热搅拌器，阿贝折光仪，液液平衡釜，取样器和吸管。

3）装置图图1 液液相平衡关系测定装置4.实验步骤1）合上电闸，打开恒温槽，将温度恒定在30℃；2）开电磁搅拌开关（不要打开加热开关）并调节至适当的搅拌速度；3）观察平衡釜中的温度计，5min内温差不超过0.1℃，即停止搅拌；4）静置5min，继续观察有无温度变化；5）仔细观察液液分界面，用清洁的吸管吸取上层清液，洗涤3次，再吸取上层样品，供折光分析用（注意，吸取样品时必须十分细心，防止上下液层有所混杂）；6）将下层取样器沿着铁架降至液液平衡釜底部，抽出玻璃棒，使下层清液流入下层取样管中，再用清洁的吸管插入下层取样管中，按吸取上层样品的方法取样（注意：吸管需干燥，清洁）；7）用阿贝折光仪分析样品，折光仪恒温25.5±0.1℃，取样两次取平均（注意：不要连续两次取同一相，以对原有平衡造成更大破坏，应按照上相、下相再上相、下相的顺序）；8）将釜内温度提高至40及50℃，重复上述工作；9）实验完毕，关电源，将试液倒回回收瓶，做好清洁工作。

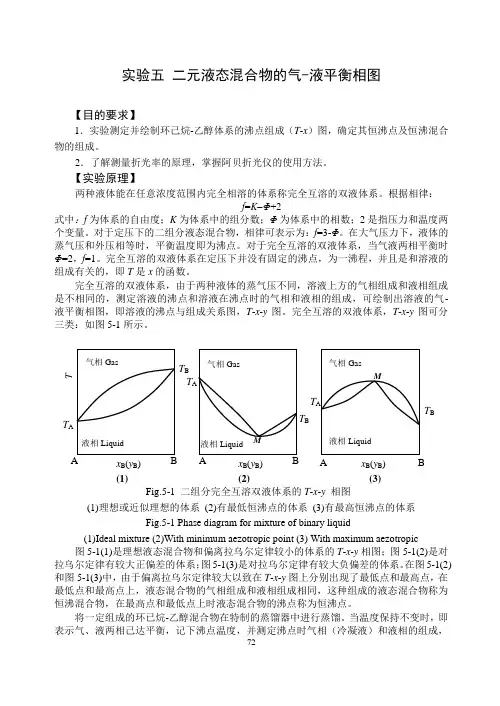

实验五 二元液态混合物的气-液平衡相图【目的要求】1．实验测定并绘制环己烷-乙醇体系的沸点组成（T -x ）图，确定其恒沸点及恒沸混合物的组成。

2．了解测量折光率的原理，掌握阿贝折光仪的使用方法。

【实验原理】两种液体能在任意浓度范围内完全相溶的体系称完全互溶的双液体系。

根据相律：f =K Φ+2式中：f 为体系的自由度；K 为体系中的组分数；Φ为体系中的相数；2是指压力和温度两个变量。

对于定压下的二组分液态混合物，相律可表示为：f =3-Φ。

在大气压力下，液体的蒸气压和外压相等时，平衡温度即为沸点。

对于完全互溶的双液体系，当气液两相平衡时Φ=2，f =1。

完全互溶的双液体系在定压下并没有固定的沸点，为一沸程，并且是和溶液的组成有关的，即T 是x 的函数。

完全互溶的双液体系，由于两种液体的蒸气压不同，溶液上方的气相组成和液相组成是不相同的，测定溶液的沸点和溶液在沸点时的气相和液相的组成，可绘制出溶液的气-液平衡相图，即溶液的沸点与组成关系图，T -x -y 图。

完全互溶的双液体系，T -x -y 图可分三类：如图5-1所示。

图5-1(1)是理想液态混合物和偏离拉乌尔定律较小的体系的T -x -y 相图；图5-1(2)是对拉乌尔定律有较大正偏差的体系；图5-1(3)是对拉乌尔定律有较大负偏差的体系。

在图5-1(2)和图5-1(3)中，由于偏离拉乌尔定律较大以致在T -x -y 图上分别出现了最低点和最高点，在最低点和最高点上，液态混合物的气相组成和液相组成相同，这种组成的液态混合物称为恒沸混合物，在最高点和最低点上时液态混合物的沸点称为恒沸点。

将一定组成的环已烷-乙醇混合物在特制的蒸馏器中进行蒸馏。

当温度保持不变时，即表示气、液两相己达平衡，记下沸点温度，并测定沸点时气相（冷凝液）和液相的组成，Fig.5-1 二组分完全互溶双液体系的T -x -y 相图 (1)理想或近似理想的体系 (2)有最低恒沸点的体系 (3)有最高恒沸点的体系 Fig.5-1 Phase diagram for mixture of binary liquid(1)Ideal mixture (2)With minimum aezotropic point (3) With maximum aezotropic 液相Liquid 气相Gas T B x B (y B ) (3) M A B液相Liquid气相Gas T A T B x B (y B ) T (1) AB 液相Liquid 气相Gas T A T Bx B (y B ) (2) M A B T A图5-2 沸点仪示意图 1.温度计；2.接加热器；3.加液口；4.电热丝连接点；5.电热丝；6.分馏液；7.分馏液取样口 Fig.5-2 The sketch of ebulliometer 1.thermometer;2. connection pole;3. inlet orifice; 4. connection point of heater with wire;5.heater; 6. fractional liquid;7. sampling orifice 即可得到一组T -x -y 数据。

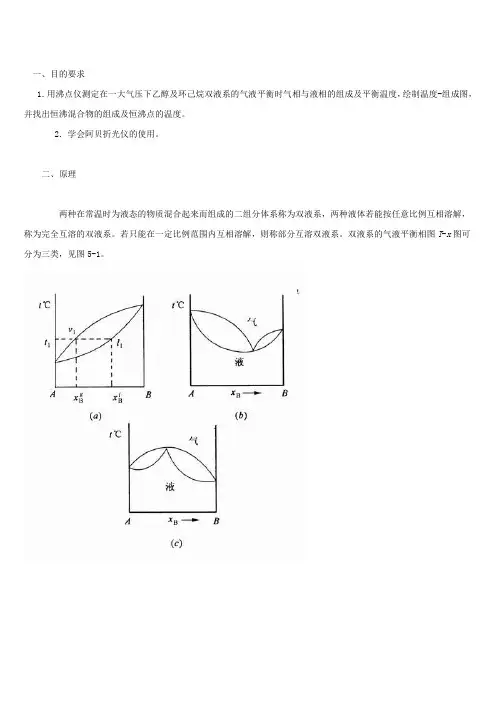

一、目的要求1．用沸点仪测定在一大气压下乙醇及环己烷双液系的气液平衡时气相与液相的组成及平衡温度，绘制温度-组成图，并找出恒沸混合物的组成及恒沸点的温度。

2．学会阿贝折光仪的使用。

二、原理两种在常温时为液态的物质混合起来而组成的二组分体系称为双液系，两种液体若能按任意比例互相溶解，称为完全互溶的双液系。

若只能在一定比例范围内互相溶解，则称部分互溶双液系。

双液系的气液平衡相图T-x 图可分为三类，见图5-1。

相线，表示在不同溶液的沸点时与溶液成平衡时的气相组成，下面的曲线表示液相线，代表平衡时液相的组成。

例如图x，液相组成点x。

无水乙醇(ml)1234环己烷(ml)43213．用阿贝折光仪测标准溶液以及纯乙醇、纯环己烷的折射率。

4．测定体系的沸点及气液两相的折射率。

测定方法如下：将一配制好的样品注入沸点仪中，液体量应盖过加热丝，处在温度计水银球的中部，旋开冷凝水，接通电源，电压不能超过规定电压，否则会烧断加热丝。

当液体沸腾、温度稳定后，记下沸腾温度及环境温度，并停止加热。

分别用滴管吸取气相及液相的液体用阿贝折光仪测其折射率，每份样品读数二次取平均值。

测定完之后，将沸点仪中的溶液倒回原试剂瓶中，换另一种样品按上述操作进行测定。

五、注意事项1．沸点仪中没有装人溶液之前绝对不能通电加热，如果没有溶液，通电加热丝后沸点仪会炸裂。

2．一定要在停止通电加热之后，方可取样进行分析。

3．使用阿贝折光仪时，棱镜上不能触及硬物（滴管），用擦镜纸擦镜面。

六、数据处理1．将标准溶液的体积百分数按式(5-1)换算成重量百分数，然后以重量百分数对折射作图。

W%=×100% (5-1)式中V1、D1分别代表乙醇的体积及比重，乙醇的比重在20℃为0.7893；V2、D2分别代表环己烷的体积及比重，环己烷的比重在20℃时为0.7791。

2．沸点校正，由于温度计的水银柱未全部浸人待测温度的区域内而须进行露茎校正。

校正公式 D t露＝K·n·（t测一t环） (5-2)式中K=0.00016，n为露出于被测体系之外的水银柱长度，t测为测量温度计上的读数，t环为环境温度。

实验二二元液系气液平衡相图一、实验目得1、了解环己烷—乙醇系得沸点—组成图2、由图上得出其最低恒沸温度及最低恒沸组成(含乙醇％)3、学会使用数字阿贝折射仪4、学会使用WTＳ-05数字交流调压器二、原理一个完全互溶双液体系得沸点—组成图,表明在气液二相平衡时沸点与二相成分间得关系,它对了解这一体系对行为及分馏过程都有很大得实用价值。

在恒压下完全互溶双液系得沸点与组分关系有下列三种情况:１、溶液沸点介于二纯组分之间;2、溶液有最高恒沸点;３、溶液有最低恒沸点、图１表示有最低恒沸点,本次实验图形也像如此得样子,A′ＬB′代表液相线得交点表示在该温度时互成平衡得二相得成份。

绘制沸点—成份图得简单原理如下:当总成份为X得溶液开始蒸馏时,体系得温度沿虚线上升,开始沸腾时成份为Y得气相生成、若气相量很少,x、ｙ二点即代表互成平衡时液气二相成份。

继续蒸馏,气相量逐渐增多,沸点沿虚线继续上升,气液二相成份分别在气相与液相线上沿箭头指示方向变化。

当二相成份达到某一对数值x′与y′,维持二相得量不变,则体系气液二相又在此成份达到平衡,而二相得物质数量按杠杆原理分配。

本实验利用回流得方法保持气液二相相对量一定,则体系温度恒定。

待二相平衡后,取出二相得样品,用阿贝折光仪测定其折射率。

得出该温度下气液二相平衡成份得坐标点,改变体系得总成份,再用上法找出一对坐标点,这样测得若干坐标点后,分别按气相点与液相点连成气相线与液相线,即得T—X平衡图。

三、步骤1、安装接通仪器,打开冷凝水;2、加入环己烷20mｌ,蒸馏至沸腾,待小兜有液体后回流三次,温度平衡2—3分钟基本不变,记下温度,关闭调压器;3、Ａ组加入乙醇０。

5mｌ,用上法测定温度,然后关闭调压器,取出气相,液相得样品,测其折射率,以后分别加入1。

0,2.0,4、0,8.0,12、0mｌ乙醇;4、B组加入20ｍl无水乙醇,蒸馏至沸腾,待小兜有液体后回流三次,温度平衡２-３分钟基本不变,记下温度,关闭调压器;5、加环己烷0。

实验6 二元液系相图第次课 4 学时实验6 二元液系相图一、实验目的1. 用回流冷凝法测定常压下环己烷—异丙醇的气液平衡数据，绘制二元液系T～x 图，确定系统恒沸组成及恒沸温度。

2. 学会阿贝折光仪的使用。

二、实验原理在常温下，两种液态物质以任意比例相互溶解所组成的系统为完全互溶系统。

在恒定的压力下，表示溶液沸点与组成的图称之为沸点－组成图。

完全互溶双液系恒定压力下的沸点－组成图可以分成三类：⑴溶液沸点介于两纯组分沸点之间(图6－1)⑵溶液存在最低沸点(图6－2)⑶溶液存在最高沸点(图6－3)。

t/ ℃ p=常数 t/ ℃ p=常数t/ ℃ p=常数g g gt1l llA xG xLxB→ B A xB→B A xB→ B图(6－1) 图(6－2) 图(6－3)图(6－2)、图(6－3)有时被称为具有恒沸点的双液系。

和图(6－1)根本的区别在于，系统处于恒沸点时气、液两相的组成相同。

因而不能象第一类那样通过反复蒸馏而使两种组分完全分离。

如果进行简单的反复蒸馏只能得到某一纯组分和组成为恒沸点相应组成的混合物。

如果要获得两纯组分需要采用其它的方法。

系统的最高或最低恒沸点即为恒沸温度，恒沸温度对应的组成为恒沸组成。

异丙醇－环己烷双液系属于具有最低恒沸点一类的系统。

为了绘制沸点－组成图，可采用不同的方法。

化学方法和物理的方法，相对而言物理的方法具有简捷、准确的特点。

本实验是利用回流及分析的方法来绘制相图。

取不同组成的溶液在沸点仪中回流，测定其沸点及气、液相组成沸点数据可直接由温度计获得，气、液相组成可通过测定其折光率，然后由组成－折光率曲线中最后确定。

三、仪器和试剂蒸馏瓶 1套；调压器 1台；温度计( 50～100℃，1/10) 1支；阿贝折光仪 1台；长取样管 1支；短取样管 1支；25ml移液管 3支；电吹风机 1台；环己烷(A.R) 1瓶；异丙醇(A.R) 1瓶四、实验步骤1. 用阿贝折光仪测定纯环己烷、异丙醇及标准混合物样品的折光率。

二元液系相图一、实验目的1、用沸点仪测定在常压下环己烷-乙醇的气液平衡相图。

2、了解沸点的测定方法。

3、掌握阿贝折射仪的测量原理及使用方法。

二、实验原理1、液体的沸点是指液体的饱和蒸汽压和外压相等时的温度。

在一定外压下，纯液体的沸点有确定的值。

但对于完全互溶的双液系，沸点不仅与外压有关，而且还与双液系的组成有关。

2、用阿贝折射仪测定气液组成的折光率，来获得气液组成。

三、实验装置四、仪器及试剂仪器：EF-03沸点测量仪、阿贝折射仪、沸点仪、取样管试剂：无水乙醇、环己烷五、实验步骤1、安装好干燥的沸点仪。

2、加入纯乙醇30ml左右，盖好瓶塞，使电热丝浸入液体中，温度传感器与液面接触。

3、开冷凝水,将稳流电源调至（1.8-2.0A），接通电热丝，加热至沸腾，待数字温度计上读数恒定后，读下该温度值。

4、关闭电源，停止加热，将干燥的取样管自冷凝管上端插入冷凝液收集小槽中,取气相冷凝液样,迅速用阿贝折射仪测其折光率。

5、用干燥的小滴管取液相液样，用阿贝折射仪测其折光率。

6、分别在沸点仪中加入混合液，1、2、3、4、5、6重复上述操作。

7、根据环己烷-乙醇标准溶液的折射率，将上述数据转换成环己烷的摩尔分数，绘制相图。

8、实验完毕后,关闭冷凝水，关闭电源，整理实验台。

六、阿贝折光仪的使用1、用擦镜纸将镜面擦干，取样管垂直向下将样品滴加在镜面上，注意不要有气泡，然后将上棱镜合上，关上旋钮。

2、打开遮光板，合上反射镜。

3、轻轻旋转目镜，使视野最清晰。

4、旋转刻度调节手轮（下手轮），使目镜中出现明暗面（中间有色散面），图a。

5、旋转色散调节手轮（上手轮），使目镜中色散面消失，出现半明半暗面，图b,c。

6、再旋转刻度调节手轮（下手轮），使分界线处在十字相交点，图d。

7. 在下标尺上读取样品的折光率。

阿贝折光仪的校正（1）仪器校正。

在开始测定前，用纯水校正阿贝折光仪。

将超级恒温槽的温度调至25℃，将阿贝折光仪的数据调至1.3325，然后观察明暗分界线是否在十字线中间，若有偏差，则用螺丝刀微量旋转小孔内的螺钉，使分界线位移至十字线中间。

物理化学实验报告实验名称：完全互溶双液系统气液平衡相图的绘制专业班级：生物工程112班学生姓名：钟坤学号：1108110391实验时间：2103年5月14日8:00~10:00指导老师：刘定富老师一．实验目的1．测定常压下环己烷－乙醇二元系统的气液平衡数据，绘制沸点－ 组成相图。

2．掌握双组分沸点的测定方法，通过实验进一步理解分馏原理。

3．掌握阿贝折射仪的使用方法。

二．实验原理两种液体物质混合而成的两组分体系称为双液系。

根据两组分间溶解度的不同，可分为完全互溶、部分互溶和完全不互溶三种情况。

两种挥发性液体混合形成完全互溶体系时，如果该两组分的蒸气压不同，则混合物的组成与平衡时气相的组成不同。

当压力保持一定，混合物沸点与两组分的相对含量有关。

恒定压力下，真实的完全互溶双液系的气－液平衡相图（T －x ），根据体系对拉乌尔定律的偏差情况，可分为3类：（1）一般偏差：混合物的沸点介于两种纯组分之间，如甲苯－苯体系，如图2.7(a)所示。

（2）最大负偏差：存在一个最小蒸汽压值，比两个纯液体的蒸汽压都小，混合物存在着最高沸点，如盐酸—水体系，如图2.7(b)所示。

（3）最大正偏差：存在一个最大蒸汽压值，比两个纯液体的蒸汽压t A t A tAtB t B t Bt / o C t / o C t / o C x B x Bx B A B A A B B(a)(b)(c)x 'x '都大，混合物存在着最低沸点如图2.7(c)）所示。

图2.7 二组分真实液态混合物气—液平衡相图（T-x图）后两种情况为具有恒沸点的双液系相图。

它们在最低或最高恒沸点时的气相和液相组成相同，因而不能象第一类那样通过反复蒸馏的方法而使双液系的两个组分相互分离，而只能采取精馏等方法分离出一种纯物质和另一种恒沸混合物。

为了测定双液系的T－x相图，需在气－液平衡后，同时测定双液系的沸点和液相、气相的平衡组成。

本实验以环己烷－乙醇为体系，该体系属于上述第三种类型，在沸点仪（如图2.8）中蒸馏不同组成的混合物，测定其沸点及相应的气、液二相的组成，即可作出T－x相图。

二元液系的气液平衡相图实验二十八二元液系的气液平衡相图1、实验目的①实验测定乙醇-环己烷二元液系的沸点-组成图，并由图决定其最低恒沸温度及最低恒沸混合物的组成。

②学会阿贝折射仪的使用及维护方法。

2、实验原理纯液体物质，组成一定的A、B两液体的混合物，在恒定的压力下沸点为确定值，液体混合物的沸点随组成不同而改变，因同样温度下，各组分挥发能力不同，即具有不同的饱和蒸气压，故平衡共存的气、液两相的组成通常并不相同。

因此在恒定压力下对不同组成的二组分液体进行蒸馏，测定两相平衡温度及馏出物(气相)和蒸馏液(液相)的组成，就可绘制出该系统的沸点与两相组成关系的T-x图，即沸点-组成图，通常称为蒸馏曲线。

二组分完全互溶液体系统蒸馏曲线可分为三类：(1)系统中两组分对拉乌尔定律的偏差都不大，在T-x图上溶液的沸点总是介于A、B两纯液体的沸点之间，如图6-1(a)所示。

(2)两组分对拉乌尔定律都产生较大的负偏差，在p-x图上出现最小值时，在T-x图上将出现最高点，如图6-1(b)所示。

(3)两组分对拉乌尔定律都产生较大的正偏差，在p-x图上出现最大值时，在T-x图上将出现最低点，如图6-1(c)所示。

最高点和最低点分别称为最高恒沸点和最低恒沸点，对应的组成称为恒沸组成，其相应的混合物称为恒沸混合物。

恒沸混合物蒸馏所得到的气、液两相组成相同，故不能用一次精馏的办法同时分出两个纯组分。

本实验是在某恒定压力下则定乙醇—环己烷二组分系统的沸点与组成平衡数据，并绘制该液体混合物的蒸馏曲线，其类型如图6-1(a)所示，这种类型的液态混合物中总是易挥发组分在平衡气相里的组成大于它在液相里的组成。

图6-1(a)中，与沸点t1对应的气相线上D点的组成是w B(g)、液相线上C点的组成是w B(l)。

t A＜t B，A较B易挥发，故w B(l)＞w B(g)，而w A(g)＞w A(l)。

测定混合物组成的方法分为物理法和化学法。

物理法是通过测定与系统组成有一定关系的某—物理性质(如电导、折射率、旋光度、吸收光谱、体积、压力等)而求出系统组成的方法。
