塑性工程系实验指导书

第一章 塑性成形原理实验一 真实应力-------应变曲线的测定一、实验目的：测定铝的静态（室温、低速）真实应力——应变曲线。

二、实验原理：在塑性成形力学分析中，真实应力——应变曲线是不可缺少的重要参数，例如材料进入塑性状态。

必须满足等效应力等于单向应力状态下的屈服应力。

而这个应力是随变形温度、变形速度和变形程度而变化的。

在一定温度、变形速度情况下，真实应力)(s 随变形程度ε的关系称为真实应力——应变曲线（也称硬化曲线）。

这里真实应力是指在单向应力状态下，任一瞬时作用在试件上的变形力)(P 与该瞬时试件横截面积)(F 之比：F P S /= -------------------------------（1）真实应力——应变曲线可通过单向拉伸；均匀镦粗试验获得或通过扭转等试验间接获得。

由于单向拉伸试验出现颈缩，变形程度爱到一定的限制，所以广泛采用均匀镦粗获得真实应力——应变曲线。

本实验采取以下措施：（1）、上下压板经淬硬、回火、硬削和抛光； （2）、试件尺寸比为1/00=R D ；（3）、试件端面置浅坑，储存润滑剂 。

（4）、试件每压下10%时，重新涂润滑剂。

压缩时对数应变：HH 0ln= ---------------------------------------------（2）0H ——压缩前试件高度H ——压缩瞬时试件高度压缩时的真实力按平均压力计算： 0F PF P S ==-----------------------------（3） F ——试件变形某一瞬时面积 ； 0F ——试件变形前面积； P ——轴向载荷。

三、实验设备和仪器：实验是在材力试验机上进行（也可在锤上或曲柄压力机上进行）。

力和变形的测量采用传感器、应变仪。

由X —Y 记录仪记录变形和位移的变化。

二个传感器及X —Y 记录仪简要说明见附录。

四、实验步骤：（1）、精确测量试件原始尺寸0D ，0H ；（2）、安装测力、测位移传感器并将其接入动态应变仪，再将应变仪输出端接入X —Y 记录仪；（3）、标定传达传感器（可直接用标定曲线）；（4）、将试件上下端涂润滑剂（石腊），放在试件压板之间；（5）、加压变形，每变形△H= mm卸载，重涂润滑剂；（6）、再加压直至所需变形程度；（7）、X—Y记录仪记录变形过程。

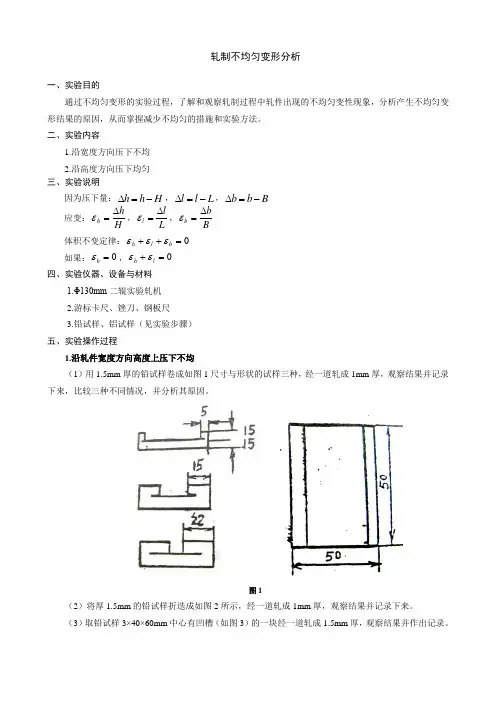

轧制不均匀变形分析一、实验目的通过不均匀变形的实验过程，了解和观察轧制过程中轧件出现的不均匀变性现象，分析产生不均匀变形结果的原因，从而掌握减少不均匀的措施和实验方法。

二、实验内容1.沿宽度方向压下不均2.沿高度方向压下均匀 三、实验说明因为压下量：H h h -=∆，L l l -=∆，B b b -=∆ 应变：H h h ∆=ε，L l l ∆=ε，Bb b ∆=ε 体积不变定律：0=++b l h εεε 如果：0=b ε，0=+l h εε 四、实验仪器、设备与材料1.Φ130mm 二辊实验轧机2.游标卡尺、锉刀、钢板尺3.铅试样、铝试样（见实验步骤） 五、实验操作过程1.沿轧件宽度方向高度上压下不均（1）用1.5mm 厚的铅试样卷成如图1尺寸与形状的试样三种，经一道轧成1mm 厚，观察结果并记录下来，比较三种不同情况，并分析其原因。

图1（2）将厚1.5mm 的铅试样折迭成如图2所示，经一道轧成1mm 厚，观察结果并记录下来。

（3）取铅试样3×40×60mm 中心有凹槽（如图3）的一块经一道轧成1.5mm 厚，观察结果并作出记录。

图2 图32.沿高度上均匀变形（1）将1×50×140mm 的铅试样绕于0.2×20×75mm 的铝板上，共绕三圈如下图4，用最大可能压下轧制，后将铅试样拆开，仔细观察铝片的情况。

（2）将1×50×70mm 的铅板迭放在同样尺寸的铝板上以△h=1mm 的压下量轧制，观察发生的现象。

图4六、实验思考与分析1.画出各实验前、后的示意图，并分析产生的各实验结果的原因及各部分所产生的应力情况。

2.简述不均匀变形的后果。

3.如何联系生产实际，采取措施来防止或减轻不均匀变形的不良影响。

实验二：滑动区和粘着区的测定一、实验目的在摩擦系数及变形区几何参数变化的条件下，测定滑动区和粘着区的大小。

二、实验原理在塑性变形过程中，接触表面金属质点相对于工具表面有径向滑动的区域，称为滑动区，没有径向滑动的区域叫粘着区。

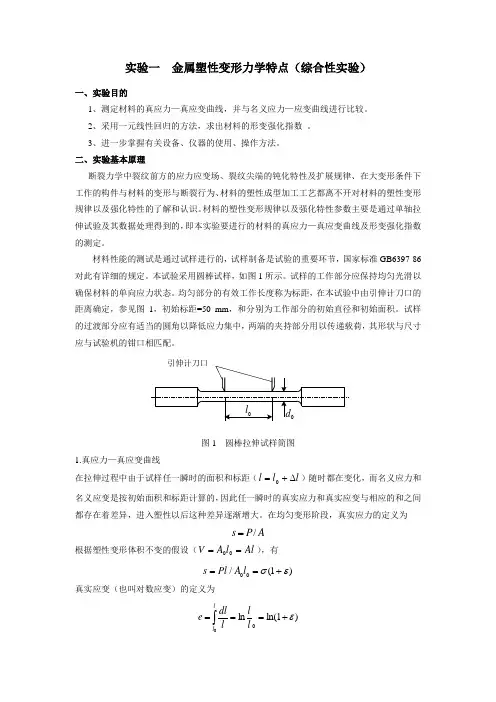

实验一 金属塑性变形力学特点（综合性实验）一、实验目的1、测定材料的真应力—真应变曲线，并与名义应力—应变曲线进行比较。

2、采用一元线性回归的方法，求出材料的形变强化指数 。

3、进一步掌握有关设备、仪器的使用、操作方法。

二、实验基本原理断裂力学中裂纹前方的应力应变场、裂纹尖端的钝化特性及扩展规律、在大变形条件下工作的构件与材料的变形与断裂行为、材料的塑性成型加工工艺都离不开对材料的塑性变形规律以及强化特性的了解和认识。

材料的塑性变形规律以及强化特性参数主要是通过单轴拉伸试验及其数据处理得到的，即本实验要进行的材料的真应力—真应变曲线及形变强化指数的测定。

材料性能的测试是通过试样进行的，试样制备是试验的重要环节，国家标准GB6397-86对此有详细的规定。

本试验采用圆棒试样，如图1所示。

试样的工作部分应保持均匀光滑以确保材料的单向应力状态。

均匀部分的有效工作长度称为标距，在本试验中由引伸计刀口的距离确定，参见图1，初始标距=50 mm ，和分别为工作部分的初始直径和初始面积。

试样的过渡部分应有适当的圆角以降低应力集中，两端的夹持部分用以传递载荷，其形状与尺寸应与试验机的钳口相匹配。

图1 圆棒拉伸试样简图1.真应力—真应变曲线在拉伸过程中由于试样任一瞬时的面积和标距（l l l ∆+=0）随时都在变化，而名义应力和名义应变是按初始面积和标距计算的，因此任一瞬时的真实应力和真实应变与相应的和之间都存在着差异，进入塑性以后这种差异逐渐增大。

在均匀变形阶段，真实应力的定义为A P s /=根据塑性变形体积不变的假设（Al l A V ==00），有)1(/00εσ+==l A Pl s真实应变（也叫对数应变）的定义为)1ln(ln 00ε+===⎰l l l dl e l l将上式展开： (323)2-+-=εεεe这说明在均匀变形的范围内，真应力恒大于名义应力，而真应变恒小于名义应变。

在弹性阶段由于应变值极小，二者的差异极小，没有必要加以区分。

《塑性成型原理》课程实验指导书上海工程技术大学材料工程学院材料加工工程系2010～2011年实验须知1．上试验课前，必须预习课程试验指导书及相关的讲课内容，明确试验目的及步骤，并做好进行试验数据记录的准备（试验指导教师有检查预习情况的责任，对未预习者，不得进行试验）。

2．进入试验室后，必须听从试验指导老师及相关人员的指导，遵守试验室有关制度。

3．进入试验室后，必须听从试验指导教师或相关人员介绍设备使用情况，待熟悉设备后，经指导教师同意方能开动设备。

4．使用试验设备前，必须按照试验指导书中所规定的试验步骤进行相关试验。

进行试验时，思想必须集中，要安全操作试验设备，避免实事故发生。

5．实验完毕后，必须整理试验场地（须将试验设备擦拭干净，上油，打扫试验场地等）。

6．学生必须爱护国家财产，如有损坏仪器、设备、工具、量具等物，应立即报告实验指导教师及相关人员。

属自然损坏，酌情处理；属故意损坏，除责令其检查外，应呈报学校进行处理。

7．试验试样原则上不准拿出实验室，如确实因测量未完成或其他情况，须得到实验指导老师同意，方能办理借出手续。

8．实验报告内容包括实验目地，步骤，使用仪器设备、工、模具以及测量数据及其结果分析等各方面。

实验数据需用曲线表示出来时，一律用方格纸描绘。

9．实验报告一律用学校所规定的统一的实验报告纸撰写，在实验结束后一周内交给课程指导教师。

实验一真实应力－应变曲线的测定与绘制一、实验目的1、学会真实应力－应变曲线的实验测定和绘制2、加强对真实应力－应变曲线物理意义及用途的认识二、实验用材料、使用工具及仪器设备1、试样：20＃钢，其尺寸如图1 所示图1 试样尺寸2、工具：游标卡尺、钢皮尺、冲子、光滑垫板3、仪器设备：600KN万能材料试验机三、实验内容真实应力－应变曲线反映了试样随着塑性变形程度增加，流动应力也相应不断上升，因此真实应力－应变曲线又称为硬化曲线。

真实应力－应变曲线的变化主要与实验材料的化学成分、组织结构、变形温度、应变速度等因素的影响有关。

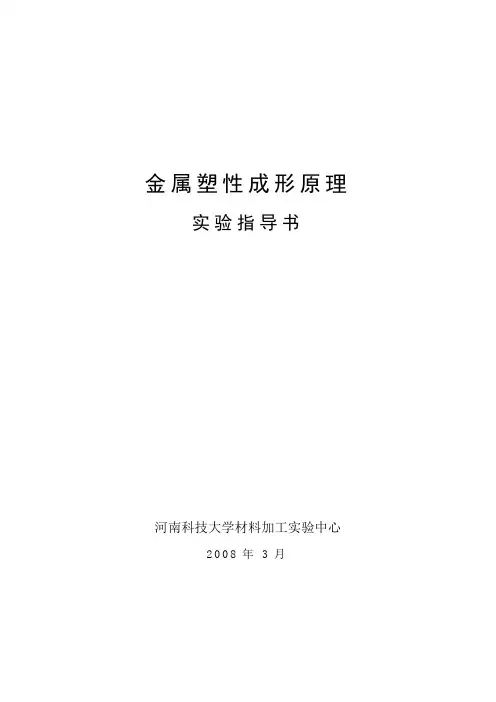

金属塑性成形原理实验指导书河南科技大学材料加工实验中心2008年3月实验一真实应力-应变曲线的绘制一、实验目的1、区别不同材料、不同热处理状态的金属试样形变特性。

2、掌握真实应力——应变（δ-ε）曲线建立过程以及用微机处理数据和绘制曲线的方法。

二、内容简介在金属塑性变形的研究中，用对数应变表示的真实应力-应变关系曲线具有普遍的意义，它是正确分析金属材料形变强化特性，计算变形力的依据。

该曲线是在对金属试样单向拉伸（或压缩）得到的拉伸（或压缩）曲线的基础上经数学转换绘制而成。

用电测方法记录拉伸曲线比材料实验机通常采用的方法精确，观察与测量也比较方便，能提高δ-ε曲线的绘制质量。

微机处理数据和绘制曲线能避免繁琐的人工计算，省时省力，因而在本实验中加以采用。

三、实验仪器、设备、工具与试样仪器：动态应变仪、位移、拉力传感器、X-Y函数记录仪、IBM-PC微机。

设备：60吨万能材料试验机。

工具：卡尺、半径规、冲子。

试样：正火处理A3钢和调质处理的45钢标准试样。

四、实验步骤1、接通各仪器电源，预热几分钟。

2、打试样标距LQ =100，并测量直径d。

3、将仪器有关旋纽搬到适当位置，预调平衡应变仪，装卡试样，调整到合适位置。

4、开试验机缓慢加载，观察记录曲线的变化。

当试样拉到塑性失稳点b时，记录最大拉应力值Pb（单位牛顿）。

5、在试样明显发生颈缩到断裂期间，适当停机2-3次。

每次都要测量细颈处直径dt，曲率半径Rt，并记在数据表内，在拉伸曲线的相应位置做标记以便查找该瞬时的拉力值，操作时要快捷，准确，配合得当。

6、每次记录完毕继续加载，直到最后断裂为止。

7、测量断裂后的标距L ，颈缩断裂处最小直径d min 和曲率半径R 。

8、在拉伸曲线上数出表示最大拉力的坐标格数Y b 和表示最大变形量的坐标格数X d （Y b和X d 均取成正整数）。

将实验过程中所有数据填入表1。

表1 实验数据记录表材 料原 始 尺 寸 载荷上升时 载 荷 下 降 时 断后尺寸 L 0D 0 P b D t R t d t R t d t R t L R d min五、数据处理1、拉伸曲线P-δ坐标值的标定由试验机读到的最大拉力P b 作为拉伸曲线上最高幅度Y b 的实际示值，并以P b /Y b 为纵坐标的比例尺可确定其它各点的实际拉力；把试样变化前后标距长度之差L-L 0/X d 为比例，确定其它各点的伸长变形值。

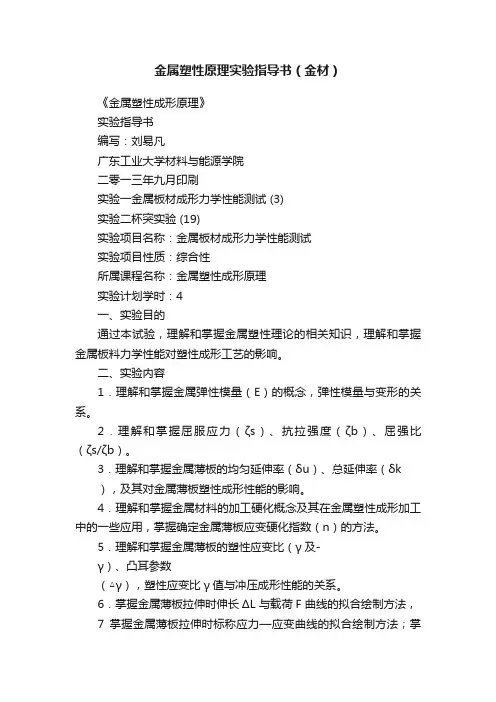

金属塑性原理实验指导书（金材）《金属塑性成形原理》实验指导书编写：刘易凡广东工业大学材料与能源学院二零一三年九月印刷实验一金属板材成形力学性能测试 (3)实验二杯突实验 (19)实验项目名称：金属板材成形力学性能测试实验项目性质：综合性所属课程名称：金属塑性成形原理实验计划学时：4一、实验目的通过本试验，理解和掌握金属塑性理论的相关知识，理解和掌握金属板料力学性能对塑性成形工艺的影响。

二、实验内容1．理解和掌握金属弹性模量（E）的概念，弹性模量与变形的关系。

2．理解和掌握屈服应力（ζs）、抗拉强度（ζb）、屈强比（ζs/ζb）。

3．理解和掌握金属薄板的均匀延伸率（δu）、总延伸率（δk），及其对金属薄板塑性成形性能的影响。

4．理解和掌握金属材料的加工硬化概念及其在金属塑性成形加工中的一些应用，掌握确定金属薄板应变硬化指数（n）的方法。

5．理解和掌握金属薄板的塑性应变比（γ及-γ）、凸耳参数（△γ），塑性应变比γ值与冲压成形性能的关系。

6．掌握金属薄板拉伸时伸长ΔL 与载荷F 曲线的拟合绘制方法，7掌握金属薄板拉伸时标称应力—应变曲线的拟合绘制方法；掌握金属薄板实际应力—应变曲线（硬化曲线）的绘制方法。

三、相关知识概述1．标称应力—应变曲线金属板料单向静力拉伸实验中，标称应力ζ=0A F与相对线应变ε= 0L L的关系曲线称为标称应力—应变曲线，其中 F 为拉伸载荷，A 0为试样原始横截面积，ΔL 为试样标距伸长量，L 0为试样原始标距长度。

2．标称应力—应变曲线的变形三阶段它分为弹性变形、均匀塑性变形和局部塑性变形阶段。

3．屈服应力屈服点是弹性变形与塑性变形分界点，对于有明显屈服点的金属，标称应力—应变曲线上屈服平台的应力称为屈服应力ζs ；对于没有明显屈服点的金属，在曲线上无屈服平台，这时规定试件产生残余应变ε=0.2%的应力作为材料的屈服应力，称为屈服强度，一般用ζ0.2表示。

对于理想塑性材料，屈服应力为常数，但对于一般工程材料，进入塑性状态后，继续变形时，会产生强化，则屈服应力将不断变化，即为后继屈服应力。

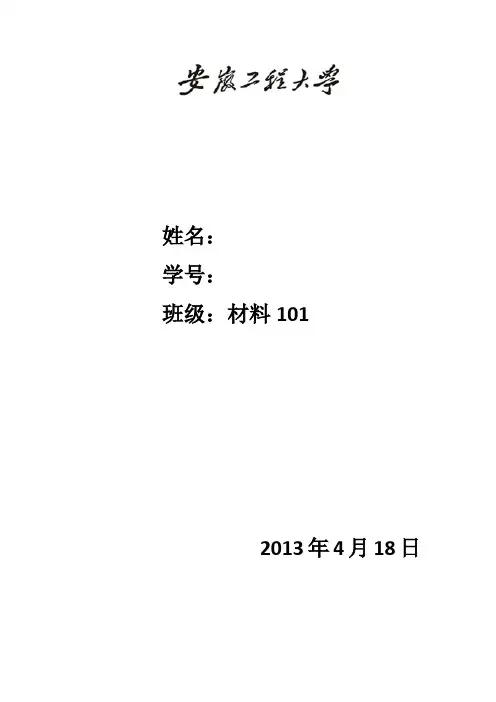

姓名：学号：班级：材料1012013年4月18日塑性实验实验报告一、实验目的1）掌握利用DEFORM-3D对塑性成型力学问题进行有限元建模的基本步骤。

2）掌握CAD和CAE软件的配合使用，进行塑性成型力学问题的模拟分析。

二、实验原理DEFORM-3D是在一个集成环境内综合建模、成形、热传导和成形设备特性进行模拟仿真分析。

适用于热、冷、温成形，提供极有价值的工艺分析数据。

如：材料流动、模具填充、锻造负荷、模具应力、晶粒流动、金属微结构和缺陷产生发展情况等。

DEFORM- 3D功能与2D类似，但它处理的对象为复杂的三维零件、模具等。

不需要人工乾预，全自动网格再剖分。

前处理中自动生成边界条件，确保数据准备快速可靠。

DEFORM- 3D模型来自CAD系统的面或实体造型（STL/SLA）格式。

DEFORM -3D 是一套基于工艺模拟系统的有限元系统(FEM)，专门设计用于分析各种金属成形过程中的三维 (3D) 流动，提供极有价值的工艺分析数据，有关成形过程中的材料和温度流动。

典型的DEFORM-3D应用包括锻造、挤压、镦头、轧制,自由锻、弯曲和其他成形加工手段。

三、实验步骤1．DEFORM前处理过程（Pre Processer）进入DEFORM前处理窗口。

了解DEFORM前处理中的常用图标设置模拟控制增加新对象网格生成材料的选择确立边界条件温度设定凸模运动参数的设置模拟控制设定设定对象间的位置关系对象间关系“Inter-Object”的设定生成数据库退出前处理窗口2．DEFORM求解（Simulator Processer）3．DEFORM后处理（Post Processer）了解DEFORM后处理中的常用图标。

步的选择真实应变金属流线载荷——行程曲线体积变化曲线四、实验过程五、实验结果组别1(10/0.08)组别3(30/0.08)组别五(10/0.15)组别六。

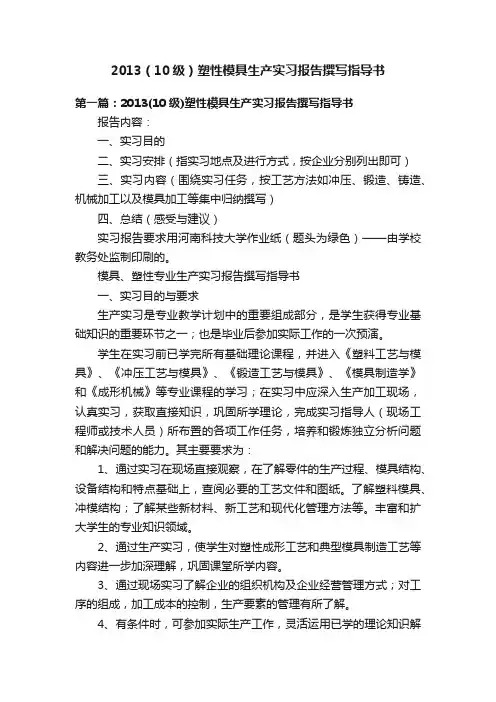

2013（10级）塑性模具生产实习报告撰写指导书第一篇：2013(10级)塑性模具生产实习报告撰写指导书报告内容：一、实习目的二、实习安排（指实习地点及进行方式，按企业分别列出即可）三、实习内容（围绕实习任务，按工艺方法如冲压、锻造、铸造、机械加工以及模具加工等集中归纳撰写）四、总结（感受与建议）实习报告要求用河南科技大学作业纸（题头为绿色）——由学校教务处监制印刷的。

模具、塑性专业生产实习报告撰写指导书一、实习目的与要求生产实习是专业教学计划中的重要组成部分，是学生获得专业基础知识的重要环节之一；也是毕业后参加实际工作的一次预演。

学生在实习前已学完所有基础理论课程，并进入《塑料工艺与模具》、《冲压工艺与模具》、《锻造工艺与模具》、《模具制造学》和《成形机械》等专业课程的学习；在实习中应深入生产加工现场，认真实习，获取直接知识，巩固所学理论，完成实习指导人（现场工程师或技术人员）所布置的各项工作任务，培养和锻炼独立分析问题和解决问题的能力。

其主要要求为：1、通过实习在现场直接观察，在了解零件的生产过程、模具结构、设备结构和特点基础上，查阅必要的工艺文件和图纸。

了解塑料模具、冲模结构；了解某些新材料、新工艺和现代化管理方法等。

丰富和扩大学生的专业知识领域。

2、通过生产实习，使学生对塑性成形工艺和典型模具制造工艺等内容进一步加深理解，巩固课堂所学内容。

3、通过现场实习了解企业的组织机构及企业经营管理方式；对工序的组成，加工成本的控制，生产要素的管理有所了解。

4、有条件时，可参加实际生产工作，灵活运用已学的理论知识解决实际问题，培养学生独立分析问题和解决问题的能力。

5、学习广大工人和现场技术人员的优秀品质，树立刻苦钻研科学技术，为祖国建设多作贡献的思想。

学习质量管理的基本方法；对工艺质量过程控制有所了解。

了解现行的国家有关模具质量检验和管理的标准。

二、实习内容要求：1、看懂工程设计图；了解制件的性质、规格、生产工艺过程等。

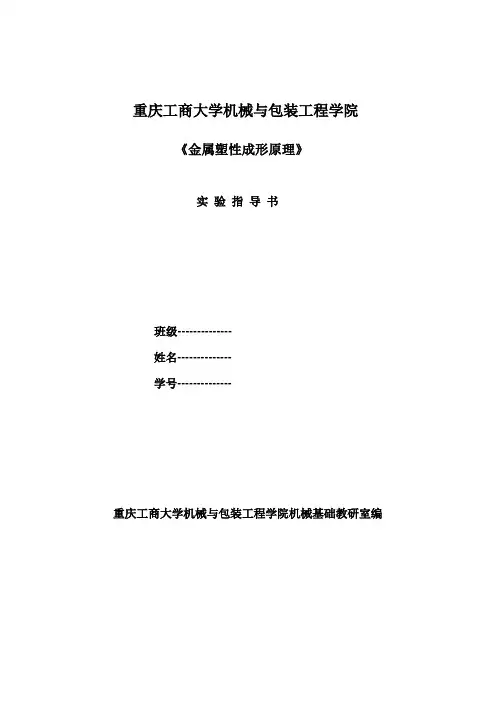

重庆工商大学机械与包装工程学院《金属塑性成形原理》实验指导书班级--------------姓名--------------学号--------------重庆工商大学机械与包装工程学院机械基础教研室编实验一、金属材料的实际应力—应变曲线的测定----拉伸试验法对理想塑性材料，屈服应力为常数σs 。

但是对于一般工程材料来说，进入塑性状态以后，继续变形时，会产生强化，则屈服应力将不断变化，即为后续屈服应力。

一般用流动应力来泛指屈服应力，用S表示。

它包括初始屈服应力σs和后续屈服应力。

流动应力的数值等于试样断面上的实际应力。

它是金属塑性加工变形抗力的指标。

流动应力变化规律通常表达为真实应力与应变的关系，即实际应力--应变曲线。

实际应力—应变关系曲线一般由实验确定。

一、实验目的1、了解金属材料强度和塑性的实质及测定方法。

2、掌握金属材料的实际应力—应变曲线的拉伸试验测定方法。

二、实验设备及工具材料试验机、划线机、游标卡尺三、拉伸试样按照国标GB6397-86规定，拉伸试样分为比例和定标距两种。

比例试样是按公式：Lo=K×(Fo)0.5计算而得的试样。

式中K 通常为5.65和11.3，前者称为短试样，后者称为长试样。

长、短试样的标距长度Lo分别为5do和10do。

现用退火状态下的低碳钢比例试样（一般采用20钢）。

GB6397-86圆形拉伸试样如图：四、实验步骤1、标称应力—应变曲线的测定（1）、用游标尺测量试样的原始直径do（在相互垂直的两个方向测量取平均值），并记下数据。

（2）、在划线机上画出原始标距长度Lo（即10do），再用游标卡尺测量原始标距长度Lo，并记下数据。

（3）、打开材料试验机的电源开关，启动主机。

同时开启电脑。

（4）、将引伸仪用橡胶筋固定在试样的标距内，然后将试样装在试验机的上、下钳口内，并夹紧。

（5）、开动机器，打开送油阀，进行拉伸试验。

（6）、在拉伸过程中，首先电脑内的载荷—位移曲线是一条直线，载荷和位移成正比例关系增加；当载荷—位移曲线上出现一平台时，即拉伸载荷并未增大而位移还在继续增加时，表明材料已经发生“屈服”；当继续拉伸，载荷—位移曲线呈现为抛物线增加，当载荷达到某一值时，载荷—位移曲线呈现抛物线减低，此时表明试样开始发生“缩颈”现象。

实验一 利用拉伸试验绘制真实应力应变曲线一、实验目的1．掌握如何利用拉伸实验测定分析金属材料塑性变形抗力规律；2．掌握利用拉伸图()ΔL F -绘制真实应力曲线()∈-S 的方法；3．进一步理解真实应力－应变曲线的意义；4．熟悉WAW －1000C 微机控制电液伺服万能材料试验机的使用方法。

二、实验原理各种变形温度、速度等条件下的流动应力变化规律对研究金属塑性成形问题是必不可少的。

这些规律通常表达为条件应力－应变曲线()εσ-或真实应力－应变曲线()∈-S 。

1．真实应力(S )是单向应力状态下作用于试样瞬时断面上的应力，也即瞬时的流动应力，它反映了材料的变形抗力，可表示为：AF S = （1-1） 式中： F —瞬时载荷；A —试样瞬时断面积。

而条件应力A F σ= （1-2） 由于式中0A 指的是试样的原始断面积，因此，真实应力更精确地反映了某一瞬时作用于试样断面上的流动应力。

2．真实应变按不同的应变表示方式可有三种形式：(1)相对伸长0010L L L L ΔL ε-==（1-3）式中：0L —试样原始标距长度；1L —拉伸后标距的长度。

(2)相对断面收缩率10A A A ψ-= （1-4） 式中：0A —试样原始断面积；1A —拉伸过程中试样瞬时断面积。

(3)对数应变(真实应变)LdL d ∈= （1-5） 式中：L —试样的瞬时长度；dL —瞬时的试样长度改变量。

显然，对数应变反映了瞬态的变形，比其它两种应变更真实地表示了试样的变形程度。

另外，对数应变还具备其所特有的优点：(a )对数应变具有可加性，即当连续分段变形时，总的应变等于各段应变之和；(b )试样在拉伸一倍再压缩至原长时的两种对数应变值互为相反数，即：l n 2L 2L 2L L =∈-=∈→→(c )用对数应变表示的拉伸真实应力－应变曲线和压缩真实应力－应变曲线完全重合， 仅应力有拉、压之分；(d )用对数应变表示的真实应力－应变曲线还与简单加载条件 下的等效应力－等效应变曲线完全相同。

实验一 金属室温压缩实验一、实验目的1、在万能材料试验机上进行室温压缩试验，掌握实验技能；2、掌握通过压缩实验建立真实应力－应变曲线的方法；3、了解摩擦对塑变的影响。

二、实验原理和方法基于拉伸实验确定的真实应力－应变曲线，最大应变量受到塑性失稳的限制，一般∈≈1.0左右，而实际塑性成形时的应变比1.0大得多，而压缩实验得到的真实应力－应变曲线的应变量可达∈＝2.0。

因此，要获得大变形下的真实应力－应变曲线就需要用压缩实验。

图1-a 是圆柱体压缩实验简图，试样尺寸一般取1=HoDo（图1-b ），Do =20-30mm 。

为减小试样与压头之间的摩擦，可在试样端面上车沟槽，以保存润滑剂，或将试样端面车成浅坑（图1-c ），浅坑中充以石蜡，也可保持润滑作用。

(a) (b) (c)图1 圆柱压缩实验及其试件压缩实验要注意的第一个问题是载荷的均匀性。

为了使载荷均匀分布，对试样有严格的要求，压头作成半球形也有利于调整。

第二个是试样的稳定性。

要求d/h ＝1-2。

第三个是端面的摩擦问题，这也是最关键的问题。

试样端面与压头之间的摩擦造成横向约束，构成了三向压应力，减少了引起塑变的切应力分量，使试样接近压头的部分难于变形，于是在试样高度方向也存在应变梯度，这就是鼓形效应。

三、实验仪器与材料实验设备：2000KN 万能材料试验机； 试样：低碳钢； 润滑剂：液体石蜡； 清洗剂：丙酮；测量工具：游标卡尺。

四、实验内容及步骤1、测量并记录试样的原始尺寸，涂润滑剂；2、对圆柱体进行压缩，以缓慢的速度加试验力，并按压缩率20％、30％、40％、50％分别压制四个试样。

3、测量并记录下每个试样的高度、直径和当时的压力，并将所得到的数据转化成真实应力、应变，从而得到真实应力-应变曲线。

HH 0ln∈= 0H 、H ——试样压缩前、后的高度。

∈==eF PF P Y 0 0F 、F ——试样压缩前、后的断面积；P ——轴向载荷 4、实验数据五、实验报告要求1、要求预习，完成实验目的、原理、所需仪器及材料；2、设计实验数据表格，记录实验数据；每组交一份原始数据；3、根据在坐标纸上画出真实应力－应变曲线；4、讨论摩擦对塑性变形的影响； 完成思考题。

塑性成型工艺原理综合实验一、工艺原理实验的主要目的通过本实验，主要达到以下目的：掌握材料冷热变形的定义及特点；了解材料变形比（锻造比）的意义；掌握温度区间与变形程度大小的关系以及变形区大小与温度和压力的关系；了解纤维组织产生的特点及控制方法。

二、实验材料、实验设备及仪器选取纯锡或锡铅共晶合金为实验材料。

实验设备为50吨压模机一台，塑性成型装置一套、画线工具及游标卡尺若干、放大镜若干、金相试样制备装置及显微镜一套。

HX型压模机外形图三、实验步骤及分析（1）变形性能及其影响因素1.实验过程如下：截取锡及锡铅共晶合金坯样各3个，分别在室温、和（表示熔点）下，用1～5MPa的压力压下。

试样的加热可直接采用压模机的加热板进行。

变形后，用游标卡尺测量坯样变形后的高度。

完成表1。

表1 合金成分及变形温度的影响2.本实验需解决的问题：①合金成分对变形程度有何影响？为什么②变形温度对变形程度有何影响？为什么？③指出冷热变形的温度及变形特点。

（2）变形程度及形变区间1.实验过程如下：2.截取锡或锡铅共晶合金坯样，各4个，在每个坯样的表面上用画线工具画出的网格。

分别在室温及下，用1～5MPa的压力压下。

试样的加热可直接采用压模机的加热板进行。

变形后，用游标卡尺测坯样变形后的高度和网格的尺寸，观察试样表面和外观质量，完成表2。

表2 变形程度、变形区间及试样质量12345678（2）本实验需解决的问题：1.变形温度对变形程度有何影响？为什么？2.试样尺寸对变形后试样的外观及表面质量有何影响？为什么？3.试样变形区有几个？请用简图标出，变形区大小是怎样变化的？为什么？4.变形后试样的外观及表面质量有何特点？为什么？（3）纤维组织及作用1.实验过程如下：截取锡或铅共晶合金铸件坯样两个，在下，一个直接在盘套类零件的胎模中压实成形，另一个先拔长至 30mm ，后镦粗到 15mm ，再放入盘套类零件的胎膜中成形。

将所获得的零件从中部剖开，抛光后用的硝酸酒精腐蚀，在1 00倍显微镜下观察组织特征，完成表3。

金属塑性成形原理实验指导书（2017版）中南大学机电工程学院编著：李新和（研究生）俞大辉，周磊实验一减薄旋压成形原理实验一、实验目的1、了解金属塑性成形的旋压加工工艺；2、学会辨别旋压工艺的种类；3、了解减薄旋压成形的概念和特点；4、认识锥形、筒形减薄旋压的异同；5、了解减薄旋压中的正反方向旋压方式；6、掌握减薄旋压成形的机理。

二、实验仪器及原理1、卧式数控旋压机1台2、芯模1套3、坯料若干4、游标卡尺1把5、卷焊机1台金属旋压按其工件的几何形状，壁厚减薄程度可以分为普通旋压和减薄旋压（强力旋压）筒形件旋压是常见的减薄旋压，主要缩减管状形材壁厚，多为带底与不带底的筒形件、带台阶的管材等。

筒形件强力旋压成形过程的3个阶段如图a) 起旋阶段从旋轮接触毛坯开始至达到所要求的壁厚减薄率为止。

该阶段壁厚减薄率逐渐增大，旋压力相应递增，特别是轴向旋压力，以至达到一极大值，工件的外径变化很大，筒形件的内径也将发生变化，使得金属的径向流动、周向流动大于轴向流动，正旋时易出现锥度和凸边，反旋时则出现扩口或缩口现象。

b) 稳定旋压阶段是成形过程的主要阶段。

旋轮旋入毛坯达到所要求的壁厚减薄率时，旋压变形进入稳定阶段，工件的形状在这一阶段成形。

该阶段容易产生飞边和局部失稳边局部失稳发展到一定程度将导致工件破裂。

c) 终旋阶段从距毛坯末端5倍毛坯厚度处开始至旋压终了。

该阶段毛坯刚性显著下降，旋压件内径扩大，旋压力逐渐下降。

在实际生产中，工件很少旋到端部，终旋阶段一般并不出现。

筒形件强力旋压成形时的3个区域筒形件强力旋压时，其变形中的工件可划分为3个区域，即未成形区、成形区和己成形区，如图筒形件强力旋压的3个变形区域I.未成形区II.成形区III己成形区1一旋轮2一毛坯3-芯模筒形件强力旋压变形规律形区的受力情况如图所示。

对于正旋变形，在已变形区和变形区相交的截面上作用着轴向拉应力，而变形区应力状态较为复杂。

另外，正旋时己变形区还要承受由于传递扭转力矩所产生的周向剪应力。

9塑性变形与回复再结晶实验指导书4实验4 塑性变形与回复再结晶一、实验目的1．加深对加工硬化现象和回复再结晶的认识。

2．通过实验分析加工温度和变形程度对所选原材料组织和性能的影响。

3．测定所选原材料（例如工业纯铝）的形变度与再结晶后的晶粒度的关系曲线。

二、实验原理1、加工硬化现象当金属与合金在外力的作用下，应力超过弹性极限以后，将发生塑性形变。

金属在塑性形变过程中，组织与性能将发生变化。

一般说来随着形变程度的增加，金属的强度、硬度提高而塑性下降，同时也造成其它物理化学性能的明显变化。

人们就把金属因塑性变而导致的强度和硬度增加的现象称为加工硬化。

2、金属经塑性形变后显微组织的变化金属经塑性形变以后，其组织发生以下的变化。

(1)金属在塑性形变后，组织也将发生相应的变化，例如在轧制后，晶粒沿着形变方向被拉长，其程度随形变量的加大而增大，当形变量很大时，晶粒伸长呈“纤维状”。

与此同时，除晶粒的形状发生变化外，组织中的第二相也将发生变化，硬的相将破碎，软的相将发生形变等。

(2)塑性形变导致金属组织内部的亚结构细化。

在形变不大的情况下，晶粒内首先出现明显的滑移带，随着形变量的加大。

滑移带逐渐增多。

射线结构分析结果表明：晶粒被碎化成许多位向略有不同（位向差一般不大于1°）的晶块，其大小约为10-3～10-6厘米，即在原来晶粒内出现了很多小晶块，这种组织称为亚结构。

(3)金属塑性形变时，由于各部分的形变的不均匀性而造成的内应力（第一类，第二类，第三类内应力）将增大。

(4)当金属的塑性形变量很大时，在形变过程中晶体将产生转动和旋转，使各晶粒的某一晶向都不同程度的转向与外力相近的方向，这样便使得原来晶向不同的晶粒取向渐趋一致。

而使其具有择优趋向组织称之为形变结构。

金属塑性形变后组织和性能的变化规律，在生产中有一定的实际意义，为此应了解这一变化规律，从而能更好的为生产服务。

塑性形变的方式，主要有两种。

其一是滑移形变方式，其二是孪晶形变方式。
