浙江省义乌市群星外国语学校2017-2018学年高二1月月考物理试题

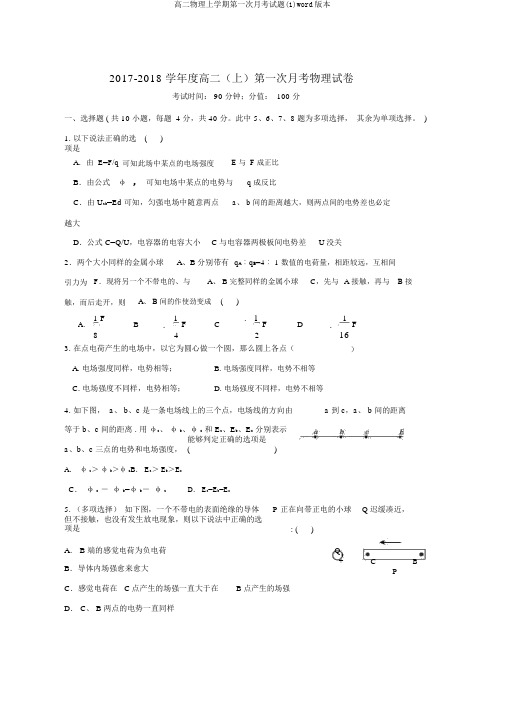

2017-2018 学年度高二（上）第一次月考物理试卷考试时间： 90 分钟；分值： 100 分一、选择题 ( 共 10 小题，每题 4 分，共 40 分。

此中 5、6、7、8 题为多项选择， 其余为单项选择。

)1. 以下说法正确的选项是()A ．由E=F/q可知此场中某点的电场强度E 与F 成正比B ．由公式 φp可知电场中某点的电势与 q 成反比C ．由 U ab =Ed 可知，匀强电场中随意两点 a 、 b 间的距离越大，则两点间的电势差也必定越大D ．公式 C=Q/U ，电容器的电容大小C 与电容器两极板间电势差 U 没关2．两个大小同样的金属小球 A 、B 分别带有 q A ︰q B =4︰ 1 数值的电荷量，相距较远，互相间 引力为F ．现将另一个不带电的、与A 、B 完整同样的金属小球C ，先与A 接触，再与B 接触，而后走开，则A 、B 间的作使劲变成()A ．1 FB．1FC． 1FD．1F842163. 在点电荷产生的电场中，以它为圆心做一个圆，那么圆上各点（）A. 电场强度同样，电势相等；B. 电场强度同样，电势不相等C. 电场强度不同样，电势相等；D. 电场强度不同样，电势不相等4. 如下图， a 、 b 、c 是一条电场线上的三个点，电场线的方向由 a 到 c ，a 、 b 间的距离等于 b 、c 间的距离 . 用 φa 、 φ b 、φ c 和 E a 、E b 、E c 分别表示a 、b 、c 三点的电势和电场强度， 能够判定正确的选项是( ) A ． φ a ＞ φ b ＞φ c B ． E a ＞ E b ＞E cC ． φ c － φ b =φ b － φ aD ．E a =E b =E c5. （多项选择） 如下图，一个不带电的表面绝缘的导体 P 正在向带正电的小球Q 迟缓凑近，但不接触，也没有发生放电现象，则以下说法中正确的选项是: ()A ．B 端的感觉电荷为负电荷 Q CBB ．导体内场强愈来愈大+PC ．感觉电荷在 C 点产生的场强一直大于在 B 点产生的场强D ． C 、 B 两点的电势一直同样6.（多项选择）平行板电容器两板间有匀强电场，此中有一个带电液滴处于静止，如下图。

2017——2018学年度第一学期高二第一次段考物理参考答案1~6、DBAADC 7~12、BD AD ABD AC BC AC13、（1）大（2）4.4 ，0.90（3）如图所示14、 a φ+15.解：(1)小球静止在电场中的受力如图所示：显然小球带正电，由平衡条件得：mgtan 37°＝Eq ①故E ＝3mg 4q② (2)电场方向变成向下后，小球开始摆动做圆周运动，重力、电场力对小球做正功．由动能定理：(mg ＋qE)l(1－cos 37°)＝12m v 2③ 由圆周运动知识，在最低点时，F T －(mg ＋qE)＝m v 2l④ 联立以上各式，解得：F T ＝4920mg=2.45mg ⑤（以上各式每式2分） 16、（12分）解：（1）设电子被加速后速度大小为v 0，对于电子在加速电场中由动能定理得： ①所以②（2）在偏转电场中，由电子做类平抛运动，设加速度为a ，极板长度为L ，由于电子恰好射出电场，所以有：③L=v 0t ④⑤由②③④⑤解得： ⑥（3）电子正好能穿过电场偏转电场，偏转的距离就是，由此对电子做功⑦①代人⑤中得：⑧（①②式各2分，③④⑤⑥式各1分，⑦⑧式各2分）17、解：带电小滑块受到的电场力：F 电=qE=2×10-6×1×103=2×10-3N ，方向：竖直向上．（4分）滑块的重力：G=1×10-3N ，则：F 电＞G ，滑块所受合场力竖直向上，带电小滑块会沿着玻璃管运动，受到摩擦力的作用，在玻璃管ABC 中做往返运动，最终停在B 点．（2分）根据动能定理得：W 电+W G+W f=0即：qE•L•sinα-mg•L•sinα-μ（qE-mg）cosα•s=0 （6分）解得：s=3.0m；（2分）答：小滑块通过的总路程为 3.0m．。

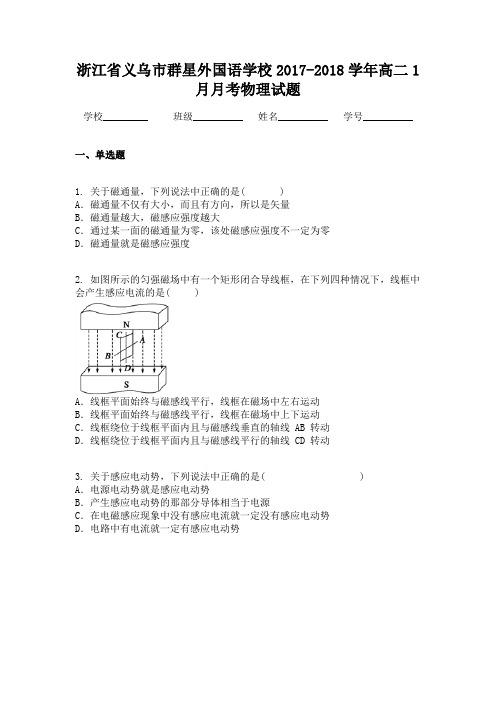

浙江省义乌市群星外国语学校2017-2018学年高二1月月考物理试题学校_________ 班级__________ 姓名__________ 学号__________一、单选题1. 关于磁通量，下列说法中正确的是( )A．磁通量不仅有大小，而且有方向，所以是矢量B．磁通量越大，磁感应强度越大C．通过某一面的磁通量为零，该处磁感应强度不一定为零D．磁通量就是磁感应强度2. 如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是( )A．线框平面始终与磁感线平行，线框在磁场中左右运动B．线框平面始终与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线 AB 转动D．线框绕位于线框平面内且与磁感线平行的轴线 CD 转动3. 关于感应电动势，下列说法中正确的是( )A．电源电动势就是感应电动势B．产生感应电动势的那部分导体相当于电源C．在电磁感应现象中没有感应电流就一定没有感应电动势D．电路中有电流就一定有感应电动势4. 一根导体棒ab 在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有( )A．Uab＝0B．Ua>Ub，Uab 保持不变C．Ua≥Ub，Uab 越来越大D．Ua<Ub，Uab 越来越大5. 如图所示,当导线棒MN在外力作用下沿导轨向右运动时,流过R的电流方向是( ).A．由A→B B．由B→A C．无感应电流D．无法确定6. 关于线圈自感系数的说法，错误的是( )A．自感电动势越大，自感系数也越大B．把线圈中的铁芯抽出一些，自感系数减小C．把线圈匝数增加一些，自感系数变大D．电感是自感系数的简称7. 如图是某种正弦式交变电压的波形图，由图可确定该电压的( )A．周期是 0.01 sB．最大值是 311 VC．有效值是 311VD．表达式为 u＝220sin 100πt V8. 有一交变电流如图所示，则由此图象可知( )A．它的周期是 0.4 sB．它的峰值是 4 AC．它的有效值是 AD．它的频率是 0.8 Hz9. 如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行。

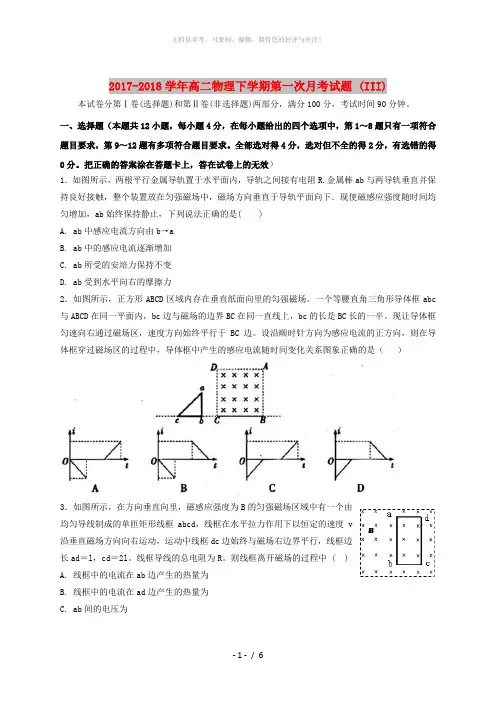

2017-2018学年高二物理下学期第一次月考试题 (III) 本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，满分100分，考试时间90分钟。

一、选择题（本题共12小题，每小题4分，在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求。

全部选对得4分，选对但不全的得2分，有选错的得0分。

把正确的答案涂在答题卡上，答在试卷上的无效）1．如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下．现使磁感应强度随时间均匀增加，ab始终保持静止，下列说法正确的是( )A. ab中感应电流方向由b→aB. ab中的感应电流逐渐增加C. ab所受的安培力保持不变D. ab受到水平向右的摩擦力2．如图所示，正方形ABCD区域内存在垂直纸面向里的匀强磁场。

一个等腰直角三角形导体框abc 与ABCD在同一平面内，bc边与磁场的边界BC在同一直线上，bc的长是BC长的一半。

现让导体框匀速向右通过磁场区，速度方向始终平行于BC边。

设沿顺时针方向为感应电流的正方向，则在导体框穿过磁场区的过程中，导体框中产生的感应电流随时间变化关系图象正确的是（）3．如图所示，在方向垂直向里，磁感应强度为B的匀强磁场区域中有一个由均匀导线制成的单匝矩形线框abcd，线框在水平拉力作用下以恒定的速度v沿垂直磁场方向向右运动，运动中线框dc边始终与磁场右边界平行，线框边长ad＝l，cd＝2l。

线框导线的总电阻为R。

则线框离开磁场的过程中 ( )A. 线框中的电流在ab边产生的热量为B. 线框中的电流在ad边产生的热量为C. ab间的电压为D. ad间的电压为4．如图甲、乙所示的电路中，电阻R和自感线圈L的电阻值都很小，且小于灯A的电阻，接通S，使电路达到稳定，灯泡A发光，则（）A. 在电路甲中，断开S后，A将立即熄灭B. 在电路甲中，断开S后，A将先变得更亮，然后逐渐变暗C. 在电路乙中，断开S后，A将逐渐变暗D. 在电路乙中，断开S后，A将先变得更亮，然后逐渐变暗5．如图所示，光滑平行金属导轨PP′和QQ′处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中．现垂直于导轨放置一根导体棒MN，用一水平向右的力F拉动导体棒MN，下列关于导体棒MN中感应电流的方向和它所受安培力的方向的说法正确的是（）A. 感应电流的方向是Q→PB. 感应电流的方向是M→NC. 安培力水平向左D. 安培力水平向右6．在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有( )A. 升压变压器的输出电压增大B. 降压变压器的输出电压增大C. 输电线上损耗的功率减小D. 输电线上损耗的功率占总功率的比例增大7．如图所示，理想变压器原线圈匝数匝，副线圈匝数匝，交流电源的电压，电阻，电表均为理想交流电表，则下列说法中正确的是（）A. 交流电的频率为B. 电压表的示数为C. 电流表的示数为D. 变压器的输入功率为22W8．如图所示表示一交变电流随时间变化的图象，其中，从t＝0开始的每个T/2时间内的图象均为半个周期的正弦曲线。

2017—2018学年上学期期末考试 模拟卷（1）高二物理·参考答案1 2 3 4 5 67 8 9 10 11 12 DDCCBCCBADACBCABC13．（1）实物图如图所示（3分） （2）左（1分） （3）1.5 1.0（各1分）14．（1）5.015（1分） （2）4.700（1分） （3）22（1分） （4）V 1 A 2 R 1 （每空1分）（5）如图所示（3分）15．（1）电动机消耗的电功率为 5.0110W 550W P UI ==⨯=电（3分）（2）细绳对重物做功的机械功率为45100.70W 315W P mgv ==⨯⨯=机（3分） （3）电动机输出的电功率为315W 450W 0.7P P η===机输出（1分） 电动机线圈的电阻R 的发热功率为100W P P P =-=热电输出（1分） 再由R I P 2=热得电动机线圈的电阻2100425P R I ==Ω=Ω热（1分） 16．（1）金属棒匀速运动时，沿导轨方向金属棒受力平衡得mg sin θ=f+F （2分）金属棒受的安培力为F =B 0IL （1分） f=μF N =μmg cos θ（1分） 解得I =0.2 A （1分）（2）由欧姆定律得I=E/R （1分） 由电磁感应定律得E=B 0Lv （2分） 解得v =2 m/s （1分）（3）金属棒滑行至cd 处时，由能量守恒定律得21sin cos 2mgs mv Q mg s θμθ⋅=++⋅（2分）解得Q =0.1 J （1分）17．（1）设加速电压为U ，正离子初速度为零，经过加速电场加速，根据动能定理得212qU mv =（2分） 正离子在磁场中做匀速圆周运动，洛伦兹力提供向心力，2mv qvB R=（1分）联立解得2mqUR qB=（1分） 当加速电压较小时，离子在磁场中做匀速圆周运动的半径较小，当离子恰好打到金属板下端点N 时，圆周运动的半径最小为min R ，如图1所示图1 图2根据几何知识可以判断min R d =，故22min2qB d U m=（2分）当加速电压较大时，离子在磁场中做匀速圆周运动的半径较大，当离子恰好打到金属板上端点M 时，圆周运动的半径最大为max R ，如图2所示 根据几何知识判断()222max max 2R d d R =+-（1分）解得max 54R d =（1分）所以22max2532qB d U m=（1分）所以离子能全部打在金属板上，加速电压的取值范围为222225232qB d qB d U m m≤≤（1分） （2）设离子在磁场中做匀速圆周运动的周期为T ，根据圆周运动规律得2πRT v=又2v qvB m R=联立解得2πmT qB=（1分） 离子在磁场中做匀速圆周运动的周期与加速电压无关 离子在图1所示的轨迹中运动时间最短为min 14t T =（1分） 离子在图2所示的轨迹中运动时间最长为max 90360t T θ︒+=︒（1分） 根据几何知识，max 4cos 5d R θ==，则37θ=︒（2分） 所以minmax90127t t =（1分）。

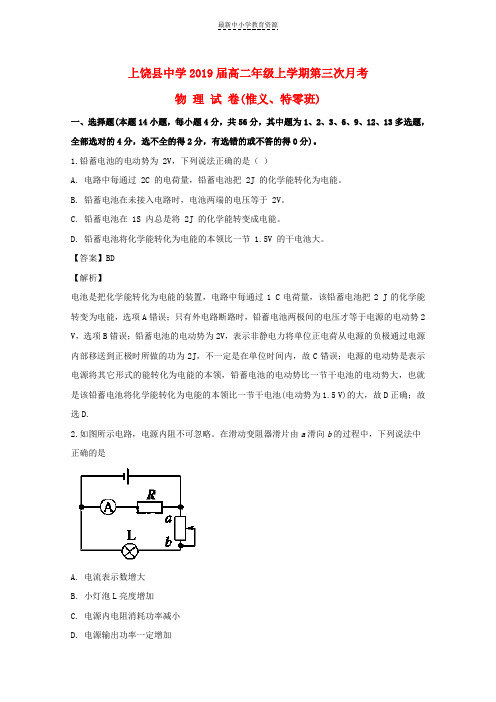

上饶县中学2019届高二年级上学期第三次月考物理试卷(惟义、特零班)一、选择题(本题14小题，每小题4分，共56分，其中题为1、2、3、6、9、12、13多选题，全部选对的4分，选不全的得2分，有选错的或不答的得0分)。

1.铅蓄电池的电动势为 2V，下列说法正确的是（）A. 电路中每通过 2C 的电荷量，铅蓄电池把 2J 的化学能转化为电能。

B. 铅蓄电池在未接入电路时，电池两端的电压等于 2V。

C. 铅蓄电池在 1S 内总是将 2J 的化学能转变成电能。

D. 铅蓄电池将化学能转化为电能的本领比一节 1.5V 的干电池大。

【答案】BD【解析】电池是把化学能转化为电能的装置，电路中每通过1 C电荷量，该铅蓄电池把2 J的化学能转变为电能，选项A错误；只有外电路断路时，铅蓄电池两极间的电压才等于电源的电动势2 V，选项B错误；铅蓄电池的电动势为2V，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J，不一定是在单位时间内，故C错误；电源的电动势是表示电源将其它形式的能转化为电能的本领，铅蓄电池的电动势比一节干电池的电动势大，也就是该铅蓄电池将化学能转化为电能的本领比一节干电池(电动势为1.5 V)的大，故D正确；故选D.2.如图所示电路，电源内阻不可忽略。

在滑动变阻器滑片由a滑向b的过程中，下列说法中正确的是A. 电流表示数增大B. 小灯泡L亮度增加C. 电源内电阻消耗功率减小D. 电源输出功率一定增加【答案】AC【解析】A、滑片向b端移动时滑动变阻器接入电阻增大；则电路中总电流减小；由E=U+Ir可知，路端电压增大；则流过R的电流增大；故电流表示数增大；故A正确；B、因总电流减小，而流过R的电流增大；由并联电路的分流规律可知，流过灯泡的电流减小；故灯泡亮度减小；故B 错误；C、因电流减小，则由功率公式可知，是源内部消耗的功率减小；故C正确；D、当电源内外电阻相等时，电源的输出功率最大；本题无法得出内外电阻的大小关系；故无法确定功率的变化；故D错误；故选AC．【点睛】本题考查闭合电路欧姆定律及功率公式，在解题时要注意明确电源的输出功率的极值问题的应用；注意电源的总功率随外电阻的变化而变化，防止错选D．3.质量为m、带电量为q的小球，从倾角为θ的光滑绝缘斜面上由静止下滑，整个斜面置于方向水平向里的匀强磁场中，其磁感应强度为B，如右图所示。

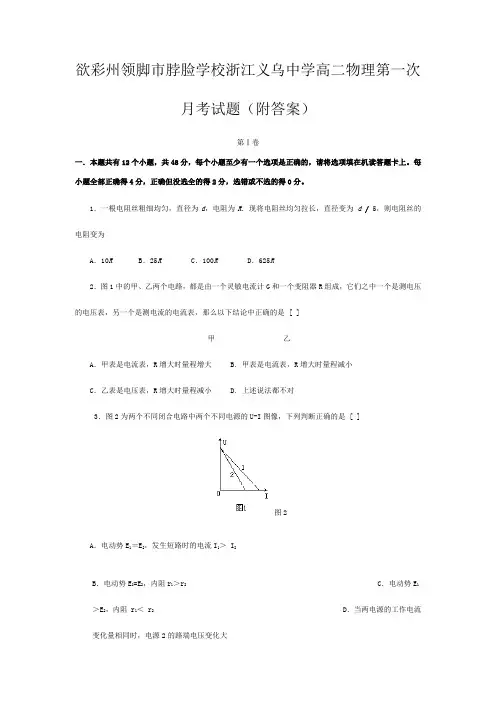

欲彩州领脚市脖脸学校浙江义乌中学高二物理第一次月考试题（附答案）第Ⅰ卷一．本题共有12个小题，共48分，每个小题至少有一个选项是正确的，请将选项填在机读答题卡上。

每小题全部正确得4分，正确但没选全的得2分，选错或不选的得0分。

1．一根电阻丝粗细均匀，直径为d，电阻为R．现将电阻丝均匀拉长，直径变为d/ 5，则电阻丝的电阻变为A．10R B．25R C．100R D．625R2．图1中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是 [ ]甲乙A．甲表是电流表，R增大时量程增大 B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小 D．上述说法都不对3．图2为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是 [ ]图2A．电动势E1＝E2，发生短路时的电流I1＞ I2B．电动势E1=E2，内阻r1＞r2 C．电动势E1＞E2，内阻 r1＜ r2 D．当两电源的工作电流变化量相同时，电源2的路端电压变化大4．在匀强磁场中，一个带点粒子做匀速圆周运动，如果又垂直进入另一磁感应强度是原来两倍的匀强磁场中，则A ．粒子的速率加倍，周期减半B ．粒子的速率不变，轨道半径减半C ．粒子的速率减半，轨道半径变为原来的1/4D ．粒子的速率不变，周期减半5．如图３，金属棒ＡＢ用软线悬挂在磁感应强度为B ，方向如图所示的匀强磁场中，电流由Ａ向Ｂ，此时悬线张力为T ，欲使悬线张力变小，可采用的方法有A 、将磁场反向，且适当增大磁感应强度B 、改变电流方向，且适当增大电流强度C 、电流方向不变，且适当增大电流强度D 、磁场方向不变，且适当增大磁感应强度图３ 6．如图所示的电路，A 、B 、C 为三个相同的灯泡，当变阻器R 的滑动触头P 向上移动时第6题图第7题图A ．A 灯变亮，B 和C 灯都变暗 B ．A 灯变亮，B 灯变暗，C 灯变亮C ．电源的总电功率增大D ．电源的总电功率减小7．在阴极射线管的正上方平行放置通以强电流的一根长直导线，其电流方向如图所示。

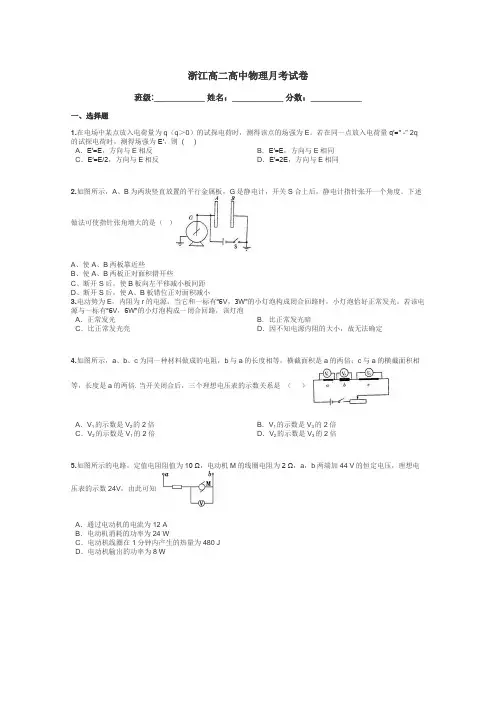

浙江高二高中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.在电场中某点放入电荷量为q（q＞0）的试探电荷时，测得该点的场强为E。

若在同一点放入电荷量q′=" -" 2q 的试探电荷时，测得场强为E′，则 ( )A．E′=E，方向与E相反B．E′=E，方向与E相同C．E′=E/2，方向与E相反D．E′=2E，方向与E相同2.如图所示，A、B为两块竖直放置的平行金属板，G是静电计，开关S合上后，静电计指针张开一个角度。

下述做法可使指针张角增大的是（）A、使A、B两板靠近些B、使A、B两板正对面积错开些C、断开S后，使B板向左平移减小板间距D、断开S后，使A、B板错位正对面积减小3.电动势为E，内阻为r的电源，当它和一标有“6V，3W”的小灯泡构成闭合回路时，小灯泡恰好正常发光。

若该电源与一标有“6V，6W”的小灯泡构成一闭合回路，该灯泡A．正常发光B．比正常发光暗C．比正常发光亮D．因不知电源内阻的大小，故无法确定4.如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等，横截面积是a的两倍；c与a的横截面积相等，长度是a的两倍. 当开关闭合后，三个理想电压表的示数关系是（）A．V1的示数是V2的2倍B．V1的示数是V3的2倍C．V2的示数是V1的2倍D．V2的示数是V3的2倍5.如图所示的电路，定值电阻阻值为10 Ω，电动机M的线圈电阻为2 Ω，a，b两端加44 V的恒定电压，理想电压表的示数24V，由此可知A．通过电动机的电流为12 AB．电动机消耗的功率为24 WC．电动机线圈在1分钟内产生的热量为480 JD．电动机输出的功率为8 W6.如图所示，电流表、电压表均为理想电表，L 为小电珠。

R 为滑动变阻器，电源电动势为E ，内阻为r 。

现将开关S 闭合，当滑动变阻器滑片P 向左移动时，下列结论正确的是( )A ．电流表示数变大，电压表示数变小B ．小电珠L 变亮C ．电容器C 上电荷量增加D ．电源的总功率变大7.如图所示电路中，电压表、电流表都是理想电表，若电阻R 1断路，则两电表的示数变化情况是（ ）A ．两电表示数都变小B ．两电表示数都变大C ．电流表示示数变大，电压表示数变小D ．电流表示示数变小，电压表示数变大8.酒精测试仪用于对机动车驾驶人员是否酒后驾车及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器. 酒精气体传感器的电阻随酒精气体浓度的变化而变化，在如图所示的电路中，不同的酒精气体浓度对应着传感器的不同电阻，这样，显示仪表的指针就与酒精气体浓度有了对应关系. 如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U 与酒精气体浓度c 之间的对应关系正确的是（ ）A ．U 越大，表示r′越大c 越大，c 与U 成正比B ．U 越大，表示c 越大，但是c 与U 不成正比C ．U 越小，表示c 越小，c 与U 成反比D ．U 越小，表示r′越小c 越大，但是c 与U 成正比9.如下左图所示，A 、B 是某电场中一条电场线上的两点。

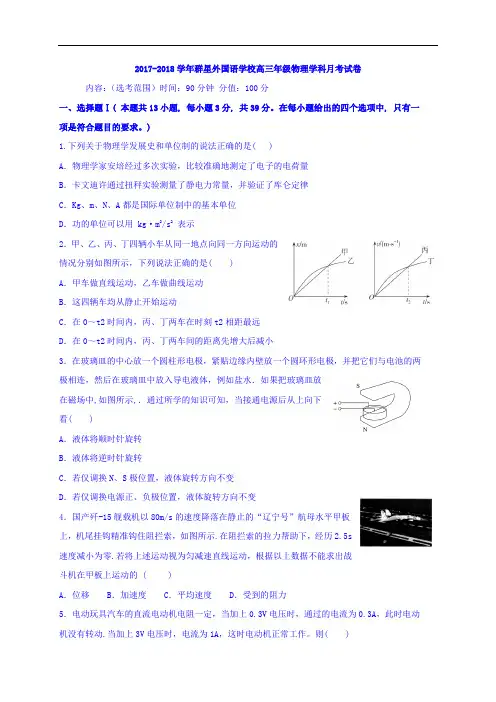

2017-2018学年群星外国语学校高三年级物理学科月考试卷内容：（选考范围）时间：90分钟分值：100分一、选择题Ⅰ( 本题共13小题, 每小题3分, 共39分。

在每小题给出的四个选项中, 只有一项是符合题目的要求。

)1.下列关于物理学发展史和单位制的说法正确的是( )A．物理学家安培经过多次实验，比较准确地测定了电子的电荷量B．卡文迪许通过扭秤实验测量了静电力常量，并验证了库仑定律C．Kg、m、N、A都是国际单位制中的基本单位D．功的单位可以用 kg·m2/s2表示2．甲、乙、丙、丁四辆小车从同一地点向同一方向运动的情况分别如图所示，下列说法正确的是( )A．甲车做直线运动，乙车做曲线运动B．这四辆车均从静止开始运动C．在0～t2时间内，丙、丁两车在时刻t2相距最远D．在0～t2时间内，丙、丁两车间的距离先增大后减小3．在玻璃皿的中心放一个圆柱形电极，紧贴边缘内壁放一个圆环形电极，并把它们与电池的两极相连，然后在玻璃皿中放入导电液体，例如盐水．如果把玻璃皿放在磁场中,如图所示,．通过所学的知识可知，当接通电源后从上向下看( )A．液体将顺时针旋转B．液体将逆时针旋转C．若仅调换N、S极位置，液体旋转方向不变D．若仅调换电源正、负极位置，液体旋转方向不变4．国产歼-15舰载机以80m/s的速度降落在静止的“辽宁号”航母水平甲板上，机尾挂钩精准钩住阻拦索，如图所示.在阻拦索的拉力帮助下，经历2.5s速度减小为零.若将上述运动视为匀减速直线运动，根据以上数据不能求出战斗机在甲板上运动的 ( )A．位移 B．加速度 C．平均速度 D．受到的阻力5．电动玩具汽车的直流电动机电阻一定，当加上0.3V电压时，通过的电流为0.3A，此时电动机没有转动.当加上3V电压时，电流为1A，这时电动机正常工作。

则( )A．电动机的电阻是3 B．电动机正常工作时的发热功率是3WC．电动机正常工作时消耗的电功率是4W D．电动机正常工作时机械功率是2W6．中国已成为世界上高铁系统技术最全、集成能力最强、运营里程最长、运行速度最高、在建规模最大的国家.报道称，新一代高速列车牵引功率达9000 kW，持续运行速度为350km/h．则新一代高速列车沿全长约1300km的京沪线从北京到上海，在动力上耗电约为 ( )A. 3.3×l04kWhB.3.l×l06kWhC. l.8×l04kWhD.3.3×l05kWh7．如图是“神州”系列航天飞船返回舱返回地面的示意图，其过程可简化为：打开降落伞一段时间后，整个装置匀速下降，为确保安全着陆，需点燃返回舱的缓冲火箭，在火箭喷气过程中返回舱做减速直线运动，则( )A．返回舱在喷气过程中处于失重状态B．火箭开始喷气瞬间返回舱获得向上的加速度C．火箭开始喷气瞬间伞绳对返回舱的拉力不变D．返回舱在喷气过程中(忽略质量变化)机械能在增加8. 2017年4月，我国成功发射的天舟一号货运飞船与天宫二号空间实验室完成了首次交会对接，对接形成的组合体仍沿天宫二号原来的轨道 (可视为圆轨道)运行．与天宫二号单独运行时相比，组合体运行的( )A．周期变大 B．速率变大C．动能变大 D．向心加速度变大9．如图所示，a、b两小球分别从半圆轨道顶端和斜面顶端以大小相等的初速度v0同时水平抛出，已知半圆轨道的半径与斜面竖直高度相等，斜面底边长是其竖直高度的2倍，若小球a能落到半圆轨道上，小球b能落到斜面上，则A．b球一定先落在斜面上B．a球可能垂直落在半圆轨道上C．a、b两球可能同时落在半圆轨道和斜面上D．a、b两球不可能同时落在半圆轨道和斜面上10.如图所示，倾角为θ的斜面体c置于水平地面上，小盒b置于斜面上，通过细绳跨过光滑的定滑轮与物体a 连接，连接b 的一段细绳与斜面平行。

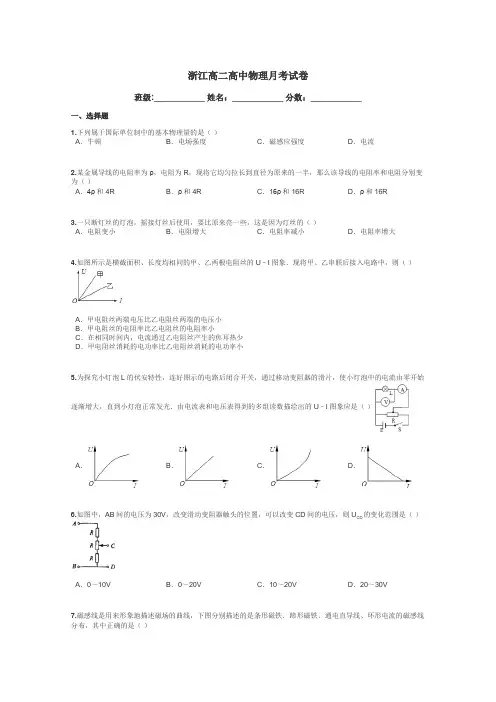

浙江高二高中物理月考试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.下列属于国际单位制中的基本物理量的是（）A．牛顿B．电场强度C．磁感应强度D．电流2.某金属导线的电阻率为ρ，电阻为R，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为（）A．4ρ和4R B．ρ和4R C．16ρ和16R D．ρ和16R3.一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的（）A．电阻变小B．电阻增大C．电阻率减小D．电阻率增大4.如图所示是横截面积、长度均相同的甲、乙两根电阻丝的U﹣I图象．现将甲、乙串联后接入电路中，则（）A．甲电阻丝两端电压比乙电阻丝两端的电压小B．甲电阻丝的电阻率比乙电阻丝的电阻率小C．在相同时间内，电流通过乙电阻丝产生的焦耳热少D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小5.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U﹣I图象应是（）A．B．C．D．6.如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U的变化范围是（）CDA．0～10V B．0～20V C．10～20V D．20～30V7.磁感线是用来形象地描述磁场的曲线，下图分别描述的是条形磁铁．蹄形磁铁、通电直导线、环形电流的磁感线分布，其中正确的是（）A．B．C．D．8.关于磁感应强度B，下列说法中正确的是（）A．根据磁感应强度定义B=，磁场中某点的磁感应强度与F成正比，与IL成反比B．磁感应强度B是标量，没有方向C．磁感应强度B是矢量，方向与F的方向相反D．在确定的磁场中，同一点的磁感应强度口是确定的，不同点的磁感应强度B可能不同，磁感线密集的地方磁感应强度B大些，磁感线稀疏的地方磁感应强度B小些9.关于图所示的磁场，下列说法中正确的是（）A．磁感线能相交B．磁场方向与小磁针静止时北极指向一致C．a、b两点在同一磁感线上位置不同，但它们的强弱相同D．若知道磁感应强度B与线圈的面积S，则可求出穿过这个面积的磁通量10.条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心穿过圆环中心，如图所示．若圆环为弹性环，其形状由Ⅰ扩大变为Ⅱ，那么圆环内磁通量的变化情况是（）A．磁通量增大B．磁通量减小C．磁通量不变D．条件不足，无法确定11.在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（）A．B．C．D．12.如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（）A ．坚直向下B ．竖直向上C ．水平向右D ．水平向左13.如图所示的电路，闭合开关S 后，a 、b 、c 三盏灯均能发光，电源电动势E 恒定且内阻r 不可忽略．现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是（ ）A ．a 灯和c 灯变亮，b 灯变暗B ．a 灯变亮，b 灯和c 灯变暗C ．a 灯和c 灯变暗，b 灯变亮D ．a 灯和b 灯变暗，c 灯变亮14.下列关于电流的说法中，正确的是（ ）A ．我们把大小、方向都不随时间变化的电流称为恒定电流B ．国际单位制中，电流的单位是安培，简称安C ．电流既有大小又有方向，所以电流是矢量D ．由I=可知，电流越大，单位时间内通过导体横截面的电荷量就越多15.一个T 形电路如图所示，电路中的电阻R 1=30Ω，R 2=R 3=20Ω．另有一测试电源，所提供电压恒为10V ．以下说法正确的是（ ）A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是32ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4 VD ．当cd 两端接通测试电源时，ab 两端的电压为 6V16.如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是（ ）A ．B ．C ．D ．二、填空题1.导体中的电流是5μA ，那么在3.2S 内有 C 的电荷定向移动通过导体的横截面，相当于 个电子通过该截面．2.磁体和 的周围都存在着磁场，磁场对 和电流都有力的作用．磁场具有方向性，规定在磁场中任一点，小磁针 的受力方向为该点的磁场方向．3.带电粒子在磁场中运动，洛伦兹力对带电粒子 （填“做正功”、“做负功”或“不做功”），原因是 ．三、实验题1.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量．①旋动部件，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“+”、“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0”刻线或“∞刻线”）．④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．2.用电流表和电压表测定电池的电动势E 和内电阻r，所用的电路如图1所示，一位同学测得的6组数据如下表中所示．（2）根据图线得出电池的电动势 E= V，根据图线得出的电池内阻r= Ω．四、计算题1.如图所示，定值电阻R 1=9Ω，R 2=7Ω．当开关S 接到位置1时，电压表V 的示数为3.6V ；当开关S 接到位置2时，电压表V 的示数为3.5V ，求电源电动势和内阻．2.如图所示，PQ 和EF 为水平放置的平行金属导轨，间距为L=1.0m ，导体棒ab 跨放在导轨上，棒的质量为m=20g ，棒的中点用细绳经轻滑轮与物体c 相连，物体c 的质量M=30g ．在垂直导轨平面方向存在磁感应强度B=0.2T 的匀强磁场，磁场方向竖直向上，重力加速度g 取10m/s 2．若导轨是粗糙的，且导体棒与导轨间的最大静摩擦力为导体棒ab 重力的0.5倍，若要保持物体c 静止不动，应该在棒中通入多大的电流？电流的方向如何？浙江高二高中物理月考试卷答案及解析一、选择题1.下列属于国际单位制中的基本物理量的是（ ） A ．牛顿 B ．电场强度C ．磁感应强度D ．电流【答案】D【解析】解：国际单位制规定了七个基本物理量，分别为长度、质量、时间、热力学温度、电流、光强度、物质的量．故ABC 错误，D 正确． 故选：D ．【点评】解决本题的关键知道七个基本物理量，长度、时间、质量、电流、物质的量、热力学温度、光强度．需识记．2.某金属导线的电阻率为ρ，电阻为R ，现将它均匀拉长到直径为原来的一半，那么该导线的电阻率和电阻分别变为（ ）A ．4ρ和4RB ．ρ和4RC ．16ρ和16RD ．ρ和16R【答案】D【解析】解：电阻为R ，现将它均匀拉长到直径为原来的一半，其材料和体积均不变，则横截面积变为原来的，长度为原来的4倍；由于导体的电阻与长度成正比，与横截面积成反比，所以此时导体的电阻变为原来的16倍，即16R ．由于电阻率受温度的影响，因温度不变，所以电阻率也不变． 故选：D ．【点评】题考查了影响电阻大小的因素，关键要知道导体电阻与长度成正比，与横截面积成反比．电阻率不受温度影响的材料，可以制成标准电阻．3.一只断灯丝的灯泡，摇接灯丝后使用，要比原来亮一些，这是因为灯丝的（ ） A ．电阻变小 B ．电阻增大 C ．电阻率减小 D ．电阻率增大【答案】A【解析】解：将断了的灯丝重新搭接上，再将这只灯泡再接入原电路中，灯丝接入电路的长度变短，根据电阻定律得知，其电阻变小，而电路的电压不变，则由功率公式P=分析得知，灯泡实际消耗的功率增大，电流变大，灯泡变亮．【点评】本题是电阻定律的具体应用，我们得到的结果应与实际经验相符．基础题．4.如图所示是横截面积、长度均相同的甲、乙两根电阻丝的U﹣I图象．现将甲、乙串联后接入电路中，则（）A．甲电阻丝两端电压比乙电阻丝两端的电压小B．甲电阻丝的电阻率比乙电阻丝的电阻率小C．在相同时间内，电流通过乙电阻丝产生的焦耳热少D．甲电阻丝消耗的电功率比乙电阻丝消耗的电功率小【答案】C【解析】解：A、U﹣I图中图象的斜率表示电阻；则可知，甲的电阻大于乙的电阻；两电阻串联时，电流相等，则由欧姆定律可知，甲电阻丝两端的电压大于乙电阻两端的电压；故A错误；B、由R=可知，两导体长度及截面积相同，因甲的电阻大于乙的电阻；故甲的电阻率大于乙电阻丝的电阻率；故B错误；C、因电流相同，则由焦耳定律可知，电流通过乙电阻丝产生的焦耳热较少；故C正确；D、根据P=I2R可知，甲电阻丝消耗的电功率比乙电阻丝消耗的电功率大；故D错误；故选：C．【点评】本题是电阻定律和欧姆定律的综合应用，抓住图象的斜率等于电阻是分析的关键．比较功率时，要根据不同的条件，灵活选择公式的形式．5.为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U﹣I图象应是（）A．B．C．D．【答案】C【解析】解：灯丝电阻随电压的增大而增大，在图象上某点到原点连线的斜率应越来越大，故ABD错误，C正确．故选C．【点评】本题考查的恒定电流中的基础知识：U﹣I图象含义以及温度对电阻的影响．对于这些基本知识要加强理解和应用．6.如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则UCD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V【答案】C【解析】解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为Umax===20V；当滑动变阻器触头置于变阻器的最下端时，UCD 最小，最小值为Umin=，所以UCD的变化范围是10～20V．【点评】本题实质是分压器电路，考查对串联电路电压与电阻成正比特点的理解和应用能力．7.磁感线是用来形象地描述磁场的曲线，下图分别描述的是条形磁铁．蹄形磁铁、通电直导线、环形电流的磁感线分布，其中正确的是（）A．B．C．D．【答案】D【解析】解：AB，根据磁体外部的磁感线从N极到S极，而内部是从S极到N极的，可知，故AB均错误，C、根据安培定则，直导线的电流向下，则磁感线的方向（俯视）顺时针方向，故C错误；D、根据安培定则，环形导线的电流方向与磁感线的方向关系如图所示，故D正确；故选：D．【点评】考查安培定则的应用，注意与左手定则，及右手定则的区别，同时掌握磁体外部的磁感线从N极到S极，而内部是从S极到N极的．8.关于磁感应强度B，下列说法中正确的是（）A．根据磁感应强度定义B=，磁场中某点的磁感应强度与F成正比，与IL成反比B．磁感应强度B是标量，没有方向C．磁感应强度B是矢量，方向与F的方向相反D．在确定的磁场中，同一点的磁感应强度口是确定的，不同点的磁感应强度B可能不同，磁感线密集的地方磁感应强度B大些，磁感线稀疏的地方磁感应强度B小些【答案】D【解析】解：A、由B=，可知，是通过比值定义，所以B与F，与IL均无关，而B由磁场本身性质决定．故A错误；B、磁感应强度B是矢量，其方向即为小磁针静止时N极指向，故B错误．C、通电导线在磁场中的受力方向，由左手定则来确定，磁场力的方向与感应强度B的方向垂直，故C错误；D、磁感应强度反映磁场本身的强弱和方向，由磁场本身决定，磁感线密集的地方磁感应强度B大些，磁感线稀疏的地方磁感应强度B小些．故D正确；故选D【点评】磁感应强度的定义式B=，可知，是属于比值定义法，且通电导线垂直放在磁场中．即B与F、I、L均没有关系，它是由磁场的本身决定．例如：电场强度E=一样．同时还要注意的定义式B=，是有条件的．9.关于图所示的磁场，下列说法中正确的是（）A．磁感线能相交B．磁场方向与小磁针静止时北极指向一致C．a、b两点在同一磁感线上位置不同，但它们的强弱相同D．若知道磁感应强度B与线圈的面积S，则可求出穿过这个面积的磁通量【解析】解：A、磁感线不是磁场中真实存在的曲线，而是人为加上去的，它可以形象地描述磁场，闭合曲线，但不相交，且通过疏密来体现磁场强弱，因此a点磁感应强度大于b．故AC错误．B、磁场方向的规定：磁场中某点的磁场方向与放在该处的小磁针N极所指的方向相同．故B正确；D、知道磁感应强度B与线圈的面积S，且两者垂直时，则才可求出穿过这个面积的磁通量，若不垂直，必须知道两者的夹角才能算出线圈的磁通量，故D错误．故选：B．【点评】解此题要知道磁场的基本性质；知道磁场是客观存在的，磁感线是人为加上去的；注意知道磁场方向是怎么规定的，理解磁通量公式条件．10.条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心穿过圆环中心，如图所示．若圆环为弹性环，其形状由Ⅰ扩大变为Ⅱ，那么圆环内磁通量的变化情况是（）A．磁通量增大B．磁通量减小C．磁通量不变D．条件不足，无法确定【答案】B【解析】解：磁感线是闭合曲线，磁铁内部穿过圆环的磁感线总条数一定，外部磁感线分布在无限大空间，将磁铁内部的磁感线抵消一部分，当形状由Ⅰ扩大变为Ⅱ时，磁铁外部穿过圆环的磁感线增多，抵消多，总磁通量将减小．故选B【点评】对于线圈中有两种方向的磁感线穿过时，磁通量要看抵消后总条数来确定磁通量．11.在如图所示的匀强磁场中，已经标出了电流I和磁场B以及磁场对电流作用力F三者的方向，其中错误的是（）A．B．C．D．【答案】C【解析】解：根据左手定则可知：ABD三图中电流、磁场、安培力方向均和左手定则中要求方向一致，故正确；C 图中电流和磁场方向一致，不受安培力，故C错误．本题选错误的，故选：C．【点评】安培定则、左手定则、右手定则等应用容易混淆，因此平时要加强训练，熟练应用这几种定则进行有关物理量的判断．12.如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（）A．坚直向下B．竖直向上C．水平向右D．水平向左【答案】B【解析】解：首先根据安培定则判断通电螺线管在A处产生的磁场方向：水平向左．根据左手定则判断可知：A受到通电螺线管磁场的作用力的方向：竖直向上，故ACD错误，B正确．故选：B．【点评】本题考查安培定则和左手定则综合应用的能力，对于几种定则关键要搞清两点：一是何时用；二是怎样用．13.如图所示的电路，闭合开关S后，a、b、c三盏灯均能发光，电源电动势E恒定且内阻r不可忽略．现将变阻器R 的滑片稍向上滑动一些，三盏灯亮度变化的情况是（ ）A ．a 灯和c 灯变亮，b 灯变暗B ．a 灯变亮，b 灯和c 灯变暗C ．a 灯和c 灯变暗，b 灯变亮D ．a 灯和b 灯变暗，c 灯变亮【答案】A【解析】解：R 的滑片稍向上滑动时，变阻器R 接入电路的电阻变小，外电路总电阻变小，根据闭合电路欧姆定律得知，干路电流I 增大，a 灯变亮．b 的电压U b =E ﹣I （r+R a ）减小，b 灯变暗．通过c 灯的电流I c =I ﹣I b ，I 增大，I b 减小，则I c 增大，c 灯变亮．故A 正确． 故选：A ．【点评】本题是电路中动态变化分析的问题，首先要搞清电路的结构，其次要按“部分→整体→部分”的顺序分析．14.下列关于电流的说法中，正确的是（ ）A ．我们把大小、方向都不随时间变化的电流称为恒定电流B ．国际单位制中，电流的单位是安培，简称安C ．电流既有大小又有方向，所以电流是矢量D ．由I=可知，电流越大，单位时间内通过导体横截面的电荷量就越多【答案】ABD 【解析】解：A 、恒定电流是指大小、方向都不随时间变化的电流．故A 正确．B 、电流是国际单位制中基本物理量，其单位是安培，简称安．故B 正确．C 、电流既有大小又有方向，但电流不是矢量，因为它运算时不遵守平行四边形定则．故C 错误．D 、根据电流的定义式I=可知，电流大小等于单位时间内通过导体横截面的电荷量，则电流越大，单位时间内通过导体横截面的电荷量就越多．故D 正确． 故选ABD【点评】本题考查对恒定电流、单位、方向和定义式的掌握情况，要注意电流的方向与力等矢量的方向不同，它表示流向，电流运算时遵守代数加减法则．15.一个T 形电路如图所示，电路中的电阻R 1=30Ω，R 2=R 3=20Ω．另有一测试电源，所提供电压恒为10V ．以下说法正确的是（ ）A ．若将cd 端短路，ab 之间的等效电阻是50ΩB ．若将ab 端短路，cd 之间的等效电阻是32ΩC ．当ab 两端接上测试电源时，cd 两端的电压为4 VD ．当cd 两端接通测试电源时，ab 两端的电压为 6V【答案】BC 【解析】解：A 、当cd 端短路时，ab 间电路的结构是：电阻R 2、R 3并联后与R 1串联，等效电阻为： R=；故A 错误；B 、当ab 端短路时，cd 之间电路结构是：电阻R 1、R 3并联后与R 2串联，等效电阻为： R=，故B 正确；C 、当ab 两端接通测试电源时，cd 两端的电压等于电阻R 3两端的电压，U′=，故C 正确；D、当cd两端接通测试电源时，ab两端的电压等于电阻R3两端的电压，为U3=，故D错误；故选：BC．【点评】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．16.如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是（）A．B．C．D．【答案】A【解析】解：天平原本处于平衡状态，所以线框所受安培力越大，天平越容易失去平衡，由于线框平面与磁场强度垂直，且线框不全在磁场区域内，所以线框与磁场区域的交点的长度等于线框在磁场中的有效长度，由图可知，A图的有效长度最长，磁场强度B和电流大小I相等，所以A所受的安培力最大，则A图最容易使天平失去平衡．故选：A．【点评】本题主要考查了安培力，在计算通电导体在磁场中受到的安培力时，一定要注意F=BIL公式的L是指导体的有效长度．二、填空题1.导体中的电流是5μA，那么在3.2S内有 C的电荷定向移动通过导体的横截面，相当于个电子通过该截面．【答案】1.6×10﹣5，1.0×1014【解析】解：根据电流的定义式I=得，3.2S内通过导体横截面的电荷量q=It=5×10﹣6×3.2C=1.6×10﹣5Cn===1.0×1014（个）故答案为：1.6×10﹣5，1.0×1014【点评】本题中用到元电荷e，其数值为e=1.6×10﹣19C，是自然界最小的电荷量，所有带电体的电荷量都是它的整数倍．2.磁体和的周围都存在着磁场，磁场对和电流都有力的作用．磁场具有方向性，规定在磁场中任一点，小磁针的受力方向为该点的磁场方向．【答案】磁场；磁体；N极【解析】解：磁体的周围存在磁场，磁场的基本性质是对放在其中的磁体存在力的作用；两个磁体相互间不接触时，也会产生力的作用说明磁体间的作用是通过磁场发生的；磁场方向与放在该点的小磁针的N极静止时的方向一致．故答案为：磁场；磁体；N极．【点评】本题考查磁场的性质及磁场方向的规定，要明确磁场的方向是根据小磁针的指向来确定的．3.带电粒子在磁场中运动，洛伦兹力对带电粒子（填“做正功”、“做负功”或“不做功”），原因是．【答案】不做功；洛伦兹力的方向与粒子运动方向垂直【解析】解：带电粒子在磁场中运动，洛伦兹力对带电粒子不做功因为功W=FLcosθ洛伦兹力的方向由左手定则判断可知，洛伦兹力方向与粒子运动速度方向v垂直，即90°代入功的计算公式得：W=0；故答案为：不做功；洛伦兹力的方向与粒子运动方向垂直【点评】洛伦兹力不做功，只改变粒子的速度方向，不改变速度的大小，也不改变粒子的动能．三、实验题1.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．请根据下列步骤完成电阻测量．①旋动部件，使指针对准电流的“0”刻线．②将K旋转到电阻挡“×100”的位置．③将插入“+”、“﹣”插孔的表笔短接，旋动部件，使指针对准电阻的（填“0”刻线或“∞刻线”）．④将两表笔分别与待测电阻相接，发现指针偏转角度过大．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准．【答案】①S；③T；“0”刻线；④B、D、C．【解析】解：①电表使用前要旋转机械调零旋钮S进行机械调零，使指针对准电流的0刻线；②将K旋转到电阻挡“×l00“的位置．③将插入“十“、“﹣“插孔的表笔短接，旋动欧姆调零旋钮 T，使指针对准电阻的“0”刻线．④欧姆表指针偏转角度过大，说明所选挡位太大，应换小挡进行测量，应将旋转开关K置于“×10”，然后进行欧姆调零，再测电阻，因此合理是实验步骤是：B、D、C．故答案为：①S；③T；“0”刻线；④B、D、C．【点评】本题考查了多用电表的使用方法，掌握基础知识即可正确解题；使用欧姆表测电阻时，要选择合适的挡位，使指针指在中央刻度线附近．2.用电流表和电压表测定电池的电动势E 和内电阻r，所用的电路如图1所示，一位同学测得的6组数据如下表中所示．（1）试根据这些数据在图2中作出 U ﹣I 图线；（2）根据图线得出电池的电动势 E= V ，根据图线得出的电池内阻r= Ω．【答案】（1）如图；（2）1.45；0.70【解析】解：（1）利用表中坐标值，采用描点法并连线得图象如图所示；（2）由闭合电路欧姆定律可知U=E ﹣Ir ，再由数学知识可知，图象与纵坐标的交点为电源的电动势故电源的电动势为1.45V ；而图象的斜率表示电源的内阻，r===0.70Ω；故答案为：（1）如图；（2）1.45；0.70【点评】本题考查数据的处理方法，用图象法处理可以减小误差；在连线时注意若出现误差较大的点应舍掉．四、计算题1.如图所示，定值电阻R 1=9Ω，R 2=7Ω．当开关S 接到位置1时，电压表V 的示数为3.6V ；当开关S 接到位置2时，电压表V 的示数为3.5V ，求电源电动势和内阻．【答案】4V 1Ω【解析】解：由电路图知，电压表测量路端电压，设电源的电动势为E ，内阻为r ．由闭合电路欧姆定律可知：当开关置1时，E=U 1+r ① 当开关置于2时，E=U 2+r ②代入得：E=3.6+×r ③ E=3.5+×r ④ 联立③④解之得：E=4V ，r=1Ω答：电源电动势和内阻分别为4V 和1Ω．【点评】本题提供了一种测量电源电动势和内阻的方法：伏阻法，利用闭合电路的欧姆定律列方程组即可求解．2.如图所示，PQ 和EF 为水平放置的平行金属导轨，间距为L=1.0m ，导体棒ab 跨放在导轨上，棒的质量为m=20g ，棒的中点用细绳经轻滑轮与物体c 相连，物体c 的质量M=30g ．在垂直导轨平面方向存在磁感应强度B=0.2T 的匀强磁场，磁场方向竖直向上，重力加速度g 取10m/s 2．若导轨是粗糙的，且导体棒与导轨间的最大静摩擦力为导体棒ab 重力的0.5倍，若要保持物体c 静止不动，应该在棒中通入多大的电流？电流的方向如何？【答案】若要保持物体c 静止不动，应该在棒中通入的电流为1A≤I≤2A ，电流的方向为由a 到b ．【解析】解：导体棒的最大静摩擦力大小为f m =0.5mg=0.1N ，M 的重力为G=Mg=0.3N ，则f m ＜G ，要保持导体棒静止，则安培力方向必须水平向左，则根据左手定则判断得知棒中电流的方向为由a 到b ．若BIl ＞Mg ，则导体棒所受的静摩擦力方向水平向右，设此时电流为I 1，则由平衡条件有 BI 1l ﹣Mg≤f m ，解得，I 1≤2A若BIl ＜Mg ，则导体棒所受的静摩擦力方向水平向左，设此时电流为I 2，则由平衡条件有 Mg ﹣BI 2l≤f m ，解得，I 2≥1A即ab 棒中电流为1A≤I≤2A ．答：若要保持物体c 静止不动，应该在棒中通入的电流为1A≤I≤2A ，电流的方向为由a 到b ．【点评】此题是通电导体在磁场中平衡问题，要抓住静摩擦力会外力的变化而变化，挖掘临界条件进行求解．。
