图纸中角度标注算法

CAD中的尺寸标注和角度控制在CAD设计中，尺寸标注和角度控制是非常重要的元素，可以帮助我们精确测量和描述设计中各个部分的尺寸和角度。

本文将介绍CAD中的尺寸标注和角度控制的使用技巧。

首先，让我们来看一下尺寸标注。

在CAD软件中，我们可以使用标注工具来添加尺寸标注。

标注工具通常位于绘图工具栏或标注工具栏中。

选择标注工具后，我们需要指定两个点以确定一个尺寸线段，然后程序会自动生成尺寸标注。

此时，我们可以通过拖动尺寸标注的位置和大小来调整其位置和样式。

尺寸标注不仅仅是文字，它还包括箭头、尺寸线和尺寸线方向标志。

在CAD软件中，我们可以通过调整尺寸样式来改变标注的外观。

例如，我们可以选择不同的箭头样式，选择尺寸线的显示方式等。

此外，CAD软件还提供了一些高级尺寸标注的功能。

例如，我们可以添加对称尺寸标注，以表示两个对称部分的大小是相等的。

我们也可以添加基线尺寸标注，以便于测量多个部分之间的距离。

接下来，让我们来看一下角度控制。

在CAD软件中，我们可以使用角度工具来测量和控制设计中的角度。

选择角度工具后，我们需要指定三个点以确定一个角度。

程序会自动计算并显示此角度的数值。

在控制角度方面，CAD软件提供了一些强大的工具。

例如，我们可以使用角度限制工具来限制某些元素的旋转范围。

这对于保持设计的正确比例和尺寸非常重要。

我们也可以使用角度检查工具来检查设计中的角度是否满足特定要求。

除了以上介绍的基本功能外，CAD软件还提供了一些其他工具来处理尺寸标注和角度控制。

例如，我们可以使用标注尺寸工具批量添加尺寸标注，从而提高效率。

我们还可以使用尺寸标注和角度控制的设置来自定义标注和控制的样式和格式。

使用CAD软件进行尺寸标注和角度控制可以确保设计的准确性和一致性。

在进行CAD设计时，我们应该充分利用这些功能来提高工作效率和设计质量。

总结起来，CAD中的尺寸标注和角度控制是非常重要的。

通过使用标注工具和角度工具，我们可以添加尺寸标注和测量角度，确保设计的准确性和一致性。

斜度和锥度作图及标注1. 斜度斜度是一直线(或平面)对另一直线(或平面)的倾斜度,其大小用该两直线夹角(或两个平面夹角)的正切来表示(图1-14),其中BC的斜度=tgα=H/L。

在图样中用∠1:n来标注。

斜度符号的画法见图1-15.a,h为字体高度。

图1-16.a为斜度1:5的画法与标注,作图时先取AD作为一个单位长度,再取AB等于5个单位长度,连接BD即得到斜度为1:5的斜度线.图1-16.b为斜度标注示例。

注意:斜度符号的方向应与斜度方向一致。

图1－14 斜度图1－15 斜度和锥度符号的画法a）斜度符号b）锥度符号图1－16 斜度的画法及标注a）斜度画法b）斜度标注示例2. 锥度正圆锥体的锥度指锥体底圆直径与其高度之比。

截头正圆锥(圆台)的锥度为其上、下底圆直径之差与圆台高之比(图1-17),即截头正圆锥的锥度=（D-d）/L=2tgα/2,其中α为锥度。

锥度在图样上用1:n形式符注。

锥度符号的画法见图1-15.b,h为字体高度。

图1-18为锥度标注示例。

锥度符号的方向应与圆锥方向一致。

图1-19为锥度的画图步骤及标注。

图1－17 锥度图1－18 锥度标注示例图1－19 锥度的画图步骤及标注圆弧连接图1－20画出了吊钩、搭钩、摇杆、钢轨的图形，他们的轮廓线都是由直线和圆弧、圆弧和圆弧连接起来的。

所谓圆弧连接，是指用一圆弧光滑连接相邻两线段（或圆弧）的作图方法。

图1－20 圆弧连接实例a）吊钩b）搭钩c）摇杆d）钢轨圆弧的连接有3种基本形式:(1)用圆弧连接两条已知直线;(2)用圆弧连接已知直线和已知圆弧。

(3)用圆弧连接两已知圆弧。

线段连接作图的关键在于，找出连接圆弧的圆心位置及与两被连接线段连接处的切点位置。

图1-21示出已知圆弧半径为R的三种连接形式的作图方法。

图1－21 圆弧连接示例六等分圆周或作正多边形根据已知直径d画圆,然后将60°、30°一角板的短直角边紧贴丁字尺, 并使其斜边分别通过A点和D点作直线AB和DE,再翻转三角板用同样方法画AF和CD,这样, 圆周就被六等分了(图1-12.a).连接B、C和E、F,就可得到内接正六边形ABCDEF。

倾斜尺寸标注的三种方法
在工程图纸中，倾斜尺寸标注通常有三种方法：
1. 平行线法，这是最常见的倾斜尺寸标注方法之一。

在这种方法中，标注线与倾斜线平行，且标注文字垂直于标注线。

这种方法简单直观，易于阅读和理解。

2. 垂直线法，在这种方法中，标注线垂直于倾斜线，标注文字平行于标注线。

这种方法在某些情况下可以提供更好的可读性，特别是当空间受限时。

3. 斜线法，这种方法是将标注线与倾斜线以一定角度相交，标注文字沿着标注线方向。

这种方法在某些情况下可以有效地节省空间，并且在特定倾斜角度的情况下可能更易于理解。

这三种方法各有其优缺点，工程师和绘图员通常根据具体情况和个人偏好来选择合适的倾斜尺寸标注方法。

在实际工程图纸中，也可能会根据需要采用不同的组合方式来进行标注，以确保信息清晰准确地传达给读者。

角度坐标测量计算公式细则文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]计算细则1、坐标计算：X1=X+Dcosα,Y1=Y+Dsinα。

式中 Y、X为已知坐标，D为两点之间的距离，Α为方位角。

2、方位角计算：1）、方位角=tan=两坐标增量的比值，然后用计算器按出他们的反三角函数（±号判断象限）。

2）、方位角：arctan（y2-y1)/(x2-x1)。

加减180（大于180就减去180（还大于360就在减去360）、小于180就加180如果x轴坐标增量为负数，则结果加180°。

如果为正数，则看y轴的坐标增量，如果Y轴上的结果为正，则算出来的结果就是两点间的方位角，如果为负值，加360°。

S=√（y2-y1)+(x2-x1),1)、当y2-y1>0，x2-x1>0时；α=arctan（y2-y1)/(x2-x1)。

2)、当y2-y1<0，x2-x1>0时；α=360°+arctan（y2-y1)/(x2-x1)。

3)、当x2-x1<0时；α=180°+arctan（y2-y1)/(x2-x1)。

再用两点之间的距离公式可算距离(根号下两个坐标距离差的平方相加）。

拨角：arctan（y2-y1)/(x2-x1)1、例如：两条巷道要互相平行掘进的话，求它们的拨角：方法（前视边方位角减后视边方位）在此后视边方位要加减180°，若拨角结果为负值为左偏“逆时针”（+360°就可化为右偏，正值为右偏“顺时针”。

2、在图上标识方位的方法：就是导线边与Y轴的夹角。

3、高程计算：目标高程=测点高程+h+仪器高—占标高。

4、直角坐标与极坐标的换算：（直角坐标用坐标增量表示；极坐标用方位角和边长表示）1）、坐标正算（极坐标化为直角坐标）已知一个点的坐标及该点至未知点的距离和方位角，计算未知点坐标方位角，知A(Xa,Ya)、Sab、αab，求B(Xa,Ya)解：Xab=Sab×COSαab 则有Xb=Xa+XabYab=Sab×SINαab Yb=Ya+Yab2)、坐标反算，已知两点的坐标，求两点的距离（称反算边长）和方位角(称反算方位角）的方法已知A(Xa,Ya)、B(Xb,Yb),求αab、Sab。

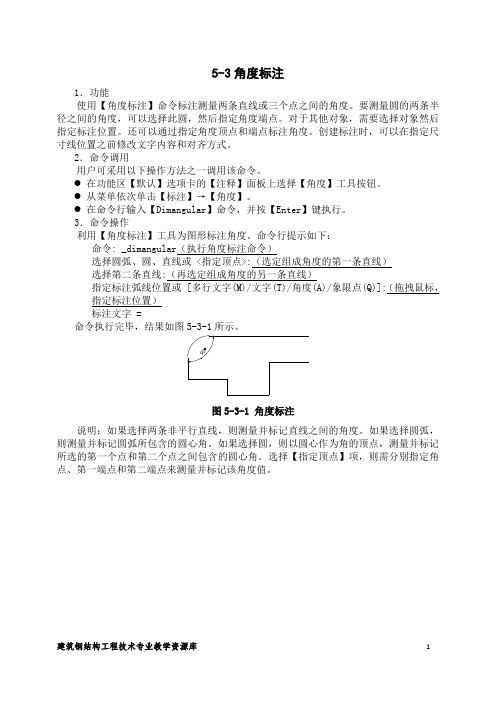

5-3角度标注
1．功能
使用【角度标注】命令标注测量两条直线或三个点之间的角度。

要测量圆的两条半径之间的角度，可以选择此圆，然后指定角度端点。

对于其他对象，需要选择对象然后指定标注位置。

还可以通过指定角度顶点和端点标注角度。

创建标注时，可以在指定尺寸线位置之前修改文字内容和对齐方式。

2．命令调用
用户可采用以下操作方法之一调用该命令。

●在功能区【默认】选项卡的【注释】面板上选择【角度】工具按钮。

●从菜单依次单击【标注】→【角度】。

●在命令行输入【Dimangular】命令，并按【Enter】键执行。

3．命令操作
利用【角度标注】工具为图形标注角度。

命令行提示如下：
命令: _dimangular（执行角度标注命令）
选择圆弧、圆、直线或 <指定顶点>:（选定组成角度的第一条直线）
选择第二条直线:（再选定组成角度的另一条直线）
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:（拖拽鼠标，指定标注位置）
标注文字 =
命令执行完毕，结果如图5-3-1所示。

图5-3-1 角度标注
说明：如果选择两条非平行直线，则测量并标记直线之间的角度。

如果选择圆弧，则测量并标记圆弧所包含的圆心角。

如果选择圆，则以圆心作为角的顶点，测量并标记所选的第一个点和第二个点之间包含的圆心角。

选择【指定顶点】项，则需分别指定角点、第一端点和第二端点来测量并标记该角度值。

建筑钢结构工程技术专业教学资源库 1。

CAD中的角度标注技巧与注意事项在CAD软件中，角度标注是非常重要的功能之一。

准确地标注角度不仅可以提供设计图纸的准确度，还可以为施工和生产提供有效的参考。

本文将为大家介绍一些CAD中的角度标注技巧和注意事项。

首先，要注意选择合适的角度标注单位。

CAD软件通常提供了多种标注单位选项，如度、弧度和梯度等。

在选择标注单位时，应根据具体需求和行业标准进行选择。

例如，建筑设计通常使用度作为角度标注单位，而机械设计则常用弧度。

其次，对于需要标注的角度，可以使用“角度标注”工具进行标注。

在CAD软件的绘图工具栏或菜单中，可以找到“角度标注”工具。

选择该工具后，需要先选择一个角度的基准线，然后再选择需要标注的角度。

CAD软件会自动在选定的角度上标注出度数或其他选定的标注单位。

另外，当标注角度时，应当注意标注的字体大小和位置。

标注的字体大小应适中，以确保标注清晰可读且不过于占用图纸空间。

标注的位置应选择在角度的两边或底部，以不影响设计图纸的整体美观和清晰度。

在安排标注的位置时，还应考虑标注与其它线条或尺寸之间的间距，避免重叠或混乱。

此外，在标注角度时，还可以选择添加符号。

符号可以帮助进一步准确地表示角度的性质或特点。

例如，可以使用弧形箭头表示钝角，使用尖角符号表示锐角。

符号的添加方法与标注角度类似，只需选择合适的符号工具，并按照提示绘制或选择合适的符号即可。

添加符号可以使角度标注更加清晰直观，提高设计图纸的可读性。

此外，需要注意的是，角度标注应尽量避免重叠。

如果多个角度较为接近或共线，标注时应考虑合理的位置和间距，以确保标注清晰可辨。

如果确实无法避免标注重叠，可以选择使用符号或缩小标注字体大小等方法进行处理。

最后，角度标注应与设计图纸其他元素相互配合，形成整体的设计布局。

标注的风格、大小、位置等应与线条、尺寸标注等元素保持一致，使整张设计图纸呈现出整齐、统一的效果。

可以通过设置CAD软件的标注样式或使用图形标注模板来实现这一目标。

AutoCAD标注直径、半径、角度及引线操作菜单“标注”→“直径”，命令行窗口提示“选择圆弧或圆：”，在要标注的圆上点击一下，将鼠标向圆外稍微拖动一下再点击一次，直径就标注好了，像图1中φ25的样子,这是AutoCAD的默认样式，选中它之后右击鼠标，在快捷菜单里点选“标注文字位置”→“单独移动文字”，拖动文字到圆内尺寸线上方就能够得到图中φ80的样子。

选中直径标注，点击激活位于圆上的夹点，拖动鼠标能够改变标注的倾斜角度。

标注半径的方法和标注直径十分相似，操作菜单“标注”→“半径”，命令行窗口提示“选择圆弧或圆：”，在要标注半径的圆弧上点击一下，稍微拖动一下鼠标再点击一次，半径就标注好了，像图1中的两种样子那样。

选中半径标注，点击激活位于圆弧上的夹点，拖动鼠标能够改变标注的倾斜角度。

角度的标注非常简单，操作菜单“标注”→“角度”，依次点击构成夹角的两条直线，然后拖拉鼠标到出现合适的标注样式的时候再次点击鼠标，角度就标注好了。

像图2中角度135°的样子。

还能够对圆弧的角度进行标注，操作菜单“标注”→“角度”，点击圆弧，拖拉鼠标到出现合适的标注样式的时候再次点击鼠标，完成标注，就像图2中圆弧角45°那样。

“引线”的用处很多，常用来标注零部件编号、倒角等等。

第一步，操作菜单“标注”→“引线”，命令行窗口提示“指定第一个引线点或[设置(S)] <设置>：”，直接回车进入“引线设置”对话框，一般情况下需要更改的设置在“引线和箭头”和“附着”两个选项卡里。

在“引线和箭头”选项卡里要选定引线有无箭头以及箭头的样式，还要选定第一段和第二段引线的角度，图3里标注5×30°倒角的第一段引线的约束角度设置为30°，其余的第一段引线的约束角度设置为45°，大多情况下第二段引线的约束角度设置成“水平”。

在“附着”选项卡里选中“最后一行加下划线”。

设置好以后点击“确定”关闭“引线设置”对话框。

倒角的标注方法及含义倒角是指在零件的边缘或角部进行一定的切除，以使其变得平滑或者加强其结构。

在工程制图和设计中，倒角是一个非常常见的加工工艺，它可以改善零件的外观，增加零件的强度，减少零件的重量，提高加工精度等。

因此，掌握倒角的标注方法及其含义对于工程师和设计师来说是非常重要的。

倒角的标注方法。

在进行工程制图时，倒角需要进行标注以指导加工人员进行加工。

通常情况下，倒角的标注方法包括以下几种：1. 直线标注法，直线标注法是最常见的倒角标注方法之一。

在工程图纸上，倒角通常以直线的形式进行标注，标注线的两端分别标注倒角的尺寸，以指示倒角的具体大小。

2. 弧线标注法，对于圆弧形状的倒角，可以采用弧线标注法。

在工程图纸上，可以使用弧线来标注倒角的尺寸和位置，以便加工人员进行加工。

3. 符号标注法，在一些特殊情况下，可以使用符号标注法来标注倒角。

例如，可以使用特定的符号来表示倒角的大小和形状，以简化标注的过程。

倒角的含义。

倒角在工程设计中有着非常重要的含义，它可以影响零件的外观、强度、重量和加工精度等方面。

具体来说，倒角的含义主要体现在以下几个方面：1. 改善外观，倒角可以使零件的边缘和角部变得平滑，从而提高零件的外观质量，使其更加美观。

2. 增加强度，通过倒角可以使零件的边缘和角部变得光滑，减少应力集中的可能性，从而提高零件的强度和耐久性。

3. 减少重量，倒角可以去除一部分材料，从而减轻零件的重量，降低整体结构的负荷，提高零件的使用效率。

4. 提高加工精度，倒角可以使零件的边缘和角部变得平滑，有利于加工和装配，提高零件的加工精度和装配精度。

总结。

倒角是工程制图和设计中一个非常重要的工艺，掌握倒角的标注方法及其含义对于工程师和设计师来说至关重要。

倒角的标注方法主要包括直线标注法、弧线标注法和符号标注法，而倒角的含义主要体现在改善外观、增加强度、减少重量和提高加工精度等方面。

因此，在工程设计中需要充分考虑倒角的作用，合理设计倒角的尺寸和形状，以确保零件的质量和性能达到最佳状态。

机械制图倒角标注方法
机械制图是机械制造技术中的一项重要技术，是把工件设计图纸用机械设备在工件上加工成功的技术。

倒角是一种常见的机械加工方式，可以使工件加工得更加精细。

机械制图倒角标注方法是机械制图技术中一项重要部分，是将各种倒角尺寸和形状标注在图上的方法。

一般情况下，在机械制图中，倒角不仅可以增强工件的光洁度和精细度，而且还可以增强工件的抗冲击性能和耐磨性能。

倒角的主要目的是使工件有较好的外观效果，以及某些零件上的尺寸精度更加准确。

为此，机械制图中的倒角标注方法就变得非常重要。

机械制图中的倒角标注一般包括两个部分：形状和尺寸。

一般情况下，倒角形状可以是圆弧形，椭圆形，菱形等等；尺寸则可以是倒角角度、倒角深度和倒角边缘之间的距离等。

在机械制图中，倒角标注的具体方法通常是用不同颜色标记形状，比如用蓝色来标记倒角形状，用红色来标记倒角尺寸，以便识别、对比和检查。

此外，在机械制图中，还可以用箭头标注法来指定倒角的尺寸和形状，以及倒角的深度、边缘和轴线。

这种方法可以更加准确精细地标注出倒角尺寸和形状，从而使工件能够更加精细地加工。

机械制图倒角标注方法在机械制造技术中具有重要的作用。

熟练掌握这种标注方法，可以帮助机械制图人员更准确、更精确地表达出倒角的形状和尺寸。

这种标注方法不仅可以提高制图质量，而且有助于提高加工质量和性能，从而为机械制造技术做出更大的贡献。

- 1 -。

角度尺寸标注。

其效果图和素材分别如图1和图2所示。

图1 角度尺寸标注完成图图2角度尺寸标注素材－练习
操作步骤：
（1）启动AutoCAD2009中文版，进入绘图界面。

（2）打开附盘中的素材文件“角度尺寸标注素材－练习.dwg”。

（3）在“标注”工具栏上单击“角度”按钮，启动角度标注命令。

（4）在绘图区内分别选取图中最上侧斜线和中心线。

（5）在绘图区内指定尺寸线位置，完成尺寸标注。

命令行显示如下：
命令: _dimangular
选择圆弧、圆、直线或<指定顶点>: |*选取第一条直线*| 选择第二条直线: |*选取第二条直线*| 指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)/象限点(Q)]: |*指定尺寸线位置*| 标注文字= 28
（6）在“标注”工具栏上单击“角度”按钮，启动角度标注命令。

（7）在绘图区内分别选取图中最下侧斜线和中心线。

（8）在绘图区内指定尺寸线位置，完成尺寸标注。

命令行显示如下：
命令: _dimangular
选择圆弧、圆、直线或<指定顶点>: |*选取第一条直线*| 选择第二条直线: |*选取第二条直线*| 指定标注弧线位置或[多行文字(M)/文字(T)/角度(A)/象限点(Q)]: |*指定尺寸线位置*| 标注文字= 32。
