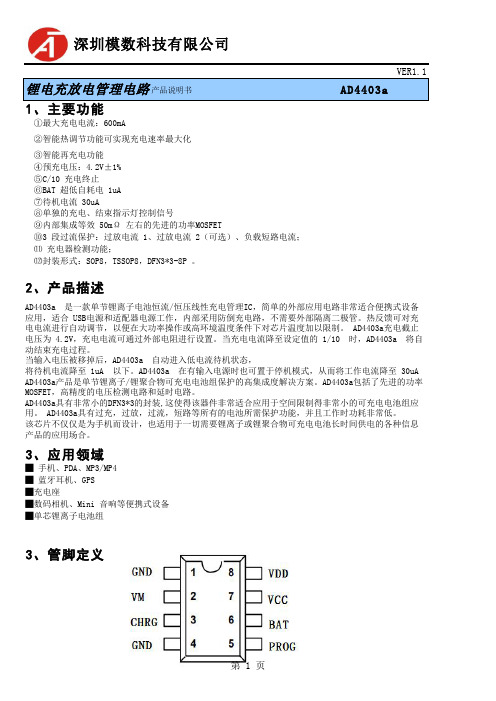

①最大充电电流：600mA②智能热调节功能可实现充电速率最大化③智能再充电功能④预充电压：4.2V±1%⑤C/10 充电终止⑥BAT 超低自耗电 1uA⑦待机电流 30uA⑧单独的充电、结束指示灯控制信号⑨内部集成等效 50mΩ 左右的先进的功率MOSFET⑩3 段过流保护：过放电流 1、过放电流 2（可选）、负载短路电流；⑾ 充电器检测功能；⑿封装形式：SOP8，TSSOP8，DFN3*3-8P 。
2、产品描述AD4403a 是一款单节锂离子电池恒流/恒压线性充电管理IC，简单的外部应用电路非常适合便携式设备应用，适合 USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。
热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。
AD4403a充电截止电压为 4.2V，充电电流可通过外部电阻进行设置。
当充电电流降至设定值的 1/10 时，AD4403a 将自动结束充电过程。
当输入电压被移掉后，AD4403a 自动进入低电流待机状态，将待机电流降至 1uA 以下。
AD4403a 在有输入电源时也可置于停机模式，从而将工作电流降至 30uA AD4403a产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。
AD4403a包括了先进的功率 MOSFET，高精度的电压检测电路和延时电路。
AD4403a具有非常小的DFN3*3的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。
AD4403a具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。
该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。
3、应用领域█ 手机、PDA、MP3/MP4█ 蓝牙耳机、GPS█充电座█数码相机、Mini 音响等便携式设备█单芯锂离子电池组3、管脚定义4.1、主要参数及工作特征1.1注 2：典型参数值为 25℃条件下测得的标准参数值。

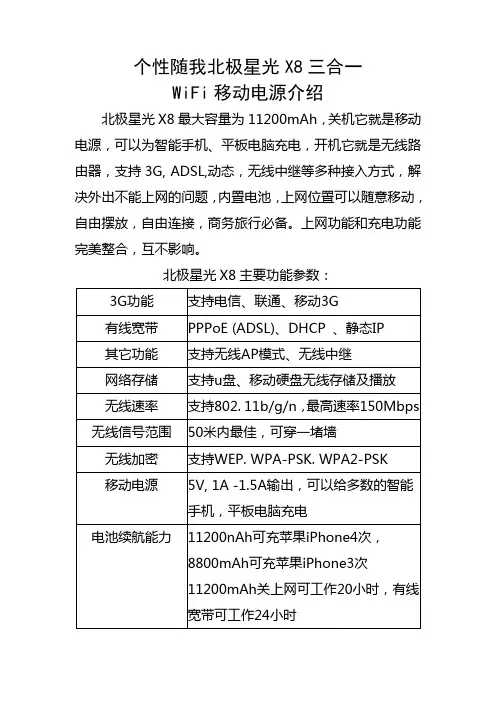

个性随我北极星光X8三合一WiFi移动电源介绍北极星光X8最大容量为11200mAh，关机它就是移动电源，可以为智能手机、平板电脑充电，开机它就是无线路由器，支持3G, ADSL,动态，无线中继等多种接入方式，解决外出不能上网的问题，内置电池，上网位置可以随意移动，自由摆放，自由连接，商务旅行必备。
上网功能和充电功能完美整合，互不影响。
北极星光X8主要功能参数：北极星光X8特点：一、体积小X8的长度和普通银行卡相同，宽度和高度只有银行卡的1/2，如此小的体积，非常容易携带。
二、工艺精X8正面是一幅青花瓷图案，图案采用激光雕刻，手感好，经久耐磨，时尚迷你的外观，让人爱不释手！三、全兼容X8兼容市场上的主流手机和其它数码设备，输出为5v，1A-2A，用户可以使用自身的数据线为手机充电。
四、多功能全新设计的X8，体积小巧，功能领先完美融合移动电源和上网功能，关机它是移动电源，开机它是路由器，它是出差、旅游、移动办公必备的工具。
1、智能3G上网在开机状态下，将3G上网卡插在路由器的USB接口，路由器会自动3G拨号上网，无需安装3G网卡驱动。
手机，IPAD，笔记本通过WIF工连接到路由器，就可以随时随地共享3G上网，有效解决您出差、旅游、野外无法上网的问题。
2、自动AP模式将X8用网线连接到宾馆酒店、公司局域网络，手机、电脑只需用WiFi连接到X8，就可以自动从前端局域网络中获取IP地址上网，有线转WIFI，即插即用，无需设置参数，无需切换模式！3、有线宽带上网X8支持ADSL宽带网络和动态IP连接，通过ADSL上网，先将ADSL网线连接到X8的网线口，然后进入X8设置界面，输入宽带上网帐号和密码，就可以实现宽带共享上网。
4、无线中继通过无线中继功能，可以增强无线信号，实现更远距离无线传输，x8可以用WiFi中继其它WIFI信号上网，设置简单，连接稳定。
5、U盘硬盘无线共享你想过在手机、平板电脑上用WIFI播放U盘(硬盘)的电影吗？有了X8，这一切变为现实。
CS7005D用户手册V1.0深圳市芯海科技有限公司2004年08月26日目录图形 (3)表格 (3)1主要特点 (4)2功能概述 (4)3原理框图 (5)4管脚定义及功能描述 (5)4.1 管脚排列 (5)4.2 管脚定义及功能描述 (6)5性能指标与实测结果 (6)5.1 CS7005D性能指标 (6)5.2 CS7005D实际测试结果 (8)5.2.1 测量准确度 (8)5.2.2 参考电压温度特性 (11)6芯片工作原理 (11)6.1 信号流 (11)6.2 功率因子影响 (12)6.3 非正弦电压电流输入 (12)7模拟输入 (13)7.1 电流通道 (13)7.1.1 电压输入范围 (13)7.1.2 电流传感信号接入方法 (14)7.2 电压通道 (15)7.2.1 信号输入范围 (15)7.2.2 信号接入方法 (15)8电源电压的检测 (16)9高通滤波与失调电压影响 (16)10功率到频率转换 (17)11输出频率与输入信号的关系 (18)11.1 FO1、FO2输出频率与输入信号的关系 (18)11.2 CFO输出频率与FO1、FO2输出频率的关系 (19)12电表应用时的参数设置 (19)12.1 锰铜采样电阻的选择 (19)12.2 输出频率与量程的关系 (20)12.3 SF0，SF1，SCF的设置 (20)12.3.1 SF0，SF1的设置 (20)12.3.2 SCF的设置 (21)13FO1，FO2，CFO输出时序 (21)14启动阈值电流 (23)15极限工作条件 (23)16CS7005D封装 (23)17附录1：电表设计时的参数设置 (24)17.1 第1步：首先计算电流通道最大输入电压VP1p (24)17.2 第2步：计算最大输出频率 (25)17.3 第3步：计算电压通道的输入电压 (25)图形图1.C S7005D功能框图 (5)图2.C S7005D管脚图 (5)图3.C S7005D精度测试电路 (8)图4.C S7005D在增益为1时测量精度 (9)图5.C S7005D测量精度（PGA＝16） (9)图6.C S7005D变频测试结果1（G＝16，PF＝1） (10)图7.C S7005D变频测试结果2（G＝16，PF＝0.8C） (10)图8.C S7005D变频测试结果3（G＝16，PF＝0.5L） (10)图9.C S7005D基准电压随温度变化图 (11)图10.CS7005D信号流图 (12)图11.电流通道接入方法一(电阻采样) (14)图12.电流通道接入方法二（电流互感CT） (15)图13.电压通道接入方法一（电阻分压） (15)图14.电压通道接入方法二 (16)图15.电源电压检测信号波形 (16)图16.通道失调对有功功率计算的影响图 (17)图17.CS7005D数字－频率转换框图 (18)图18.CS7005D封装轮廓图 (24)表格表1：CS7005D管脚描述 (6)表2：CS7005D性能指标（环境温度25o C，DVDD/A VDD＝5.0V） (6)表3：电流通道的最大输入范围与PGA增益的关系 (14)表4：F b与SF0、SF1管脚电平的关系 (18)表5：CFO输出频率与FO1、FO2输出频率的关系 (19)表6：锰铜电阻（Rs）的参考取值（PGA增益设为16倍） (19)表7：FO1，FO2输出频率与输入电流关系表 (20)表8：FO1/FO2最大频率表 (20)表9：CS7005D时序参数表 (22)表10：CS7005D极限工作条件 (23)CS7005D用户手册1主要特点¾精度高，满足50 / 60Hz IEC687 / 1036标准的准确度要求，在1000：1的动态范围内，误差小于0.1%；¾数字脉冲输出，平均有功功率直接以数字脉冲输出，能直接驱动步进电机，实时有功功率以数字脉冲形式输出，方便仪表校验；¾多增益选择，电流通道具有1/2/8/16四种增益选择，以便灵活选用不同大小的采样电阻；¾低阈值启动，启动电流小于0.２% Ib；¾片内集成防潜动功能；¾负功率或错线指示；¾宽模拟信号输入范围，可以输入峰峰值±1V模拟信号；¾片内集成电源电压检测功能，当电源电压降低到4V时，芯片复位，停止工作；¾片内集成高精度、高稳定2.5V基准电压源，绝对偏差小于±5%，温度系数小于±25ppm/¾低功耗，5V单电源工作，工作时功耗小于30mW；¾宽工作温度范围，满足工业标准－40～85¾ － 封装2功能概述CS7005D是用于电能计量的高精度、高性能集成电路，它将平均有功功率以频率的形式直接输出，并且可以直接驱动步进电机。
_______________________________________________________XySemi Inc - 1 - S5802-SIP of Power Bank Total Solution GENERAL DESCRIPTIONS5802 is one SIP that it integrates Li-Battery Charge management 、Li-BatteryProtection and Boost converter in only TSSOP16-PP package.This SIP can charge with 1A current and also can output 5V 1A to load such as smart phone or MID.It only need few components and can reduce the BOM area and BOM cost.FEATURESz Charger input voltage-4.5V to 6V z Charger current-MAX 1Az Boost converter-MAX 20V output z Boost converter-MAX 5V 1Az Boost converter Frequency-1.2MHz z Li Protection OCU-4.25V ODU-2.9V z Li Protection OCP-3A z Have UVLO 、OTP 、Short protection z TSSOP16-PP PackageAPPLICATIONS• Power bank for MID 、PAD •Power bank for Smart PhoneFigure 1. Typical Application Circuit1____________________________________________________________________________________________________ORDERING INFORMATIONPART NUMBER TEMP RANGE VIN OUTPUT VOLTAGE (V)CHARGE CURRENTPACKAGE PINS S5802-40°C to 85°C4.5~6VADJ1ATSSOP-PP 16PIN CONFIGURATIONFigure 2. PIN ConfigurationPIN DESCRIPTIONPIN NUMBER PIN NAME PIN DESCRIPTION1,2SWBoost Converter’s Switching pin3,12 B+Li-Battery’s Positive Pole ，pin 3 should be bypassed with a 1uF capacitor as close aspossible, Pin12 should be bypassed with a 10uF capacitor as close as possible 4 BSOCBoost Converter’s current limit setting pin ，For 5Vout 1A application ，you can select250K~300Kohm resistor to GND 5 BSEN Boost Converter’s Enable pin 6FBBoost Converter’s Feedback pin. it can set 5Vout with two resistors.7 CHRG Open-Drain Charge Status Output ， When the battery is charging, the CHRG pin ispulled low by an internal N-channel MOSFET. When the charge cycle is completed,CHRG pin will be in a high-impedance state. 8 CHEN Charge Enable Pin9PROG Charge Current Program, Charge Current Monitor and Shutdown Pin.10 CHSTD The completion of battery charging instructions side. When the battery charge iscomplete, CHSTD pulled low by internal switches, indicating the completion ofcharging. In addition, CHSTD pin will be in a high-impedance state. 11CHINPositive Input Supply Voltage, should be bypassed with at least a 10uF capacitor.S5802____________________________________________________________________________________________________13 VPBThe Power Supply of Li-Protection section ，Should connect 0.1uF capacitor betweenVpb and B- as close as possible and 100ohm resistor to B+ 14,15 B- Li-Battery’s Negative Pole 16,17GNDGround and EPADABSOLUTE MAXIMUM RATINGS(Note: Do not exceed these limits to prevent damage to the device. Exposure to absolute maximum rating conditions for long periods may affect device reliability.)PARAMETER VALUE UNITSupply Voltage VIN ；CHRG\CHEN\CHSTD Voltage -0.3 to 7 V FB Voltage ；Vpb Voltage ；B+\B-; BSEN pin; BSOC voltage -0.3 to 5 V SW Voltage Vin+0.3 to 15 V PROG Voltage-0.3~CHIN+0.3V Icharge 1.2 APROG Pin current1.2 mA Operating Ambient Temperature -40 to 85 °C Maximum Junction Temperature 150 °C Storage Temperature-55 to 150 °C Lead Temperature (Soldering, 10 sec)260°CELECTRICAL CHARACTERISTICS(V IN = 3.6V, T A = 25°C unless otherwise specified)PARAMETER SYMBOL TEST CONDITIONSMIN TYP MAX UNITInput Voltage Range CHIN 4.5 6.0V Regulated Charge Voltage Vfloat0°C ≤T A ≤85°C, Icharge = 40mA4.158 4.2 4.242V PROG pin Voltage Vprog R PROG =1k, Current mode0.93 1.0 1.07V R PROG =2k,Current mode450 500 550mA R PROG =1k,Current mode900 1000 1100mA Charge current Icharge Standby mode,Vbat=4.2V0 -2.5 -6 uA Trickle charge current Itrikl Vbat<Vtrikl,Rprog=1k 90100110mA Trickle charge Threshold VoltageVtriklR PROG =10K ，Vbat Rising2.8 2.93.0V Trickle voltage hysteresis voltageVtrhys R PROG =10K 6080110mV CHRG pin Output low voltageVchrg Ichrg =5mA 0.35 0.6V CHSTD pin Output low voltageVchstd Ichstd =5mA0.35 0.6VFUNCTIONAL DESCRIPTIONNORMAL OPERATIONS5802 integrates Li-Battery Charger 、Li-Battery Protection and Boost converter in only TSSOP16-PP packageAdapter inputs 5V voltage and charges the battery. After the battery is full, get off the adapter . And then we can boost up to 5V to charge the mobile advices when they is empty.Li-Battery Charger can set charge current by PROG resistor. Normal charging current is set from 0.5A to 1A. It will go into trickle charge mode to protect Li-Battery when BAT voltage is below 2.9V. Li-Battery Protection can detect the battery cell’s status such as Vcu 、Vcl ，Temp 、short-cut 、Over-current and take action to protect battery cell.Boost section can give us 5V 1A capacity to mobile devices.THERMAL OR SHORT-CUT PROTECTIONA thermal shutdown is implemented to prevent damages due to excessive heat and power dissipation. Typically the thermal shutdown threshold is 150℃ .When the thermal shutdown is triggered the device stops switching until the temperature falls below typically 136℃.Then the device starts switching again.If the Boost converter’s Vout is short to GND ，the IC will shut down and you should recharge the battery to get rid of this status.CHEN 、BSEN voltage Ven0.3 1 1.5VRecharge Battery threshold VoltageΔVrecg V FLOAT - V RECHRG 100 200mV Overcharge DetectionVoltage of Li BAT-Protection V CU 4.225 4.25 4.275V Overcharge Release Voltage of Li BAT-Protection V CL 4.075 4.10 4.125V Overdischarge DetectionVoltage of Li BAT-Protection V DL 2.85 2.9 2.95VOverdischarge ReleaseVoltage of Li BAT-Protection V DR2.953.0 3.05VOverdischarge Current1 Detection of Li BAT-ProtectionI IOV1 (V B+)-(V B -)=3.5V 2.1 3 3.9 ALoad Short-Circuiting Detection of Li BAT-ProtectionI SHORT (V B+)-(V B -)=3.5V 10 20 30 ABoost output voltage range Vout 20 VRegulated Feedback Voltage V FB1.118 1.2 1.212VPeak Inductor Current I PEAK Rset=150K Vin=3.3V Vout=5V 0.8 1 1.2 A Peak Inductor Current I PEAK Rset=500K Vin=3.3V Vout=5V2.2 2.55 2.9ABoost ConvertOscillator FrequencyF OSC0.9 1.2 1.5MHzAPPLICATION INFORMATIONINDUCTOR SELECTIONIn normal operation, the inductor maintains continuous current to the output. The inductor current has a ripple that is dependent on the inductance value. The high inductance reduces the ripple current.Selected inductor by actual application:Manufa cturer Part Number Inductance (uH) DRC max(Ohms)Dimensions L*W*H(mm3)2.2 0.0493.3 0.0654.7 0.08 LQH44PN10 0.164*4*1.7 2.2 0.0303.3 0.0444.7 0.058 MurataLQH5BP10 0.1065*5*2 2.2 0017 3.3 0.027 TDK SPM6530T4.7 0.0367.1*6.5*3 744373 240222.2 0.0614.4*4.05WURTH 744777004 4.70.0257.3*7.3*4.5Table 1. Recommend Surface Mount InductorsIf output voltage is 5V ，you can use 2.2uH~ 4.7uH, If output voltage is 12V, 4.7uH~ 10uH is OK ， Normal application: Input 3.3V (3.6V or 4.2V) to Output 5V 9V 12V ；Input 5V to Output 9V 12VCAPACITOR SELECTIONThe input capacitor reduces input voltage ripple to the converter, low ESR ceramic capacitor is highly recommended. For power bank application, A 10uF ceramic capacitor is used. The input capacitor should be placed as close as possible to CHIN and GND. Such as Murata GRM21BR60J106 or TDK C3216X5R1A106M A low ESR output capacitor is required in order to maintain low output voltage ripple. one 10~22uF ceramic output capacitor is suitable for most applications. Such as GRM21BR60J226 or TDK C3216X5R1A226M B+-Pin 3 should be bypassed with a 1uF capacitor as close as possible , B+-Pin12 should be bypassed with a 10uF capacitor as close as possible.SET CHARGE CURRENTThe charge current is programmed by connecting a 1% resistor, R PROG , PROG pin to ground. When charging in constant-current mode, this pin servos to 1V. In all modes, the voltage on this pin can be used to measure the charge current using the following formula: I charge = (V PROG /R PROG ) •1000.OUTPUT VOLTAGE PROGRAMMINGThe output voltage is set by a resistive divider according to the following equation:Typically choose R2=30K and determine R1 from the following equation:For example, you can select R2=31.5K R1=100K to set 5VoutDIODE SELECTIONAccording to max Iout and max Vout, you can select suitable diode. Normally we select diode If=(1.5~2)*Ioutmax and VR=(1.5~2)*Voutmax. For high efficiency，suggest that you select low Vf Schottky diode.For example, 5V 1Aout power bank application, you can select MBRA210LT3 or SS24. Using MBRA210LT3, you can get higher efficiency.OC SETTING( SETTING CURRENT LIMIT)S5802 can be adjusted SW current limit by one resistor connected with BSOC pin。
NE6032移动电源单芯片解决方案介绍关键词:NE6032,IC,移动电源,单芯片,三合一,四合一,五合一,3合1,4合1,方案概述:NE6032是一款集成了充电管理、升压DCDC管理、MCU(包括电量检测及LED指示、保护模块的IC,完全取代市面上的充电管理芯片+升压DCDC芯片+MCU管理+保护芯片方案,为移动电源行业提供优秀的单芯片(三合一、四合一高性价比解决方案系统特色:u内置电量检测u4或3个LED指示灯u LED多种状态模式:充电-类跑马、放电-慢闪、异常/保护-快闪u集成充电管理,四阶段充电u PWM充电方式,充电效率高,大电流不发热u支持宽电压充电器u集成升压DCDC模块,使用外部MOSFETu板级升压放电效率平均90%u固定开关频率500KHZu集成短路保护等10重保护功能u保护动作软启动—异常排错功能u手机插入自动识别升压u手机充电完成后芯片自动识别关机功能u板级待机功耗小于100uAu输出可控开关u电量显示稳定技术NE6032双口应用原理图:NE6032功能表:移动电源单芯片NE6032功能表3合1、4合1: 集成充电管理+升压DCDC+MCU+全保护功能/参数项: 标称值基本参数:输入电压: 5V (4.3-6.0V 可支持更高电压的充电器输入充电电流: 1A (充电电流可调 PWM充电方式充电电压: 2.5~4.2v过充电压: 4.35V过放电压: <=3.0V开机电压: >2.5V输出电压: 5.1V +/-0.2V输出电流: 1.0A+2.1A空载检测电流: <20mA休眠电流: <100uA输出效率 89%/3.3V 92%/4.0V 平均>90%集成充电管理: 四段式充电方案:预充: 30mA~150mA (<3V恒流: 1000mA(根据需求配置 (+/-100mA恒压:业界电池18650标准的电压 4.2V (4.15~4.25涓流: 30mA~150mA结束:自动结束充电并休眠完善的充电管理,确保电池健康充电,确保电池充满集成升压DCDC:输出电压:5.0V +/-0.15V输出电流:1.0A+2.1A4个LED指示灯(指示方式丰富: LED显示方式丰富,系统各个工作状态都带有特色的显示方式对应,区分明显:充电状态: 充电状态:当前电量,最高格闪烁(1HZ,前面格常亮。
基于芯海CSU8RP3125的电子烟应用设计方案随着国内公共场所禁烟力度的加大，以及对健康生活方式的期待，越来越多的老烟枪们选择戒烟，电子烟的出现给老烟民带来戒烟希望。
本文介绍芯海科技OTP芯片CSU8RP3125应用于电子烟上的解决方案，可精确监测电池电压、防止电池过充或欠压，测量雾化电流和防止雾化过流。
烟遇上火柴，注定要受伤害！我们都知道吸烟有害健康，但我们都是一只脚踩在泥潭，无法自拔依旧渴望健康。
在戒烟意识逐渐加强的年代，电子烟凭借高性能、高品质和高市场竞争力在各种香烟替代品中脱颖而出，带来巨大的经济效益，减少了二手烟给身边的人所带来的危害。
电子烟又名虚拟香烟、电子雾化器，主要用于戒烟和替代香烟。
它有着与香烟一样的外观、与香烟近似的味道，甚至比一般香烟的口味要多出很多，也像香烟一样能吸出烟、吸出味道跟感觉来。
电子烟由锂电池、雾化器与烟弹所组成的仿香烟装置，透过雾化器将含有尼古丁成分的液体打成雾气，直接吸入但是过程中不产生烟雾。
基于芯海CSU8RP3125的电子烟解决方案本文介绍了芯海科技有限公司OTP芯片CSU8RP3125应用于电子烟上的解决方案，该方案采用芯片内置的±1%精度的16MHZ的高速PWM时钟源，可在宽频率范围内灵活控制LED呼吸灯的变化，同时内置的12 Bit 1%测量误差的高精度ADC搭配的内部参考源，为精确监测电池电压、防止电池过充或欠压、测量雾化电流、防止雾化过流提供强有力的保障。
系统设计电子烟由主控芯片CSU8RP3125、电池、按键、LED呼吸灯、雾化器组成（见下图）。
详细设计1 、短路保护采用芯片本身的低电压复位功能来实现电子烟的短路保护，把芯片的LVR设定在2.4V，当负载端短路时，芯片的VDD脚瞬间被拉低到2.4V以下，芯片复位，NMOS。
管的控制脚回到上电复位的状态，即为低电平切断NMOS来保护MOS管。
2 、过充保护由于电池直接连到芯片的VDD上，通过把芯片内部基准电压作为输入，用VDD来作参考，因为内部基准电压是固定的，所以只要VDD上的电压有变化时，采到的AD值也会有相应的变化，利用AD值来反算出电池端的电压，当芯片检测到电池电压高于4.2V时，让NMOS的控制脚输出低电平关断NMOS来切断充电端与电池之间的充电回路，防止电池过充。
