专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

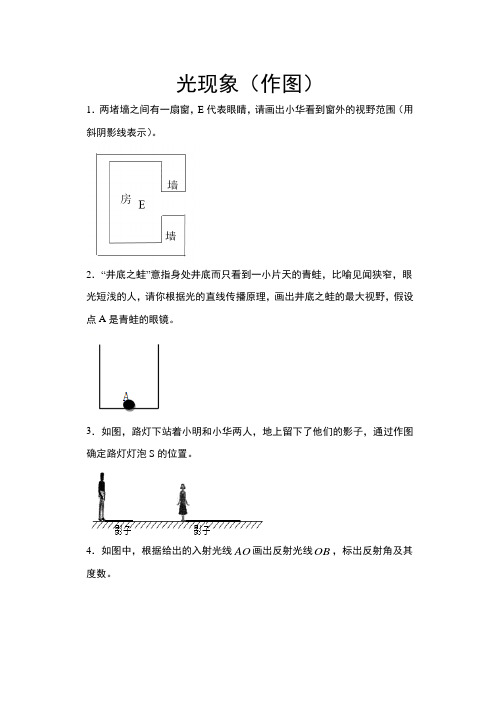

光现象（作图）1．两堵墙之间有一扇窗，E代表眼睛，请画出小华看到窗外的视野范围（用斜阴影线表示）。
2．“井底之蛙”意指身处井底而只看到一小片天的青蛙，比喻见闻狭窄，眼光短浅的人，请你根据光的直线传播原理，画出井底之蛙的最大视野，假设点A是青蛙的眼镜。
3．如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
4．如图中，根据给出的入射光线AO画出反射光线OB，标出反射角及其度数。
5．雨后明朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮是水。
请在图中作出光路进行解释（S为月亮，A点为眼睛）。
6．如图所示，小睿十一期间回老家探亲，正好赶上爷爷在自家院子里挖井以便浇灌小菜园，但是挖到一定深度后光线照不到井里，小明根据学过的物理知识要利用一块平面镜使此时的太阳光竖直射入井中，此时的太阳光与水平方向的夹角为30°，请你通过作图标出反射光线以及平面镜的位置，并标出反射角的度数。
7．如图所示，已知一个点光源S发出的两条入射光经平面镜反射后的反射光分别经过A、B两点，请根据平面镜成像的原理及其成像特点作出点光源的位置并用字母S表示。
8．根据平面镜成像的特点，在图甲的平面镜中画出AB的像。
9．如图所示，一束光射向玻璃并穿过玻璃砖，画出这束光进入玻璃砖和离开玻璃砖后的光线。
10．如图，一束光线从水中射向水面时，既发生反射又发生折射，请完成光路图。
11．平面镜MN前有一个点光源S，如图中已给出从光源S射向平面镜的两条光线SO和SO’，在图中画出它们的反射光线并根据反射光线确定点光源S在平面镜里的像S’。
12．自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜，如图所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.13．雨后晴朗的夜晚,为了不踩到地上的积水,人们根据生活经验判断:迎着月光走,地上发亮的是水．请在示意图中作图以证明此判断．14．如图乙所示，岸边有一物体B，潜水员从水中能看见B的像B1，请作出一条眼睛能看到B1的折射光路图．15．如图甲所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落到水面上再进行捕杀，假设喷射出的水在空中呈抛物线形状.关于这个情景，请你在图乙中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的.答案1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．。
2023年中考物理重难点复习：光现象作图（精练）1．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。
2．俗话说“坐井观天，所见甚小”。
如图所示，请通过光学作图画出青蛙在井底A点看到天空的范围（保留作图痕迹）。
3．完成下列光学作图题：在图甲中，画出入射光线AO的反射光线；4．完成下列光学作图。
（保留必要作图痕迹）根据平面镜成像特点，在图甲中画出物AB在平面镜中的像A'B'。
5．如图是“斯诺克”比赛中的情景，在②号球的上面和右边有3个障碍球，要求选手只能借助桌面边沿的反弹，用①号白球碰到②号花球。
用光学作图画出①号球的运动路径。
6．如图所示，一束光从空气斜射到水面上将会怎样传播呢，请你按照光学的作图量规完成实际情况下光继续传播的光路图。
7．某校新建成一个喷水池，在池底的中央安装一只射灯，池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图所示，现往池内注水，水面升至b位置时，站在池旁的人看到亮斑的位置在Q点，请你用光学作图找到Q点。
8．如图所示，暗室中A点放一支点燃的蜡烛，墙壁上有一平面镜MN。
暗室中甲、乙、丙、丁四名同学中能通过平面镜看到烛焰的是。
请通过光学作图判断，保留作图痕迹。
9．如图是小林同学在实验室做实验，工作台上光线太暗，小明想利用两块平面镜，利用光的反射将室外的太阳光反射到工作台上，请你通过光学作图帮助小明完成这一构想。
10．小雨暑假在体育馆参加跳水活动，她站在水池上方的跳板上向清澈的池水中观察时发现，原本水平的池底看起来却呈“锅”形，正下方的水最深，四周的水逐渐变浅。
这是什么原因呢？小雨通过光学作图分析，明白了其中的道理。
如图，A为小雨眼睛的位置，B为小雨正下方池底上的某一点，C、D是池底上B点周围的某两点，请用光学作图画出小雨看到池底B、C、D点的光路图，并画出她看到池底的大致形状。
11．如图所示，在一个水塘的表面均匀漂浮些鱼食，一只小鱼正在A处。
中考物理培优训练及答案--光现象作图1．根据图中的两条光线找到光源的位置，并标出人的影子的长度。
2．如图所示，室内有一个点光源，通过墙上的两个孔洞，透出两条小光束。
请根据这两条光束的方向，找到点光源S的位置并画出光路图。
3．如图，请作出物体AB经小孔在光屏MN上所成的像。
4．如图所示是一条光线经过平面镜反射后的反射光线，请作出入射光线，并标出入射角的大小。
5．如图所示是一种液面升降监测装置原理图．点光源S发出的一束激光经过液面反射到液面上方水平标尺上的S′点，当液面下降到直线MN所示的位置时，光源位置不变，请画出反射光线以及反射到标尺上的点P .6．自行车尾灯的结构如图所示，夜晚，当有光照射到尾灯时可起到明显警示作用。
试画出图中一条光线的反射光线（要求保留必要的辅助线）。
7．如图所示，在O点放置一平面镜，使与水平方向成60°角的太阳光经O点反射后，水平射入窗口P，请你在图中画出平面镜的位置。
8．如图甲所示是显微镜的成像光路图，在今年的实验操作考试中，小明将一束入射光线竖直反射入镜筒中，可简化为图乙．用平面镜替代反光镜，请在图乙中作图画出反光镜的位置，并标出入射角及其大小．9．水池中发光点S射出的光线，在池中没有水时射到A处，当池中注入一定深度的水后，光线在水面发生反射，反射光射到池底B处。
请你画出光线在水面发生反射时的入射光、反射光及水面的位置。
10．为了避免驾驶员低头观看仪表信息而造成交通事故，车内安装了如图甲所示的抬头显示器（简称HUD）。
通过前挡风玻璃可呈现水平显示器上的重要行车数据，方便司机查看。
请在图乙中画出显示器AB在挡风玻璃中所成的像。
11．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′．12．如图甲所示是小丑玩偶和它在平面镜中的像，请画出平面镜的位置。
13．请根据平面镜成像特点，画出图中光源发出的光通过平面镜的反射能够照亮光屏的范围。
2020年中考物理试题专题训练——光现象作图1.（2020南宁，23）请在图中作出入射光线AO并标出入射角2.（2020贵港，21）请利用平面镜成像的特点在图中画出物体AB在平面镜中的像A B''，保留作图痕迹。
3.(2020鸡西，24)图1中，入射光线AO与镜面的夹角为60°，请在图中画出的反射光线，并标明反射角的大小。
4.（2020鞍山，24）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。
5.（2020黔西南，15）如图，装有水的烧杯底部有一枚硬币A，眼睛在B处看到硬币在C处。
画出人眼看到硬币的光路图。
6.（2020南充，25）一束光从空气射向玻璃砖，并穿过玻璃砖;画出这束光进入和离开玻璃砖的折射光线。
7.（2020黔南州，15）如图所示，一束光射向玻璃砖并穿过玻璃砖，画出这束光进入玻璃和离开玻璃后的光线。
8.(2020安徽，3)图中MN为平面镜，0B为入射光线AO的反射光线。
请在图中画出光线AO 并标出入射角的度数。
9.（2020遂宁，16）图中A'B'是物体AB在平面镜中所成的像，请根据平面镜成像特点作出物体AB.10.（2020泰安，19）利用一块平面镜使图中的一束光竖直射入井中，则反射角的大小是。
11.（2020内江，20）一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
12.（2020潍坊，17）如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
13.（2020 阜新，20）小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）14.（2020宿迁，17）作出图中物体AB在平面镜中的像A′B′。
2023年中考物理专题训练——光学的作图1．如图是一束光线从空气中斜射到水面，试作出反射光线和折射光线。
2．如图所示，潜水员的眼睛在水面以下A处，观察岸上的物体。
图中的两个B1和B2分别是物、像的位置，请在图中作出潜水员观察物体的光路图。
3．画出图中，平行主光轴的入射光线经凸透镜的折射光路。
4．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像A′B′，保留作图痕迹。
5．某同学用激光笔照射玻璃砖探究光学规律时，观察到光在玻璃砖中的传播路径，如图所示。
请画出入射光线AO的反射光线和折射光线的大致位置。
6．如图所示，S是发光点，请画出S在平面镜中的像S 的位置，并画出由S点发出经平面镜反射后通过A点的光路图。
7．下图中已标出了反射光线OB，请画出对应的入射光线AO和折射光线的大致方向OC。
8．请你完成入射光线经过凸透镜后的光路图。
9．作出图中物体AB在平面镜中的像。
10．一束平行于主光轴的光线，射向凸透镜后再经平面镜反射，请完成光路图。
11．一条光线从水中斜射入空气中时，其反射光线如图所示。
请在图中画出入射光线、折射光线的大致位置并标出入射角的度数。
12．如图所示，激光笔从A点发出激光，在平面镜上留下一个红色亮点O，请画出激光入射到镜面和离开镜面后的径迹。
13．如图，物体AB正立在平面镜前，请作出物体AB在平面镜中所成的像。
14．如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：（1）S在平面镜中所成的像S ；（2）经MN反射后过A点的反射光线OA；（3）OA照射到水池底的光路图。
15．在防溺水教育活动中，老师告诉学生，池塘里水的实际深度比看起来的深度要大不能贸然下水游泳。
下图为解释这一现象的情景，其中A为水底的物体，A′是岸边儿童看到的A的像。
请你在图中作出过O点的入射光线和折射光线。
16．如图甲所示，用跳棋子完成“探究平面镜成像的特点”的实验后，小辉偶然发现在镜前某一角度，棋子A的像恰好被棋子B“挡住”了；图乙为该场景的简图，图中C为小辉眼睛的位置，请根据平面镜成像的特点完成符合题意的光路图。
中考物理：光现象作图题
1.如图甲所示，一束光斜射向水面，请画出它的反射光线及折射光线的大致位置。
2.按要求作图。
如图所示，请作出反射光线对应入射光线。
3.如图，一条光线垂直界面AC进入玻璃砖后，在界面AB上只发生反射，在图中画出该光线经界面AB反射和从界面BC离开玻璃砖后的光线。
4.如图所示，一束光从水中射向水面0点，画出法线、反射光线和大致的折射光线。
5.请在图中画出入射光线相应的反射光线。
6.有时，黑板反射的光会“晃”着一些同学的眼睛。
如图所示，A点表示被“晃”人的眼睛，0A是发生这种现象时的一条反射光线。
请在图中作出OA的入射光线。
中考物理《光学作图》专项练习题(附答案)1．图中OA′是入射光线AO的折射光线，请在图中大致画出折射光线OB′的入射光线BO．2．如图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．3．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图乙所示，请画出这束光线在水中行进最后射出水面的光路图．4．画出图中的BC的入射光线和AO的折射光线____．5．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′．请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A．（）6．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．7．如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8．如图所示，请将下列光路图补充完整．( )9．如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．10．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置．11．小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．12．一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图所示．请在图中画出它的入射光线和反射光线的大致方向．( )13．如图所示，暗室内有一盛水的水槽，水槽上方一激光束入射到平面镜（图中未画出）上的O点，光束经平面镜反射后照射到水槽中的B点。
中考物理《光学作图》专项练习题(附答案)1．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你画出平面镜的位置．2．作出蜡烛发出的光通过透镜之后的光线．3．画出图中S点发出的一条入射光线经平面镜反射后过P点的光路。
4．如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．（保留作图痕迹）( )5．如图所示，光源Q发出一束光经平面镜反射在墙上显示出一个光点．①画出光源Q在平面镜中的像①画出平面镜发射的光线并标出墙上光点的位置6．在图中画出平面镜的位置，要求保存作图痕迹_______。
7．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后的光线．( )8．如图所示，（两透镜焦距相同）根据已知光线画出原先的入射光线和后来的折射光线。
