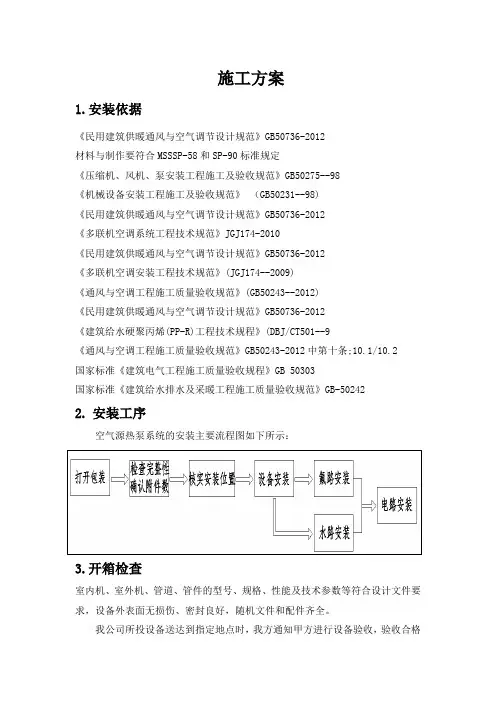

空气能热泵安装示意图 This model paper was revised by the Standardization Office on December 10, 2020空气能热泵安装示意图及安装的注意事项总结首先讨论工程机的安装安装步骤:1、机组的定位，确定机组摆放位置，主要考虑楼面的承重，机组的进出风的影响。
2、基础制作，可以采用水泥或槽钢，基础必须在楼面的承重梁上。
3、摆放调整，确保机组摆放平稳，机组与基础之间采用减震橡胶垫。
4、水路系统的连接，主要是主机与水箱之间的水泵、阀类、过滤器等连接。
5、电气连接，主机电源线、水泵、电磁阀、水温传感器、压力开关、靶流开关等按接线图要求进行电气连接。
6、水路试压，检测管路连接有无漏水现象7、机器试运行，开机前，机组必须接地，采用兆欧表对机器机型绝缘性能检查。
检查无问题，开机运行。
采用万用表钳流表对机器的运行电流电压等参数进行检查。
8、管道保温，采用橡塑保温材料进行保温，外表面采用铝皮或薄镀锌钢板进行固定。
工程用机整体连接图家用机安装示意：家用机目前分为整体机和分体机两种形式整体机即冷凝器和水泵等全部集成在主机内，用户安装时只要将主机进出水管和水箱进行连接即可分体机即冷凝器铜管在水箱内部，用户安装时不仅要将进出水管和水箱进行连接还需要将冷媒进出管道与水箱进行连接。
安装注意事项：主机的安装1、热泵主机的安装与空调器室外机安装要求相同。
可安装在外墙、屋顶、阳台、地面上。
出风口应避开迎风方向。
2、主机与储水箱之间距离不得大于5米，标准配置为3米。
3、主机与四周墙壁或其它遮挡物之间距离不能太小。
4、如果装防雨棚保护主机以防止风吹日晒，则应注意保证主机换热器的吸热散热不受阻碍。
5、主机应安装在基础坚实的地方，并确保直立安装，并用地脚螺栓固定。
6、显示面板不要安装在浴室，以免因潮湿影响正常工作。
（二）贮水箱的安装1、贮水箱可随热泵室外机安装在室外，如阳台、屋顶、地面，亦可安装在室内。
贮水箱必须坐地式安装，安装场合基础坚实，必须承受到500kg的重量，不可挂在墙壁上。
2、贮水箱附近，以及自来水管和热水管的接口上装有阀门。
3、水箱热水出口的安全阀卸压口有滴水是卸压现象，起保护作用，接一根排水软管就行。
（三）水路连接 1、将出水接口用PP-R管按图与贮水箱相接，并用生料带密封。
2、将止回阀的一端与自来水管相连，另一端与贮水箱进水口接管相连。
3、注满水：打开自来水进水阀，打开热水管中出水龙头。
开始注水，直至出水龙头有水溢出时方为注满，关闭出水龙头。
贮水检漏，确保不漏水即可。
注意：第一次使用，插电源前必须确保贮水箱中水已注满。
（四）制热管连接 1、在贮水箱与热泵主机之间的墙上钻一个Ф70的管道孔，孔应稍微向外侧倾斜。
将连接管及一定长度的电缆用塑料扎带包扎好，穿过打好的管道孔，两边套上穿墙管护套。
2、取掉水箱粗细连接管上的封头盖帽，分别将粗细连接管拧到贮水箱粗细连接管上的接头上，用扳手用力拧紧。
3、拧下主机高压阀和低压阀的粗细连接管口的封头盖帽，将粗细连接管的另一端拧到水箱的工质进口，工质出口的粗细连接管的管口上，用扳手用力拧紧（注：粗管连接三通阀与水箱的上接头）。
注意：尽量不要弯曲铜管，即使扭曲也不要使铜管折瘪或折裂（五）管路排气 1、从低压阀和高压阀的调节口上拆下盖帽。
2、将真空泵接口接到注氟口。
3、确保真空度合格，抽空时间不少于20分钟。
如果不便抽空，可以使用R22制冷剂外排空，并检漏。
4、用内六扳手沿逆时针方向转动低压阀和高压阀的阀芯至完全打开！！！重新盖好所有盖帽，并拧紧。
5、检漏：用肥皂水检查各管子连接处及各盖帽口，是否有泄漏，若有，须用扳手拧紧至不漏，绝对不允许有泄漏现象。
注意：空气进入系统会引起压缩机工作不正常。
（六）电器的连接 1、所配插座必须可靠接地。
2、所配电源插座容量应符合主机的电流功率要求。
3、机组电源插座周边不要安放其他用电设备，以免影起漏电保护插头跳闸。
注意：电源插座必须可靠接地！！4、将水温传感器探头装进水箱中部的探头管内，并加以固定。
总之分体机的安装是比较复杂的，一般的安装人员是不能胜任的，推荐安装人员需有相当的空调安装经验。
下面是整体机的安装：三分产品，七分安装。
”尤其对于含水系统的空气源热泵热水器来说表现的更加尤为突出。
从安装一开始的地形分析，到当地气候，再到水埋管等都得充分考虑进去。
任何一环节的松懈都有可能导致整个系统的安全运行。
笔者根据业内资深人士的总结，在热泵安装过程中，归纳为以下几个点：一、安全意识放在首位1、确认用电设备使用功率主电源要符合设备功率的要求，用电必须符合国家民用/商用使用要求。
否则会使机组过压、欠压运行而损坏，甚至发生火灾。
2、确认地线确认是否正确接地。
若接地不完善，可能引起人员的触电事故。
3、确认漏电保护开关确认机组和用户电源之间是否安装了功率相等的漏电保护开关，接地性能良好。
若不安装漏电保护开关，则可能造成人员触电或发生火灾。
4、委托专业人员安装请委托专业人员进行安装。
其他人员安装可能造成安装不完善，从而引起漏水、人员触电事故或引发火灾。
5、确认主控制器安装位置安装主控制器时请务必安装在防水的地方，安装一定要牢靠。
6、确认水管及接线的正确性完成机组水管及接线时，须检查无误后再将机组接通电源运行。
7、断水断电后的应急措施在寒冷地区不使用时，请不要断水断电以免冻坏套管换热器。
如遇到较长时间停电时，请及时将套管换热器内的水排完，否则会造成冻坏套管换热器，从而使机组不能正常使用。
安装时务必装有冷凝水的排水管，防止在排水时有大量的冷凝水流到地面造成大面积积水现象。
8、检查设备循环水的流量和压力设备在正常使用时，必须保证设备循环水的流量和压力，以免造成缺水运行，机组保护。
9、不能随意移动水温探测器温度探测器不可脱离水箱温度探测盲管，以免造成机组加热器过热，损坏机组。
10、热水温度要适宜当水温在50℃以上的热水时，必须冷热水混合使用，以免烫伤(尤其是老人和儿童)。
11、保险丝的选用要相匹配禁止没有使用相应的保险丝。
若用铜或铁丝，则有可能造成故障或引发火灾。
12、切断手动电源开关发生异常时(焦臭味)，应立即切断手动电源开关，停止运行，并与经销商取得联系。
若继续异常运行，则可能造成人员触电及引发火灾。
13、防止机组发生火灾不可将可燃性喷雾剂直接喷向热水机组，否则易引发火灾事故。
二、使用与维护1、开机前检查：(1)检查电源是否连接牢固，接地电阻和绝缘电阻是否符合要求;(2)确认水箱中已满水;(3)检查管道内的空气是否排空;(4)检查风机内是否有碰撞或有异物掉入;(5)检查水温探测器的温度是否正确;(6)检查所有闸阀和开关是否已经打开。
2、确定安装位置与方式主机：主机可安装于地面、屋顶、阳台、专用平台或其它任何便于安装并可承受主机运行重量的地方。
也可用安装支架固定在坚实的外墙上(非空心砖墙，如做外墙保温需要增加膨胀螺栓长度)。
(1)选择通风良好、排气顺畅的安装场所，不应安装在50m 以下密闭的空间内，以免影响主机从空气中取热。
(2)勿将主机安装在有污染，灰尘大的地方。
(3)主机周围应无强热源及其它设备的排气口，无腐蚀性和可燃性气体。
(4)室外主机与四周墙壁或其它放置物体之间的距离不得小于下图标示的间距。
(5)主机置于屋顶时，应注意风向，避免主机排风方向直接顶风;并应有良好的防雷措施。
(6)主机如果落地安装，应尽量避开强风口，必须做150mm高度以上的安装地基，并确保水平安装。
主机与基础之间加10 mm～20 mm的橡胶减震垫。
(7)主机应安装于离电源、水源较近的地方，以便于配线和布管。
(8)主机箱与热水箱尽量靠近，距离不宜大于5 m，主机与加热水箱的高度差不得大于其机外扬程。
(9)主机附近应有落水管用于排放工作过程中产生的冷凝水。
(10)主机附近应预置有与主机功率相匹配的独立插座。
控制器：(1)操作面板应安装在易观察操作的地方，不宜安装在有水潮湿的地方。
(2)控制线路用穿线管预埋至主机边。
(3)控制器后可预埋86接线盒。
水箱：·水箱可随安装在室外的阳台、平屋顶、地面或室内的厨房、卫生间等位置，应尽可能安装在靠近用水点及热泵主机的位置，以减少管路热损失，同时要安装在可排水的地方。
·水箱采用的是先进的聚氨脂发泡保温技术，但考虑到热量微小散失，还是应尽可能放置在室内不通风的位置。
·水箱必须座地式直立安装，安装基础必须坚实牢固，承重能力应大于水箱运行重量的两倍。
严禁挂墙安装。
·因为主机配置的循环水泵不具备吸程，所以水箱的安装位置不要低于室外主机，考虑到扬程有限，也不要过高于室外主机。
·热水箱必须安装安全阀(已配，安装于水箱顶部)和单向止回阀(已配，装于冷水补水管上)。
安全阀保持与大气相通，不得有任何堵塞。
·水箱周围应留大于600 mm的安装维修空间。
·参照下图的安装尺寸，布置各种管路。
三、安装注意点(一)连接水路·安装进水管道将进水口与城市或家庭自来水管网相连接，必须安装单向阀并按照阀体上的箭头正确安装。
如水质不好或者水中杂质过多则必须安装Y型过滤器及其它过滤装置。
·安装循环加热管道将水箱的循环出水口与主机的循环进水口用PPR管或铝塑管相连接主机的循环出水口与水箱的循环进水口相连接，之间必须安装排气阀。
·管道布置应合理，尽量减少连接管道长度和不必要的弯曲，减少水系统的压力及热量损失，各水管及接头应做良好的保温处理，以免热量的损失，导致主机的功耗增加。
·如水箱与室外主机之间有墙，须在墙上开￠70的管道，孔应稍微向外侧倾斜并在两侧套上穿墙护套。
·测温盲管安装在水箱循环进水口安装一个三通，将水箱温度测温盲管按照连接示意图连接。
·安装供水管道将热水出水口与主供水管道连接。
·安装安全阀安全阀应按照安装示意图安装，严禁不装或者更换位置安装。
·安装排水/污阀为检修和排污方便，建议安装排水/污阀，也可用堵头堵住。
·将主机冷凝排水口的冷凝水管引入落水管内。
·注水及检漏水路连接完成后，打开自来水进水阀，打开水箱出水阀及热水管上任一水龙头开始加水，同时打开主机出水口排气阀，排出循环管道的空气，直至热水龙头有水溢出时再关闭水龙头，贮水检漏，确保各连接管路不漏水即可。
(二)电缆、控制器及信号线的连接·检查线路室外主机内的各连接线在出厂时已安装好，用户处无须再连接，只须检查各连接线是否连接正常，有无损坏或脱落，如电源线有松动，请根据下左图重新紧固。
·主机与水箱之间的三芯电源线连接：用3mm六角扳子将水箱电加热盖螺丝取下并打开盖板，取出保温岩棉，将连接电源线穿过固定在水箱上的塑料紧束接头，并留出200mm左右的长度，再旋紧紧束接头。
