行星减速器

一组行星齿轮减速器参数一、行星齿轮减速器参数的概述行星齿轮减速器是一种常用的机械传动装置，它由太阳轮、行星轮和内齿环组成。

行星齿轮减速器的参数决定了其传动效率、承载能力和使用寿命等重要性能指标。

本文将从以下几个方面介绍行星齿轮减速器的参数及其影响。

二、齿轮模数行星齿轮减速器的齿轮模数是指齿轮的模数大小，它与齿轮的齿数和齿轮的直径有关。

齿轮模数的选择需要综合考虑传动力矩、速度比和齿轮强度等因素。

较大的齿轮模数可以提高齿轮的强度和承载能力，但会增加减速器的体积和重量。

三、减速比减速比是指减速器的输入轴转速与输出轴转速之比。

减速比决定了输出轴的转矩和转速，常用的减速比有3:1、5:1、10:1等。

较大的减速比可以提高输出转矩，但会降低输出转速。

减速比的选择应根据具体应用需求来确定。

四、传动效率传动效率是指减速器在传递动力时的能量损失程度，它直接影响到减速器的工作效率和热量产生。

传动效率一般在90%以上，但随着负载的增加和使用时间的延长，传动效率可能会下降。

提高传动效率可以选择合适的材料和润滑方式，减少摩擦和能量损失。

五、齿轮材料行星齿轮减速器的齿轮材料对其使用寿命和承载能力有重要影响。

常用的齿轮材料有合金钢、硬质合金和抗疲劳铸铁等。

不同的材料具有不同的特性，如合金钢具有较高的强度和硬度，抗疲劳铸铁具有较好的减震性能。

选择合适的齿轮材料可以提高减速器的使用寿命和可靠性。

六、齿轮精度齿轮精度是指齿轮的加工精度和齿形误差，它直接影响到齿轮的传动精度和噪声水平。

高精度的齿轮可以提高减速器的传动效率和动力传递精度，减少噪声和振动。

常用的齿轮精度等级有6级、7级和8级等，选择合适的齿轮精度可以满足不同的应用需求。

七、润滑方式行星齿轮减速器的润滑方式对其摩擦和磨损有重要影响。

常用的润滑方式有油润滑和脂润滑两种。

油润滑可以提供良好的润滑效果和冷却效果，适用于高速和重载工况；脂润滑可以提供较好的密封效果和防腐蚀性能，适用于恶劣环境和长期不维护的情况。

行星减速器工作原理1.太阳齿轮：太阳齿轮是行星减速器的输入轴，通过外部动力驱动旋转。

太阳齿轮上有少数个外齿轮齿槽，这些齿槽与行星轮齿轮齿槽相连接。

2.行星轮：行星轮是行星减速器的输出轴，负责输出旋转力。

行星轮固定在行星架上，并通过行星架上的轴与内齿环相连。

3.内齿环：内齿环是行星减速器的外部固定构件，内齿环上有一定数量的内齿槽，这些齿槽与行星架上的行星轮齿槽相连接。

4.行星架：行星架是行星减速器的核心部件，通过一个轴与太阳齿轮相连，同时与行星轮和内齿环相连。

行星架上有多个行星轮齿槽，用来匹配太阳齿轮和内齿环上的齿槽。

1.输入轴带动太阳齿轮旋转：外部动力通过输入轴传给太阳齿轮，使其开始旋转。

2.行星轮和行星架开始旋转：太阳齿轮上的齿槽与行星轮齿槽相连，当太阳齿轮旋转时，行星轮和行星架也开始相应旋转。

3.行星轮与内齿环咬合：行星架上的行星轮齿槽与内齿环上的齿槽相连，当行星轮和行星架旋转时，它们同时与内齿环咬合。

由于内齿环固定不动，行星轮和行星架的相对运动会导致内齿环开始旋转。

4.输出轴输出旋转力：内齿环上的齿槽与行星轮齿槽的咬合会导致行星轮和行星架的旋转速度减少，从而使输出轴上的行星轮产生减速效果。

最终，输出轴上的行星轮将以减速的速度输出旋转力。

1.多级传动：行星减速器的行星架上可以安装多个行星轮，这意味着输入轴的旋转力可以经过多级传动进行累加，最终输出高扭矩的旋转力。

2.将转动力传递到输出轴：通过太阳齿轮、行星轮和内齿环的咬合作用，输入轴的旋转力可以转移到输出轴上。

内齿环的固定作用使得输出轴产生减速效果。

3.调整速比：行星减速器的行星架上的齿槽数量可以根据需要进行调整，这意味着可以通过改变齿槽的数目来改变减速比，从而实现不同的减速效果。

总结：通过太阳齿轮、行星轮、内齿环和行星架的相互作用，行星减速器能够将高速低扭矩的输入力转变为低速高扭矩的输出力。

它具有结构简单、可靠性高、扭矩输出平稳等优点，在机械传动系统中得到广泛应用。

行星齿轮减速的原理
行星齿轮减速器是一种常用的传动装置，它由太阳轮、行星轮、内齿轮和外齿轮组成。

其工作原理如下：
当动力由太阳轮输入时，太阳轮传递动力给行星轮。

行星轮与太阳轮的齿轮比决定了行星轮的转速，并将动力传递给内齿轮。

内齿轮与外齿轮啮合，因外齿轮固定而无法转动，从而使内齿轮转动。

由于行星轮围绕自身的轴线旋转，并且与太阳轮和内齿轮同时啮合，行星轮的运动轨迹为椭圆形。

这样，行星轮带动内齿轮转动的同时，太阳轮和内齿轮也进行相对运动。

由于行星轮的啮合轮齿数较少，所以行星轮的转速较太阳轮和内齿轮的转速高。

因此，通过行星轮和内齿轮的共同工作，太阳轮的高速转动能被减速到内齿轮的较低转速。

此外，传动比的选择也可以通过改变行星轮与太阳轮的齿轮比来实现进一步的减速效果。

总的来说，行星齿轮减速器利用行星轮和内齿轮的协同工作，通过不同的齿轮比实现动力的减速传递。

这种传动装置结构紧凑、传动效率高，广泛应用于各种机械设备中。

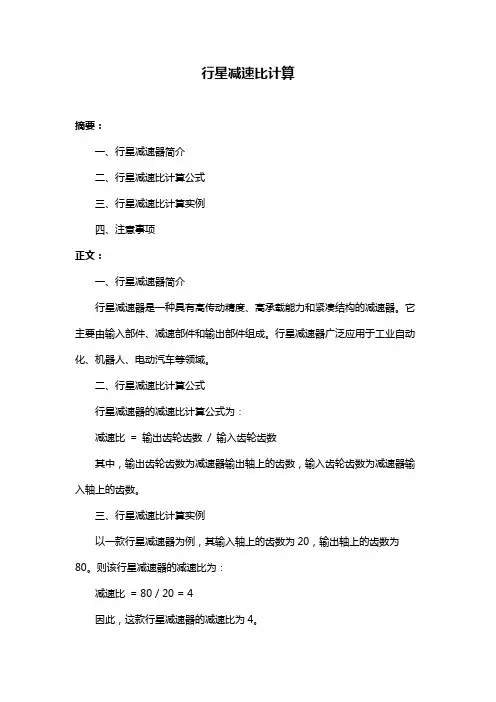

行星减速比计算
摘要：
一、行星减速器简介
二、行星减速比计算公式
三、行星减速比计算实例
四、注意事项
正文：
一、行星减速器简介
行星减速器是一种具有高传动精度、高承载能力和紧凑结构的减速器。

它主要由输入部件、减速部件和输出部件组成。

行星减速器广泛应用于工业自动化、机器人、电动汽车等领域。

二、行星减速比计算公式
行星减速器的减速比计算公式为：
减速比= 输出齿轮齿数/ 输入齿轮齿数
其中，输出齿轮齿数为减速器输出轴上的齿数，输入齿轮齿数为减速器输入轴上的齿数。

三、行星减速比计算实例
以一款行星减速器为例，其输入轴上的齿数为20，输出轴上的齿数为80。

则该行星减速器的减速比为：
减速比= 80 / 20 = 4
因此，这款行星减速器的减速比为4。

四、注意事项
1.在计算减速比时，应注意输入和输出轴的齿数，确保数据的准确性。

2.在选择行星减速器时，应根据实际应用场景选择合适的减速比，以满足设备性能需求。

3.在使用行星减速器时，要定期检查和维护，确保其正常工作。

4.注意行星减速器的选型，避免选用不合适的减速器导致性能不佳或故障。

通过以上内容，我们可以了解到行星减速比的计算方法以及注意事项。

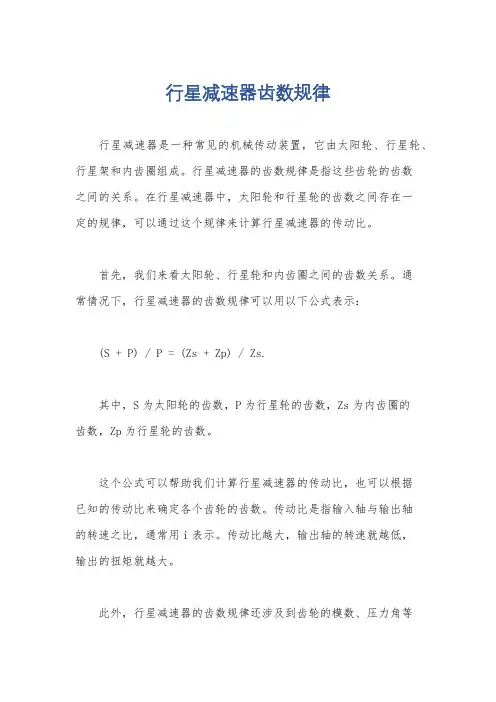

行星减速器齿数规律
行星减速器是一种常见的机械传动装置，它由太阳轮、行星轮、行星架和内齿圈组成。

行星减速器的齿数规律是指这些齿轮的齿数
之间的关系。

在行星减速器中，太阳轮和行星轮的齿数之间存在一
定的规律，可以通过这个规律来计算行星减速器的传动比。

首先，我们来看太阳轮、行星轮和内齿圈之间的齿数关系。

通
常情况下，行星减速器的齿数规律可以用以下公式表示：
(S + P) / P = (Zs + Zp) / Zs.
其中，S为太阳轮的齿数，P为行星轮的齿数，Zs为内齿圈的
齿数，Zp为行星轮的齿数。

这个公式可以帮助我们计算行星减速器的传动比，也可以根据
已知的传动比来确定各个齿轮的齿数。

传动比是指输入轴与输出轴
的转速之比，通常用i表示。

传动比越大，输出轴的转速就越低，
输出的扭矩就越大。

此外，行星减速器的齿数规律还涉及到齿轮的模数、压力角等
参数。

这些参数的选择会影响行星减速器的传动性能、传动效率和承载能力。

因此，在设计行星减速器时，需要综合考虑这些参数，并进行合理的选择和设计。

总的来说，行星减速器的齿数规律是通过太阳轮、行星轮和内齿圈之间的齿数关系来确定的，这些参数的选择会直接影响到行星减速器的传动性能和工作效果。

在实际应用中，需要根据具体的传动要求和工作条件来合理选择行星减速器的齿数规律，以确保其正常稳定地工作。

行星齿轮减速器原理行星齿轮减速器是一种常用于机械传动系统中的重要装置。

它的主要作用是将高速输入转速降低到所需的低速输出转速，并且能够提供足够的扭矩输出。

行星齿轮减速器原理基于行星齿轮的转动和卫星齿轮的轴向移动，通过不同的齿轮组合实现不同的减速比。

行星齿轮减速器由一个太阳轮、多个行星轮和一个环形齿轮组成。

太阳轮位于行星齿轮的中心，行星轮则围绕太阳轮旋转并与环形齿轮相啮合。

在传动过程中，太阳轮会通过电机等输入轴传递动力，驱动行星轮绕太阳轮旋转。

而环形齿轮则通过内啮合与行星轮相连，实现输出轴的运动。

行星齿轮减速器的减速比由行星轮的数量和啮合关系决定。

就常见的行星齿轮减速器而言，通常有三种啮合关系：内啮合、外啮合和内外啮合。

其中，内啮合行星齿轮减速器的行星轮位于环形齿轮的内部，外啮合则是行星轮位于环形齿轮的外部。

而内外啮合则是行星轮既位于环形齿轮的内部，又位于环形齿轮的外部。

行星齿轮减速器的工作原理可以直观地解释为：当太阳轮逆时针旋转时，行星轮也会绕太阳轮逆时针旋转，但行星轮和环形齿轮的方向则相反，即环形齿轮顺时针旋转。

由于环形齿轮固定在输出轴上，所以当环形齿轮旋转时，输出轴也会跟随旋转，从而实现减速的效果。

在行星齿轮减速器中，减速比计算公式为：减速比= （1 + z）/ z * （1 + Z）其中，z为行星轮的齿数，Z为环形齿轮的齿数。

通过调整行星轮和环形齿轮的齿数，可以得到不同的减速比。

同时，行星齿轮减速器的输出转矩则是由输入转矩乘以减速比来决定的。

总之，行星齿轮减速器通过行星轮的旋转和环形齿轮的转动，实现高速输入转速降低到低速输出转速的效果。

其工作原理基于啮合关系和齿轮的组合方式，经过合理设计可以实现不同的减速比，并且具有较高的传动效率和扭矩输出能力。

它在机械传动系统中应用广泛，例如用于工业生产设备、机床、汽车传动等领域。

行星齿轮减速器原理行星齿轮减速器是一种常见的机械传动装置，它通过行星齿轮的组合运动来实现减速的作用。

它由太阳轮、行星轮、内齿轮和外齿轮组成，通过它们之间的互相嵌合来传递动力。

行星齿轮减速器的工作原理如下：1. 太阳轮：太阳轮是行星齿轮减速器的输入轴，它通过电机或其他动力源提供动力。

太阳轮与行星轮之间通过内齿轮的嵌合实现动力传递。

2. 行星轮：行星轮是行星齿轮减速器中最重要的组成部分，它由多个行星齿轮组成。

行星轮通过轴承与太阳轮和内齿轮相连，并绕着太阳轮的中心轴旋转。

行星轮的齿轮与太阳轮和内齿轮之间通过齿轮嵌合实现动力传递。

3. 内齿轮：内齿轮是行星齿轮减速器中的固定齿轮，它通过轴承与行星轮相连，并绕着太阳轮的中心轴旋转。

内齿轮的齿轮与太阳轮和行星轮之间通过齿轮嵌合实现动力传递。

4. 外齿轮：外齿轮是行星齿轮减速器中的输出轴，它通过轴承与内齿轮相连，并绕着太阳轮的中心轴旋转。

外齿轮的齿轮与内齿轮之间通过齿轮嵌合实现动力传递。

行星齿轮减速器的工作原理可以用以下几个步骤来描述：第一步，当太阳轮旋转时，它通过内齿轮的嵌合将动力传递给行星轮。

行星轮绕着太阳轮的中心轴旋转，并且自身也在自转。

第二步，行星轮的齿轮与内齿轮的齿轮之间通过嵌合实现动力传递。

由于行星轮的自转和绕太阳轮的旋转，行星轮的齿轮与内齿轮的齿轮之间形成了一个不断变化的嵌合关系。

第三步，当行星轮的齿轮与内齿轮的齿轮嵌合时，动力被传递到外齿轮上。

外齿轮绕着太阳轮的中心轴旋转，并将动力传递到输出轴上。

通过这样的传递方式，行星齿轮减速器可以实现输入动力的减速作用。

根据太阳轮、行星轮、内齿轮和外齿轮的齿轮比例，可以实现不同的减速比。

减速比越大，输出轴的转速越低，扭矩越大。

行星齿轮减速器具有结构紧凑、扭矩传递平稳、传动效率高等优点，因此被广泛应用于各种机械设备中。

它在工业生产中的应用十分广泛，如机床、起重设备、输送设备等。

总结起来，行星齿轮减速器是一种通过行星轮的组合运动来实现减速作用的机械传动装置。

行星减速器特点
行星减速器是一种常见的机械传动装置，具有以下特点：
1. 高效稳定：行星减速器采用行星齿轮传动原理，具有高效稳定的特点。

在传递动力时，因为多个齿轮同时工作，使得传递的力量更加平稳、均匀。

2. 大扭矩：行星减速器可以承受大扭矩，在工业领域中被广泛应用。

由于其结构紧凑、重量轻、体积小等特点，能够在空间有限的场合下
发挥重要作用。

3. 高精度：行星减速器的制造精度高，能够实现高精度传动。

它可以
保证输出轴转速与输入轴转速之比恒定不变，并且能够保持较高的位
置精度和同步性。

4. 低噪音：行星减速器采用多齿轮共同工作的原理，使得噪音较小。

在一些对噪音要求较高的场合下，如机床加工等领域中使用较为广泛。

5. 负载分布均衡：由于行星齿轮分布在整个齿圈上，因此负载能够分
布均衡，减小齿轮的磨损和损坏，从而延长使用寿命。

6. 可靠性高：行星减速器的结构简单、运动平稳、寿命长，因此具有较高的可靠性。

在工业生产中，经常用于高精度、高负载、高速度传动等场合。

综上所述，行星减速器具有高效稳定、大扭矩、高精度、低噪音、负载分布均衡和可靠性高等特点，在工业领域中被广泛应用。

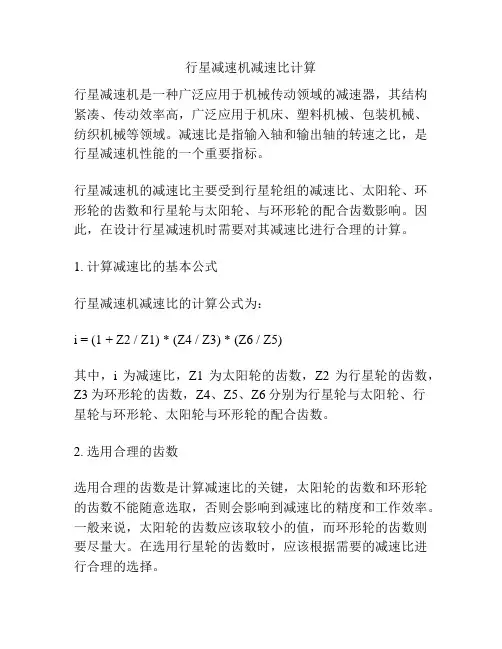

行星减速机减速比计算行星减速机是一种广泛应用于机械传动领域的减速器，其结构紧凑、传动效率高，广泛应用于机床、塑料机械、包装机械、纺织机械等领域。

减速比是指输入轴和输出轴的转速之比，是行星减速机性能的一个重要指标。

行星减速机的减速比主要受到行星轮组的减速比、太阳轮、环形轮的齿数和行星轮与太阳轮、与环形轮的配合齿数影响。

因此，在设计行星减速机时需要对其减速比进行合理的计算。

1. 计算减速比的基本公式行星减速机减速比的计算公式为：i = (1 + Z2 / Z1) * (Z4 / Z3) * (Z6 / Z5)其中，i为减速比，Z1为太阳轮的齿数，Z2为行星轮的齿数，Z3为环形轮的齿数，Z4、Z5、Z6分别为行星轮与太阳轮、行星轮与环形轮、太阳轮与环形轮的配合齿数。

2. 选用合理的齿数选用合理的齿数是计算减速比的关键，太阳轮的齿数和环形轮的齿数不能随意选取，否则会影响到减速比的精度和工作效率。

一般来说，太阳轮的齿数应该取较小的值，而环形轮的齿数则要尽量大。

在选用行星轮的齿数时，应该根据需要的减速比进行合理的选择。

3. 行星减速机的减速比分类根据行星减速机的结构和使用场合，其减速比可以分为常用的三种类型：（1）标准结构：减速比一般在3～10之间。

（2）扩展结构：减速比相对较大，达到100。

（3）多级结构：通过多个行星减速机的级联组合来实现较大的减速比，可以达到1000以上。

4. 行星减速机的选型规范在行星减速机的选型过程中，需要严格按照以下规范进行：（1）根据使用要求选择合适的减速比。

（2）根据负载要求选择合适的机型类型。

（3）根据工作环境选择合适的材质。

（4）对于高精度要求和长期工作的行星减速机，必须采用特殊的制造工艺和加工设备，确保产品的质量和稳定性。

5. 总结行星减速机的减速比是关乎其性能和使用效果的一个重要指标，其计算方法主要考虑轮组的齿数和配合方式等因素。

在选型过程中需要注意根据使用要求选择合适的减速比，同时也要根据负载要求、工作环境等多个因素进行综合考虑，确保选用的行星减速机能够满足要求。
