常⽤肖特基⼆极管参数常⽤肖特基⼆极管参数型号 制造商 封装 If/A Vrrm/V 最⼤Vf/V1SS294 TOS SC-59 0.1 40 0.60BAT15-099 INF SOT143 0.11 4 0.32BAT54A PS SOT23 0.20 30 0.5010MQ060N IR SMA 0.77 90 0.6510MQ100N IR SMA 0.77 100 0.9610BQ015 IR SMB 1.00 15 0.34SS12 GS DO214 1.00 20 0.50MBRS130LT3 ON - 1.00 30 0.3910BQ040 IR SMB 1.00 40 0.53RB060L-40 ROHM PMDS 1.00 40 0.55RB160L-40 ROHM PMDS 1.00 40 0.55SS14 GS DO214 1.00 40 0.50MBRS140T3 ON - 1.00 40 0.6010BQ060 IR SMB 1.00 60 0.57SS16 GS DO214 1.00 60 0.7510BQ100 IR SMB 1.00 100 0.7815MQ040N IR SMA 1.70 40 0.55PBYR245CT PS SOT223 2.00 45 0.45 30BQ015 IR SMC 3.00 15 0.3530BQ040 IR SMC 3.00 40 0.5130BQ060 IR SMC 3.00 60 0.5830BQ100 IR SMC 3.00 100 0.79 STPS340U STM SOD6 3.00 40 0.84MBRS340T3 ON - 3.00 40 0.52RB051L-40 ROHM PMDS 3.00 40 0.45 MBRS360T3 ON - 3.00 60 0.7030WQ04FN IR DPAK 3.30 40 0.6230WQ06FN IR DPAK 3.30 60 0.7030WQ10FN IR DPAK 3.30 100 0.9130WQ03FN IR DPAK 3.50 30 0.5250WQ03FN IR DPAK 5.50 30 0.5350WQ06FN IR DPAK 5.50 60 0.576CWQ06FN IR DPAK 6.60 60 0.586CWQ10FN IR DPAK pr 6.60 100 0.81 1N5817 ON 轴向 1.00 20 0.751N5818 ON 轴向 1.00 30 0.55SB130 GS 轴向 1.00 30 0.501N5819 ON 轴向 1.00 40 0.6011DQ04 IR 轴向 1.10 40 0.5511DQ05 IR 轴向 1.10 50 0.5811DQ06 IR 轴向 1.10 60 0.58MBRS340TR IR SMC 3.00 40 0.431N5820 ON 轴向 3.00 20 0.851N5821 ON 轴向 3.00 30 0.381N5822 ON 轴向 3.00 40 0.52MBR360 ON 轴向 3.00 60 1.00SS32 GS DO214 3.00 20 3.00SS34 GS DO214 3.00 40 0.5031DQ10 IR DO201 3.30 100 0.85SB530 GS 轴向 5.00 30 0.57SB540 GS DO201 5.00 40 0.5750SQ080 IR 轴向 5.00 80 0.6650SQ100 IR 轴向 5.00 100 0.66MBR735 GS TO220 7.50 35 0.84 MBR745 GS TO220 7.50 45 0.84 MBR745 IR TO220 7.50 45 0.8480SQ040 IR 轴向 8.00 40 0.53STQ080 IR TO220 8.00 80 0.728TQ100 TO220 8.00 100 0.7280SQ040 IR 轴向 8.00 40 0.5380SQ035 IR DO204AR 8.00 35 0.53 HFA16PA60C IR TO247CT 8.00 600 1.70 95SQ015 轴向 9.00 15 0.31STPS1045F ON ISO220 10.00 45 0.64MBR2060CT ON TO220 10.00 60 0.85MBR1060 ON TO220 10.00 60 0.95 PBYR10100 PS TO220 10.00 100 0.7010TQ040 IR TO220 10.00 40 0.57MBR1045 IR TO220 10.00 45 0.8410CTQ150-1 IR D2pak 10.00 150 0.7340L15CTS IR D2pak 10.00 150 0.4185CNQ015A IR D61 80.00 15 0.32150K40A IR D08 150.00 400 1.3312CTQ040 IR TO220 12.00 45 0.73 MBR1545CT IR TO220 pr 15.00 45 0.72MBR1660 GS TO220 16.00 60 0.7516CTQ080 IR TO220 pr 16.00 80 0.7216CTQ100 IR TO220 pr 16.00 100 0.7216CTQ100-1 IR D2Pak 16.00 100 0.7218TQ045 ON TO220 18.00 45 0.60HFA16PB120 IR TO247 16.00 1200 3.00 MBR1645 IR TO220AC 16.00 45 0.63MBR2090CT IR TO220 pr 20.00 90 0.80 MBR20100CT IR TO220 pr 20.00 100 0.80MBR20100CT-1IR TO262 20.00 100 0.80 MBR2080CT IR TO220AB 20.00 80 0.85 MBR2545CT IR TO220AB 30.00 45 0.82 MBR3045WT IR TO247 30.00 4532CTQ030 IR TO220 pr 30.00 30 0.49 32CTQ303-1 IR D2Pak 30.00 30 0.4930CPQ060 IR TO220 pr 30.00 60 0.62 30CPQ080 IR TO247AC 30.00 80 0.86 30CPQ100 IR TO247 pr 30.00 100 0.86 30CPQ150 IR TO247 pr 30.00 150 1.00 40CPQ040 IR TO247 pr 40.00 40 0.49 40CPQ045 IR TO247 pr 40.00 45 0.49 40CPQ050 IR TO247AA 40.00 50 0.53 40CPQ100 IR TO247 pr 40.00 100 0.77 40L15CT IR TO220AB 40.00 15 0.5347CTQ020 IR TO220 40.00 20 0.3448CTQ060 IR TO220 40.00 60 0.5840L15CW IR TO247 40.00 15 0.5242CTQ030 IR TO220 40.00 30 0.3840CTQ045 IR TO220 40.00 45 0.6840L45CW IR TO247 40.00 45 0.7040CPQ060 ON TO247 40.00 60 0.6852CPQ030 IR TO247 50.00 30 0.38MBR6045WT IR TO247pr 60.00 45 0.73STPS6045CPI ON TOP3I 60.00 45 0.8465PQ015 IR TO247 65.00 15 0.5072CPQ030 IR TO247AC 70.00 30 0.51 85CNQ015 IR D61 80.00 15 0.3283CNQ100 IR D61 80.00 100 0.6780CPQ020 IR TO247 80.00 20 0.3282CNQ030A IR D61 80.00 30 0.3782CNQ045A IR D61 80.00 45 0.4783CNQ100A IR D61 80.00 100 0.67 120NQ045 IR HALFPAK 120.00 45 0.52 125NQ015 IR D67 120.00 15 0.33122NQ030 IR D67 120.00 30 0.41 STPS16045TV ON ISOTOP 160.00 45 0.95 182NQ030 IR D67 180.00 30 0.41200CNQ040 IR TO244AB 200.00 40 0.54 200CNQ045 IR TO244AB 200.00 45 0.54 200CNQ030 IR TO244AB 200.00 30 0.48 STPS24045TV ON ISOTOP 240.00 45 0.91 203CMQ080 IR TO244 200.00 80 1.03 240NQ045 IR HALFPAK 240.00 45 0.55 301CNQ045 IR TO244 300.00 45 0.59 403CNQ100 IR TO244AB 400.00 100 0.83 440CNQ030 IR TO244AB 440.00 30 0.41肖特基⼆极管肖特基整流⼆极管型号额定I（AV）AVRRM V向峰值电压浪涌电流IFSM A反向恢复时间nsSB0200.6202010 SB0300.6302010 SB0400.6402010 1N58171202510 1N58181302510 1N58191402510 SB1201204010 SB1301304010 SB1401404010 SB150150405 SB160160405 SR1201204020 SR1301304020 SR1401404020 SR1501504020 SR1601604020 SR1801804020 SR1A011004020 SB2202205020 SB2302305020 SB2402405020 SB2502505020 SB2602605020 SR2202205010 SR2302305010 SR2402405010 SR2502505010 SR2602605010 SR2802805010 SR2A021005010 1N58203208020 1N58213308020 1N58223408020 SB3203208020 SB3303308020 SB3403408020 SB3503508010 SB3603608010 SR3203208020SR3503508020 SR3603608020 SR3803808020 SR3A031008020 SB52052015050 SB53053015050 SB54054015050 SB55055015025 SB56056015025 SR52052015050 SR53053015050 SR54054015050 SR55055015025 SR56056015025 SR58058015025 SR5A0510015025。
一、肖特基二极管结构原理肖特基二极管（Schottky Diode）是一种特殊的二极管，它的结构原理和普通的 PN 结二极管有所不同。
普通的 PN 结二极管是由 P 型半导体和 N 型半导体材料构成的，而肖特基二极管是由金属和半导体材料构成的。
具体而言，肖特基二极管是由金属和半导体的接触界面构成的，通常是一种金属覆盖在 N 型半导体表面上，形成一种金属－半导体接触。
二、肖特基二极管的参数对于肖特基二极管来说，有一些关键的参数需要我们了解。
其中最重要的参数之一是肖特基势垒高度，记作Φ_B。
它是描述金属和半导体接触界面的势垒高度的重要参数。
另外，肖特基二极管还有正向电压降（V_F）、反向漏电流（I_R）、最大反向工作电压（V_RRM）等参数，这些参数都影响着肖特基二极管的性能和应用。
三、深度探讨：肖特基二极管的优势和应用相对于普通的 PN 结二极管，肖特基二极管具有许多优势和特点。
它的正向压降较小，约为0.3V左右，这意味着在一些特定的应用场合中，肖特基二极管可以替代普通的 PN 结二极管，实现更低的功耗和更高的效率。
肖特基二极管的开关速度非常快，这使得它在高频和射频电路中得到广泛应用。
四、广度探讨：肖特基二极管的应用领域肖特基二极管由于其独特的特性，在许多领域都有着广泛的应用。
在通信领域，肖特基二极管被广泛应用于射频功率放大器和射频混频器等电路中，用于实现信号的调制和解调。
在开关电源和电源管理领域，肖特基二极管也被用于设计高效、稳定的开关电源电路和直流电源管理电路。
在光伏领域、功率电子领域和微波领域，肖特基二极管也都有着重要的应用。
五、总结与回顾通过本文的深度和广度探讨，我们对肖特基二极管的结构原理和参数有了全面的了解。
肖特基二极管作为一种特殊的二极管，在功耗、开关速度和应用领域等方面有着许多优势，因此在现代电子电路中有着广泛的应用前景。
希望本文能够帮助读者深入理解肖特基二极管，并在实际应用中发挥其重要作用。
编辑：GGASEMI肖特基二极管的型号众多，接下来所列型号主要以电流电压大小，分为大类，再以封装区分作为辅助分类。
ASEMI肖特基二极管型号大全，找找MBR4045PT属于哪一类1A~5A 20V~150V 肖特基二极管两者型号都在用SS封装：SS110 、SS14 。
10A 45V~200V 肖特基二极管采用TO-220AC封装的有：MBR10200AC、MBR10150AC、MBR10100AC、MBR1060AC、MBR1045AC、MBR1040AC采用TO-220封装的有：MBR1040FCT、MBR10200FCT、MBR10100FCT、MBR10150FCT、 MBR1040CT、MBR10200CT、MBR1040FCT、MBT1045FCT、 MBR1045CT、MBR1040CT、 MBR1045CT、MBR1060CT、MBR1060FCT、MBR10100CT、MBT10100FCT、MBR10150CT该封装有FCT和CT结尾的型号命名，区别于前者是塑封封装、后者是铁头封装。
采用TO-251封装的有：BD1045CT、BD1060CT、BD10100CT、BD10150CT、BD10200CT、BD1040CT采用TO-252封装的有：BD1040CS、BD1045CS、BD1060CS、BD10100CS、BD10150CS、 BD10200CS 采用TO-263封装的有：MBR10200DC、MBR1040DC、MBR1045DC、MBR1060DC、MBR10100DC、MBR10150DC20A 45V~200V肖特基二极管采用TO-220AC封装的有：MBR20200AC、MBR20150AC、MBR20100AC、MBR2060AC、 MR2045AC采用TO-251封装的有：BD2060CT、BD2045CT、BD20100CT、BD20150CT、BD20200CT、采用TO-252封装的有：BD20100CS、BD20150CS、BD20200CS、BD2045CS、BD2060CS采用TO-263封装的有：MBR2045DC、MBR2060DC、MBR20100DC、MBR20150DC、MBR20200DC采用TO-220封装的有：MBR2045CT、MBR2045FCT、MBR20200FCT、MBR2060CT、 MBR20100FCT、MBR2060FCT、MBR20100CT、MBR20100FCT、 MBR20150CT、MBR20150FCT、MBR20200CT、MBR20200FCT采用TO-247/3封装的有：MBR20200PT30A 45V~200V 肖特基二极管采用TO-247/3P封装的有：MBR3045PT、MBR3060PT、MBR30100PT、MBR30150PT、MBR30200PT采用TO-263封装的有：MBR30200DC、MBR3060DC、MBR30100DC、MBR30150DC、MBR3045DC采用TO-220封装的有：MBR3045CT、MBR3045FCT、MBR3060CT、MBR3060FCT、MBR30100CT、MBT30100FCT、MBR30150CT、MBR30150FCT、 MBR30200CT、MBR30200FCT 40A 45V~200V 肖特基二极管采用TO-263封装的有：MBR4045DC、MBR40200DC、MBR4060DC、MBR40100DC、MBR40150DC采用TO-247/3P封装的有：MBR40200PT、MBR4045PT、MBR4060PT、MBR40100PT、 MBR40150PT、采用TO-220封装的有：MBR4045FCT、MBR4045CT、MBR4060FCT、MB40100FCT、 MBR4060CT、MBR40100CT60A 45V~220V 肖特基二极管采用TO-247/3P封装的有：MBR6045PT、MBR6060PT、MBR60100PT、MBR60150PT、 MBR60200PT 10A~60A 20V~100V 肖特基二极管采用ITO-220AB封装的有：SBT10150UCT、SBT10100UCT、SBT1060UCT、SBT1045UCT、SBT10150VCT、SBT10100VCT、SBT1060VCT、SBT1045VCT、SBT30150UCT、SBT2045VCT、SBT2060VCT、SBT20100VCT、SBT20150VCT、SBT2045UCT、 SBT2060UCT、SBT20100UCT、 SBT20150UCT、SBT3045VCT、SBT3060VCT、SBT30100VCT、 SBT30150VCT、SBT3045UCT、SBT3060UCT、SBT30100UCT、SBT1045UFCT、SBT30100UFCT、SBT1060UFCT、SBT10150VFCT、SBT10100VFCT、SBT1060VFCT、SBT1045VFCT、SBT10100UFCT、SBT2045VFCT、SBT10150UFCT、 SBT2060VFCT、SBT20100VFCT、SBT20150VFCT、SBT2045UFCT、SBT2060UFCT、SBT20100UFCT、SBT20150UFCT、SBT3045VFCT、SBT3060VFCT、SBT30100VFCT、 SBT30150VFCT、SBT3045UFCT、SBT3060UFCT、SBT30150UFCT、SBT1045UFCT、 SB10100LCT、SB10150LCT、SB1045LFCT、SB1045LFCT、SB30100LFCT、 SB1060LFCT、SB30150LFCT、SB10100LFCT、SB2045LFCT、SB10150LFCT、SB2060LFCT、SB20100LFCT、SB3060LCT采用TO-220AB封装的有：SB1060LCT、SB30150LCT、SB30150LCT、SB10100LCT、SB2060LCT、SB10150LCT、SB20150LCT、SB3060LCT、SB30100LCT、SB1045LCT采用TO-277封装的有：10V45这款肖特基二极管型号是超低压降、贴片小封装的。

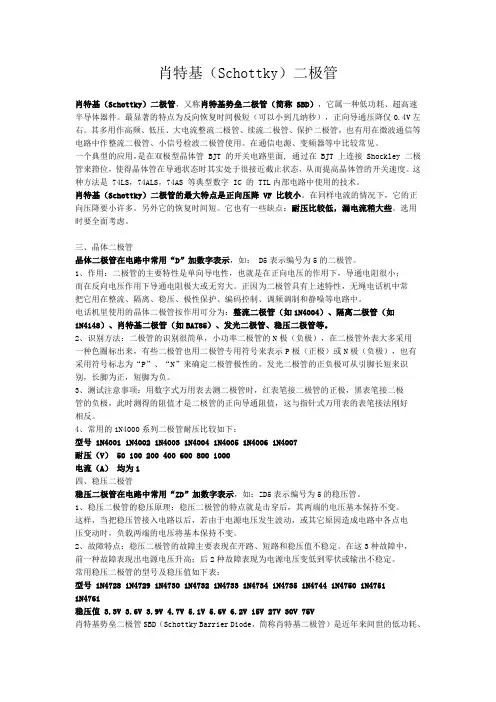

肖特基（Schottky）二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。
最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。
其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。
在通信电源、变频器等中比较常见。
一个典型的应用，是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。
这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。
肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。
在同样电流的情况下，它的正向压降要小许多。
另外它的恢复时间短。
它也有一些缺点：耐压比较低，漏电流稍大些。
选用时要全面考虑。
三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
